催化燃烧甲烷传感器样表

针对监测管道内甲烷气体浓度而研制的甲烷气体检测仪， 该仪器采用红外吸收原理、扩散式采样、数字式温度补 偿、一体化尘水分离器等技术，检测精度高、环境适应 能力强、稳定可靠。适用于煤矿瓦斯抽放管
道、瓦斯抽放泵站、加气站输气管路、瓦斯发电厂输气 管路、城市煤气管路、天然气输气管路等甲烷气体检测。 甲烷传感器维修甲烷传感器的维修比较复杂，最好交给 专业人员去维修。并且甲烷传感器维修后，
示，报警等功能。智能甲烷传感器一.甲烷的敏感元件 MH-440V/D红外气体传感器是通用型、智能型、微型传感 器，该传感器利用非色散红外(NDIR)原理对空气中存在的 CH4进行探测，具有很
好的选择性，无氧气依赖性，性能稳定、寿命长。内置 温度传感器，可进行温度补偿。该传感器是将成熟的红 外吸收气体检测技术与微型机械加工、精良电路设计紧 密结合，制作出的小巧型红外气体传感器。该
，报警等功能。还介绍了甲烷传感器的发展，最后介绍 了甲烷传感器的维修，一定记得维修后要进行调校。希 望经过小编介绍，您能对甲烷传感器有个比较清晰的了 解。 插头标准介绍荷重传感器型号详解
版权所有v
的甲烷传感器普遍存在着功耗较大、功能单一、精确度 不高的缺点，而且采用模拟电路技术，造成系统的抗干 扰能力和智能化程度都很低。因此，研制便于携带、多 功能、高精度和抗干扰能力强的高可靠性甲烷
检测仪具有很大的应用价值。新型的甲烷气体传感器必 须具有可靠、稳定、安全的测量井下瓦斯功能，这有这 样的传感器才能对预防井下安全事故起到了重要作用， 也才具有推广应用的价值。红外甲烷传感器是
标准气体校对后即可投入井下使用。小编给大家介绍了 甲烷传感器，甲烷传感器超过一定浓度就会发生，光报 警，主要用于煤矿安全生产和天然气的使用场所，比如 家庭的厨房中。接着介绍了甲烷传感器的工作

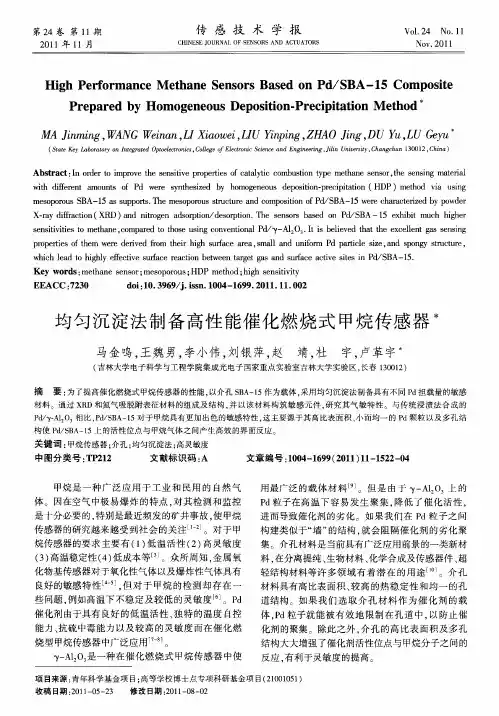

在这 里 我们 以介 孔 Ｓ Ａ一 ５为 载体 ， 过 均 匀 沉 淀 Ｂ １ 通 法负 载 催 化 剂 Ｐ ｄ制 作 催 化 燃 烧 式 甲 烷 传 感
Ｖ的变化估算 甲烷浓度 ， 从而达到检测甲烷的 目的。
在静 态测 试系 统 中 ， 件对 浓度 １ ０ ｐ 的 甲烷 元 ０００ｐ ｍ 进行测 试 ． 录输 出 电压 ， 记 并把 出输 出 电压 的变 化量
甲烷 是 一 种 广泛 应 用 于工 业 和 民用 的 自然 气
用 最广 泛 的 载体 材 料 ｌ 。但 是 由 于 ＾ Ａ， 上 的 ９ ］ ｙ １ — ０ Ｐ 子在 高温 下 容 易 发 生 聚集 ， 低 了催 化 活性 ， ｄ粒 降 进而 导致催 化剂 的劣 化 。如 果 我 们 在 Ｐ ｄ粒 子 之 间 构建类 似 于“ ” 墙 的结构 ， 就会 阻 隔催 化 剂 的劣 化 聚 集 。介孔材 料是 当前 具有广 泛应 用前 景 的一 类新 材 料， 在分离 提纯 、 生物 材料 、 化学合 成及 传感 器件 、 超 轻结 构材料 等许 多领 域 有 着潜 在 的用 途 １ 。介 孔 材料 具有 高 比表面 积 、 高 的热 稳 定 性 和均 一 的孔 较
（ ｔｔ ＫｙＬ ｂｒｔｒ ｎＩｔ ｒｔ ｐｏｌ ｔ ｎｃ，ｏｌ ｅｏ ｌ ｔ ｎｃＳｉ ｃ ｎ ｎ ｉ ｅｎ ，ｉｎＵ ｉｒｉ ， ｈ ｎｃｕ ３ ０ ２ Ｃ ｉａ Ｓａｅ ｅ ａ ｏａ ｙｏ ｅ ａｅ Ｏ ｔｅ ｃｏ ｉ Ｃ ｌｇ ｏ ｎｇ ｄ ｅｒ ｓ ｅ ｆＥｅ ｒ ｉ ｃ ｎｅａ ｄＥ ｇｎ ｒ ｇ Ｊｌ ｎ ｅｓｙ Ｃ ａｇｈ ｎ１０ １ ，ｈｎ ） ｃｏ ｅ ｅｉ ｉ ｖ ｔ
Ａｂ ｔ ａ ｔ Ｉ ｒ ｅ ｏ ｉ ｒｖ ｈ ｅ ｓｔｖ ｒ ｐ ｒｉｓｏ ａａｙｉ ｏ ｕ ｔ ｎ ｔ ｐ ｔ ａ ｅ ｓ ｎ ｏ ，ｈ ｅ ｓｎ ｔｒａ ｓ ｒ ｃ ：ｎ ｏｄ ｒｔ ｍｐ ｏ ｅ ｔｅ ｓ ｎ ｉ ｅ ｐ ｏ ｅｔｅ ｆｃ ｔｌｔｃ ｃ ｍｂ ｓｉ ｙ ｅ ｍｅｈ ｎ ｅ ｓ ｒ ｔ ｅ ｓ ｎ ｉｇ ｍａ ｅ ｌ ｉ ｏ ｉ

积聚，同时为便于使用与维护，高瓦斯和煤(岩)与 瓦斯突出矿井的采煤工作面上隅角必须设置便携式
甲烷检测报警仪。

低瓦斯和高瓦斯矿井的采煤工作面进风巷的甲 烷浓度一般较低，因此，工作面甲烷传感器和回风 巷甲烷传感器的断电范围为工作面和回风巷。

当煤(岩)与瓦斯突出时，在突出压力的作用下 ，突出的瓦斯会逆风流而进入进风巷，因此，煤( 岩)与瓦斯突出矿井采煤工作面的甲烷传感器，其 断电范围为工作面及其进、回风巷。
煤（岩）与瓦斯突出矿井的采煤 ≥1.0% CH4 工作面
高瓦斯和煤（岩）与瓦斯突出矿 ≥1.0% CH4 井的采煤工作面回风巷 装有矿井安全监控系统的采煤工 ≥1.5% CH4 作面回风巷 专用排瓦斯巷 ≥2.5% CH4
≥1.5% CH4
≥1.0% CH4 ≥1.5% CH4 ≥2.5% CH4 ≥0.5% CH4
11.回风巷道中的电气设备上风侧10-15m处应设置甲烷 传感器。 12.井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器
13.封闭的地面选煤厂机房内上方应设置甲烷传感器。
14.封闭的带式输送机地面走廊上方宜设置甲烷传感器
15.瓦斯抽放泵站甲烷传感器的设置。
1).地面瓦斯抽放泵站内距房顶300mm处必 须设置甲烷传感器。井下临时抽放泵站内下 风侧必须设置甲烷传感器。 2). 井下临时瓦斯抽放泵站下风侧栅栏外 必须设置甲烷传感器。 3). 抽放泵输入管路中应设置甲烷传感器 。利用瓦斯时，应在输出管路中设置甲烷传 感器；不利用瓦斯、采用干式抽放瓦斯设备 时，输出管路中也应设置甲烷传感器。
5.7.6监测监控系统传感器的调校
1 甲烷传感器的标校
1)校准气体
(1)甲烷校准气体配制，按配气要求的比例和程 序，控制压力和流量，依次向混合气瓶充入甲烷、氮 气和氧气原料气。配制好的甲烷校准气体用气相色谱 仪或红外线分析仪分析定值，其不确定度应小于5％

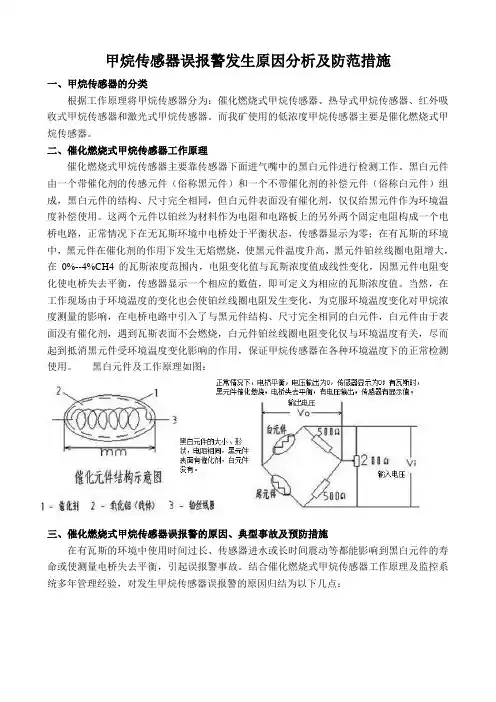

甲烷传感器误报警发生原因分析及防范措施一、甲烷传感器的分类根据工作原理将甲烷传感器分为：催化燃烧式甲烷传感器、热导式甲烷传感器、红外吸收式甲烷传感器和激光式甲烷传感器。

而我矿使用的低浓度甲烷传感器主要是催化燃烧式甲烷传感器。

二、催化燃烧式甲烷传感器工作原理催化燃烧式甲烷传感器主要靠传感器下面进气嘴中的黑白元件进行检测工作。

黑白元件由一个带催化剂的传感元件（俗称黑元件）和一个不带催化剂的补偿元件（俗称白元件）组成，黑白元件的结构、尺寸完全相同，但白元件表面没有催化剂，仅仅给黑元件作为环境温度补偿使用。

这两个元件以铂丝为材料作为电阻和电路板上的另外两个固定电阻构成一个电桥电路，正常情况下在无瓦斯环境中电桥处于平衡状态，传感器显示为零；在有瓦斯的环境中，黑元件在催化剂的作用下发生无焰燃烧，使黑元件温度升高，黑元件铂丝线圈电阻增大，在0%--4%CH4的瓦斯浓度范围内，电阻变化值与瓦斯浓度值成线性变化，因黑元件电阻变化使电桥失去平衡，传感器显示一个相应的数值，即可定义为相应的瓦斯浓度值。

当然，在工作现场由于环境温度的变化也会使铂丝线圈电阻发生变化，为克服环境温度变化对甲烷浓度测量的影响，在电桥电路中引入了与黑元件结构、尺寸完全相同的白元件，白元件由于表面没有催化剂，遇到瓦斯表面不会燃烧，白元件铂丝线圈电阻变化仅与环境温度有关，尽而起到抵消黑元件受环境温度变化影响的作用，保证甲烷传感器在各种环境温度下的正常检测使用。

黑白元件及工作原理如图：三、催化燃烧式甲烷传感器误报警的原因、典型事故及预防措施在有瓦斯的环境中使用时间过长、传感器进水或长时间震动等都能影响到黑白元件的寿命或使测量电桥失去平衡，引起误报警事故。

结合催化燃烧式甲烷传感器工作原理及监控系统多年管理经验，对发生甲烷传感器误报警的原因归结为以下几点：。
