浅谈分布式发电对配电网继电保护的影响

浅析分布式发电对配电网继电保护的影响【摘要】随着科技的发展，近年来发电技术也发生了翻天覆地的变化，其中出现了一种最重要的技术就是分布式发电。

分布式发点具有环保、高效等优点。

但大量的分布式发电在发电系统中的应用对电网的分布和电流大小都产生了一定影响，这对配电网的继电保护产生了影响。

因此，为了使配电网能够更好的为人们服务，需要对分布式发电产生的影响进行分析。

【关键词】分布式发电;配电网;继电保护分布式发电因为容量小，因此在接入电网系统时都通过配电网的方式完成。

配电网中接入分布式发电后，配电网中的短路电流的分布、流向、大小以及配电网的结构都会发生相应的变化，这势必会给电力系统的正常调度和运行产生影响。

继电保护装置在配电网中起到的作用就是确保配电网的稳定、安全运行，在接入分布式发电后，势必会受到分布式发电并网的影响。

一、配电网的保护配置及结构（一）反时限保护方案配电网的保护可以采用反时限过电流保护，采用该方案对线路进行保护时，在线路发生短路故障后，线路中的通过的电流越大，保护的动作时间相应的也就会越短，即随着故障处离保护安装处越远，保护动作时间将会越长，并且能够同时满足选择性和速动性两方面的要求，目前在配电网继电保护中已经得到了广泛的应用。

（二）三段式保护方案三段式保护方案主要有以下三种。

1、电流速断保护，对所保护的线路中通过的最大电流进行整定，在故障电流达到最大电流时，保护瞬时动作将故障切除。

但该保护方式不能对全线路进行保护。

2、定时限电流速断保护，按照线路末端出现故障时具有足够的灵敏度，并与相邻线路电流速断保护相配合，对线路进行全线路保护。

3、过电流保护，避开线路中最大负荷电流，实现对线路的保护，不仅可以对本线路进行保护，同时可以对邻线路进行保护。

除此之外，对于线路保护过程中不需要与其它线路进行配合的终端线路，可以依据电流速断保护原则对整个线路进行保护。

但需要注意，配电网中出现的故障多数都是瞬时性故障，无论采用何种保护方案，在保护过程中都需要配置三相一次自动合闸装置（电缆线路不配置重合闸），确保线路在发生瞬时故障后能够快速恢复供电功能。

分布式发电对电网继电保护的影响综述分布式发电（Distributed Generation，DG）是指几个分布于不同地点的小规模发电系统通过互联技术形成的能源系统。

它具有排放低、质量好、安全可靠、投资低、快速建设和部署等特点，因而得到了广泛的应用和推广。

但是，分布式发电对电网继电保护也产生了一定的影响。

本文将从分布式发电与电网继电保护的关系、对电网继电保护的影响以及现有的解决方案三方面进行综述。

电网继电保护是为了保证电网的安全可靠运行而采取的一系列措施。

它的主要任务是对电网发生的故障进行自动监测、判别和隔离，保证故障段电力设备的及时切除，以达到电网的自动恢复及提高电网的可靠性。

随着分布式发电的不断推广，其对电网继电保护产生了一定的影响。

1、相对于传统发电方式，分布式发电的电流及短路电压较小。

因此，在短路故障时，电网的短路电流和短路电压也会相应减小，从而使得电网继电保护失灵或误动。

2、分布式发电系统容易出现电气瞬时过电压和瞬时欠电压现象。

这些电气现象都会对电网继电保护产生一定的影响。

3、分布式发电接入电网时，还会影响电网的电压和频率。

这些影响也可能导致电网继电保护异常。

4、分布式发电对电网的谐波污染和无功补偿也有影响。

分布式发电系统通常都采用一些非线性负载，这些电流会引起一些奇异谐波和高次谐波，进而影响电网的电压和频率。

三、现有的解决方案1、增加保护的技术特性和精度。

电网继电保护装置的技术特性和精度，能够更好地分辨短路故障和故障类型，减少误判。

2、多级的保护验证。

采用多级保护验证系统，即在故障检测部位的不同位置设置检测和验证装置，确保保护系统联动的正确性，避免误动的发生。

3、建立分布式发电信息交互系统。

在电网继电保护系统中加入分布式发电的信息交互系统，能够实时并准确的监测到分布式发电的情况。

从而更好地实现故障检测和处理。

4、合理规划分布式发电系统参数。

合理规划分布式发电系统的参数，以减少或消除对电网继电保护的影响。

分布式发电对配电网继电保护的影响摘要：分布式发电技术和以往其他的发电技术相比，具有显著的优势，无论是在发电效率还是环保效能上都能达到较高的水平，随着在实践中的推广和应用，已经占有了一定的市场空间。

因此本文将主要围绕分布式发电对配电网继电保护的影响展开，对其发电原理以及发电技术类型进行详细分析，在此基础上，从五个方面探讨它对继电保护的重要影响，以此进一步提高继电保护效果，保障电力系统可以持续稳定运行。

关键词：分布式发电; 配电网; 继电保护 ;重要影响引言：分布式发电作为一种全新的发电技术，具有显著的技术优势，由于其发电效率高，在现代社会已经实现了较高的推广和应用，而且这一技术在使用中可以将对环境的负面影响降到最低，从而达到生态环保的目的。

分布式发电往往是独立存在的，使用中用户可以单独操作，而且也不会影响发电站的正常运行，具有较高的安全性和可行性。

而且即使在使用过程中出现意外情况，也可以在短时间内作出调整，使整个供电系统可以持续供电，保持正常的运行状态。

但是需要注意的是，分布式发电在实际应用过程中会给配电网继电保护产生一定的干扰和影响，在一定条件下还会威胁电网系统运行的安全性，因此在具体的应用过程中，需要重视这些影响，进而制定对应的解决措施，以此促进电力行业的可持续发展。

一、分布式发电原理和发电技术分布式发电技术整体来看，主要由三种技术组成，第一种技术在实际运用中，需要借助太阳光伏电池进行发电，从本质上看，要想发挥作用，要求以半导体材料作为整个发电的前提和基础，在此背景下，利用材料的特点制造光电效应，之后再依靠光伏效应实现太阳能的高效转化，使其可以作为光能继续发挥作用。

这种技术在应用中相对比较环保，对环境影响较低，而且整个技术的灵活性较高，在后期进行维护时比较方便快捷，但是缺点就是在进行转化的时候需要耗费大量的时间，发电效率较差。

第二种技术主要是依托风力发电，使风能在一定条件下可以转化为电能，和第一种发电技术一样，该技术同样属于清洁能源技术，而且整个发电效率和风力大小息息相关，呈现出明显的正相关。

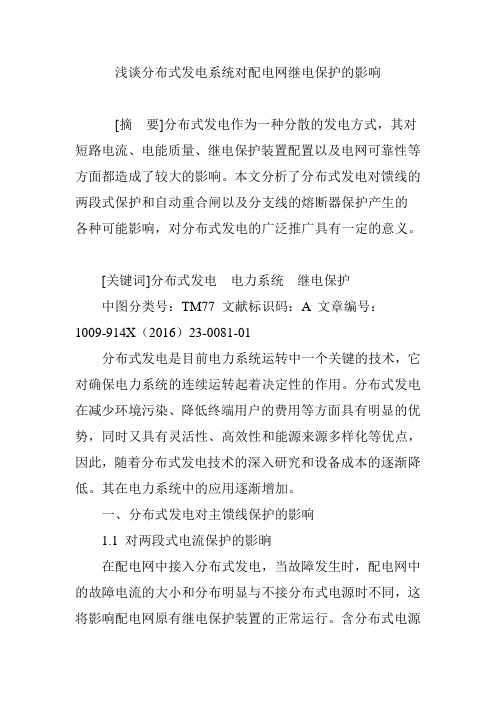

浅谈分布式发电系统对配电网继电保护的影响[摘要]分布式发电作为一种分散的发电方式，其对短路电流、电能质量、继电保护装置配置以及电网可靠性等方面都造成了较大的影响。

本文分析了分布式发电对馈线的两段式保护和自动重合闸以及分支线的熔断器保护产生的各种可能影响，对分布式发电的广泛推广具有一定的意义。

[关键词]分布式发电电力系统继电保护中图分类号：TM77 文献标识码：A 文章编号：1009-914X（2016）23-0081-01分布式发电是目前电力系统运转中一个关键的技术，它对确保电力系统的连续运转起着决定性的作用。

分布式发电在减少环境污染、降低终端用户的费用等方面具有明显的优势，同时又具有灵活性、高效性和能源来源多样化等优点，因此，随着分布式发电技术的深入研究和设备成本的逐渐降低。

其在电力系统中的应用逐渐增加。

一、分布式发电对主馈线保护的影响1.1 对两段式电流保护的影晌在配电网中接入分布式发电，当故障发生时，配电网中的故障电流的大小和分布明显与不接分布式电源时不同，这将影响配电网原有继电保护装置的正常运行。

含分布式电源的配电网在故障发生时，由于分布式电源对电流的助增或者分流作用，流过保护装置的故障电流可能增大也可能减小。

它将改变保护的保护范围和灵敏度，给各个保护装置的相互配合带来问题。

假设分布式发电接入的是l0kV配电网络，并且将10kV 变电站以上的电网等值为一个电压源，根据此假设条件来分析分布式发电对配电网继电保护的影响。

分布式发电引入10kV配电网，将使配电网从传统的单侧电源网络变成双侧电源甚至是多侧电源网络，从而改变故障电流的大小、持续时间及其电流方向1.2 对自动重合闸的影响分布式发电接入配电网前，配电网为单侧电源的放射式结构，自动重合闸在迅速恢复对瞬时性故障线路的供电时。

不会对配电网产生任何冲击和破坏。

而DG接入后，如果线路因故障跳闸，故障部分不再与系统电源相连，由分布式电源和负荷所形成的电力孤岛保持功率和电压在额定值附近运行。

分布式发电对电网继电保护的影响综述电力系统中，继电保护是保证系统安全、稳定运行的重要组成部分。

而随着分布式发电逐渐得到广泛应用，其对电网继电保护会产生一定的影响。

本文旨在对分布式发电对电网继电保护的影响进行综述，并探讨相关对策，以便更好地保障电网运行安全和稳定。

一、分布式发电引起的问题1.在继电保护中出现的问题分布式发电系统在发电过程中不仅会在其容量能力范围内向配电网或电力系统注入电能，还会吸取电网或发电系统中的电能。

然而，现有的继电保护系统一般只可以提供针对传统大型电力单元的保护措施，而对于分布式发电系统的保护则存在一定差距，这也是分布式发电对电网继电保护带来的最大问题之一。

分布式发电系统往往分布广泛，较为分散，因此对于无序入网的分布式发电系统来说，对其加入电网、拓扑结构和电气特性等因素的控制都有相应的要求和限制。

如果这些限制得不到满足，就有可能导致电网稳定性降低、电力品质下降等问题。

此外，由于分布式发电系统的电气特性与传统电力系统的略有不同，因此在应对故障等极端情况时，需要使用与传统电力系统有区别的方式进行保护，否则也可能会导致电网安全稳定性降低的问题。

1.对方向性保护的影响传统电力系统的继电保护系统中，方向性保护是一项非常重要的保护措施。

对于传统电力系统来说，由于其拓扑结构和电气特性的单一性，方向性保护的配置也较为简单，而对于分布式发电系统的接入，由于其数量较多、分布广泛，因此需要对方向性保护进行调整和升级。

否则，在故障情况下，可能会产生误保护或漏保护等问题，导致系统运行不稳定。

3.对微电网的影响为了更好地利用分布式发电系统，微电网得到了广泛关注和应用。

在微电网中，分布式发电系统是实现其互联互通的重要组成部分。

然而，由于传统继电保护无法涵盖微电网中的分布式发电系统，因此需要对微电网的保护进行调整和改善，以满足微电网的运行需求，从而提高其可靠性和稳定性。

三、应对策略1.建立符合分布式发电特点的继电保护方案为了更好地保护分布式发电系统安全稳定地接入、运行于电力系统之中，需要针对其电气特性等因素建立符合分布式发电特点的继电保护方案，并对现有的继电保护进行升级和改善，以适应分布式发电系统的接入要求。

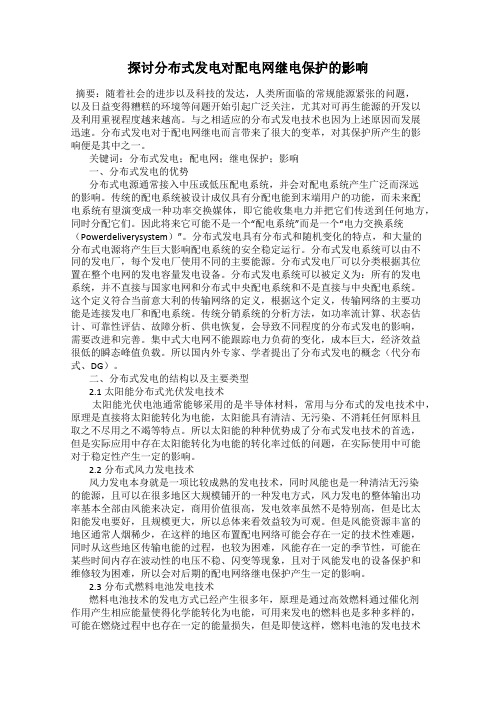

探讨分布式发电对配电网继电保护的影响摘要：随着社会的进步以及科技的发达，人类所面临的常规能源紧张的问题，以及日益变得糟糕的环境等问题开始引起广泛关注，尤其对可再生能源的开发以及利用重视程度越来越高。

与之相适应的分布式发电技术也因为上述原因而发展迅速。

分布式发电对于配电网继电而言带来了很大的变革，对其保护所产生的影响便是其中之一。

关键词：分布式发电；配电网；继电保护；影响一、分布式发电的优势分布式电源通常接入中压或低压配电系统，并会对配电系统产生广泛而深远的影响。

传统的配电系统被设计成仅具有分配电能到末端用户的功能，而未来配电系统有望演变成一种功率交换媒体，即它能收集电力并把它们传送到任何地方，同时分配它们。

因此将来它可能不是一个“配电系统”而是一个“电力交换系统（Powerdeliverysystem）”。

分布式发电具有分布式和随机变化的特点，和大量的分布式电源将产生巨大影响配电系统的安全稳定运行。

分布式发电系统可以由不同的发电厂，每个发电厂使用不同的主要能源。

分布式发电厂可以分类根据其位置在整个电网的发电容量发电设备。

分布式发电系统可以被定义为：所有的发电系统，并不直接与国家电网和分布式中央配电系统和不是直接与中央配电系统。

这个定义符合当前意大利的传输网络的定义，根据这个定义，传输网络的主要功能是连接发电厂和配电系统。

传统分销系统的分析方法，如功率流计算、状态估计、可靠性评估、故障分析、供电恢复，会导致不同程度的分布式发电的影响，需要改进和完善。

集中式大电网不能跟踪电力负荷的变化，成本巨大，经济效益很低的瞬态峰值负载。

所以国内外专家、学者提出了分布式发电的概念（代分布式、DG）。

二、分布式发电的结构以及主要类型2.1太阳能分布式光伏发电技术太阳能光伏电池通常能够采用的是半导体材料，常用与分布式的发电技术中，原理是直接将太阳能转化为电能，太阳能具有清洁、无污染、不消耗任何原料且取之不尽用之不竭等特点。

分布式发电对配电网继电保护的影响随着电力行业和科技水平的快速发展，分布式发电安全指数相对较高，避免了传统电路故障时整片区域停电的弊端，但是给配电网继电保护系统的运行造成了不良影响。

因此，在实际应用分布式发电方式开展电路管理工作时，需要明确意识到其应用优势，分析其对配电网继电保护产生的不良影响，积极研究有效解决影响的可行方式。

标签：分布式发电;配电网;继电保护引言电力运行过程中，最关键的环节是配电网的继电保护系统。

它能够自动切断电源，避免电路故障对整个电路系统造成损害。

因此，继电保护系统的重要性不容忽视，成为电力企业在应用分布式发电方式时需要重点关注的内容。

1分布式发电对配电网继电保护的影响1.1线路保护问题馈线是配电网中的一个术语，可以指与任意配网节点相连接的支路，可以是馈入支路，也可以是馈出支路。

传统的电力传输形式是以电力企业通过配电网统一供电的方式完成电压的变电调节和电力传输工作。

基于分布式发电结构自身的特点，通常分布式发电带来的影响主要包括两大方面。

一是使得线路保护动作的灵敏性大幅度下降。

继电保护是一种自动触发装置，当感应系统监测到线路故障问题时，会及时做出相应的断电保护反应。

而在分布式发电结构下，反应的时间有所增加，易出现安全隐患问题。

二是分布式发电形式可能会使馈线保护出现误动作，即对故障情况判断失误，在电力系统正常的运作状态下出现误跳闸情况，给用户的日常使用造成不便。

1.2自动重合闸问题自动重合闸是配电网中必备的一项功能措施，主要指瞬时间的电压流通过大，继电保护自动启动跳闸程序，在较短的时间内使电路恢复连接，从而保证城市用电的安全性与稳定性。

当电力企业决定使用分布式发电方式进行供电工作时，会导致自动重合闸使用功能发生故障。

这主要是因为一旦电路由于短时间内电流及电压过大导致继电保护启动跳闸程序后，分布式发电状态下电路内部的运行系统会出现电压不稳定情况，导致无法实现自动重合闸。

此外，这种不稳定状况下还可能发生一些安全事故，如继电保护自动断开的连接可能会有一定的概率重燃，进而完全击穿整个绝缘体。

分布式发电对电网继电保护的影响综述1. 引言1.1 分布式发电对电网继电保护的重要性分布式发电系统通常具有更高的可再生能源比例，对环境友好，有利于实现电网的绿色发展。

加大对分布式发电的支持和发展，将对提升整个电力系统的继电保护能力产生积极影响。

分布式发电对电网继电保护的重要性不容忽视，将会在未来电力系统的发展中发挥更为重要的作用。

1.2 电网继电保护的基本概念电网继电保护是电力系统中非常重要的一项技术措施，其主要作用是在电网发生故障时，迅速隔离故障区域，保护系统设备和确保电网安全稳定运行。

电网继电保护系统由各种保护设备组成，如继电器、断路器、隔离开关等，能够监测电网的运行状态，快速准确地判断故障类型和位置，并采取相应的保护措施。

在电力系统中，继电保护系统通常分为主保护和备用保护两种。

主保护是指在电网发生故障时首先动作的保护装置，其主要作用是快速隔离故障并保护系统设备不受损坏。

备用保护是指在主保护失效或不能准确判断故障时起作用的保护装置，其作用是防止系统发生二次故障。

继电保护系统还包括各种保护动作逻辑和保护信号传输方式，以确保系统能够及时准确地响应电网故障。

电网继电保护是电力系统中至关重要的一环，其基本概念涉及到各种保护设备、保护动作逻辑和信号传输方式，是确保电网安全稳定运行的关键技术。

在分布式发电大规模接入电网的背景下，电网继电保护技术需要不断创新和完善，以应对新的挑战和需求。

2. 正文2.1 分布式发电对电网继电保护的影响1. 变电站保护策略的改变：随着分布式发电技术的不断发展和普及，传统的电网结构已经不再适应新的能源分布情况。

传统的集中式电源对电网的继电保护模式是基于中心控制的，而分布式发电的接入则会使得继电保护策略发生变化。

分布式发电接入点多、分布广，会对电网继电保护的灵敏性和精度提出更高的要求。

2. 电网故障识别和处理的困难：由于分布式发电的接入点分散，电网故障的识别和定位变得更加困难。

分布式发电对电网继电保护的影响综述
随着电力系统规模的扩大和能源结构的变化，分布式发电系统在电网中的比重逐渐增加。

分布式发电系统包括风力、光伏、储能等多种能源来源，其在电网中分散布局，带来了许多新的挑战和机遇。

本文将综述分布式发电对电网继电保护的影响，并从安全性、可靠性和经济性三个方面进行讨论。

分布式发电系统对电网继电保护的影响主要体现在安全性方面。

传统的电网继电保护主要针对大型发电站和输电线路进行设计，而分布式发电系统的接入给电网带来了新的故障形式和保护难题。

分布式发电系统由于布局分散，规模小，与负荷接近，从而会出现电流倒流、频率变化、电压闪变等问题，给电网的运行带来影响。

传统的继电保护装置需要进行更新和升级，以适应分布式发电系统接入的需求。

分布式发电对电网继电保护带来了安全性、可靠性和经济性方面的影响。

为了确保电网的安全稳定运行，需要对传统的继电保护装置进行更新和升级，以适应分布式发电系统的接入需求。

还需要对通信系统进行改造和升级，以满足分布式发电系统的通信需求。

还需要电力公司投入大量资金和人力资源，提高继电保护的经济性和运维管理水平。

分布式发电对配电网继电保护的影响摘要：目前我国的科学技术水平在持续快速发展着，电力系统技术水平也在不断提高，为我国社会经济的发展提供了强大保障。

在配电网系统中，分布式发电在逐渐替代着之前的单电源放射式结构，将配电网络由原来的整体分布转变为更多小型的电源网络，能够实现对电流更好的控制，分布式发电有着非常重要的现实意义，可以使人们对用电需求量得到满足，并且能避免人们在用电时出现安全问题。

随着分布式发电的持续发展和广泛使用，需要相关部门和技术人员对配电网继电保护进行相关研究和改进，使电网继电保护系统得到不断完善，促使其可以更好的在配电网系统中运行。

配电网继电保护在电力电网系统中有着非常重要的作用，而分布式发电不断普及使整个电力行业有了长足的进步，而且其所拥有的巨大优势是传统供电方式所无法相比的。

本文将探讨分布式发电对配电网继电保护的影响。

关键词：分布式发电；配电网；继电保护电力系统是国家以及社会都非常关注的重点，近年来电力工程系统中的配电网络也在大量增加，配电网络安全运行更与居民财产安全息息相关。

在电力系统中分布式发电的广泛使用，可以使配电网络的相关功能性能得到最大程度的有效发挥，并且分布式发电对配电网中继电保护的影响非常大。

对分布式发电对配电网的应用以及对其继电保护的影响进行研究，促使配电网的安全有效运行，达到科学环保、经济适用的目的，从而确保电力系统有效稳定的运行。

1.分布式发电简介分布式发电简称“DG”，是指将几兆瓦或者是上百兆瓦功率进行优化变成小型的模块，从而可以形成相对比较高效的发电单元。

1.1分布式发电概述分布式发电主要方式是相对微型的风力发电机、燃气轮机和生物质能发电机等。

在分布式发电系统中分布式电源是一个非常重要的组成部分，在对能源利用率的提高和降低对能源损耗上有着非常重要的作用，对环保目标的实现也有着重要意义。

因此可以看出分布式电源在实际工作应用中对配电工作有着非常明显的影响。

另外，由于供电设备和用电设备的距离相对较近，极大程度上可以减少线路铺设的长度和电能损耗，能够较大的提高设备的可靠性和稳定性，并且还使人们的用电安全得到有效保护。
