鸿业BIM暖通空调设计软件

鸿业bim space 11款a建筑bm软件b结构bim软件国内外常用的BIM机电深化设计软件有：MagiCAD、RevitMEP、AutoCADMEP、天正给水排水系统T-WT、天正暖通系统T-HVAC、理正、鸿业BIMspace、PKPM设备系列软件。

其中RevitMEP在国内的机电
深化设计软件市场占据了主导地位，RevitMEP是一款能够按照用户
的思维方式工作的智能设计工具，可利用它检测系统内是否存在碰撞，确保项目设计时每个系统能够独立，互不干扰。

建筑设备与管
道（MEP）专业工程设计者可利用它来实现系统建模和优化设计。

Revit的基本操作命令大都集中在功能区面板上，直观且便于使用。

基于RevitMEP软件上开发插件鸿业（BIMspace）是针对于建筑设计
行业的、基于Revit平台的二次开发软件。

BIMSpace共分为两个部分，一部分是族库管理、资源管理、文件管理，他更多的是考虑到
我们在项目的创建、分类，包括对项目文件的备份、归档；而另一
部分包括乐建、性能分析、给排水、暖通、电气、机电综合，这一
系列软件的开发主要为BIM机电设计提供针对性的功能。

例如BIMspace电气，BIMspace电气设计软件经多年的开发积累，涵盖了
强电、弱电、消防设计的绝大部分功能，能满足大部分电气设计的
需求，如图为安装鸿业BIMspace插件后的Revit功能面板，与
Revit原来的功能面板相比，其中多了“强电”、“弱电”、“线管桥
架”、“标注出图”、“通用工具”、“协同”命令，这些都是BIMspace 插件带来的新功能。

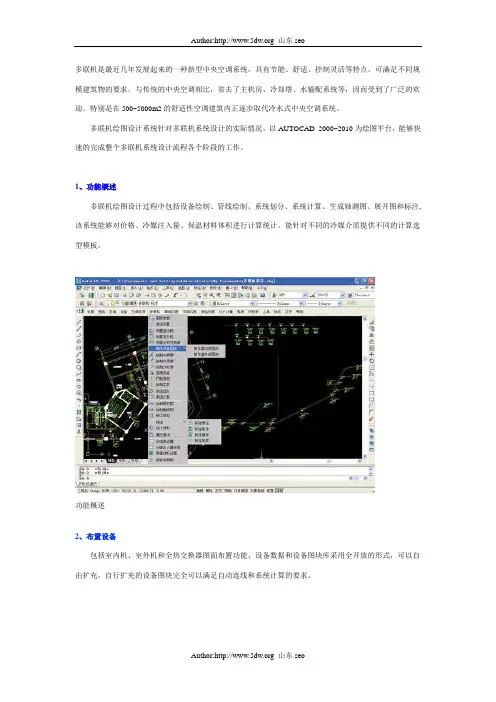

多联机是最近几年发展起来的一种新型中央空调系统，具有节能、舒适、控制灵活等特点，可满足不同规模建筑物的要求。

与传统的中央空调相比，省去了主机房、冷却塔、水输配系统等，因而受到了广泛的欢迎。

特别是在500~5000m2的舒适性空调建筑内正逐步取代冷水式中央空调系统。

多联机绘图设计系统针对多联机系统设计的实际情况，以AUTOCAD 2000~2010为绘图平台，能够快速的完成整个多联机系统设计流程各个阶段的工作。

1、功能概述多联机绘图设计过程中包括设备绘制、管线绘制、系统划分、系统计算、生成轴测图、展开图和标注,该系统能够对价格、冷媒注入量、保温材料体积进行计算统计，能针对不同的冷媒介质提供不同的计算选型模板。

功能概述2、布置设备包括室内机、室外机和全热交换器图面布置功能、设备数据和设备图块库采用全开放的形式，可以自由扩充，自行扩充的设备图块完全可以满足自动连线和系统计算的要求。

布置设备3、管线绘制连接功能提供了冷媒管、冷凝管、分歧管的绘制和自动连接设备的功能，自动连接设备时可以保持直角连接，并自动根据管线标高进行竖管处理，选择设备进行连接时，能够自动提取出设备的接管管径预赋到管线上。

连接设备4、系统划分对图面上的室内机设定系统名称和设备编号，能够同时对多个已划分的系统进行管理，并支持动态图面显示。

能根据系统设定分别计算出各种室外机的配比率。

系统划分5、系统计算在多联机平面图和系统图进行管径计算和分歧管选型计算，并能在图面上进行动态显示，计算出最长环路的长度和第一个分歧管到最末端的冷媒管长度，便于进行管线长度校合。

满足不同冷媒介质的计算规则，能够设定多种计算规则模板，可以根据需要设定不同选型计算规则。

初算过程供提供了对管道尺寸和分歧管型号校合计算。

系统计算6、绘制展开图和轴测图绘制展开图：由平面图生成展开图，清晰准确的反映室内机的连接关系，并能够对设备型号和管径进行标注。

绘制轴测图：由平面图生成轴侧图，能够同时生成多层系统图，正确的处理立管的连接，真正的反映所有室内机在系统中的位置和连接关系，并能够对设备型号和管径进行标注。

鸿业软件鸿业科技成立于1992年，是国内最早开发工程CAD软件的公司之一，为美国AUTODESK公司全球开发商网络成员，拥有一大批多年从事CAD和GIS研究开发的专业人才，技术力量雄厚，在国内CAD及GIS界享有很高的知名度。

主要从事工程类计算机CAD专业软件及城市规划局地理信息系统开发、销售、服务业务。

鸿业现已推出的软件产品有：ACS暖通空调软件、HY-LOAD鸿业负荷计算软件、HY-DLJ鸿业多联机设计软件、GPS给排水软件、HY-EDS鸿业电气设计软件、PPS 规划总图软件、HY-SZDL市政道路软件、HY-SZGX市政管线设计软件及交通设施规划设计软件，已广泛用于建筑、规划、市政、交通等设计行业，受到广大设计单位的热烈欢迎，在国内共计3000余家用户。

暖通空调软件ACS是我公司推出的系列建筑类CAD软件产品之一。

该软件从1995年开始开发，1996年推出基于AutoCAD R12的V1.0 DOS版。

随着操作系统和AutoCAD的不断升级，在归纳总结大量暖通工程设计的基础上，结合暖通专业领域的新发展，ACS软件陆续推出V2.5、V3.0、V4.0 for CAD R14、V4.2 for CAD 2000/2002、V5.0 for CAD 2000/2002版、V5.2 for CAD 2000～2006版、V6.0 for CAD2000～2006版、V7.0 for CAD 2000～2009。

最新版本的ACS V8.0，支持Windows98/Me/2000/NT/XP/VISTA/Win7，AutoCAD 2000～2010/2011。

ACS软件包集当今国内外同类专业软件的优点，实现计算绘图一体化，经过多年不断的完善和发展，以其非常贴近设计人员的思路、智能化、自动化高而受到全国各地暖通工程师的广泛好评。

暖通空调软件ACS的主要功能有：焓湿图。

软件动态生成任意大气压下的dwg格式焓湿图。

鸿业暖通空调软件
含有以下模块，焓湿图及空气处理过程计算、空调水系统设计、单线风管设计、双线风管设计、传统采暖系统设计、分户计量采暖系统设计、动力。

焓湿图模块可以绘制任意大气压下的焓湿图，计算空气状态点、等温过程、等焓过程、一次回风、二次回风、风机盘管加新风系统等空气处理过程
空调水系统设计可以绘制两管制、四管制水系统平面图、系统图、进行水力计算，生成材料表、图例表、施工图
单线双线风管可以绘制单线双线平面图、进行水力计算、生成系统图
采暖设计可以绘制散热器系统平面图系统图、各种类型地热盘管，材料统计，出施工图等；
动力软件按介质分为80余种管道，分图层绘制单线、双线管道。

可方便进行变径、弯头、三通、来回弯的链接。

可生成单线轴测图。

提供多种双线阀件、设备图库。

自动材料统计。

鸿业负荷计算软件
采用谐波反映法和辐射时间序列法进行空调冷负荷计算，能够满足任意地点、任意朝向，不同维护结构类型和不同房间类型的空调逐项逐时冷负荷计算要求
冷热工程数据共享，同一计算工程，既可以查看逐时冷负荷计算结果也可以查看热负荷计算结果
可以计算深埋、浅埋防空地下室负荷
按照《公建节能设计标准》的要求，增加气象分区，能生成节能静态指标审核报告
高效的建筑模型提取生成功能，能识别天正斯维尔建筑底图；
批量修改编辑房间参数个那个工具，能同时修改多个房间一个或多个设计参数
计算书输出功能，丰富的输出设置内容和自定义计算书样式功能，满足计算书个性化要求开放的气象资料库、材质库、维护结构库、能够扩充新的墙体做法。

25款BIM国产软件（含Revit插件）汇总1、PKPM-BIM协同设计（侧重BIM设计）建筑、结构、装配、设备、节能、机电、协同2、YJK For Revit（侧重BIM设计）建筑、结构、变电构架3、PDST（侧重BIM设计）翻模、导结构数据、出图4、探索者TSSD（侧重BIM设计）翻模、导结构数据、出图、装配式5、广厦GSRevit（侧重BIM设计）翻模、导结构数据、出图、装配式6、天正TR-BIM全系列（侧重设计）建筑电气暖通给排水7、理正-BIM系列（侧重设计、施工）基坑支护岩土翻模机电 BIM轻量化8、鸿业BIM系列（侧重BIM设计、翻模）BIMspace2020 鸿业蜘蛛侠装配式管廊铝模智慧城市9、橄榄山系列（侧重设计、施工、翻模、算量）快模土建机电精装算量 BIM4D10、红瓦-BIM全系列（侧重施工）建模大师钢构施工精装机电11、品茗系列（侧重翻模、施工、算量）HIBIM 施工三维策划脚手架模板 BIM5D12、斯维尔（侧重翻模、算量）土建装饰13、新点BIM5D（侧重翻模、算量）土建装饰14、晨曦BIM（侧重翻模、算量）土建钢筋装饰15、IsBIM（侧重翻模、算量）土建钢筋装饰16、星层科技（侧重施工）脚手架爬架钢筋支护17、鲁班BIM（侧重算量、机电）自有软件平台土建装饰机电钢构钢筋18、广联达BIM（侧重施工、机电）三维场布建模平台（自有）模架MagiCAD19、福建品成BIM（侧重翻模，机电算量）20、BeePC-BIM（侧重装配式）21、管综易-BIM（侧重机电）22、慧筑巧模（侧重精装）23、BIMCAD（侧重市政桥梁）24、酸葡萄市政（侧重市政桥梁）25、北京博超时代软件（侧重电力设计）电气、建筑、结构、水暖设计。

第一章设置一、设建筑信息在建立工程名的同时，软件也在对该工程设了一个缺省的建筑信息。

建筑参数影响到材料设备的统计、系统图的生成。

如果不涉及上述两部分，则可忽略该项设置。

也就是说，实际上只有做传统的采暖系统时，设建筑信息才是必须的。

在下拉式菜单中点取设置>设建筑信息菜单项时，显示如下对话框在这个建筑参数设置对话框中有楼层设置和关键层设置两个项目的设置。

下面进行讲述：1 楼层参数设置层数限制：本软件包能计算的地上层数最大为99层，地下层数最大为10层。

设置层数：分别在地上层数和地下层数编辑框中输入该工程的楼层数，输入完后敲回车确认，系统此时只认键盘回车为确认。

层高: 各层的层高显示在层高下面的列表框中，即第n层层高为此处显示层号的层高，单位为米。

设置层高：在第几层弹出式列表框中选中或输入层号，在层高编辑框中输入相应层的层高即可。

2 关键层设置关键层: 关键层有些设计单位称为标准层、相同层，是ACS软件的一种约定叫法，设定工程需出图的代表层。

工程设计时，平面布置完全相同的楼层，只需绘制一张图纸，图纸下方标注"ｎ～ｍ层平面图"字样，"ｎ"当做起始层，"ｍ"当做终止层，ACS软件则认定"ｎ"层为关键层。

程序在数据处理时，自动记录此项信息，n到m层的系统图、材料表得以在整个工程中自动绘制统计。

关键层设置类型：设置类型包括水系统、风系统、暖系统三种系统类型，可单独设置也可全部设置。

关键层设置：首先选择欲设置的系统类型，然后在关键层编辑框中输入关键层数字（起始的相同层），再在相同层编辑框中输入相同的层数字。

输入方式为： 1、数字间加空格。

如：2 3 4 5 6。

2、数字间加逗号"，"。

如：2，3，4，5，6。

3、用连字符“～”。

如：2~6。

敲回车确认。

连续设置直到完成为止。

二、设置系统缺省参数该命令设置软件的一些基本参数，包括系统、空调、采暖三个属性页。

鸿业暖通-风管水力计算使用说明目录目录目录 ..................................................................... ....................................................... 1 第 1 章1.11.21.3第 2 章2.12.22.32.4 风管水力计算使用说明 ..................................................................... ............... 2 功能简介 ..................................................................... ........................................... 2 使用说明 ..................................................................... ........................................... 3 注意 ..................................................................... ................................................... 8 分段静压复得法 ................................................................................................ 9 传统分段静压复得法的缺陷 ..................................................................... ........... 9 分段静压复得法的特点 ..................................................................... ................. 10 分段静压复得法程序计算步骤 ..................................................................... ..... 11 分段静压复得法程序计算例题 ..................................................................... .. (11)- 1 -鸿业暖通空调软件第 1 章风管水力计算使用说明1.1 功能简介命令名称: FGJS功能: 风管水力计算命令交互: 单击【单线风管】【水力计算】，弹出【风管水力计算】对话框，如图1-1所示:图1-1 风管水力计算对话框如果主管固定高度值大于0，程序会调整风系统中最长环路的管径的高度为设置值。

鸿业软件在暖通空调施工图绘制的应用【摘要】文章就空调通风工程施工图设计进行了简要介绍，并通过实例对施工图绘制进行了较详细的说明，指出了用鸿业软件进行设计的注意事项，为工程设计人员提供了借鉴。

【关键词】暖通空调；鸿业软件；应用The Application of Hongye Software in HV AC Construction DrawingHONG Xiao-jun(Xiamen Ocean V ocational College XiaMen361012China)【Abstract】This paper briefly introduces the construction drawing design of air conditioning and ventilation engineering，And descript construction drawing in detail through the example, The paper also Pointe out the matters needing attention in Hongye software design, And provide reference for Engineering designer.【Key words】Hvac;Hongye software;Application空调通风工程从最初的设计到竣工一般需要经历方案设计、初步设计、施工图设计和竣工图设计4个甚至4个以上的阶段，每个阶段都需绘制设计图，因此绘图工作量很大，若采用传统CAD命令绘制，在绘制修改管线、设备及标注方面，费时多，效率低。

因此采用一款用专用暖通绘图软件是一明智之举，鸿业暖通CAD即ACS软件集合了当今国内外同类专业软件的优点，实现计算绘图一体化，非常贴近设计人员的思路，其智能化、自动化程度高，被广大暖通工程师所采用。

鸿业负荷计算软件操作说明
1、首先选中左侧的默认工程，在数据中心里的气象参数里，选择工程地点；
2、选中1001房间，在数据中心里面的基本信息里,修改房间用途，房间面积，在冬季参数那选空调热负荷；
3、选中1001房间，点开详细负荷，把里面的人员、灯光、设备那些全删了，然后自己添加
4、点外墙，选墙，输入面积（整面墙的面积，包括窗和门的面积）、修改朝向，别的参数不改，再确定
5、再选中墙，点外窗，在里面选墙，输面积、朝向，点确定，窗的就完了
6、然后再选中1001，点人体：人数，有规范，劳动强度极轻，选群集系数，时间指派（点后面的箭头进行选择），点确定
7、新风的，只改时间指派
8、新风的完了，是灯光、设备，都改时间指派
9、最后点计算结果，上面就会出来负荷的计算值
10、计算完成后，记得保存，待所有计算都完成后，可以输出excel、Word
注意：在左面房间列表，点右键，可以添加房间，复制楼层，可以添加楼层
胡老师说不算地面，小张老师说算地面，李洪老师没规定。
