钻孔轨迹仪操作手册1

打孔机系统说明书燕山大学一、主体设备（1）打孔机设备（2）打孔机设备控制柜二、运行方式（1）打孔机自动工作方式；（2）打孔机手动工作方式。

三、生产线启停及运行操作（1）闭合位于打孔机控制柜右侧的开关，“电源指示灯”亮，“运行指示灯”亮。

触摸屏进入产品欢迎界面。

如图1所示：图1 产品欢迎界面（2）点击触摸屏，进入冲头针数界面选型界面。

如图2所示(1)、(2)：（1）（2）图2 冲头针数设置界面(1)、(2)(1)界面可以对冲头针数进行设置。

按下针数设置后的输入数字键，触摸屏弹出界面(2)输入针数点后，按下ENT键。

返回界面(1)，按下步长选择键，进入步长选择界面、进行后续操作。

（最大针数设置为100次）(ESC键为取消键、CLR为清除键、ENT为确定键)（3）步长选择界面如图3所示：图3 步长选择界面本界面提供步长为1.5mm-12.50mm的23种产品。

例如：如需要选择步长为3.5mm的产品。

则按下触摸屏中3.50按钮，按钮变亮则视为已经选择步距3.5的产品。

(注意：如已经选择一个型号产品，继续按下其他的产品按键则系统自动跳转到下一产品的步距。

)选择产品后，按生产界面按钮。

进入生产界面（5）生产界面如图4所示：图4 生产界面本界面可以设置打孔机的生产速度（单位次/分钟，最大速度500次/分钟）。

设有产品清零按键，同时可以显示目标产量和当前产量。

按下目标产量后面的数字键盘和生产速度后面的数字键盘弹出图5界面：图5 产品设置界面输入目标产量后、按ENT键。

输入速度后、按下ENT键、返回图4生产界面。

按下速度确认键。

按操作界面按钮，进入操作界面。

如需参量清零，则按下产量清零键。

（6）操作界面如图6所示：图6 操作界面1、操作界面能分别对打孔机进行回原点、手动回原点、连续打孔、连续引带、正向引带、反向引带。

2、若开关在自动位置，按下启动按钮。

冲孔机开始工作(步距为产品选择界面所选产品型号)按下停止按钮，冲孔机停止。

操作图示核准：审核：打孔机设备操作指导书文件编号：版本：A0页次：1/1操作说明图片说明1.先打开总电源开关，再打开机器开关。

2.检查设备的机械、电气安全性能是否完好，接地是否可靠。

3.加工前，让机器空转1-3分钟，查看机床的活动部位，水路系统、电路系统有
无异常。

4.开高压水，铜管夹头不允许有漏水现象。

5.量测孔位置时，先使用管夹组停止工作，且离孔有一定距离后，方可测量。

制表：7.先关电源开关，再关总电源
6.加工完成后清洁工作台面，工作台摇至中间位置停放。

8.附右图
检查设备电气安全
性能打开总电源开关打开机器开关
机器空转量测孔
关闭电源关闭总开关
开高压水
2.机器开关4.水路系 5.量测孔
3.机床活动部位
1.总电源开关 6.关闭电源开关7.关闭总开关。

C1201钻孔多功能成像分析仪操作使用方法一、紧要用途1、对钻孔进行全孔壁高清成像、录像，关键部位抓拍图片钻孔轨迹测量等；2、测量钻孔在空间的轨迹和钻孔的实际深度；3、观测断层裂隙产状及发育情况；4、观测含水断层、溶沟溶洞、含水层出水口位置等；5、观测和定量分析煤层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等；6、从成像平面图上量测地层或各种构造的厚度、宽度、走向、倾向和倾角等；7、区分矿体、岩体、煤层、夹矸、土层等各种地质结构体；8、煤矿顶板地质构造、煤层赋存、工作面前方断层构造、上覆岩层导水裂隙带等的探测；适合于各种形状（如水平孔、垂直孔、倾斜孔等）和功能（如锚杆锚索孔、瓦斯抽放孔、抽排放水孔和地质勘探孔等）的钻孔检测。

二、操作前准备1、钻孔准备探测孔孔径要大于探测头直径，一般不应小于40mm；钻孔应保证合理把握钻进压力，尽量保持平直，避开显现台阶孔；打孔后，用高压气或水将孔冲洗干净，保证孔壁上没有粉尘；清孔完成后，垂直孔要放置2小时以上，水平孔要放置半小时以上，待孔中水澄清或雾气消失后再进行探测，以保证检测效果。

2、人员配备对于垂直孔的检测，现场操作人员2人即可，一个人放线，一个人操作主机；对于水平孔的检测，现场操作人员至少3人，分别为探头操控人员1名，负责使用推杆将探头慢速平稳推入钻孔；线缆操控人员1名，负责将电缆匀速通过深度编码器；主机操控人员1名，负责操作主机。

3、设备连接连接探头：视频电缆两端分别固结了一个7芯防水插头，插头连接探头，并将插头紧固帽与探头固定紧密；安装滑轮计数器：将三角支架平稳安置在孔口下方，将带有测深滑轮的滑轮安装在三角支架的固定座上，将探头电缆安装在滑轮上；连接主机：将连接探头的7芯视频电缆的另一端连接到主机的“信号”接口，用5芯连接线将测深滑轮接口与主机的“深度”接口连接起来。

4、设备自检将电缆接头与探头连接，探头上的LED亮，说明探头供电系统正常；将主机与线架连接，打开主机电源，进入主机界面，查看主机电压、探头电压、主机可用存储空间等信息。

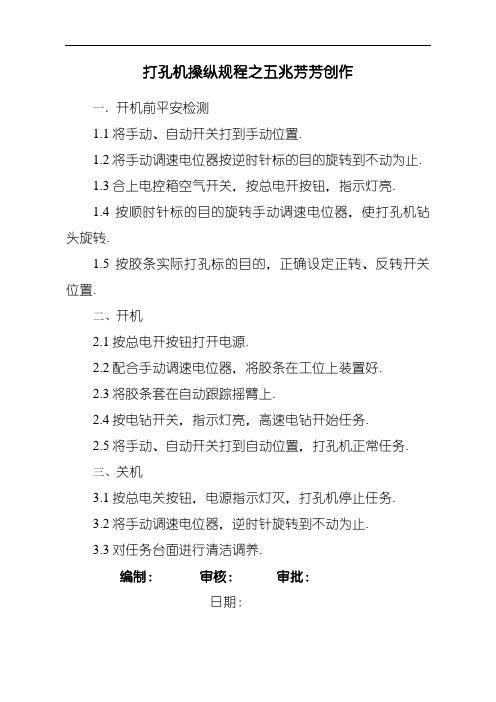

打孔机操纵规程之五兆芳芳创作
一．开机前平安检测
1.1将手动、自动开关打到手动位置.
1.2将手动调速电位器按逆时针标的目的旋转到不动为止.
1.3合上电控箱空气开关，按总电开按钮，指示灯亮.
1.4按顺时针标的目的旋转手动调速电位器，使打孔机钻头旋转.
1.5按胶条实际打孔标的目的，正确设定正转、反转开关位置.
二、开机
2.1按总电开按钮打开电源.
2.2配合手动调速电位器，将胶条在工位上装置好.
2.3将胶条套在自动跟踪摇臂上.
2.4按电钻开关，指示灯亮，高速电钻开始任务.
2.5将手动、自动开关打到自动位置，打孔机正常任务.
三、关机
3.1按总电关按钮，电源指示灯灭，打孔机停止任务.
3.2将手动调速电位器，逆时针旋转到不动为止.
3.3对任务台面进行清洁调养.
编制：审核：审批：
日期：。
