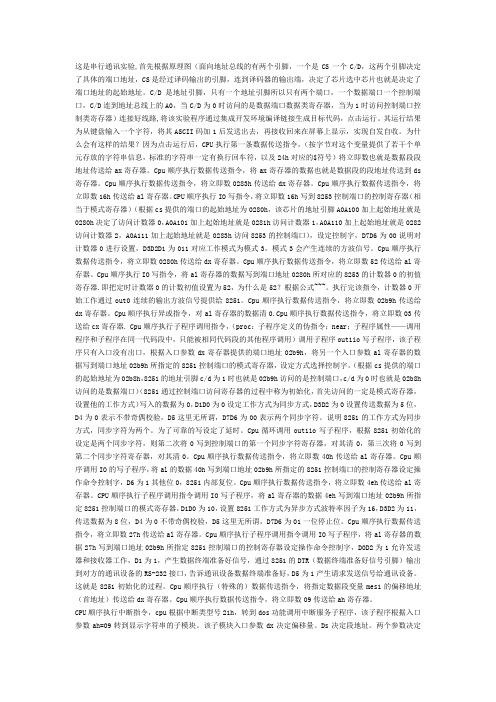

这是串行通讯实验,首先根据原理图（面向地址总线的有两个引脚，一个是CS一个C/D，这两个引脚决定了具体的端口地址，CS是经过译码输出的引脚，连到译码器的输出端，决定了芯片选中芯片也就是决定了端口地址的起始地址。
C/D是地址引脚，只有一个地址引脚所以只有两个端口，一个数据端口一个控制端口，C/D连到地址总线上的A0，当C/D为0时访问的是数据端口数据类寄存器，当为1时访问控制端口控制类寄存器）连接好线路,将该实验程序通过集成开发环境编译链接生成目标代码，点击运行。
其运行结果为从键盘输入一个字符，将其ASCII码加1后发送出去，再接收回来在屏幕上显示，实现自发自收。
为什么会有这样的结果？因为点击运行后，CPU执行第一条数据传送指令，（按字节对这个变量提供了若干个单元存放的字符串信息，标准的字符串一定有换行回车符，以及24h对应的$符号）将立即数也就是数据段段地址传送给ax寄存器。
Cpu顺序执行数据传送指令，将ax寄存器的数据也就是数据段的段地址传送到ds 寄存器。
Cpu顺序执行数据传送指令，将立即数0283h传送给dx寄存器。
Cpu顺序执行数据传送指令，将立即数16h传送给al寄存器。
CPU顺序执行IO写指令，将立即数16h写到8253控制端口的控制寄存器（相当于模式寄存器）（根据cs提供的端口的起始地址为0280h，该芯片的地址引脚A0A100加上起始地址就是0280h决定了访问计数器0，A0A101加上起始地址就是0281h访问计数器1，A0A110加上起始地址就是0282访问计数器2，A0A111加上起始地址就是0283h访问8253的控制端口），设定控制字，D7D6为00说明对计数器0进行设置，D3D2D1为011对应工作模式为模式3，模式3会产生连续的方波信号。
Cpu顺序执行数据传送指令，将立即数0280h传送给dx寄存器。
Cpu顺序执行数据传送指令，将立即数52传送给al寄存器。
Cpu顺序执行IO写指令，将al寄存器的数据写到端口地址0280h所对应的8253的计数器0的初值寄存器.即把定时计数器0的计数初值设置为52，为什么是52？根据公式~~~。

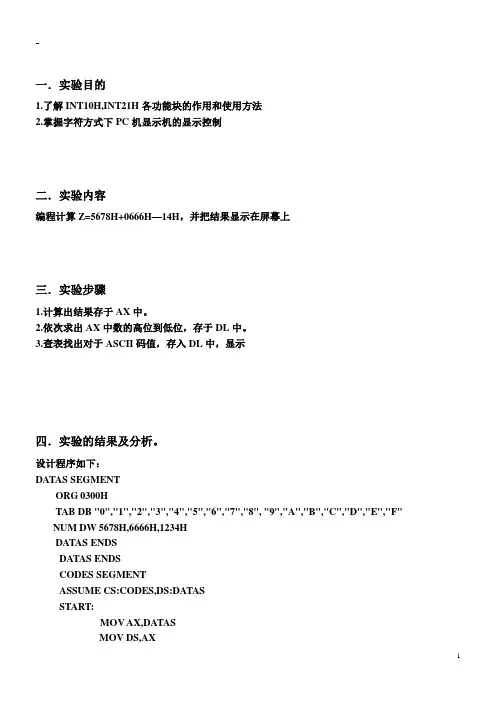

一．实验目的1.了解INT10H,INT21H各功能块的作用和使用方法2.掌握字符方式下PC机显示机的显示控制二．实验内容编程计算Z=5678H+0666H—14H，并把结果显示在屏幕上三．实验步骤1.计算出结果存于AX中。
2.依次求出AX中数的高位到低位，存于DL中。
3.查表找出对于ASCII码值，存入DL中，显示四．实验的结果及分析。
设计程序如下：DATAS SEGMENTORG 0300HTAB DB "0","1","2","3","4","5","6","7","8","9","A","B","C","D","E","F"NUM DW 5678H,6666H,1234HDATAS ENDSDATAS ENDSCODES SEGMENTASSUME CS:CODES,DS:DATASSTART:MOV AX,DATASMOV DS,AXLEA SI,NUMMOV AX,[SI[ADC AX,[SI+1]SUB AX,[SI+4]MOV CX,04HSBB:MOV BX,0010HMOV DX,0DIV BXPUSH AXMOV DI,DXMOV BYTE PTR DL,0300H[DI]MOV AH,02HINT 21HPOP AXLOOP BBBMOV AH 02HINT 21HMOV AH 4CHINT 21HCODE ENDS运行结果：AAAAH五．实验中出现的问题、解决方法和心得体会当显示字符是需要分类0-9和A-F两种情况，转换ASCII所需加的数字不同。
注意显示功能块的细节。
实验三内存储器部件实验一、实验目的1、通过学习TEC-2000教学计算机的存储器系统，深入理解计算机主存储器的功能和组成；2、学习和理解只读存储器、静态存储器芯片的读写原理，掌握计算机存储器系统的扩展方法。
二、实验说明TEC－2000教学计算机存储器系统由ROM和RAM两个存储区组成。
ROM存储区由2个EEPROM芯片58C65（8192×8）组成，容量为8192×16。
RAM存储区由2个RAM芯片6116（2048×8）组成，容量为2048×16。
TEC－2000教学计算机中还预留了2个存储器芯片插座，可以插上相应存储器芯片进行存储器容量扩展的教学实验。
TEC-2000教学计算机存储器系统组成结构图三、实验内容1、完成存储器容量扩展实验，为扩展存储器选择一个地址，注意读写和/OE等控制信号的正确状态；2、用监控程序的D、E命令对存储器进行读写，比较RAM（6116）、EEPROM（58系列）存储特性的区别以及在读写上的差异；3、用监控程序的A命令编写一段程序，对RAM（6116）进行读写，用D命令查看结果是否正确。
四、实验步骤1、RAM实验RAM（6116）支持随机读写操作，可直接用A、E命令向存储器输入程序或改变存储单元的值。
RAM中的内容在断电后会消失，重新启动教学机后会发现存储单元的值发生了改变。
1）用E命令改变内存单元的值并用D命令观察结果。
⑴在命令行提示符状态下输入：E 2020↙屏幕显示2020 内存单元原值。
按如下形式键入：2222（空格）3333（空格）4444（空格）5555⑵在命令行提示符状态下输入：D 2020↙观察屏幕显示的从2020内存单元开始的值。
⑶断电后重新启动教学实验机，用D命令观察内存单元2020-2023的值。
2）用A命令输入一段程序，执行并观察结果。
⑴在命令行提示符状态下输入：A 2000↙键入如下汇编程序：2000：MVRD R0, AAAA2002：MVRD R1, 55552004：AND R0, R12005：RET2006⑵在命令行提示符状态下输入：U 2000↙观察屏幕显示的内容。

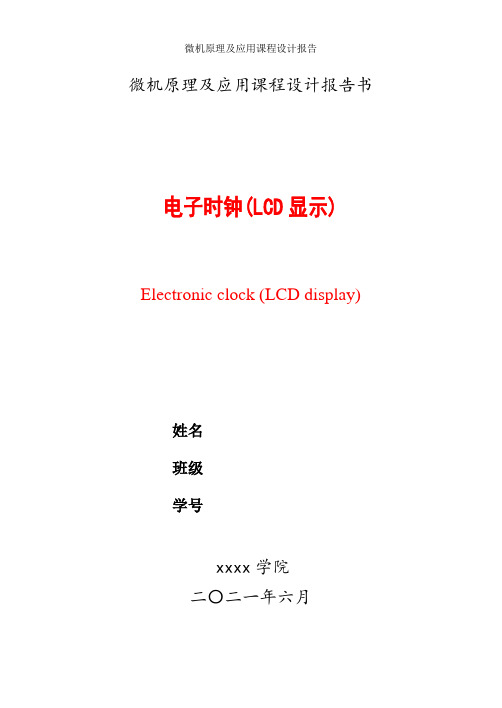

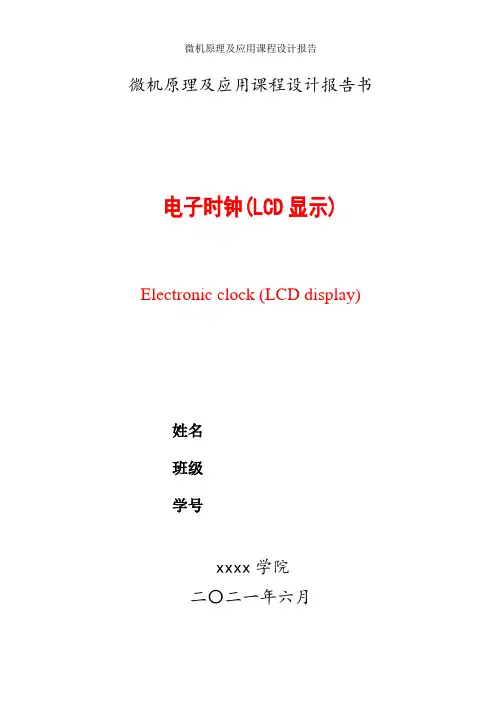

微机原理及应用课程设计报告书电子时钟(LCD显示) Electronic clock (LCD display)姓名班级学号xxxx学院二〇二一年六月目录摘要 (1)1.设计任务 (2)2.设计要求 (2)3.设计电路 (3)4.主要电子元器件工作原理 (6)4.1单片机原理分析 (6)4.2 单片机型号 (6)4.3 LCD显示原理 (10)5.分工任务 (13)6.完整程序代码及关键程序段注释 (22)7.总结 (33)参考文献 (34)摘要随着科技的快速发展，时间的流逝,从观太阳、摆钟到现在电子钟，人类不断研究，不断创新纪录。
目前，单片机技术的应用产品已经走进了千家万户。
电子万年历的出现给人们的生活带来了诸多方便。
随着微电子技术的高速发展，单片机在国民经济的个人领域得到了广泛的运用。
单片机以体积小、功能全、性价比高等诸多优点，在工业控制、家用电器、通信设备、信息处理、尖端武器等各种测控领域的应用中独占鳌头，单片机开发技术已成为电子信息、电气、通信、自动化、机电一体化等专业技术人员必须掌握的技术。
单片机单芯片的微小体积和低的成本，可广泛地嵌入到如玩具、家用电器、机器人、仪器仪表、汽车电子系统、工业控制单元、办公自动化设备、金融电子系统、舰船、个人信息终端及通讯产品中，成为现代电子系统中最重要的智能化工具，于是基于单片机的醒目而时尚的电子版万年历顺应而生。
基于单片机的电子万年历结合了时钟和日历的功能，将其二者融为一体，在显示时间的同时还能显示日期和年、月，它主要是通过单片机来读取时钟芯片的时间、日期，然后送给显示设备显示出来。
而电子万年历作为电子类小设计不仅是市场上的宠儿，也是是单片机实验中一个很常用的题目。
因为它的有很好的开放性和可发挥性，因此对作者的要求比较高，不仅考察了对单片机的掌握能力更加强调了对单片机扩展的应用。
而且在操作的设计上要力求简洁，功能上尽量齐全，显示界面也要出色。
数字显示的日历钟已经越来越流行，特别是适合在家庭居室、办公室、大厅、会议室、车站和广场等使用，壁挂式LED数码管显示的日历钟逐渐受到人们的欢迎。
微机技术原理课程设计报告设计背景和目的：微机技术原理课程设计的主要目的是培养学生的计算机系统综合能力，通过设计和实现一个完整的微机系统，来加深学生对微机技术原理的理解，提高他们的动手能力和解决问题的能力。
本次课程设计的主题是设计一个简单的计算器程序，要求能够实现基本的四则运算功能以及其它一些扩展功能。
设计方案和流程：1. 确定系统需求：根据题目要求，确定计算器的基本功能为加减乘除四则运算，同时考虑到用户体验，还要加入其他一些功能，如开平方、取余等。
2. 确定系统架构：根据需求，确定使用的软件开发平台和工具，如C++编程语言和Visual Studio集成开发环境（IDE）。
3. 分解系统模块：根据计算器的功能，将系统分解为多个模块，如界面模块、算法模块和控制模块等。
4. 设计界面模块：根据用户交互需求，设计并实现计算器的用户界面，包括数字按钮、运算符按钮和结果显示区域等。
5. 设计算法模块：根据需求，设计并实现计算器的算法模块，包括加、减、乘除等基本运算算法，以及开平方、取余等扩展算法。
6. 设计控制模块：根据系统架构，设计并实现计算器的控制模块，用于协调界面模块和算法模块之间的交互，处理用户输入和计算结果的显示。
7. 调试和测试：在开发过程中，及时调试和测试各个模块的功能，确保各模块之间的协调正常，并对程序进行全面测试，保证程序的正确性和稳定性。
实施计划和进度安排：本次课程设计将分为多个阶段进行，每个阶段都有具体的任务和时间安排。
以下是整个设计的大致计划和进度安排：1. 第一周：确定系统需求，设计系统架构，完成界面模块的设计和实现。
2. 第二周：完成算法模块的设计和实现，完成控制模块的设计和实现。
3. 第三周：进行系统的集成测试和调试，解决存在的问题和bug。
4. 第四周：进行功能测试和性能测试，优化程序，准备最终的系统交付。
设计结果和实施效果：经过设计和实施，计算器程序可以实现基本的四则运算功能，并且还加入了一些扩展功能，如开平方、取余等。

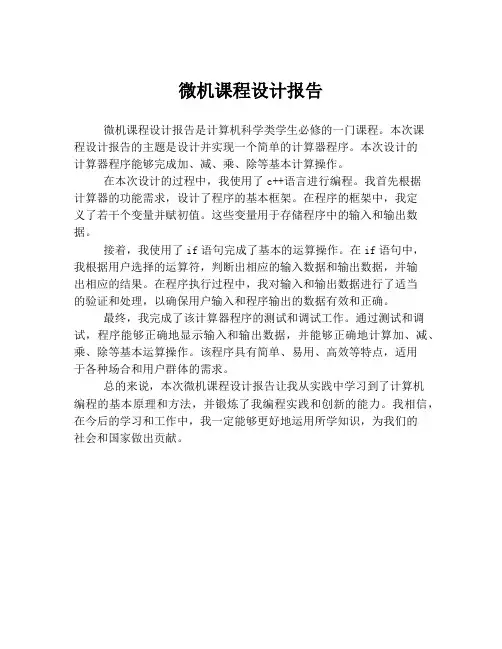

微机课程设计报告
微机课程设计报告是计算机科学类学生必修的一门课程。
本次课
程设计报告的主题是设计并实现一个简单的计算器程序。
本次设计的
计算器程序能够完成加、减、乘、除等基本计算操作。
在本次设计的过程中，我使用了c++语言进行编程。
我首先根据
计算器的功能需求，设计了程序的基本框架。
在程序的框架中，我定
义了若干个变量并赋初值。
这些变量用于存储程序中的输入和输出数据。
接着，我使用了if语句完成了基本的运算操作。
在if语句中，
我根据用户选择的运算符，判断出相应的输入数据和输出数据，并输
出相应的结果。
在程序执行过程中，我对输入和输出数据进行了适当
的验证和处理，以确保用户输入和程序输出的数据有效和正确。
最终，我完成了该计算器程序的测试和调试工作。
通过测试和调试，程序能够正确地显示输入和输出数据，并能够正确地计算加、减、乘、除等基本运算操作。
该程序具有简单、易用、高效等特点，适用
于各种场合和用户群体的需求。
总的来说，本次微机课程设计报告让我从实践中学习到了计算机
编程的基本原理和方法，并锻炼了我编程实践和创新的能力。
我相信，在今后的学习和工作中，我一定能够更好地运用所学知识，为我们的
社会和国家做出贡献。
微机课程设计报告一、课程目标知识目标：1. 理解微机的基本组成、工作原理及各部件的功能；2. 掌握微机编程的基本语法和常用指令；3. 学会使用微机进行简单的数据采集、处理和输出。
技能目标：1. 能够独立完成微机的基本操作和编程；2. 能够运用所学知识解决实际问题，设计简单的微机控制系统；3. 能够进行团队协作，共同完成微机课程设计项目。
情感态度价值观目标：1. 培养学生对微机技术的兴趣，激发学习热情；2. 培养学生的创新意识和实践能力，提高解决实际问题的信心；3. 培养学生良好的团队协作精神和沟通能力，增强集体荣誉感。
课程性质：本课程为实践性较强的学科，注重理论知识与实际操作的结合。
学生特点：本年级学生具备一定的电子技术基础和编程能力，对新鲜事物充满好奇，喜欢动手实践。
教学要求：结合学生特点，注重启发式教学，引导学生主动探究，提高学生的实践操作能力和创新能力。
将课程目标分解为具体的学习成果，便于教学设计和评估。
在教学过程中，关注学生的学习反馈，及时调整教学策略，确保课程目标的达成。
二、教学内容根据课程目标，本课程教学内容分为以下三个部分：1. 微机基本原理与组成- 教材章节：第一章 微机系统概述- 内容：微机的发展历程、基本组成（CPU、存储器、输入输出接口等）、工作原理及性能指标。
2. 微机编程与控制- 教材章节：第二章 微机编程基础、第三章 微机接口技术- 内容：编程语言（汇编语言、C语言）、常用指令、程序结构、接口技术、中断处理等。
- 实践项目：设计简单的微机控制系统，如温度控制器、交通灯控制系统等。
3. 微机应用案例分析- 教材章节：第四章 微机应用系统- 内容：微机在工业控制、智能家居、物联网等领域的应用案例。
- 实践项目：分析并仿照实际应用案例，设计具有实际意义的微机应用系统。
教学进度安排：- 第1周：微机基本原理与组成- 第2-3周：微机编程与控制- 第4-5周：微机应用案例分析及实践项目设计教学内容确保科学性和系统性，注重理论与实践相结合，引导学生通过实践项目，将所学知识应用于实际问题中，提高学生的综合能力。

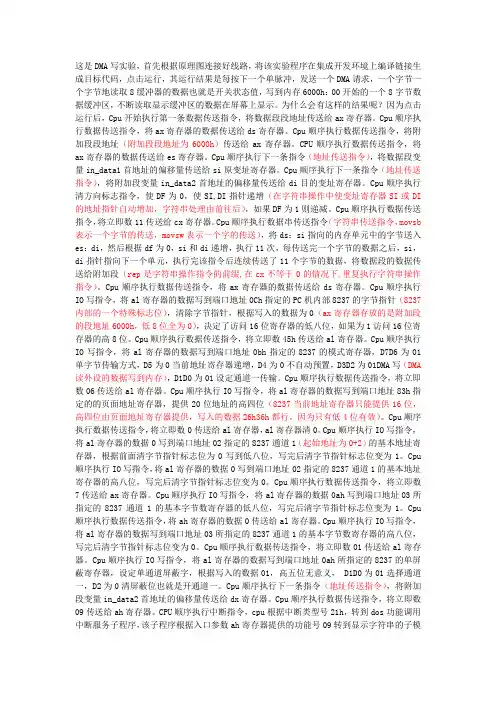

这是DMA写实验，首先根据原理图连接好线路，将该实验程序在集成开发环境上编译链接生成目标代码，点击运行，其运行结果是每按下一个单脉冲，发送一个DMA请求，一个字节一个字节地读取8缓冲器的数据也就是开关状态值，写到内存6000h：00开始的一个8字节数据缓冲区，不断读取显示缓冲区的数据在屏幕上显示。
为什么会有这样的结果呢？因为点击运行后，Cpu开始执行第一条数据传送指令，将数据段段地址传送给ax寄存器。
Cpu顺序执行数据传送指令，将ax寄存器的数据传送给ds寄存器。
Cpu顺序执行数据传送指令，将附加段段地址（附加段段地址为6000h）传送给ax寄存器。
CPU顺序执行数据传送指令，将ax寄存器的数据传送给es寄存器。
Cpu顺序执行下一条指令（地址传送指令），将数据段变量in_data1首地址的偏移量传送给si原变址寄存器。
Cpu顺序执行下一条指令（地址传送指令），将附加段变量in_data2首地址的偏移量传送给di目的变址寄存器。
Cpu顺序执行清方向标志指令，使DF为0，使SI,DI指针递增（在字符串操作中使变址寄存器SI或DI 的地址指针自动增加，字符串处理由前往后），如果DF为1则递减。
Cpu顺序执行数据传送指令，将立即数11传送给cx寄存器。
Cpu顺序执行数据串传送指令（字符串传送指令，movsb 表示一个字节的传送，movsw表示一个字的传送），将ds：si指向的内存单元中的字节送入es：di，然后根据df为0，si和di递增，执行11次，每传送完一个字节的数据之后，si，di指针指向下一个单元，执行完该指令后连续传送了11个字节的数据，将数据段的数据传送给附加段（rep是字符串操作指令的前缀,在cx不等于0的情况下,重复执行字符串操作指令）。
Cpu顺序执行数据传送指令，将ax寄存器的数据传送给ds寄存器。
Cpu顺序执行IO写指令，将al寄存器的数据写到端口地址0Ch指定的PC机内部8237的字节指针（8237内部的一个特殊标志位），清除字节指针，根据写入的数据为0（ax寄存器存放的是附加段的段地址6000h，低8位全为0），决定了访问16位寄存器的低八位，如果为1访问16位寄存器的高8位。

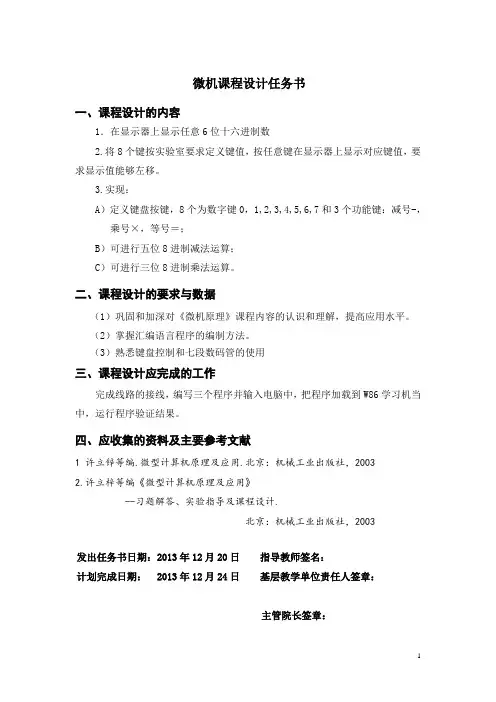

微机课程设计任务书一、课程设计的内容1．在显示器上显示任意6位十六进制数2.将8个键按实验室要求定义键值，按任意键在显示器上显示对应键值，要求显示值能够左移。
3.实现：A）定义键盘按键，8个为数字键0，1,2,3,4,5,6,7和3个功能键：减号-，乘号×，等号＝；B）可进行五位8进制减法运算；C）可进行三位8进制乘法运算。
二、课程设计的要求与数据（1）巩固和加深对《微机原理》课程内容的认识和理解，提高应用水平。
（2）掌握汇编语言程序的编制方法。
（3）熟悉键盘控制和七段数码管的使用三、课程设计应完成的工作完成线路的接线，编写三个程序并输入电脑中，把程序加载到W86学习机当中，运行程序验证结果。
四、应收集的资料及主要参考文献1 许立锌等编.微型计算机原理及应用.北京：机械工业出版社，20032.许立梓等编《微型计算机原理及应用》--习题解答、实验指导及课程设计.北京：机械工业出版社，2003发出任务书日期：2013年12月20日指导教师签名：计划完成日期： 2013年12月24日基层教学单位责任人签章：1主管院长签章：课程设计 1（1）实现：在显示器上显示6位十六进制数 9 A 7 B 3 C。
（2）源程序：；-------------------------------------------------------------------- STACK SEGMENT STACKDW 64 DUP(?)STACK ENDSDATA SEGMENTTABLE DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0H,DB 0FEH,0F6H,0EEH,3EH,9CH,7AH,9EH,8EHDATA1 DB 9,10,7,11，3,12DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV DX,0606HMOV AL,80HOUT DX,ALA1: LEA SI,DATA1MOV CX,0006HMOV AH,OFEHA2: MOV DX,0602HMOV AL,[DI]OUT DX,ALMOV DX,0604HMOV BX,OFFSET TABLEMOV AL,[SI]XLAT TABLEOUT DX,ALCALL DALLYINC SIINC DILOOP L2JMP A1DALLY: PUSH CX2A3: MOV AX,00FFHA4: DEC AXJNZ A4LOOP A3POP CXRETCODE ENDSEND START;--------------------------------------------------------------------课程设计 2（1）实现：将8个键按实验室要求定义键值，按任意键在显示器上显示对应键值，要求显示值能够左移。
