铁建试录134三轴压缩验记录(固结过程)

三轴压缩试验的步骤1.试验前的准备工作在进行三轴压缩试验之前，需要完成一些准备工作。

首先，需要选择合适的岩石样品，并进行取样和标记。

取样时应注意样品的代表性和均匀性。

标记样品以便于后续分析和对比。

其次，准备试验设备，包括三轴试验机、压力控制系统、位移测量系统等。

2.样品预处理取得的岩石样品可能存在不同程度的水分含量、应力释放和变形等问题，对试验结果会产生影响。

因此，在进行试验之前需要对样品进行预处理。

通常，样品会被浸泡在水中，以达到饱和状态，并且在试验之前要进行充分的固结和紧密。

3.样品安装将经过预处理的样品安装到三轴试验机中。

首先，在试验机中安装好底部的容器，将样品放入容器中，然后加入任何可能需要的填充物，例如颗粒状材料。

注意，在安装过程中要尽量避免样品的变形和破坏。

4.设置载荷和控制参数根据试验要求和待研究的力学性质，设置试验中的载荷和控制参数。

载荷参数通常包括加载速度、加载方式（持续加载或脉冲加载）和加载幅值等。

控制参数通常包括应力和应变控制。

5.开始试验在设置好载荷和控制参数后，开始试验。

启动三轴试验机，将载荷施加到样品上。

控制和监测试验过程中的载荷和位移，以保证试验过程的准确性和可重复性。

在试验过程中可以记录一些数据，如应力应变关系曲线和变形特征等。

6.观察和记录试验结果在试验过程中，需要观察和记录一些重要的试验结果，例如样品的变形和破坏情况，以及载荷和位移的变化趋势。

通过观察和记录这些试验结果，可以评估样品的力学性质，如强度、变形模式和变形参数等。

7.数据处理和分析在试验结束后，需要对试验所得到的数据进行处理和分析。

对试验结果进行统计和计算，绘制相应的图表和曲线，以得到更具体和详细的试验结论。

8.结果讨论和总结在实施了数据处理和分析之后，进行试验结果的讨论和总结。

评估试验所得到的结论的可靠性和适用性，并对试验中可能存在的问题和改进方向进行分析和讨论。

以上是三轴压缩试验的正式步骤。

在实施这些步骤时，需要细心操作，严格控制试验条件，以得到准确和可靠的试验结果。

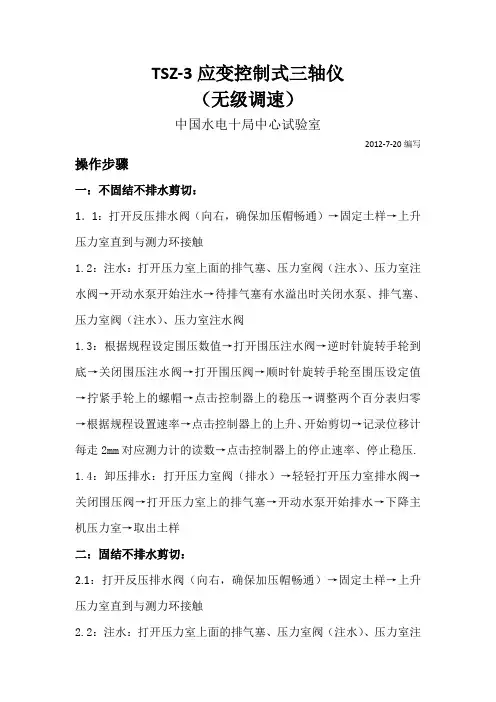

TSZ-3应变控制式三轴仪（无级调速）中国水电十局中心试验室2012-7-20编写操作步骤一：不固结不排水剪切：1．1：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触1.2：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀1.3：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→调整两个百分表归零→根据规程设置速率→点击控制器上的上升、开始剪切→记录位移计每走2mm对应测力计的读数→点击控制器上的停止速率、停止稳压.1.4：卸压排水：打开压力室阀（排水）→轻轻打开压力室排水阀→关闭围压阀→打开压力室上的排气塞→开动水泵开始排水→下降主机压力室→取出土样二：固结不排水剪切：2.1：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触2.2：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀2.3：固结：调整反压力管的水位和土样中心线相齐平，读取反压力管的初始水位→打开反压排水阀，开始固结→当孔压值消散到围压的5%左右时(孔压值在固结过程中读取)，固结结束→记录反压力管的刻度，关闭反压排水阀2.4：剪切：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→调整两个百分表归零→根据规程设置速率→点击控制器上的上升、开始剪切→记录位移计每走2mm对应测力计的读数→点击控制器上的停止速率、停止稳压2.5：卸压排水：打开压力室阀（排水）→轻轻打开压力室排水阀→关闭围压阀→打开压力室上的排气塞→开动水泵开始排水→下降主机压力室→取出土样三：固结排水剪切:3.1：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触3.2：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀.3.3：固结：调整反压力管的水位和土样中心线相齐平，读取反压力管的初始水位→打开反压排水阀，开始固结→当孔压值消散到围压的5%左右时(孔压值在固结过程中读取)，固结结束→记录反压力管的刻度，关闭反压排水阀.3.4：剪切：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→调整两个百分表归零→根据规程设置速率→打开反压排水阀→点击控制器上的上升、开始剪切→记录位移计每走2mm对应测力计的读数→剪切完毕后读取反压力管上的刻度→点击控制器上的停止速率、停止稳压3.5：卸压排水：关闭反压排水阀→打开压力室阀（排水）→轻轻打开压力室排水阀→关闭围压阀→打开压力室上的排气塞→开动水泵开始排水→下降主机压力室→取出土样.四：反压饱和4.1：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触4.2：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀4.3:反压饱和：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→设定反压（一般情况反压比围压大20KPa）→打开反压注水阀→逆时针旋转手轮到底→关闭反压注水阀→打开反压阀→顺时针旋转手轮至反压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→打开体变测量阀→孔压值达到围压值时土样饱和。

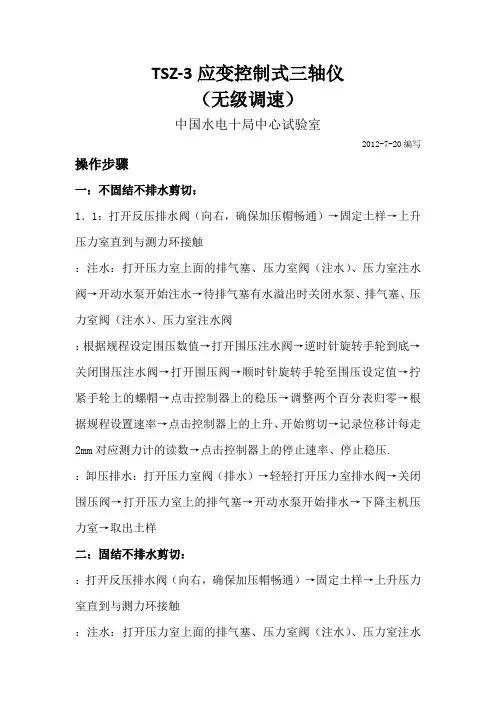

TSZ-3应变控制式三轴仪（无级调速）中国水电十局中心试验室2012-7-20编写操作步骤一：不固结不排水剪切：1．1：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→调整两个百分表归零→根据规程设置速率→点击控制器上的上升、开始剪切→记录位移计每走2mm对应测力计的读数→点击控制器上的停止速率、停止稳压.：卸压排水：打开压力室阀（排水）→轻轻打开压力室排水阀→关闭围压阀→打开压力室上的排气塞→开动水泵开始排水→下降主机压力室→取出土样二：固结不排水剪切：：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀：固结：调整反压力管的水位和土样中心线相齐平，读取反压力管的初始水位→打开反压排水阀，开始固结→当孔压值消散到围压的5%左右时(孔压值在固结过程中读取)，固结结束→记录反压力管的刻度，关闭反压排水阀：剪切：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→调整两个百分表归零→根据规程设置速率→点击控制器上的上升、开始剪切→记录位移计每走2mm对应测力计的读数→点击控制器上的停止速率、停止稳压：卸压排水：打开压力室阀（排水）→轻轻打开压力室排水阀→关闭围压阀→打开压力室上的排气塞→开动水泵开始排水→下降主机压力室→取出土样三：固结排水剪切:：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀.：固结：调整反压力管的水位和土样中心线相齐平，读取反压力管的初始水位→打开反压排水阀，开始固结→当孔压值消散到围压的5%左右时(孔压值在固结过程中读取)，固结结束→记录反压力管的刻度，关闭反压排水阀.：剪切：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→调整两个百分表归零→根据规程设置速率→打开反压排水阀→点击控制器上的上升、开始剪切→记录位移计每走2mm对应测力计的读数→剪切完毕后读取反压力管上的刻度→点击控制器上的停止速率、停止稳压：卸压排水：关闭反压排水阀→打开压力室阀（排水）→轻轻打开压力室排水阀→关闭围压阀→打开压力室上的排气塞→开动水泵开始排水→下降主机压力室→取出土样.四：反压饱和：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀:反压饱和：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→设定反压（一般情况反压比围压大20KPa）→打开反压注水阀→逆时针旋转手轮到底→关闭反压注水阀→打开反压阀→顺时针旋转手轮至反压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→打开体变测量阀→孔压值达到围压值时土样饱和。

三轴压缩试验一、试验目的测定土的抗剪强度，提供计算地基强度和稳定使用的土的强度指标内摩擦角j和内聚力c。

二、试验方法一般有不固结不排水试验（UU）、固结不排水试验（CU）和固结排水试验（CD）。

三、仪器设备1．三轴压缩议：应变控制式，由周围压力系统、反压力系统、孔隙水压力量测系统和主机组成。

2．附属设备：包括击实器、饱和器、切土器、分样器、切土盘、承膜筒和对开圆模。

3．天平：称量200 g，感量0.01 g；称量1000 g，感量0.1 g。

4．橡皮膜：应具有弹性，厚度应小于橡皮膜直径的1／100，不得有漏气孔。

四、试样制备（1）本试验需要3～4个试样，分别在不同周围压力下进行试验。

（2）试样尺寸：最小直径为φ35 mm，最大直径为φ101 mm，试样高度宜为试样直径的2～2.5倍。

对于有裂缝、软弱面和构造面的试样，试样直径宜大于60 mm。

（3）原状试样制备，应将土切成圆柱形试样，试样两端应平整并垂直于试样轴，当试样侧面或端部有小石子或凹坑时，允许用削下的余土修整，试样切削时应避免扰动，并取余土测定试样的含水量。

（4）扰动试样制备，应根据预定的干密度和含水量，在击实器内分层击实，粉质土宜为3～5层，粘质土宜为5～8层，各层土料数量应相等，各层接触面应刨毛。

（5）对于砂性土应先在压力室底座．全依次放上不透水板，橡皮膜和对开圆膜。

将砂料填入对开圆膜内，分3层按预定干密度击实。

当制备饱和试样时，在对开圆膜内注入纯水至1／3高度，将煮沸的砂料分3层填入，达到预定高度。

放上不透水板、试样帽，扎紧橡皮膜。

对试样内部施加5 kPa负压力使试样能站立，折除对开圆膜。

（6）对制备好的试样，应量测其直径和高度。

试样的平均直径应按下式计算：式中D l，D2，D3分别为试样上、中、下部位的直径。

五、三轴试验操作步聚1、试样的安装步骤：2、试样排水固结步骤：施加周围压力；开孔隙水压力阀，测定孔隙水压力。

开排水阀。

当需测定排水过程时，测记排水管水面及孔隙水压力值，直至孔隙水压力消散95％以上。
