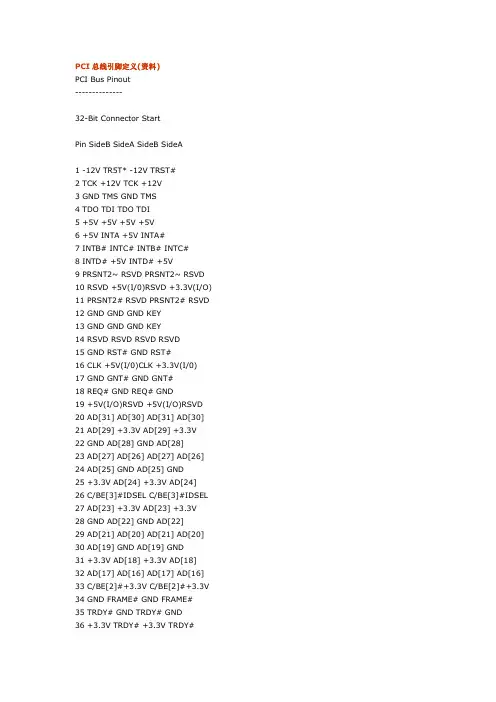

PCI总线引脚定义(资料)PCI Bus Pinout--------------32-Bit Connector StartPin SideB SideA SideB SideA1 -12V TR5T* -12V TRST#2 TCK +12V TCK +12V3 GND TMS GND TMS4 TDO TDI TDO TDI5 +5V +5V +5V +5V6 +5V INTA +5V INTA#7 INTB# INTC# INTB# INTC#8 INTD# +5V INTD# +5V9 PRSNT2~ RSVD PRSNT2~ RSVD10 RSVD +5V(I/0)RSVD +3.3V(I/O)11 PRSNT2# RSVD PRSNT2# RSVD12 GND GND GND KEY13 GND GND GND KEY14 RSVD RSVD RSVD RSVD15 GND RST# GND RST#16 CLK +5V(I/0)CLK +3.3V(I/0)17 GND GNT# GND GNT#18 REQ# GND REQ# GND19 +5V(I/O)RSVD +5V(I/O)RSVD20 AD[31] AD[30] AD[31] AD[30]21 AD[29] +3.3V AD[29] +3.3V22 GND AD[28] GND AD[28]23 AD[27] AD[26] AD[27] AD[26]24 AD[25] GND AD[25] GND25 +3.3V AD[24] +3.3V AD[24]26 C/BE[3]#IDSEL C/BE[3]#IDSEL27 AD[23] +3.3V AD[23] +3.3V28 GND AD[22] GND AD[22]29 AD[21] AD[20] AD[21] AD[20]30 AD[19] GND AD[19] GND31 +3.3V AD[18] +3.3V AD[18]32 AD[17] AD[16] AD[17] AD[16]33 C/BE[2]#+3.3V C/BE[2]#+3.3V34 GND FRAME# GND FRAME#35 TRDY# GND TRDY# GND36 +3.3V TRDY# +3.3V TRDY#37 DEVSEL# GND DEVSEL# GND38 GND STOP# GND STOP#39 LOCK# +3.3V LOCK# +3.3V40 PERR# SDONE PERR# SDONE41 +3.3V SBO# +3.3V SBO#42 SERR# GND SERR# GND43 +3.3V PAR +3.3V PAR44 C/BE[I] #AD[15] C/BE[I] #AD[15]45 AD[14] +3.3V AD[14] +3.3V46 GND AD[13] GND AD[13]47 AD[12] AD[11] AD[12] AD[11]48 AD[10] GND AD[10] GND49 GND AD[09] GND AD[09]50 Key Key GND GND51 Key Key GND GND52 AD[08] C/BE[0]#AD[08] C/BE[0]#53 AD[07] +3.3V AD[07] +3.3V54 +3.3V AD[06] +3.3V AD[06]55 AD[05] AD[04] AD[05] AD[04]56 AD[03] GND AD[03] GND57 GND AD[02] GND AD[02]58 AD[01] AD[00] AD[01] AD[00]59 +5V(I/O)+5V(I/O)+3.3V(I/O)+3.3V(I/O)60 ACK64# REQ64# ACK64# REQ64#61 +5V +5V +5V +5V62 +5V +5V +5V +5V32-Bit Connector EndKey Key Key KeyKey Key Key Key64-bit Connector Start63 RSVD GND RSVD GND64 GND C/BE[7]#GND C/BE[7]#65 C/BE[6]#C/BE[5]#C/BE[6]#C/BE[S]#66 C/BE[4]#+5V(I/O)C/BE[4]#+3.3V(I/O)67 GND PAR64 GND PAR6468 AD[63] AD[62] AD[63] AD[62]69 AD[61] GND AD[61] GND70 +5V(I/O)AD[60] +3.3V(I/O)AD[60]71 AD[59] AD[58] AD[59] AD[58]72 AD[57] GND AD[57] GND73 GND AD[56] GND AD[56]74 AD[55] AD[54] AD[55] AD[54]75 AD[53] +5V(I/O)AD[53] +3.3V(I/O)76 GND AD[52] GND AD[52]77 AD[51] AD[50] AD[51] AD[50]78 AD[49] GND AD[49] GND79 +5V(I/O)AD[48] +3.3V(I/O)AD[43]80 AD[47] AD[46] AD[47] AD[46]81 AD[45] GND AD[45] GND82 GND AD[44] GND AD[44]83 AD[43] AD[42] AD[43] AD[42]84 AD[41] +5V(I/O)AD[41] +3.3V(I/O)85 GND AD[40] GND AD[40]86 AD[39] AD[38] AD[39] AD[38]87 AD[37] GND AD[37] GND88 +5V(I/O)AD[36] +3.3V(I/O) AD[36]89 AD[35] AD[34] AD[35] AD[34]90 AD[33] GND AD[33] GND91 GND AD[32] GND AD[32]92 RSVD RSVD RSVD RSVD93 RSVD GND RSVD GND94 GND RSVD GND RSVD64-bit Connector End。

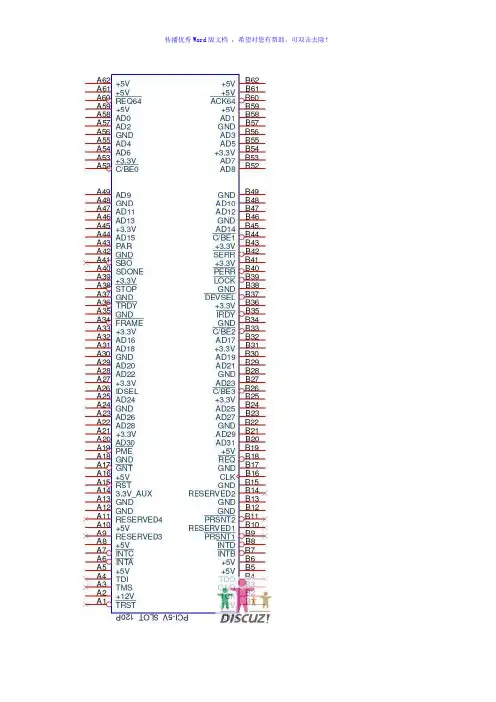

PCI 插槽引脚排列顺序、定义
PCI总线足外围部件互连总线的简称。
PCI总线的r作频率为33MHz，PCI插槽是主板的主要扩展插槽。
PCI捅槽是PCI 总线的物理体现，其外观及引脚排列如上图、下图所示。
PCI插槽各个引脚的功能如下表所示：
引脚序号引脚定义功能描述重点提示
A1 TRST 测试复位
A2 +12V +12V电压输入重要检测点
A3 TMS 测试模式选择
A4 TDI 测试数据输入
A5 +5V +5V电压输入重要检测点
A6 INTA 中断请求A
A7 INTC 中断请求C
A8 +5V +5V电压输入重要检测点
A9 RESERVED 保留
A10 +5V +5V电压输入重要检测点
A11 RESERVED 保留
A12 GND 地
A13 GND 地
A14 RESERVED 保留
A15 RESET 复位重要检测点，常态为高电平，复位时为低电平，然后恢复高电平
A16 +5V +5V电压输入重要检测点
A17 GNT 总线允许使用
A18 GND 地
A19 RESERVED 保留
A20 AD30 地址／数据总线各地址／数据总线的对地阻值均应相同(ADO至AD31)
A21 +3.3V +3.3V电压输入端重要检测点
A22 AD28 地址／数据总线各地址／数据总线的对地阻值均应相同(ADO至AD31)。
PCI 插槽引脚排列顺序、定义
PCI总线足外围部件互连总线的简称。
PCI总线的r作频率为33MHz，PCI插槽是主板的主要扩展插槽。
PCI捅槽是PCI 总线的物理体现，其外观及引脚排列如上图、下图所示。
PCI插槽各个引脚的功能如下表所示：
引脚序号引脚定义功能描述重点提示
A1 TRST 测试复位
A2 +12V +12V电压输入重要检测点
A3 TMS 测试模式选择
A4 TDI 测试数据输入
A5 +5V +5V电压输入重要检测点
A6 INTA 中断请求A
A7 INTC 中断请求C
A8 +5V +5V电压输入重要检测点
A9 RESERVED 保留
A10 +5V +5V电压输入重要检测点
A11 RESERVED 保留
A12 GND 地
A13 GND 地
A14 RESERVED 保留
A15 RESET 复位重要检测点,常态为高电平，复位时为低电平，然后恢复高电平
A16 +5V +5V电压输入重要检测点
A17 GNT 总线允许使用
A18 GND 地
A19 RESERVED 保留
A20 AD30 地址／数据总线各地址／数据总线的对地阻值均应相同(ADO至AD31）
A21 +3。
3V +3.3V电压输入端重要检测点
A22 AD28 地址／数据总线各地址／数据总线的对地阻值均应相同（ADO至AD31)。
