绪论1、何谓岩体力学？它的研究对象是什么？是力学的一个分支学科,是研究岩体在各种力场作用下的变形与破坏规律的理论及其实际应用的科学,是一门应用型基础学科。
研究对象是各类岩体。
2、岩体力学的研究内容和研究方法是什么？内容:○1岩块、岩体地质特征。
○2岩石的物理、水理与热学性质。
○3岩块的基本力学性质。
○4结构面力学性质。
○5岩体力学性质。
○6岩体中天然应力分布规律及其测量的理论与方法。
○7边坡岩体、地基岩体及地下洞室围岩等工程岩体的稳定性。
○8岩体性质的改善与加固技术。
○9各种新技术、新方法与新理论在岩体力学中的应用。
○10工程岩体的模型、模拟试验及原位监测技术。
方法：○1工程地质研究法。
○2试验法。
○3数学力学分析法。
○4综合分析法。
一、岩体地质与结构特征1、何谓岩块、岩体？试比较岩块与岩体，岩体与土有何异同点？岩块是指不含显著结构面的岩石块体，是构成岩体的最小岩石单元体。
岩体是指在地质历史过程中形成的，由岩石单元体和结构面网络组成的，具有一定的结构并赋存于一定的天然应力状态和地下水等地质环境中的地质体。
岩块岩体都是由岩石组成，但岩体包含若干不连续结构面，岩块不含显著结构面。
岩块是岩体的组成物质，岩体是岩块和结构面的统一体。
岩石露在地表部分被风化和淋滤后形成的不溶于水的物质，残留在原地的形成土。
矿物，岩石，岩体都可以形成土。
组成岩体的岩石的矿物颗粒间具有牢固的连接而土没有。
2、岩石的矿物组成是怎样影响岩块的力学性质的？岩石是天然产出的具稳定外型的矿物或玻璃集合体，按照一定的方式结合而成。
力学性质主要取决于组成岩块的矿物成分及其相对含量。
矿物硬度大则强度大，反之则小。
3、何谓岩块的结构？它是怎样影响岩块的力学性质的？岩块的结构是指岩石内矿物颗粒的大小、形式和排列方式及微结构面发育情况与粒间连接方式等反应在岩块构成上的特征。
力学性质主要取决于矿物颗粒连接及微结构面的发育特征。
4、为什么说基性岩和超基性岩最容易风化？可能与其二氧化硅的含量有关。
§3.3 结构面的强度性质•结构面强度分为抗拉强度和抗剪强度。
•结构面的抗拉强度非常小，常可忽略不计，所以一般认为结构面是不能抗拉的。
•在工程荷载作用下，岩体破坏常沿某些软弱结构面的滑动破坏。
•在岩体力学中，重点研究结构面的抗剪强度。
•一、平直无充填的结构面 •二、粗糙起伏无充填的结构面•三、非贯通断续的结构面 •四、碎块岩体结构面强度•五、具有充填物的软弱结构面一、平直无充填的结构面•平直无充填的结构面包括剪应力作用下形成的剪性破裂面，如剪节理、剪裂隙等，发育较好的层理面与片理面。
•特点是面平直、光滑，只具微弱的风化蚀变。
坚硬岩体中的剪破裂面还发育有镜面、擦痕及应力矿物薄膜等。
•这类结构面的抗剪强度大致与人工磨制面的摩擦强度接近，即：jj C tg +=φστ二、粗糙起伏无充填结构面的强度σττ自然界中，大多数结构面的表面波状起伏，与平直结构面相比错动时具有剪胀作用，产生一个附加强度，称作楔效应。
这种楔效应可分为规则齿状结构面摩擦和不规则齿状结构面摩擦。
（一）规则齿状结构面的楔效应摩擦强度对规则齿状结构面的强度，帕顿（Patton）和勒单尼（Ladanyi）研究得出的强度公式最为经典。
1.帕顿提出的结构面强度公式当作用在结构面上的正应力较小时岩体具有剪胀现象。
如下图所示，取一齿面分析，见下面右图。
ββββcos sin sin cos T N T T N N '+'='-'=ββββTcon N T T N N +-='+='sin sin cos 改变函数形式，则齿状结构面法向力N ，切向力T 为：若齿状结构面水平，作用在齿状结构面法向力为N ，切向力为T ；齿面倾角为β，则齿面上的法向力和剪力为：（3－a ）（3－b ）设齿面上的摩擦角为φj ，沿齿面剪切达到极限平衡时有：j j tg N T N T tg ϕϕ⋅'='''=,设齿状结构面内摩擦系数为tg υ，试件若要产生剪切破坏，则作用在试件有的法向力和剪力必须满足以下条件：（3－c ）（3－d ）ββββϕsin cos cos sin T N T N N T tg '-''+'==将式（3－d ）代如（3－c ）则得：)cos()sin(sin sin cos cos cos sin sin cos sin cos cos sin βϕβϕβϕβϕβϕβϕβϕββϕβϕ++=-+='-''+'==j j j j j j j j tg N N tg N N N T tg βϕϕβϕϕ+=+=j j tg tg ,)(即：结论：具有齿面倾角为β角的规则齿状结构面，在较低的正应力作用下，结构面表现出爬坡效应的破坏特征。

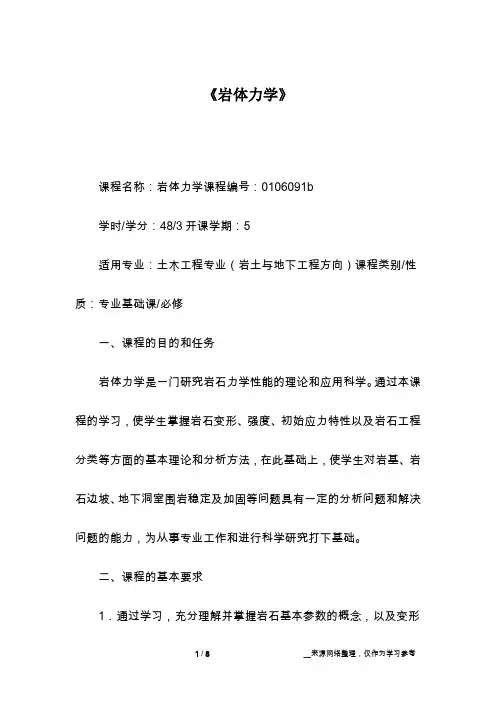

《岩体力学》课程名称：岩体力学课程编号：0106091b学时/学分：48/3开课学期：5适用专业：土木工程专业（岩土与地下工程方向）课程类别/性质：专业基础课/必修一、课程的目的和任务岩体力学是一门研究岩石力学性能的理论和应用科学。
通过本课程的学习，使学生掌握岩石变形、强度、初始应力特性以及岩石工程分类等方面的基本理论和分析方法，在此基础上，使学生对岩基、岩石边坡、地下洞室围岩稳定及加固等问题具有一定的分析问题和解决问题的能力，为从事专业工作和进行科学研究打下基础。
二、课程的基本要求1．通过学习，充分理解并掌握岩石基本参数的概念，以及变形和强度参数的影响因素和试验方法。
2．掌握岩石的变形特征，以及莫尔强度理论和格里菲斯强度理论。
3．对工程中的一般岩石力学问题具有一定的分析和计算的能力，如洞室围岩稳定分析，边坡稳定分析，坝基稳定分析等。
4．具有正确进行数字计算的能力，掌握测量岩石主要参数的操作技能，具有分析实验数据和编写报告的能力。
三、课程基本内容和学时安排第一章绪论（2学时）向。
掌握岩体力学的研究内容、任务和研究方法。
第二章岩体的地质特征（4学时）岩体工程分类。
充分理解岩块、结构面和岩体的基本概念，在此基础上掌握影响岩体力学性质的主要地质因素及结构面对岩体力学性质和工程稳定性的影响，结构面的分类、几何特征及指标的含义与确定方法；常见岩体工程分类方法。
第三章岩块的物理、水理及热学性质（4学时）介绍岩块的物理性质，包括岩块的密度、空隙性等；岩块的水理性质，包括岩块的软化性、渗透性、抗冻融性等；岩块的热学性质。
掌握岩体物理、水理性质指标的含义与确定方法、影响因素及常见值。
第四章岩块的变形与强度性质（6学时）介绍岩块的变形性质，包括岩块的单轴与三轴下的变形特征及变形参数；岩块的强度性质，包括各类强度（抗压强度、抗拉强度和抗剪强度等）的确定、性质与应用；岩块的蠕变性质；岩块的几种强度判据。
充分理解岩块变形与强度性质的基本概念和研究意义，在此基础上掌握表示岩块力学性质的各种指标的含义与确定方法、影响因素及常见值。
第一章绪论岩体复杂性表现在以下几个方面：（1）不连续性（2）非均质性（3）各向异性（4）岩体中存在不同于自重应力场的天然应力场（5）岩体赋存于一定地质环境之中，岩体中的水、温度、应力场，对岩体性质有较大的影响。
第二章：岩石和岩体的地质特征岩石：矿物，岩屑的集合体。
是指不含显著结构面的岩石块体，是构成岩体的最小岩石单元体。
结构面：是指地质发展过程中，在岩体内形成的具有一定的延伸方向和长度厚度相对较小的地质界面或带。
岩体：指地质历史过程中形成的，由岩块和结构面网络组成的，具有一定的结构并赋存于一定的天然应力状态和地下水等地质环境中的地质体。
岩石风化指标：定性指标：颜色，矿物蚀变程度，破碎程度及开挖锤击技术特征等。
定量指标：风化孔隙率指标和波速指标等。
风化系数;结构面规模：（1）Ⅰ级指大断层或区域性断层，一般延伸约数公里至数十公里以上，破碎带宽约数米至数十米乃至几百米以上。
（2）Ⅱ级指延伸长而宽度不大的区域性地质界面，百米至千米单位。
（3）Ⅲ级指长度数十米至数百米的断层、区域性节理、延伸较好的层面及层间错动等。
（4）Ⅳ级指延伸较差的节理、层面、次生裂隙、小断层及较发育的片理、劈理面等。
是构成岩块的边界面，破坏岩体的完整性，影响岩体的物理力学性质及应力分布状态。
(数十厘米-米)（5）Ⅴ级又称微结构面。
常包含在岩块内，主要影响岩块的物理力学性质，控制岩块的力学性质。
结构面线密度和间距： 1、线密度(Kd)是指结构面法线方向单位测线长度上交切结构面的条数(条／m)。
2、间距(d)则是指同一组结构面法线方向上两相邻结构面的平均距离。
RQD:岩体质量指标RQD：是长度大于10cm的岩心累计长度与回次进尺的比值。
RQD与方向有关，按地质分层计算RQD值大于20厘米为长柱状；10—20厘米为短柱状；小于1厘米为扁柱状；大于5厘米为块状；2---5厘米为碎块状；小于2厘米为碎屑状、粉末状。
岩体5种结构类型：1.整体状结构 2.块状结构 3.层状结构 4.碎裂状结构 5.散体状结构岩体工程分类的目的：通过分类，概括地反映各类工程岩体的质量好坏，预测可能出现的岩体力学问题，为工程设计，支护衬砌，建筑物选型和施工方法选择提供参数和依据。
第五章结构面的变形与强度性质第五章结构面的变形与强度性质1、岩体稳定性分析和地下水渗流分析通常把岩体视为由岩块（结构体）与结构面组成的地质体。
2、岩体工程中的软弱夹层问题：如黄河小浪底水库工程左坝肩的泥化夹层；葛洲坝水利工程坝基的泥化夹层；黑河水库左坝肩单薄山梁的断层引发的渗漏问题；长江三峡自然坡中的软弱夹层等。
这些软弱结构面在不同程度上影响和控制着工程岩体的稳定性。
因此，结构面变形与强度性质的研究，在工程实践中具十分重要的实际意义：1）大量工程实践表明：在工程荷载（小于10Mpa）范围内，工程岩体的失稳破坏有相当一部分是沿软弱结构面破坏的。
因此，结构面的强度性质的研究是评价岩体稳定性的关键。
2）在工程荷载作用，结构面及其充填物的变形是岩体变形的主要组成部分，控制着工程岩体的变形特性。
3）结构面是岩体中渗透水流的主要通道。
4）工程荷载作用下，岩体中的应力分布受结构面及其力学性质的影响。
第一节结构面的变形性质（特性）结构面的变形包括法向变形和剪切变形两个方面。
一、结构面的法向变形1．法向变形特征（Normal deformation）设不含结构面岩块的变形为ΔV r，含结构面岩块的变形为ΔV t，那么结构面的法向闭合变形ΔV j为：ΔV j=ΔV t－ΔV r由结构面法向应力σn与变形的关系曲线可得如下特征：1）σn↑，ΔV j↑↑，曲线呈上凹型；σn→σ0，σn－ΔV t变陡，与σn－ΔV r大致变形；2）初始压缩阶段，ΔV t 主要由结构面闭合造成的；3）试验研究表明，当c n σσ31=开始，含结构面岩块的变形由以结构面的闭合→岩块的弹性变形；4）σn －ΔV j 曲线的渐近线大致为：ΔV j =V m5）结构面的最大闭合量小于结构面的张开度（e ）。
含结构面的岩块和不含结构面的岩块在法向上加荷、卸荷后的应力—变形曲线，见教材P 76-77（Bandis 等，1983）。
2．法向变形本构方程（法向应力与变形之间的关系）这方面的研究目前仍处于探索阶段，已提出的本构方程都在试验的基础上总结出来的经验方程，如Goodman ，Bandis 及孙广忠等人。
混凝土的强度和变形.试验基础和本构关系混凝土的强度和变形是混凝土介质性质的两个重要方面，对于混凝土结构的设计与施工具有重要意义。
本文将从试验基础和本构关系两方面来阐述混凝土的强度和变形性质。
试验基础混凝土的力学性质可以通过单轴压缩试验、双轴剪切试验、拉伸试验等方式来进行测试。
其中，单轴压缩试验是最为基础也是最常用的一种试验方法。
单轴压缩试验的原理是将混凝土样品放置于压力机中，专门用于进行单轴压缩，通过记录每个阶段的载荷和位移，建立混凝土的应力-应变曲线，此曲线是混凝土力学性质的重要量化表达形式。
另一种常用的试验方法是拉伸试验，其与单轴压缩试验的原理类似，不过是反向加载，通常会使用圆柱试样，主要测量拉伸应变。
在双轴剪切试验中，混凝土试样被切成菱形或矩形，并放置于装有应力传感器的剪切盘上，然后施加水平和垂直挤压力, 进而研究混凝土在双轴剪切下的应力应变关系。
本构关系混凝土的本构关系是表征混凝土力学性质的数学模型。
常用的混凝土本构关系有弹性本构关系、线性本构关系和非线性本构关系等几种。
弹性本构关系是最简单的一种本构关系，它假设混凝土在荷载增加或卸载过程中都保持弹性形态。
即混凝土在弹性阶段逐渐反映应力应变的线性关系，弹性模量E为混凝土在单轴压缩状态下的峰值应力f0除以相应的应变ε0，弹性模量的值一般在10-30 GPa之间。
线性本构关系是一种更加复杂的本构模型，它包括弹性和塑性两个部分，即混凝土在加载到一定应力之后开始发生塑性变形。
这种本构关系的基本特征是，剪切强度和体积强度在整个应变区间内保持不变，并且在一定的应力下，应变达到一定程度后应力就将陡然下降。
线性本构关系是常用的本构关系之一，可用于简单的混凝土结构设计中。
非线性本构关系则是一种更加完整复杂的模型，据此可以实现更准确地计算混凝土的强度和变形性能。
这种模型包括多个塑性分支，在每个塑性分支中都有一个极限应变和一个极限应力，表示了混凝土在塑性阶段内随着应变增加而发生的不同形式的塑性变形。
第五章结构面的变形与强度性质第一节概述在岩体稳定性和地下水渗流分析中，通常把岩体视为岩块(结构体)与结构面组成的割裂体。
在国内外已建和在建的岩体工程中普遍存在有软弱夹层问题。
如黄河小浪底水库工程左坎肩砂岩中由薄层粘土岩泥化形成的泥化夹层；葛洲坝水利工程坝基的泥化夹层，还有长江三峡自然岸坡中的各种软弱夹层等。
都不同程度地影响和控制着所在工程岩体的稳定性。
因此，岩体结构面力学和水力学性质的研究，是岩体力学和工程地质学中重要的研究课题之一，其中结构面变形与强度性质的研究，在工程实践中具有十分重要的实际意义，这主要有以下几方面的原因。
(1)大量的工程实践表明：在工程荷载(一般小于10MPa)范围内，工程岩体的失稳破坏有相当一部分是沿软弱结构面破坏的。
如法国的马尔帕塞坝坝基岩体、意大利瓦依昂水库库岸滑坡、中国拓溪水库塘岩光滑坡等等，都是岩体沿某些软弱结构面滑移失稳而造成的。
这时，结构面的强度性质是评价岩体稳定性的关键。
(2)在工程荷载作用下，结构面及其充填物的变形是岩体变形的主要组分，控制着工程岩体的变形特性。
(3)结构面是岩体中渗透水流的主要通道。
在工程荷载作用下，结构面的变形又将极大地改变岩体的渗透性、应力分布及其强度。
因此，预测工程荷载作用下岩体渗透性的变化，必须研究结构面的变形性质及其本构关系。
(4)工程荷载作用下，岩体中的应力分布也受结构面及其力学性质的影响。
由于岩体中的结构面是在各种不同地质作用中形成和发展的。
因此，结构面的变形和强度性质与其成因及发育特征密切相关。
结构面的成因类型及其特征在第二章第二节中已有详细介绍，本章主要讨论结构面的变形与强度性质。
结构面的变形与强度性质主要通过室内外岩体力学试验进行研究。
第二节结构面的变形性质一、结构面的法向变形性质(一)法向变形特征在同一种岩体中分别取一件不含结构面的完整岩块试件和一件含结构面的岩块试件。
然后，分别对这两种试件施加连续法向压应力，可得到如图5-1所示的应力 变形关系曲线。
混凝土的强度与变形关系原理一、引言混凝土是一种重要的建筑材料，其强度与变形关系是其物理力学性能的重要指标之一。
混凝土的强度与变形关系是指在外界施加荷载作用下，混凝土的应变与应力之间的关系。
混凝土的强度与变形关系研究对于深入了解混凝土的力学性能和设计混凝土结构具有重要意义。
二、混凝土的组成与基本性质混凝土是由水泥、砂子、石子和水按照一定比例混合而成的一种建筑材料。
水泥是混凝土的胶凝材料，砂子和石子是混凝土的骨料，水则是混凝土的调节剂。
混凝土的基本性质有强度、刚度、耐久性、抗渗性等。
三、混凝土的强度混凝土的强度是指在外界荷载作用下，混凝土抵抗破坏的能力。
混凝土的强度可以分为抗压强度、抗拉强度、抗剪强度等。
其中抗压强度是混凝土最基本的强度指标，也是混凝土设计的主要依据。
四、混凝土的变形特性混凝土的变形是指在外界荷载作用下，混凝土产生的应变。
混凝土的变形特性可以分为弹性变形和塑性变形。
弹性变形是指在荷载作用下，混凝土恢复原状的能力。
塑性变形是指在荷载作用下，混凝土无法恢复原状的变形。
五、混凝土的强度与变形关系混凝土的强度与变形关系是指在荷载作用下，混凝土的应变与应力之间的关系。
混凝土的强度与变形关系可以用应力-应变曲线表示。
应力-应变曲线是指在荷载作用下，混凝土的应变与应力之间的关系曲线。
六、混凝土的应力-应变曲线混凝土在受到荷载作用下，会产生应变，同时产生应力。
混凝土的应力-应变曲线可以分为弹性阶段、屈服阶段、加劲阶段和破坏阶段。
1. 弹性阶段弹性阶段是指荷载作用下，混凝土产生的应变是弹性变形，混凝土的应力与应变成正比关系，且比例系数为弹性模量。
当荷载消失时，混凝土恢复原状。
2. 屈服阶段屈服阶段是指荷载作用下，混凝土产生的应变逐渐增加，同时混凝土的应力不再成正比关系，开始出现非线性变化。
当混凝土的应力达到一定值时，混凝土开始发生塑性变形，即进入屈服阶段。
在屈服阶段，混凝土的应变逐渐增加，但应力增长缓慢。
第五章结构面的变形与强度性质1、岩体稳定性分析和地下水渗流分析通常把岩体视为由岩块（结构体）与结构面组成的地质体。
2、岩体工程中的软弱夹层问题：如黄河小浪底水库工程左坝肩的泥化夹层；葛洲坝水利工程坝基的泥化夹层；黑河水库左坝肩单薄山梁的断层引发的渗漏问题；长江三峡自然坡中的软弱夹层等。
这些软弱结构面在不同程度上影响和控制着工程岩体的稳定性。
因此，结构面变形与强度性质的研究，在工程实践中具十分重要的实际意义：1）大量工程实践表明：在工程荷载（小于10Mpa）范围内，工程岩体的失稳破坏有相当一部分是沿软弱结构面破坏的。
因此，结构面的强度性质的研究是评价岩体稳定性的关键。
2）在工程荷载作用，结构面及其充填物的变形是岩体变形的主要组成部分，控制着工程岩体的变形特性。
3）结构面是岩体中渗透水流的主要通道。
4）工程荷载作用下，岩体中的应力分布受结构面及其力学性质的影响。
第一节结构面的变形性质（特性）结构面的变形包括法向变形和剪切变形两个方面。
一、结构面的法向变形1．法向变形特征（Normal deformation）设不含结构面岩块的变形为ΔV r，含结构面岩块的变形为ΔV t，那么结构面的法向闭合变形ΔV j为：ΔV j=ΔV t－ΔV r由结构面法向应力σn与变形的关系曲线可得如下特征：1）σn↑，ΔV j↑↑，曲线呈上凹型；σn→σ0，σn－ΔV t变陡，与σn－ΔV r大致变形；2）初始压缩阶段，ΔV t 主要由结构面闭合造成的；3）试验研究表明，当c n σσ31=开始，含结构面岩块的变形由以结构面的闭合→岩块的弹性变形；4）σn －ΔV j 曲线的渐近线大致为：ΔV j =V m5）结构面的最大闭合量小于结构面的张开度（e ）。
含结构面的岩块和不含结构面的岩块在法向上加荷、卸荷后的应力—变形曲线，见教材P 76-77（Bandis 等，1983）。
2．法向变形本构方程（法向应力与变形之间的关系）这方面的研究目前仍处于探索阶段，已提出的本构方程都在试验的基础上总结出来的经验方程，如Goodman ，Bandis 及孙广忠等人。
1）古德曼（Goodman ，1974）双曲线函数拟合结构面法向应力σn 与闭合变形ΔV j （mm ）间的本构关系：i j m j n V V V σσ⎪⎪⎭⎫⎝⎛+∆-∆=1 或 nim m j V V V σσ1-=∆ 式中：σi 为结构面所受的初始应力。
2）班迪斯等（Bandis 等，1983）图5.1 典型岩块和结构面法向变形曲线bV a V b a V jn jj n -∆=⇒∆-∆=1σσ当σn →∞时，ΔV j →baV m =m V a b =∴由初始法向强度的定义得：a V ab a VK j j V j V j nni 1)1(1020=⎥⎥⎦⎤⎢⎢⎣⎡∆-=⎪⎪⎭⎫⎝⎛∆∂∂=→∆→∆σ jm j m ni n V V V V K ∆-∆=∴σ3．法向刚度的确定（normal stiffness ）1）定义：K n 为在法向应力作用下，结构面产生单位法向变形所需的应力。
jnn V K ∆∂∂=σ （Mpa/cm ） 试验（室内压缩试验、现场压缩变形试验如中心孔承压板法）求得结构面的σn －ΔV j 曲线→K n 。
中心孔承压极法：VK nn ∆∆=σ 2）不同法向应力下结构面的法向刚度K n ： 由法向刚度的定义：2)1(Bandis m j ni n j m j m ni n jnn V V K K V V V V K V K ∆-=⇒⎪⎪⎭⎪⎪⎬⎫∆-∆=∆∂∂=σσ的本构方程 又 nm ni mn j V K V V σσ+=∆代入K n 得：2)1(nm ni n nin V K K K σσ+-=式中，K ni 、V m 可通过室内含结构面岩块压缩试验求得。
如无试验资料时，可用Bandis （1983）提出的经验方程求取：图5.2 法向刚度Kn 的确定⎪⎪⎩⎪⎪⎨⎧++=⎪⎭⎫ ⎝⎛++-=Dm ni e JCS C JRC B A V e JCS JRC K )()(02.075.115.7 其中，e 为结构面的张开度；JRC 为结构面的粗糙度系数；JCS 为结构面的壁岩强度。
二、结构面的剪切变形1．剪切变形特征1）非线性的，可分为脆性变形和塑性变形如图5.3所示。
①有一定宽度的破碎带、软弱夹层及含较厚充填物的裂隙、节理等软弱结构面的τ—Δu 曲线多属于塑性变形型；②无充填且较粗糙的硬性结构面则属于脆性变形型。
2）峰值位移f u ∆受其风化程度的影响如图5.4所示；3）剪切刚度K s 受风化程度的影响； 4）K s 具明显的尺寸效应； 5）Ks 随σn ↑而↑。
2．剪切变形本构方程卡尔哈韦（Kalhaway ，1975）τ—Δu 曲线用双曲函数拟合得：un m u∆+∆=τm ，n 为双曲线的形状系数，ultxi n K m τ1,1==3．剪切刚度的确定K s （shear stiffness ）uK S ∆∂∂=τ（峰值τ—Δu 曲线上任一点的切线斜率如图5.5所示）图5.3 结构面剪切变形的基本模型图5.4 不同σn 下的灰岩节理面剪切变形曲线图5.5 Ks 的确定示意图此外，巴顿（Barton ，1977）和乔贝（Choubey ，1977）提出的K s 经验公式：)lg (tg 100r n n s JCS JRC L K φσσ+=式中：L 为剪切结构面的长度； φr 为结构面的残余摩擦角。
第二节 结构面的强度性质（力学性质）重点研究它的抗剪强度。
影响结构面抗剪强度的因素：结构面的形态、连续性、胶结充填特征及壁岩性质、次生变化和受力历史等等。
根据结构面的形态、充填情况及连续性等特征，将其划分为四类： ⎪⎪⎪⎩⎪⎪⎪⎨⎧.;);(;)(有充填的软弱结构面非贯通断续的结构面硬性结构面面粗糙起伏无充填的结构无充填的结构面光滑平直 一、平直无充填的结构面包括：剪性破裂面如剪节理、剪裂隙；脆性断层；发育较好的层理面与片理面。
特点：平直、光滑，只具有微弱的风化蚀变。
抗剪强度：τ=σtg φj +C j （有些教材为τ=σtg φ，因平直、光滑无充填C =0） σ为法向应力；φj 、C j 为结构面的摩擦角和粘聚力。
二、粗糙起伏无充填的结构面特点：具有明显的粗糙起伏度。
当σn 较小时→剪胀效应（爬坡效应）τ↑ 当σn ↑→一定值时→啃断效应 τ↑ 1．规则锯齿形结构面（理想模型）1）设起伏角i ，起伏差h ，齿摩擦角φb 且C b =0 根据力的平衡：（滑移面上的σn 和τn ）⎪⎩⎪⎨⎧-=+=ii ii n n sin cos cos sin σττστσ 又由Coulomb-Navier 判据：τn =σn tg φb∴ τ=σtg （φb +i ） ①说明：①式为法向应力σ较低时的情况，同时说明，因为起伏度的存在可增大结构面的摩擦角，φb →φb +i 。
2）当法向应力σ↑→定值σ1后，凸起被剪断，此时：τ=σtg φb +C ②φ、C 为结构面壁岩的内摩擦角和内聚力。
由①和②可得剪断凸起的条件：φφσtg )(tg 1-+=i Cb⎩⎨⎧+⋅=≥+⋅=⇒.tg ,);(tg),(11C i b φστσσφστσσ时当较小时＜当 2．不规则起伏结构面绝大多数粗糙无充填的结构面将是不规则起伏的。
1）巴顿（Barton ，1982）的结构面抗剪强度公式 认为应采用剪胀角来表示该种结构面的抗剪强度。
剪胀角（αd ）（Angle of dilation ）：结构面在剪切变形过程中所发生的（垂直）法向位移ΔV 与切向（水平）位移之比的反正切值。
即：)(tg 1uVd ∆∆=-α 通过大量的详细实验研究，他得出了τ与αd 以及JCS 与αd 之间的关系：⎪⎩⎪⎨⎧=︒+⋅=σααστJCSJRC d d tg 2)88.3278.1(tg图5.6 粗糙起伏无填充结构面的抗剪强度分析图)lg(tg u JCSJRC φσστ+⋅=⇒式中：φu 为岩石基本内摩擦角（平滑锯开面的内摩擦角）。
2）莱旦依等（Ladanyi 等，1970）utg )1(1)tg )(1(φτφστV a a V a s rs u s --++-=a s —剪断率；V —剪胀率。
三、非贯通断续的结构面由裂隙面和非贯通的岩桥组成。
假定剪切面上应力分布均匀，则τ=K 1C j +(1-K 1)C +σ［K 1tg φj +(1-K 1)tg φ］式中：K 1—线连续性系数（或裂隙连通率）；C j ，φj —裂隙面的粘聚力与摩擦角；C ，φ—岩石的粘聚力与摩擦角。
（目前已有人用断裂力学理论开展此方面的研究。
）四、具有充填物的软弱结构面泥化夹层、各种夹泥层，其力学性质常与充填物的成分、结构及充填程度和厚度等有关。
（参见孙广忠的《岩体结构力学》） 1．物质成分的影响按充填物的颗粒成分，该结构面大致可分为如下几种类型： 泥化夹层；夹泥层；碎屑夹泥层；碎屑夹层。
变形机制：塑性曲线型→脆性曲线型一般来说，软弱结构面的抗剪强度τ，随充填物的粘土含量↑而↓，随碎屑成分增加和颗粒增大而↑。
2．充填程度及厚度的影响充填度：充填物厚度d 与面起伏差h 之比（d /h ）。
一般地，d /h 越小，τ越大；反之，抗剪强度越小。
3．充填物的结构特征结构疏松且具定向排列时，结构面的抗剪强度较低，反之，τ较高。
4．水的影响指的是充填物中的水对结构面强度的影响。
用含水率表征，τ随含水率的增高而↓。
