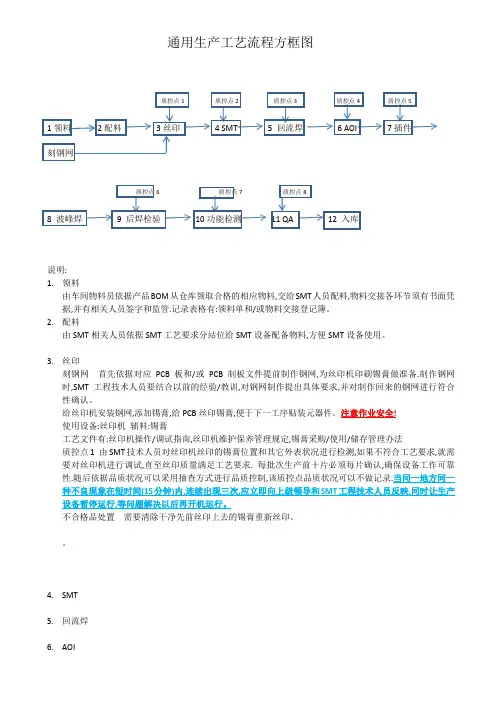

通用生产工艺流程方框图8 波峰焊12 入库说明:1.领料由车间物料员依据产品BOM从仓库领取合格的相应物料,交给SMT人员配料,物料交接各环节须有书面凭据,并有相关人员签字和监管.记录表格有:领料单和/或物料交接登记簿。
2.配料由SMT相关人员依据SMT工艺要求分站位给SMT设备配备物料,方便SMT设备使用。
3.丝印刻钢网首先依据对应PCB板和/或PCB制板文件提前制作钢网,为丝印机印刷锡膏做准备.制作钢网时,SMT工程技术人员要结合以前的经验/教训,对钢网制作提出具体要求,并对制作回来的钢网进行符合性确认。
给丝印机安装钢网,添加锡膏,给PCB丝印锡膏,便于下一工序贴装元器件。
注意作业安全!使用设备:丝印机辅料:锡膏工艺文件有:丝印机操作/调试指南,丝印机维护保养管理规定,锡膏采购/使用/储存管理办法质控点1 由SMT技术人员对丝印机丝印的锡膏位置和其它外表状况进行检测,如果不符合工艺要求,就需要对丝印机进行调试,直至丝印质量满足工艺要求. 每批次生产前十片必须每片确认,确保设备工作可靠性.随后依据品质状况可以采用抽查方式进行品质控制,该质控点品质状况可以不做记录.当同一地方同一种不良现象在短时间(15分钟)内,连续出现三次,应立即向上级领导和SMT工程技术人员反映,同时让生产设备暂停运行,等问题解决以后再开机运行。
不合格品处置需要清除干净先前丝印上去的锡膏重新丝印。
4.SMT5.回流焊6.AOI7.插件元器件预成型因生产需要,需在插装前对某些元器件进行预处理,然后再投入使用。
注意作业安全!车间作业员根据相关作业要求,领取所需型号元器件,并把元件正确插装到指定位置,且未对其它元器件造成损坏。
使用设备:成型/加工设备,治具,夹具,等等。
工艺文件:上述设备采购使用维护和保养管理规定,作业指导书质控点 5 采用自检和/或他检方式,对所插装的元器件进行型号/方向/位置/数量等方面确认,保证流入到下一工序的产品符合工艺和品质要求.该质控点可以不做记录,当采用他检方式,一般需要他检方做检验报表。
焦化厂生产工序及工艺流程焦化厂的生产车间由备煤筛焦车间、炼焦车间、煤气净化车间及相配套的公用工程组成。
产品焦炭和副产品煤焦油、硫膏、硫铵、粗苯等外售。
焦炉煤气经净化后，部分返回焦炉和化产系统作为燃料气，剩余煤气全部外供发电用燃料气。
焦化厂主要生产工序包括：备煤，炼焦、熄焦，筛贮焦，冷鼓、电捕、脱硫及硫回收、蒸氨、硫铵、洗脱苯等工序。
洗精煤—备配煤—炼焦—熄焦—筛贮焦—煤气净化及化产回收—煤气外送。
生产工序如下图所示：外供燃料气1. 备配煤工序备配煤是焦化工程的第一道工序，主要是负责洗精煤的贮运、配煤、粉碎、输送，为焦炉提供合格原料。
备配煤工序主要由储煤场及地下配煤槽、粉碎机楼和胶带机通廊及转运站等组成。
2. 炼焦、熄焦工序炼焦、熄焦是焦化工程的第二步工序，也是最核心的工艺，主要负责将合格的配合精煤采用高温干馏工艺炼成焦炭，并采用湿法熄焦工艺将焦炭熄火降温。
炼焦过程副产荒煤气。
焦化厂炼焦、熄焦工序包括1#、2#焦炉、煤塔、间台、端台、炉门修理站、推焦杆及煤槽底板更换站、装煤出焦除尘地面站、熄焦系统、熄焦塔、晾焦台、粉焦沉淀池、熄焦泵房、烟囱及相应配套焦炉机械。
3. 筛贮焦工序筛贮焦是焦化工程的第三步工序，筛贮焦工序主要负责将炼焦工序熄火的焦炭进行筛分、输送、储存。
焦炭筛分为>35mm、35-15mm、<15mm三个级别外售。
4. 冷凝鼓风工序冷凝鼓风工序的主要任务是对来自焦炉的荒煤气进行冷凝冷却、加压，脱除煤气中的萘及焦油雾，焦油与氨水的分离贮存及焦油、循环氨水、剩余氨水的输送等。
5. 脱硫及硫回收工序脱硫及硫回收工序的任务是将来自冷凝鼓风工序焦炉煤气中所含各种硫化物和氰化物脱除，使煤气中的硫化氢含量脱至200mg/Nm3以下送出。
浮选出的硫泡沫经熔硫釜连续熔硫，副产硫磺外售。
6. 蒸氨工序蒸氨工序的任务是将冷鼓来的剩余氨水在蒸氨塔中用蒸汽蒸出，蒸出的氨汽经氨分缩器冷却，冷凝下来的液体入蒸氨塔顶作回流，未冷凝的氨汽用循环水冷凝成浓氨水送脱硫工序作为脱硫补充液。

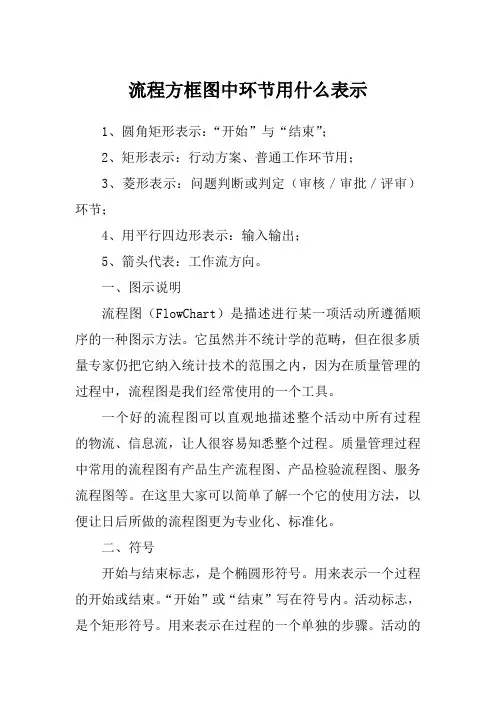

流程方框图中环节用什么表示1、圆角矩形表示：“开始”与“结束”；2、矩形表示：行动方案、普通工作环节用；3、菱形表示：问题判断或判定（审核／审批／评审）环节；4、用平行四边形表示：输入输出；5、箭头代表：工作流方向。
一、图示说明流程图（FlowChart）是描述进行某一项活动所遵循顺序的一种图示方法。
它虽然并不统计学的范畴，但在很多质量专家仍把它纳入统计技术的范围之内，因为在质量管理的过程中，流程图是我们经常使用的一个工具。
一个好的流程图可以直观地描述整个活动中所有过程的物流、信息流，让人很容易知悉整个过程。
质量管理过程中常用的流程图有产品生产流程图、产品检验流程图、服务流程图等。
在这里大家可以简单了解一个它的使用方法，以便让日后所做的流程图更为专业化、标准化。
二、符号开始与结束标志，是个椭圆形符号。
用来表示一个过程的开始或结束。
“开始”或“结束”写在符号内。
活动标志，是个矩形符号。
用来表示在过程的一个单独的步骤。
活动的简要说明写在矩形内。
判定标志，是个菱形符号。
用来表示过程中的一项判定或一个分岔点，判定或分岔的说明写在菱形内，常以问题的形式出现。
对该问题的回答决定了判定符号之外引出的路线，每条路线标上相应的回答。
流线标志。
用来表示步骤在顺序中的进展。
流线的箭头表示一个过程的流程方向。
文件标志。
用来表示属于该过程的书面信息。
文件的题目或说明写在符号内。
连接标志，是个圆圈符号。
用来表示流程图的待续。
圈内有一个字母或数字。
在相互联系的流程图内，连接符号使用同样的字母或数字，以表示各个过程是如何连接的。
三、形式流程图常用的形式有两种：1）上下流程图上下流程图是最常见的一种流程图，它仅表示上一步与下一步的顺序关系。
如下图是一家公司采购件进货过程。
2）矩阵流程图矩阵流程图不仅表示下下关系，还可以看出某一过程的责任部门。
扩展资料：功能以特定的图形符号加上说明，表示算法的图，称为流程图或框图。
流程图是流经一个系统的信息流、观点流或部件流的图形代表。

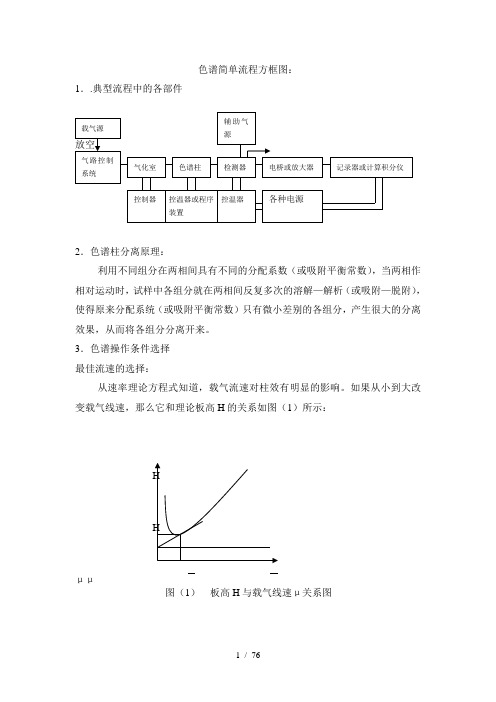

色谱简单流程方框图：1．.典型流程中的各部件2．色谱柱分离原理：利用不同组分在两相间具有不同的分配系数（或吸附平衡常数），当两相作相对运动时，试样中各组分就在两相间反复多次的溶解—解析（或吸附—脱附），使得原来分配系统（或吸附平衡常数）只有微小差别的各组分，产生很大的分离效果，从而将各组分分离开来。
3．色谱操作条件选择最佳流速的选择：从速率理论方程式知道，载气流速对柱效有明显的影响。
如果从小到大改变载气线速，那么它和理论板高H的关系如图（1）所示：μμ图（1）板高H与载气线速μ关系图曲线的最低点，即H最小则柱效最高，此点对应的流速即是最佳线速度。
对N2来说，最佳线速为420~600cm/min；而H2则为600~720cm/min。
在实际工作中，往往采用稍高于最佳线速的流速，以缩短分析时间。
对于一个内径为4mm 的填充柱，载气流速多选用50~80ml/min。
4．固定相的使用温度X围任何一种固定相，都有其使用温度X围。
如柱温超过其上限，则固定相会流失或分解，使柱寿命缩短甚至失效，而且污染检测器；如果低于其下限，则固定液粘度变大，使组分在液相中的扩散系数D L加大，而使传质阻力增高，柱效降低。
往往还会出现异常现象，表现为峰形不正常。
如果低于固定液的凝固点时，则其已不是液相了，失去了分配能力。
一般说来，提高柱温，各组分的挥发度都增加，分配系统变小而组分靠拢，溶剂效率降低，不利于分开。
但操作速度快，分析周期短；降低柱温，有利于分离。
但柱温太低，组分蒸气在两相中的扩散传质速率大为减小，分配不能迅速达到平衡，致使峰形变宽、柱效下降，并延长分析时间。
甚至组分蒸气会冷凝下来，使分析不能正常进行。
5．汽化温度对气化温度的要求：应有足够的温度和热容量使被测试样瞬时汽化。
一般高于柱温50℃以上，或比样品中组分的最高沸点高出20~40℃；试样在该温度下，不被分解。
汽化温度不足的危害：峰形变宽、峰不对称，降低柱效及分离度；峰形异常，不能重复。
程序流程图规范1．引言国际通用的流程图形态和程序：开始（六角菱型）、过程（四方型）、决策（菱型）、终止（椭圆型）。
在作管理业务流程图时，国际通用的形态：方框是流程的描述；菱形是检查、审批、审核（一般要有回路的）；椭圆一般用作一个流程的终结；小圆是表示按顺序数据的流程；竖文件框式的一般是表示原定的程序；两边文件框式的一般是表示留下来的资料数据的存储。
2．符号用法程序流程图用于描述程序内部各种问题的解决方法、思路或算法。
图标准程序流程图符号1)数据：平行四边形表示数据，其中可注明数据名、来源、用途或其它的文字说明。
此符号并不限定数据的媒体。
2)处理：矩形表示各种处理功能。
例如，执行一个或一组特定的操作，从而使信息的值，信息形式或所在位置发生变化，或是确定对某一流向的选择。
矩形内可注明处理名或其简要功能。
3)特定处理：带有双纵边线的矩形表示已命名的特定处理。
该处理为在另外地方已得到详细说明的一个操作或一组操作，便如子例行程序，模块。
矩形内可注明特定处理名或其简要功能。
4)准备：六边形符号表示准备。
它表示修改一条指令或一组指令以影响随后的活动。
例如，设置开关，修改变址寄存器，初始化例行程序。
5)判断：菱形表示判断或开关。
菱形内可注明判断的条件。
它只有一个入口，但可以有若干个可供选择的出口，在对符号内定义各条件求值后，有一个且仅有一个出口被激活，求值结果可在表示出口路径的流线附近写出。
6)循环界限：循环界限为去上角矩形或去下角矩形，分别表示循环的开始和循环的结束。
一对符号内应注明同一循环标识符。
可根据检验终止循环条件在循环的开始还是在循环的末尾，将其条件分别在上界限符内注明（如：当A>B）或在下界限符内注明（如：直到C<D）。
图1-2给出了当终止条件成立时进入循环和直到终止条件成立退出循环的两种不同的表示。
图两种循环表示7)连接符：圆表示连接符，用以表明转向流程图的它处，或从流程图它处转入。
它是流线的断点。
工艺流程图专题一、工艺流程路线示意图箭头：进入的是投料（即反应物），出去的是生成物（包括主产物和副产物）。
出线、进线：表示物料流向或操作流程；反向线：表示物质循环使用；方框：表示经过反应或操作后剩余的物质。
二、工艺流程题的解题方法与策略1．一般采用首尾分析法，明确原始物质及目标产物2．读流程，观其大略，找出流程主线(即从流程开始到达产品或是达成实验目的的为主线，其他的是支线，如上图)。
3．常考的操作术语及目的：（1）对原料进行预处理的常用方法及其作用①粉碎（研磨）：增大反应物的，加快或使反应。
②灼烧（煅烧）：使固体在高温下分解或使杂质在高温下氧化、分解等。
使反应充分进行或增大转化率。
（2）明确常用的分离方法①过滤：和的分离。
所需仪器有铁架台(带铁圈)、滤纸、。
洗涤：尽量除去晶体表面的杂质或干扰物质。
干燥：除去固体中的水。
4．答题技巧：（1）所设问题一般都是孤立的，在解答时不要求流程全看懂后再解答，看不懂的地方先跳过去，继续解答后面的问题。
有时候可以直接使用“节点法”进行解题，即进入“节点”的物质是反应物，流出“节点”的是生成物。
（2）抓住一个关键点：一切反应或操作都是为了获得产品或是达成实验的目的。
（3）推断流程图某一步中的物质，可以从上一步操作中反应物可能发生的反应入手进行分析，同时需注意所加试剂是否有过量（剩余），要关注物质在流程“节点”中转移情况（三大转移）：反应产物转移；不反应物质转移和过量物质转移。
（4）陌生化学方程式的书写：根据箭头方向，箭头进入的是投料(即反应物)，出去的是生成物(包括主产物和副产物)；若从已知信息中找出的反应物和生成物不满足质量守恒定律，可以在反应物或生成物中加上水，然后进行配平，还应注意反应条件的有关信息；若在空气中煅烧或通入空气则还需考虑空气中的氧气是否参与反应。
（5）循环利用的物质：某物质不在流程的主线上而在流程的支线上，它是某一步骤中的产物同时也是另一步骤中的原料，它即是这个流程中的循环利用物质。
流程图 ppt
流程图是用来描述一个过程中的各个步骤和它们之间的关系的一种图形化表示方法。
它以方框和箭头组成，方框表示步骤，箭头表示步骤之间的顺序。
一般流程图包括四个主要的元素：起始和结束，操作，决策和判断，以及箭头。
起始和结束用矩形框表示，表示整个流程的开始和结束。
操作用矩形框表示，表示具体的操作步骤。
决策和判断用菱形框表示，表示需要进行选择或判断的步骤。
箭头表示步骤之间的流向，从一个步骤指向另一个步骤，表示执行的顺序。
实际应用中，可以使用PPT软件来绘制流程图。
以下是绘制
流程图的基本步骤：
1. 打开PPT软件，进入编辑状态。
2. 在第一张幻灯片上选择一个合适的布局，作为流程图的基础。
3. 在幻灯片上选择矩形形状工具，绘制一个矩形框来表示起始。
4. 在幻灯片上绘制一条指向下一个步骤的箭头。
5. 在下一个步骤的位置上绘制矩形框，表示下一个操作。
6. 重复步骤4和步骤5，绘制出整个流程的所有操作和步骤。
7. 当遇到需要进行选择或判断的步骤时，在幻灯片上绘制菱形框，并在菱形框中填写相应的条件或判断。
8. 根据实际需要，可以在箭头上标记相应的说明信息，例如“是”或“否”。
9. 完成整个流程图的绘制后，可以对流程图进行格式调整，例
如选择合适的颜色、字体、大小等。
10. 最后，保存PPT文件，流程图即可完成。
流程图可以帮助我们清晰地了解一个过程中的各个步骤和它们之间的关系，从而更加方便地进行组织和管理。
无论是在工作中还是学习中，流程图都是一种非常有用的工具。
过程流程图怎么做过程流程图是用来展示一个过程的步骤和关系的图表。
它通常由一系列的方框和箭头组成，每个方框代表一个步骤，箭头表示步骤之间的关系。
通过过程流程图，可以清晰地显示出一个过程的顺序和逻辑。
下面将介绍如何制作一份过程流程图。
一、确定过程的目标和范围在开始制作过程流程图之前，首先需要明确过程的目标和范围。
目标是指要实现的结果，范围是指过程所涵盖的步骤以及参与者。
二、识别过程的步骤在确定过程的目标和范围之后，需要逐步识别过程中的主要步骤。
这些步骤应该按照逻辑顺序排列，确保过程的连续性。
三、绘制流程图的主要元素过程流程图包括方框和箭头两种主要元素。
方框用来表示每个步骤，箭头表示步骤之间的关系。
1. 绘制方框：每个步骤应该用一个方框表示。
方框应该具有统一的大小和形状，可以使用矩形或圆角矩形。
2. 绘制箭头：箭头用来表示步骤之间的关系，例如顺序、条件、并发等。
箭头应该从一个方框指向下一个方框，并标注清楚箭头的类型。
四、添加文字说明在每个方框内添加文字说明，用来描述每个步骤的具体内容和目的。
文字应该简洁明了，能够清晰地表达步骤的含义。
五、优化和美化完成初步绘制后，可以对流程图进行优化和美化。
可以调整方框和箭头的位置和大小，使整个流程图看起来更加整齐和美观。
还可以使用颜色、线条等元素增加视觉效果。
六、审查和修改绘制过程流程图后，应该仔细审查和检查，确保流程的连续性和正确性。
如果发现问题或需要修改的地方，应及时进行修正。
七、保存和分享最后，将绘制完成的过程流程图保存为适当的文件格式，可以是图像文件或电子文件。
根据需要，可以将流程图分享给他人，以进行讨论和反馈。
总结：制作一份过程流程图的关键是明确过程的目标和范围，识别主要步骤，并通过方框和箭头构建流程图。
在绘制过程中，应添加文字说明，优化美化图表，并进行审查和修改。
最后，保存并分享流程图，以便于使用和讨论。
过程流程图能够帮助人们更好地理解和组织一个过程，提高工作的效率和质量。
草浆磨前浆槽磨浆机磨后浆槽
化学苇浆板磨前浆槽磨浆机磨后浆槽
化学木浆板磨前浆槽磨浆机磨后浆槽
水封池白水
配浆池成浆池高位箱
圆网浓缩机伏损池
压榨部排地沟
喷水
高频疏解机
蒸发水前干燥部不可回收损失
表面施胶胶料
成品卷取压光后干燥部不可回收损失
蒸发水
题目：年产10万吨文化用纸综合工厂日产100吨胶版纸造纸车间打浆流送工段工程设计。
你现在需要收集资料进行如下工作：
1、流程方框图设计；
2、根据流程方框图进行浆水平衡计算。
附件是毕业设计所需要的流程方框图，你看看。
所谓的流程方框图就是一个简单的流程，能够清楚地表达整个生产中所需要使用的设备、所使用原料；而且能清楚地看到所使用设备在生产中的位置、所使用的原料在生产中的什么地方添加、添加量是多少。
如附件所示，附件中没有添加量，需要你自己完善。
在完备的流程方框图上，进行浆水平衡计算，浆水平衡计算可以参考工厂设计书上的内容来进行。
计算中需要一些已知的数值，这些数值需要通过你在实习中的资料收集得到，如果工艺参数的数据不清楚，你可以参考以前同学的毕业设计来获取。
