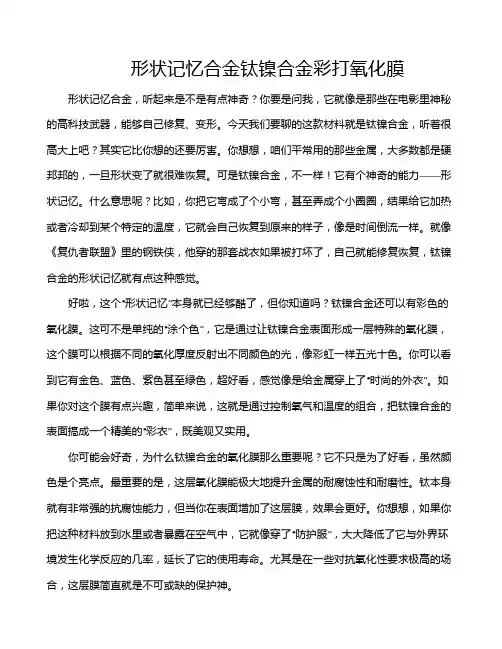

2009形状记忆合金

形状记忆合金钛镍合金彩打氧化膜形状记忆合金，听起来是不是有点神奇？你要是问我，它就像是那些在电影里神秘的高科技武器，能够自己修复、变形。

今天我们要聊的这款材料就是钛镍合金，听着很高大上吧？其实它比你想的还要厉害。

你想想，咱们平常用的那些金属，大多数都是硬邦邦的，一旦形状变了就很难恢复。

可是钛镍合金，不一样！它有个神奇的能力——形状记忆。

什么意思呢？比如，你把它弯成了个小弯，甚至弄成个小圈圈，结果给它加热或者冷却到某个特定的温度，它就会自己恢复到原来的样子，像是时间倒流一样。

就像《复仇者联盟》里的钢铁侠，他穿的那套战衣如果被打坏了，自己就能修复恢复，钛镍合金的形状记忆就有点这种感觉。

好啦，这个“形状记忆”本身就已经够酷了，但你知道吗？钛镍合金还可以有彩色的氧化膜。

这可不是单纯的“涂个色”，它是通过让钛镍合金表面形成一层特殊的氧化膜，这个膜可以根据不同的氧化厚度反射出不同颜色的光，像彩虹一样五光十色。

你可以看到它有金色、蓝色、紫色甚至绿色，超好看，感觉像是给金属穿上了“时尚的外衣”。

如果你对这个膜有点兴趣，简单来说，这就是通过控制氧气和温度的组合，把钛镍合金的表面搞成一个精美的“彩衣”，既美观又实用。

你可能会好奇，为什么钛镍合金的氧化膜那么重要呢？它不只是为了好看，虽然颜色是个亮点。

最重要的是，这层氧化膜能极大地提升金属的耐腐蚀性和耐磨性。

钛本身就有非常强的抗腐蚀能力，但当你在表面增加了这层膜，效果会更好。

你想想，如果你把这种材料放到水里或者暴露在空气中，它就像穿了“防护服”，大大降低了它与外界环境发生化学反应的几率，延长了它的使用寿命。

尤其是在一些对抗氧化性要求极高的场合，这层膜简直就是不可或缺的保护神。

其实钛镍合金的形状记忆效果和氧化膜并不是孤立存在的。

你把它俩结合起来，会有很多有趣的应用，比如在航空航天领域、医疗器械上都能找到它们的身影。

咱们平时能接触到的，比如一些眼镜架、机械零部件等，它们之所以可以长期使用而不变形，背后大多都离不开钛镍合金的身影。

形状记忆合金（shape memory alloys，SMA）是一种由两种以上金属元素构成、能够在温度和应力作用下发生相变的新型功能材料，通过热弹性与马氏体相变及其逆变而具有独特的形状记忆效应、相变伪弹性等特性，广泛应用于航空航天、生物医疗、机械电子、汽车工业、建筑工程等领域。

形状记忆合金按合金种类主要分为镍钛基形状记忆合金（Ni-Ti SMA）、铜基形状记忆合金（Cu SMA）、铁基形状记忆合金（Fe SMA）3类。

其中，镍钛基形状记忆合金包括Ni-Ti-Cu、Ni-Ti-Co、Ni-Ti-Fe、Ni-Ti-Nb等具有较高实用价值的记忆合金；铜基形状记忆合金主要有Cu-Zn、Cu-Zn-Al、Cu-Zn-Sn、Cu-Zn-Si、Cu-Zn-Ga、Cu-Sn等种类；铁基形状记忆合金主要有Fe-Pt、Fe-Mn-Si、Fe-Ni-Co-Ti、Fe-Mn-Al-Ni、Fe-C-Mn-Si-Cr-Ni等种类。

1/形状记忆合金的研究现状形状记忆合金因其独特的形状记忆效应一直是各主要国家的研究热点。

近年来，美国、欧洲、日本等国家和地区针对形状记忆合金制备工艺、成分配比、与先进制造技术结合的研究已取得显著的进展，尤其以4D打印技术为代表的先进制造技术使用形状记忆合金作为原材料，扩展了其在软体机器人、医疗器械、航空航天等领域的应用范围。

（一）中美欧等国开发出多种形状记忆合金制备新工艺，扩大了材料应用范围形状记忆合金/聚合物的制备方法主要有熔炼法、粉末冶金法、喷射沉积工艺、4D打印技术等，再根据应用需求配置后续的锻造、热挤压、轧制、拉拔、冷加工等成型工艺。

其中，熔炼法是传统金属冶金工艺，在真空下将金属原材料通过电子束、电弧、等离子体、高频感应等方式加热后进行熔炼，易产生杂质污染、成分不均匀、能耗高等问题，且需要经过切割加工形成合金产品。

而粉末冶金法则是利用金属或合金粉末进行热等静压和烧结，制备出最终形状的合金产品。

浅谈形状记忆合金传统观念认为，只有人和某些动物才有“记忆”的能力，非生物是不可能有这种能力的。

难道合金也会像人一样具有记忆能力吗？答案是肯定的，形状记忆合金就是这样一类具有神奇“记忆”本领的新型功能材料。

形状记忆效应是指具有一定形状的固体材料,在某种条件下经过一定的塑性变形后,加热到一定温度时,材料又完全恢复到变形前原来形状的现象，即它能记忆母相的形状。

具有形状记忆效应的金属一般是两种以上金属元素的合金，这样的合金成为形状记忆合金。

其主要技术指标如下：机械性能：拉伸强度：700－900Mpa（热处理）延伸率：15－30%形状记忆功能：单程（N=1）6－10%，双程（N=10-107）0.5-5%物理性能：密度：约6.5g/cm3.热膨胀系数：10-106/℃.熔点：约1300℃，导弹率：0.209W/cm℃（室温）. 比热：6-8Cal/mol℃电阻率：(50－110) ×10-6chm.cm。

那么形状记忆合金是如何被发现，原理是什么，有哪些具体的应用，又经历了怎样的发展呢？在接下来的文字中你将找到答案。

1963年，美国海军军械研究室在一项试验中需要一些镍钛合金丝，他们领回来的合金丝都是弯弯曲曲的。

为了使用方便，于是就将这些弯弯曲曲的细丝一根根地拉直后使用。

在后续试验中一种奇怪的现象出现了：当温度升到一定值的时候，这些已经被拉得笔直的合金丝，突然又魔术般地迅速恢复到原来弯弯曲曲的形状，而且和原来的形状丝毫不差。

再反复多次试验，每次结果都完全一致，被拉直的合金丝只要达到一定温度，便立即恢复到原来那种弯弯曲曲的模样。

就好像在从前被“冻”得失去知觉时被人们改变了形状，而当温度升高到一定值的时候，它们突然“苏醒”过来了，又“记忆”起了自己原来的模样，于是便不顾一切地恢复了自己的“本来面目”。

形状记忆合金可以分为三类：单程记忆合金、双程记忆合金、全程记忆合金。

如图1所示，形状记忆合金在较低的温度下变形，加热后可恢复变形前的形状，这种只在加热过程中存在的形状记忆现象称为单程记忆效应；某些合金加热时恢复高温相形状，冷却时又能恢复低温相形状，称为双程记忆效应；加热时恢复高温相形状，冷却时变为形状相同而取向相反的低温相形状，称为全程记忆效应。

形状记忆合金及其应用、何为形状记忆合金1932 年,瑞典人奥兰德在金镉合金中首次观察到"记忆"效应，即合金的形状被改变之后，一旦加热到一定的跃变温度时，它又可以魔术般地变回到原来的形状，人们把具有这种特殊功能的合金称为形状记忆合金( Shape Memory Alloy ，SMA )。

这种能够记住其原始形状的功能称为形状记忆效应( Shape Memory Effect ，SME )。

二、形状记忆合金的分类SMA 的形状记忆效应源于热弹性马氏体相变，这种马氏体一旦形成，就会随着温度下降而继续生长，如果温度上升它又会减少，以完全相反的过程消失。

两项自由能之差作为相变驱动力。

两项自由能相等的温度T0 称为平衡温度。

只有当温度低于平衡温度T0 时才会产生马氏体相变，反之，只有当温度高于平衡温度T0 时才会发生逆相变。

在SMA 中，马氏体相变不仅由温度引起，也可以由应力引起，这种由应力引起的马氏体相变叫做应力诱发马氏体相变，且相变温度同应力呈线性关系。

按照记忆效应不同，可分为三类：单程记忆效应：形状记忆合金在较低的温度下变形，加热后可恢复变形前的形状，这种只在加热过程中存在的形状记忆现象称为单程记忆效应。

双程记忆效应：某些合金加热时恢复高温相形状，冷却时又能恢复低温相形状，称为双程记忆效应。

全程记忆效应：加热时恢复高温相形状，冷却时变为形状相同而取向相反的低温相形状，称为全程记忆效应。

三、形状记忆合金的物理模型虽然早在上个世纪30 年代，人们就发现了一些合金的形状记忆效应，但是直到70 年代Muller 等人提出SMA 材料的本构关系模型以来，有关形状记忆合金的机理和本构模型的研究才取得了一定的进展[1]。

SMA 的模型可大致分为两类：微观热力学模型、宏观现象学模型。

微观热力学模型有助于了解材料宏观特性的微观机理，揭示SMA 的物理本质。

微观热力学模型主要有从相界运动的动力学角度给出的本构模型和以能量耗散理论为依据的细观力学模型[2,3]。

形狀記憶合金形狀記憶合金，Shape Memory Alloy(SMA)，是一種加熱後能恢復其原有形狀的特殊合金。

最早是在1951年時，在Au-Cu合金中發現具有形狀記憶的特性，之後又陸續在許多合金中發現有類似的反應，目前較引人注目的有Ti-Ni系合金及Cu系合金。

而形狀記憶合金所表現出來的特性有兩種，一種是形狀記憶效應(Shape Memory Effect，SME)，一種是擬彈性效應(Pseudeoelastic Effect)。

形狀記憶合金的特色一般金屬的塑性變形乃是由於差排的移動，而差排移動之後造成的塑性變形無法用加熱方法使其恢復形狀。

在形狀記憶合金中，當材料溫度降低，一種新的結構，我們稱之為麻田散相，會自原來的結構（我們稱之為奧斯田母相）中長出。

而其過程為可逆的，當溫度升高時，會轉換成奧斯田母相。

形狀記憶效應是利用當溫度低於麻田散相轉換溫度時，若外力超過彈性極限，材料結構會重新排列，使材料產生如塑性變形的情形，當溫度升高時，麻田散相會轉換回原來的奧斯田母相，而記得原來的樣子。

當溫度高於麻田散相轉換溫度，外加應力一樣會促使奧斯田母相產生麻田散相而得到如塑?岒雱峈滷“峞A，但是若外力去除，不穩定的麻田散相將轉換回母相，此時其“塑性變形“會隨之消失，故稱此種效應為擬彈性效應。

一班來說，金屬的彈性變形量只有２％，形狀記憶合金能夠承受的彈性變形量是一般金屬的四到五倍。

而形狀記憶效應或擬彈性效應的發生，完全取決於材料的麻田散轉換溫度相對於測試溫度的變化，如（圖一）是發生此兩種效應的應力及溫度範圍相對於滑移臨界應力的關係。

（圖二）形狀記憶效應與擬彈性效應的示意圖。

如何製作形狀記憶合金使用形狀記憶合金最重要的就是它的麻田散相轉換溫度，此一轉換溫度會因經歷此寸、外加應力、熱循環次數....等因素而改變，其中以合金成份的改變對麻田散相轉換溫度的影響最劇烈，以Cu-Zn-Al記憶合金來說，增加一個重量百分比的鋅會使麻田散相轉換溫度下降51℃；增加一個重量百分比的鋁會使麻田散相轉換溫度下降134.5℃之多，因此成份的控制包括正確的百分比及均勻的品質將非常重要。
