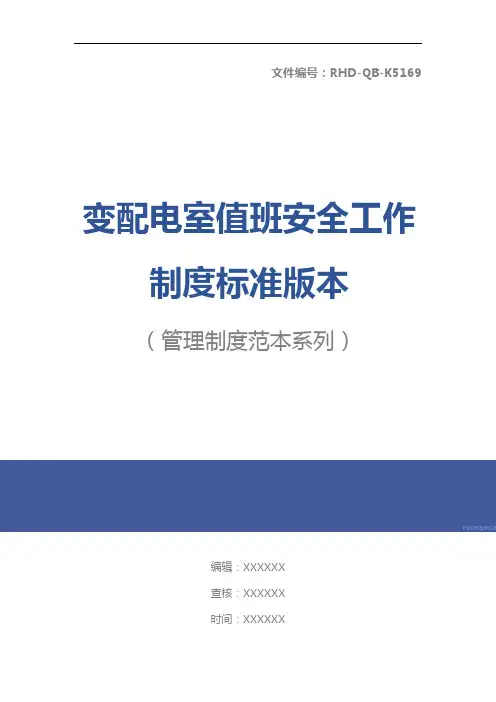

文件编号:RHD-QB-K5169 (管理制度范本系列)编辑:XXXXXX查核:XXXXXX时间:XXXXXX变配电室值班安全工作制度标准版本变配电室值班安全工作制度标准版本操作指导:该管理制度文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的,并由相关人员在办理业务或操作时必须遵循的程序或步骤。
,其中条款可根据自己现实基础上调整,请仔细浏览后进行编辑与保存。
一值班员在巡视时须保持:10KV 0.70米;以下0.1米安全距离。
二凡配电室内停电,均需填写“停送电工作票"。
三严格执行一人操作一人监护,监护人按“停送电工作票”的操作顺序宣读口令,并且每操作完一项,在其前面画“V"号的操作规程。
四高、低压设备的操作,都要先在模拟板上核对性操作,然后按规定在设备上操作。
五高压操作,必须穿带好合格的绝缘鞋、绝缘手套,使用合格的绝缘拉杆等。
六严格执行停电、验电、挂地线、挂警告牌和监护制度。
七工作票或口头调度中的错误应拒绝执行,对疑问要问清楚,不能草率从事。
八高压柜进行检修,须拉开负荷开关和上下隔离开关及室外跌落保险。
九进入高压柜工作时,除拉开负荷开关和隔离开关及跌落保险外,还必须断开其它有关电源。
十触及电容器和电缆头,必须进行人工放电。
十一雷雨时不要在避雷针和高压设备附近停留。
十二在高、低压设备上工作时,值班人员必须完成操作票中全部安全措施后,才能准许工作人员进入现场工作。
十三检修完毕后,拆除地线、遮栏、标志牌。
此时,设备应视为带电状态,不能再次触及,否则重新布置安全措施。
十四部分停电时,应设监护人并不得参与其它作业,应始终对所有工作人员活动范围进行监护,使其与带电设备保持安全距离。
如发现有危及安全的行为,应及时提出纠正,必要时令其停止工作。
十五进入配电室一律穿绝缘鞋,不准穿高跟鞋。
这里写地址或者组织名称Write Your Company Address Or Phone Number Here。

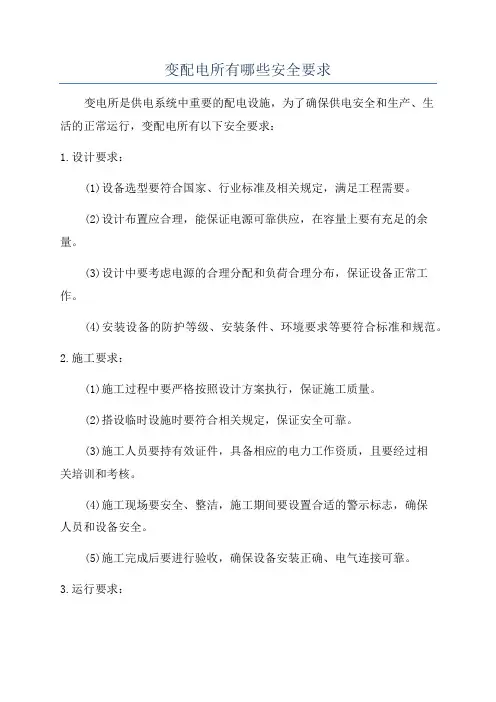

变配电所有哪些安全要求变电所是供电系统中重要的配电设施,为了确保供电安全和生产、生活的正常运行,变配电所有以下安全要求:1.设计要求:(1)设备选型要符合国家、行业标准及相关规定,满足工程需要。
(2)设计布置应合理,能保证电源可靠供应,在容量上要有充足的余量。
(3)设计中要考虑电源的合理分配和负荷合理分布,保证设备正常工作。
(4)安装设备的防护等级、安装条件、环境要求等要符合标准和规范。
2.施工要求:(1)施工过程中要严格按照设计方案执行,保证施工质量。
(2)搭设临时设施时要符合相关规定,保证安全可靠。
(3)施工人员要持有效证件,具备相应的电力工作资质,且要经过相关培训和考核。
(4)施工现场要安全、整洁,施工期间要设置合适的警示标志,确保人员和设备安全。
(5)施工完成后要进行验收,确保设备安装正确、电气连接可靠。
3.运行要求:(1)变配电所的运行人员要持有效证件,熟知操作规程,具备应急处理能力。
(2)运行过程中要定期检查设备的运行状况,发现问题及时处理。
(3)对电压、电流等要进行定期监测,确保电源的稳定和工作正常。
(4)运行人员要定期接受培训和考核,提高操作技能和安全意识。
(5)对设备进行定期的维护和保养,确保设备的正常运行和寿命。
(6)设备发生故障时要及时停运、报修,并采取措施确保人员和设备的安全。
4.安全防护要求:(1)变配电所要设置醒目的安全标志和相应的警示标识,以提醒人员注意安全。
(2)应设置安全通道、安全门等设施,限制非授权人员进入高压区域。
(3)变配电所的进出口要设有防止电击、防雷击、防爆等安全装置。
(4)高压区域要设置绝缘围栏,并有明确的安装、拆卸、维护操作规程。
(5)工作人员要佩戴符合国家标准的个人防护装备,如绝缘手套、防护服等。
(6)变配电所应定期进行安全检查,发现问题及时整改,及时消除安全隐患。
总之,变配电所的安全要求涵盖了设计、施工、运行和安全防护等方面,目的是为了确保供电过程中的安全可靠,防止事故的发生,保障供电系统的正常运行。

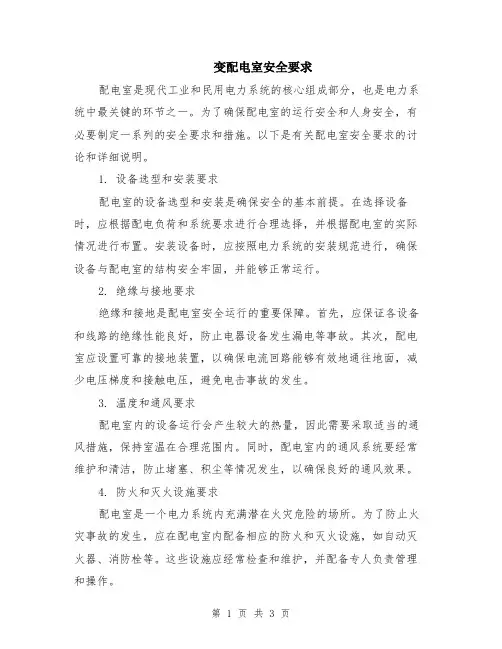

变配电室安全要求配电室是现代工业和民用电力系统的核心组成部分,也是电力系统中最关键的环节之一。
为了确保配电室的运行安全和人身安全,有必要制定一系列的安全要求和措施。
以下是有关配电室安全要求的讨论和详细说明。
1. 设备选型和安装要求配电室的设备选型和安装是确保安全的基本前提。
在选择设备时,应根据配电负荷和系统要求进行合理选择,并根据配电室的实际情况进行布置。
安装设备时,应按照电力系统的安装规范进行,确保设备与配电室的结构安全牢固,并能够正常运行。
2. 绝缘与接地要求绝缘和接地是配电室安全运行的重要保障。
首先,应保证各设备和线路的绝缘性能良好,防止电器设备发生漏电等事故。
其次,配电室应设置可靠的接地装置,以确保电流回路能够有效地通往地面,减少电压梯度和接触电压,避免电击事故的发生。
3. 温度和通风要求配电室内的设备运行会产生较大的热量,因此需要采取适当的通风措施,保持室温在合理范围内。
同时,配电室内的通风系统要经常维护和清洁,防止堵塞、积尘等情况发生,以确保良好的通风效果。
4. 防火和灭火设施要求配电室是一个电力系统内充满潜在火灾危险的场所。
为了防止火灾事故的发生,应在配电室内配备相应的防火和灭火设施,如自动灭火器、消防栓等。
这些设施应经常检查和维护,并配备专人负责管理和操作。
5. 安全警示标识要求配电室内应设置明显的安全警示标识,以告知工作人员有关危险区域和安全操作方法。
这些标识应清晰可见,符合规范要求,并应根据实际情况进行布置。
此外,还应定期检查和更换磨损或损坏的标识,保持其有效性。
6. 定期检测和维护要求配电室内的设备和线路应定期进行检测和维护,以确保其正常运行并避免潜在的故障。
检测和维护工作应由专业人员完成,并按照规范进行。
此外,对于老化或损坏的设备和线路,应及时更换或修理,以保证配电室的安全运行。
7. 应急预案和培训要求配电室是一个潜在的危险场所,因此应制定相应的应急预案,以应对可能发生的紧急情况。
一、变配电系统:1、各高、低压供电系统图注明变配电站位置、架空线路和地下电缆走向、坐标、编号及型号、规格、长度、杆型和敷设方式等。
2、应有配电室、变压器室、电容室、发电机室平面布置图;降压站、中央变电室、高压配电室及各分变电室和发电站的接地网络图。
3、应有主要电气设备和安全防护用品的绝缘强度、继电保护、接地电阻、安全工具的试验报告和测试数据。
4、位置不应在危险源的正上方或正下方,地势不应低洼,现场无漏雨、无积水。
5、变配电间门向外开,高压间门应向低压间开,相邻配电间门应双向开。
门应为非燃烧体或难燃烧体材料制作的实体门。
6、门、窗、自然通风的孔洞都应采用金属网和建筑材料封闭,金属网孔应小于10毫米×10毫米。
7、应设有100%变压器油量的储油池或排油设施。
8、加设遮栏、护板、箱闸,安全距离符合规定;遮拦高度不低于1.7米,固定式遮拦网孔不应大于40毫米×40毫米。
9、高压配电室、电容器室、控制室应隔离,电缆通道用防火材料封堵。
10、保存完整规定存档期限内的工作票、操作票。
二、固定式低压电气线路:1、线路布线安装应符合电气线路安装规程。
2、架空绝缘导线各种安全距离应符合要求。
3、断路器应装设短路保护、过负荷保护和接地故障保护等装置。
4、线路穿墙、楼板或地埋敷设时,都应穿管或采取其他保护;穿金属管时管口应装绝缘护套;室外埋设,上面应有保护层;电缆沟应有防火、排水设施。
5、地下线路应有清晰坐标或标志以及施工图。
三、动力照明箱(柜、板):1、触电危险性小的一般作业场所和办公室,可采用开启式配电板。
2、触电危险性大或作业环境差的生产车间、锅炉房等场所,应采用密闭式箱、柜。
3、煤粉制备系统或危险品储库,必须采用密闭式防爆型电气设施。
4、符合电气设计安装规范要求,各类电气元件、仪表、开关和线路排列整齐,安装牢固,操作方便,内外无积尘、积水和杂物。
5、各种电气元件及线路接触良好,连接可靠,无严重发热、烧损或裸露带电体现象。
变配电运行和检修安全作业要求一、作业人员持证上岗和作业审批要求1.变配电房电气设备的操作的人员,应随时携带电工特种作业人员证书或复印件,其中在高压变电设施值班和运行人员应取得高压电工证;在受送电装置上作业的电工还应经过电力部门组织的培训考试,取得电工进网作业许可证。
2.变配电设施进行检修时作业前须办理检修工作票,并经过批准;变配电设施进行倒闸时作业前应办理倒闸操作票,并经过批准。
3.敷设临时用电线路,必须办理临时电线安装批准手续。
二、劳动防护用品配备及穿戴要求1.作业人员应穿戴工作服、工作帽,长发应盘在工作帽内,袖口及衣服角应系扣。
2.巡查、运行、检修、倒闸及维修作业均应穿戴绝缘靴。
3.带电检修和倒闸应戴绝缘手套。
三、运行作业班前准备安全要求1.每班作业前,应检查变配电室门窗及防止小动物进入的网、防鼠板、变配电设施、安全用具等是否完好,发现故障和问题,立即处置或上报。
2.倒闸作业前应在模拟板上进行倒闸步骤的验证,确认后方可进行作业。
四、运行作业过程安全操作要求1.变配电操作应符合《变配电房(间)安全管理制度》中具体要求,完成保证安全的组织措施和技术措施;a)正常的停送电操作可一人进行;倒闸作业应由两人进行,一人(副值)操作,一人(正值)监护;监护人应认真执行监护复诵制,逐项命令、操作,逐项检查、确认,逐项标志记录,确保准确无误;b)正确操作;雷电时严禁倒闸操作;c)发生紧急事故时,可不经许可或根据命令采取应急措施,断开有关设备电源,但事后应报告上级领导。
2.高压断送电操作的流程:a)断开低压各支路空气开关,再断开低压出线总闸;b)断开高压真空开关;c)断开高压隔离开关或将抽屉单元摇至隔离位置;d)合上接地刀闸(如果有);e)高压送电操作与高压断电操作流程相反。
3.变压器断送电操作:在断开干式变压器高压供电电源前,须先断开变压器有载调压开关控制器和变压器温控器电源;送变压器高压供电电源与断电操作程序相反。
变电所现场安全工作规程范本第一章总则第一条为了保障变电所现场人员的生命安全和财产安全,提高变电所工作的安全性,制定本规程。
第二条变电所现场安全工作规程适用于所有变电所现场的人员,包括变电设备的运维人员、巡检人员、值班人员等。
第三条变电所现场人员应严格遵守本规程,加强安全意识,按照规程进行工作,确保变电所现场的安全。
第四条变电所现场安全工作分为安全管理、安全操作和应急措施三个方面。
第二章安全管理第五条变电所现场设立专职安全管理人员,负责变电所现场的安全工作。
第六条变电所现场安全管理人员应具备相关专业知识和安全管理经验,由相关部门进行培训和资质认证。
第七条变电所现场安全管理人员负责制定变电所现场的安全管理制度和操作规程,并监督实施。
第八条变电所现场安全管理人员应定期组织安全培训,提高现场人员的安全操作意识和应急处理能力。
第九条变电所现场应建立安全检查制度,定期进行安全巡检,及时发现和排除安全隐患。
第十条变电所现场应建立安全档案,记录安全事故和事故处理情况,及时总结教训,改进安全工作。
第三章安全操作第十一条变电所现场人员应按照相关操作规程进行工作,禁止越权操作和违章操作。
第十二条变电所现场人员应严格遵守安全用电操作规程,确保安全用电,防止电气事故的发生。
第十三条变电所现场人员应正确佩戴个人防护装备,包括安全帽、护目镜、耳塞等。
第十四条变电所现场人员在操作设备前应对设备进行检查,确保设备的正常运行和安全性能。
第十五条变电所现场人员应保持严谨的工作态度,不得酗酒、赌博、吸烟等行为,确保工作安全。
第十六条变电所现场人员应加强职业道德教育,遵守职业道德规范,保证与同事之间的和谐关系。
第四章应急措施第十七条变电所现场应制定应急预案,明确各类事故的应急处理措施和责任分工。
第十八条变电所现场应配备应急救援设备和器材,保证应急处理的快速响应。
第十九条变电所现场应建立应急演练制度,定期组织应急演练,提高安全应急处理的能力。
变配电室和变配电设备的安全要求变配电室和变配电设备的安全要求变配电室是电力系统中的核心部件之一,其安全运行直接关系到电网的安全稳定运行。
变配电室内存在高电压电源和高电流负载设备,因而变配电室内的安全要求与其他普通厂房不同,必须按照国家相关法律、法规和技术规范进行设计、施工、运行和维护,下面将从五个方面来介绍变配电室和变配电设备的安全要求。
一、必须符合设计规范和标准变配电室应符合国家有关电气设备安装和施工规范,按照设计规范进行设计,严格符合有关标准和规范要求,如GB50051《电气设备安装工程施工质量验收规范》、DL/T5376-2010《变配电室综合运行技术规程》等。
二、必须设置完善的安全防护措施变配电室作为电站、电厂、工厂、公司、住宅等场所的主要供电、配电设施,必须设置多种安全防护措施。
如设置防鼠、防蚂蚁的保洁设施、防雷击和接地装置、防火、防爆措施等。
同时必须配备可靠的火灾报警系统、熔断器、断路器等电气保护装置,确保变配电室的运行安全。
三、必须进行日常检查和维护变配电室内的设备大多为高压、重载、高温设备,故设备的运行状态要素时进行检查和维护,保持设备的正常、稳定、安全的运行。
一般需要进行每月、每季度、每年的检测维护,让电器设备保持在一个优化的工作状态。
四、必须有人员管理变配电室内运行的设备有很高的危险性,故必须有专业人员管理和操作。
安全管理人员要经过专业培训,持有有效证书,了解和掌握安全防护措施,积极执行管理规范,定期进行安全检查,防止事故发生。
五、必须有防止误操作的措施变配电室设备都是高压设备,故任何误操作都可能导致严重的后果。
因此,应在设备重点部位设置操作指示标志、警示橙色锁挂装置等防止误操作装置,如断路器橙色锁挂、接地开关锁挂等。
另外,应在进出口设置门锁开关,只有管理员持有钥匙才能开启。
变配电室和变配电设备作为电力系统中的关键部件,必须严格遵守各项安全要求和管理规范,保证电力系统的安全、稳定和可靠的运行。
2024年变配电所的安全要求1、建筑物(1)变配电所房屋结构应符合防火、抗震要求,变电和配电设备应单独房间安装。
门要向外开,且要耐火,中间通道门应为自由门。
(2)变配电所的墙壁、地面、线沟及门窗都不得留有孔洞,以防止小动物窜入。
变压器室、电容器室通风口的面积除满足通风要求外,必须装防雨罩。
(3)变配电所不准与具有易燃、易爆、腐蚀性物品或气体及具有导电灰尘的场所相毗连。
(4)变配电所的房屋不得渗、漏水。
缆线进口处必须用阻燃材料密封。
2、变配电设备(1)变压器变压器在室内安置时,其变压器的中心应在空气对流途径最佳的位置上。
并要把变压器装有油位、温度表和气体继电器等需要经常观察的一面朝外,变压器及铁遮栏等要可靠的接地。
(2)隔离开关无论是装在墙壁上或金属构架上,均应安装牢固可靠。
断开时,动、静触头间距离不得小于160mm以便可靠地隔离电压。
开关需要接长轴时,接轴的一端,必须加装轴承支座。
操作机构必须有相应的连锁机构,金属部分做可靠的接地。
(3)负荷开关分闸时如FN10型刀片和静触头间的距离不应小于182mm且来弧管完整无损,快速分合闸装置动作可靠(4)开关柜1)操作通道在单排安装时为1.5m,双排安装时为2m,维护通道一般不得小于0.8m~1m。
2)柜与柜之间应有挡板,配电设备的裸导线不得低于2.3m(柜顶上除外),低于此高度时应加防护。
若用金属网、板时,必须可靠接地。
(5)穿墙套管耐压等级符合要求,套管板间的缝隙填满以防渗水。
金属板应做可靠的接地。
(6)绝缘子应无裂纹及破损,底脚或法兰盘与瓷瓶的粘接处无松动。
(7)母线母线的连接应搭接,过长时适当增装伸缩补偿装置,除连接处外,按要求涂刷相色。
即A相黄色、B相绿色、C相红色。
中性点接于接地网的母线涂紫色带黑纹,零线涂黑色。
(8)跌落熔断器装于室外一般距地面5m左右,与地面垂直夹角应保证1530,相间距离不得小于0.7m。
变配电所内金属遮栏的高度不得低于1.7m,且接地并加锁。
变配电室安全管理规范 DB11527-2015变配电室作为电力系统中的重要组成部分,承担着电能的分配、转换和控制等重要任务。
为了确保变配电室的安全运行,保障人员和设备的安全,制定科学合理的安全管理规范至关重要。
DB11527-2015 这一规范为变配电室的安全管理提供了明确的指导和要求。
首先,让我们来了解一下变配电室的基本概念和作用。
变配电室是将来自电网的高压电能通过变压器转换为适合用户使用的低压电能,并进行分配和控制的场所。
它通常包括变压器、开关柜、配电柜、控制设备、保护装置等电气设备。
在DB11527-2015 规范中,对变配电室的环境要求有着明确的规定。
变配电室应保持良好的通风、干燥和清洁。
通风系统要能够有效地排除室内的热量和湿气,防止设备因过热或受潮而损坏。
同时,室内应保持整洁,无杂物堆积,以避免引发火灾或影响设备的正常运行。
对于变配电室的设备选型和安装,规范也给出了详细的要求。
设备的选型应根据实际用电负荷和电力系统的特点进行,确保设备具有足够的容量和可靠性。
在安装过程中,要严格按照相关的标准和规范进行操作,保证设备的安装质量和安全性。
例如,变压器的安装位置要合理,接线要牢固可靠;开关柜和配电柜的布局要便于操作和维护,且要满足防护等级的要求。
人员的安全管理是变配电室安全管理的重要环节。
进入变配电室的人员必须经过专业培训,并持有相应的资格证书。
在工作过程中,要严格遵守安全操作规程,佩戴必要的个人防护用品,如绝缘手套、绝缘鞋等。
同时,要严禁无关人员进入变配电室,以防止意外事故的发生。
在安全制度方面,DB11527-2015 规范强调了变配电室应建立完善的安全管理制度。
包括设备巡检制度、维护保养制度、应急预案等。
设备巡检制度要求定期对设备进行检查,及时发现并处理设备的故障和隐患。
维护保养制度则规定了设备的维护周期和维护内容,确保设备始终处于良好的运行状态。
应急预案是针对可能出现的突发事故制定的应对措施,如火灾、触电等,以最大限度地减少事故造成的损失。
变配电室安全要求范本一、变配电室入口控制1. 变配电室入口应设有明确的标识,标明禁止非授权人员入内。
2. 入口处应设置门禁系统,只允许授权人员刷卡或使用指纹等合法手段进入。
3. 入口前应设立安保岗,负责对进入变配电室的人员进行身份核实和登记。
二、变配电室通道和走道1. 变配电室通道和走道应保持畅通无阻,不得堆放杂物或妨碍疏散。
2. 通道和走道应保持清洁,定期清扫,以防滑倒和引发火灾。
3. 走道两侧应标明紧急通道,保持明亮,避免夜间发生意外。
三、变配电室设备与电缆安装1. 变配电室设备应按规定的操作标准进行正确安装,确保合理的通风和排热。
2. 电缆应按规定的标准进行敷设,不得受潮、受压或过度拉扯。
3. 变配电室内应设置专门的支撑架,将电缆架高于地面,以避免因水泡和油污而导致短路或火灾。
四、电气设备的维护与标识1. 变配电室内的电气设备应定期进行维护和检查,以确保设备的正常运行。
2. 变配电室内所有设备和开关应设有醒目的标识,明确显示其功能和用途。
3. 所有电气设备的配线、接头和端子应完整可靠,不得有松动、损坏等安全隐患。
五、消防安全措施1. 变配电室内应配备适量的灭火器材,救生设备和应急照明设备。
2. 周期性检查灭火器材,确保其完好可用,并定时进行维护和充装。
3. 变配电室应设有消防报警装置,一旦发生火灾自动报警,确保及时疏散人员。
六、安全操作规范1. 操作人员应经过专业培训和持证上岗,熟知操作规程和紧急处理方法。
2. 操作人员应穿着符合要求的防护服装,确保电气绝缘和人身安全。
3. 操作过程中严禁吸烟、乱丢烟蒂或其他易燃物品,保持环境整洁。
七、应急预案和演练1. 变配电室应编制完善的应急预案,包括火灾、泄漏等突发事件的处置措施。
2. 定期组织应急演练,提高员工的应急处理能力和逃生自救意识。
3. 预案和演练结果应及时总结,改进不足,并在变配电室内明确公示。
八、员工培训与教育1. 变配电室应定期组织员工进行安全、技术培训和教育。
文件编号:RHD-QB-K2106 (操作规程范本系列)
编辑:XXXXXX
查核:XXXXXX
时间:XXXXXX
变配电所的安全要求标
准版本
变配电所的安全要求标准版本
操作指导:该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的,并由相关人员在办理业务或操作时必须遵循的程序或步骤。
,其中条款可根据自己现实基础上调整,请仔细浏览后进行编辑与保存。
1、建筑物
(1)变配电所房屋结构应符合防火、抗震要求,变电和配电设备应单独房间安装。
门要向外开,且要耐火,中间通道门应为自由门。
(2)变配电所的墙壁、地面、线沟及门窗都不得留有孔洞,以防止小动物窜入。
变压器室、电容器室通风口的面积除满足通风要求外,必须装防雨罩。
(3)变配电所不准与具有易燃、易爆、腐蚀性物品或气体及具有导电灰尘的场所相毗连。
(4)变配电所的房屋不得渗、漏水。
缆线进口处必须用阻燃材料密封。
2、变配电设备
(1)变压器变压器在室内安置时,其变压器的中心应在空气对流途径最佳的位置上。
并要把变压器装有油位、温度表和气体继电器等需要经常观察的一面朝外,变压器及铁遮栏等要可靠的接地。
(2)隔离开关无论是装在墙壁上或金属构架上,均应安装牢固可靠。
断开时,动、静触头间距离不得小于160mm以便可靠地隔离电压。
开关需要接长轴时,接轴的一端,必须加装轴承支座。
操作机构必须有相应的连锁机构,金属部分做可靠的接地。
(3)负荷开关分闸时如FN—10型刀片和静触头间的距离不应小于182mm且来弧管完整无损,快速分合闸装置动作可靠
(4)开关柜
1)操作通道在单排安装时为1.5m,双排安装
时为2m,维护通道一般不得小于0.8m~1m。
2)柜与柜之间应有挡板,配电设备的裸导线不得低于2.3m(柜顶上除外),低于此高度时应加防护。
若用金属网、板时,必须可靠接地。
(5)穿墙套管耐压等级符合要求,套管板间的缝隙填满以防渗水。
金属板应做可靠的接地。
(6)绝缘子应无裂纹及破损,底脚或法兰盘与瓷瓶的粘接处无松动。
(7)母线母线的连接应搭接,过长时适当增装伸缩补偿装置,除连接处外,按要求涂刷相色。
即A相——黄色、B相——绿色、C相——红色。
中性点接于接地网的母线涂紫色带黑纹,零线涂黑色。
(8)跌落熔断器装于室外一般距地面5m左右,与地面垂直夹角应保证15°—30°,相间距离不得小于0.7m。
变配电所内金属遮栏的高度不得低于1.7m,且接地并加锁。
