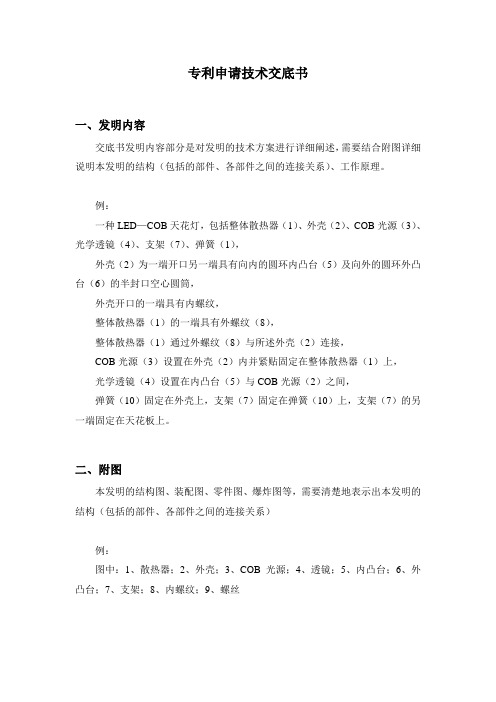

专利申请技术交底书
一、发明内容
交底书发明内容部分是对发明的技术方案进行详细阐述，需要结合附图详细说明本发明的结构（包括的部件、各部件之间的连接关系）、工作原理。
例：
一种LED—COB天花灯，包括整体散热器（1）、外壳（2）、COB光源（3）、光学透镜（4）、支架（7）、弹簧（1），
外壳（2）为一端开口另一端具有向内的圆环内凸台（5）及向外的圆环外凸台（6）的半封口空心圆筒，
外壳开口的一端具有内螺纹，
整体散热器（1）的一端具有外螺纹（8），
整体散热器（1）通过外螺纹（8）与所述外壳（2）连接，
COB光源（3）设置在外壳（2）内并紧贴固定在整体散热器（1）上，
光学透镜（4）设置在内凸台（5）与COB光源（2）之间，
弹簧（10）固定在外壳上，支架（7）固定在弹簧（10）上，支架（7）的另一端固定在天花板上。
二、附图
本发明的结构图、装配图、零件图、爆炸图等，需要清楚地表示出本发明的结构（包括的部件、各部件之间的连接关系）
例：
图中：1、散热器；2、外壳；3、COB光源；4、透镜；5、内凸台；6、外凸台；7、支架；8、内螺纹；9、螺丝
图1 图2
三、创新点及效果
创新点：外壳（2）为一端开口另一端具有向内的圆环内凸台（5）及向外的圆环外凸台（6）的半封口空心圆筒。
效果：外沿可以方便地挂在天花板上。
四、现有技术及缺点
现有技术：外壳为圆筒。
缺点：灯具不好固定。

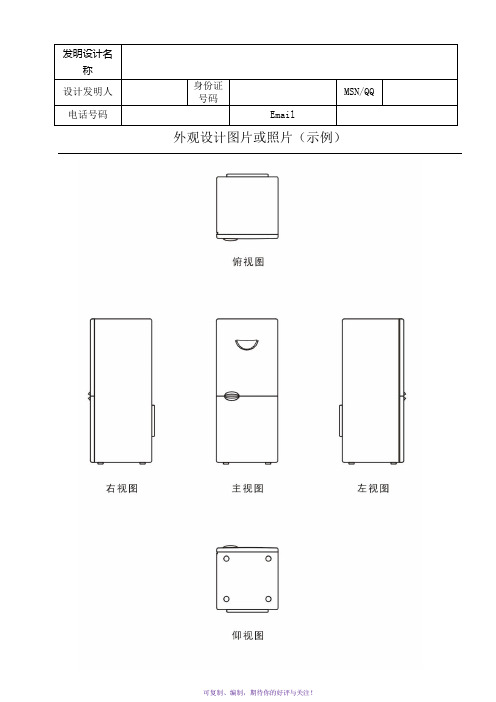

发明设计名称设计发明人身份证号码MSN/QQ电话号码Email外观设计图片或照片（示例）外观设计图片或照片（示例）示例说明外观设计的视图分绘制视图和照片视图两类，本示例属于绘制视图。
图片应当参照我国技术制图和机械制图国家标准中有关正投影关系、线条宽度以及剖切标记的规定绘制，并应当以粗细均匀的实线表达外观设计的形状。
不得以阴影线、指示线、虚线、中心线、尺寸线、点划线等线条表达外观设计形状。
可以用两条平行的双点划线或自然断裂线表达细长物品的省略部分。
图面上可以用指示线表示剖切位置和方向、放大部位、透明部位等，但不得有不必要的线条或标记。
图片应当清楚地表达外观设计。
图片可以使用包括计算机在内的制图工具绘制，但不得使用铅笔、蜡笔、圆珠笔绘制，也不得使用蓝图、草图、油印件。
对于使用计算机绘制的外观设计图片，图面分辨率应当满足清晰的要求。
彩色图片应采当用着色牢固、不易褪色的颜料绘制。
申请人应当就每件外观设计产品所要求保护的内容提交有关视图，清楚地显示请求保护的对象。
对于立体外观设计产品，产品设计要点涉及六个面的，应当提交六面正投影视图；产品设计要点仅涉及一个或几个面的，应当至少提交所涉及面的正投影视图和立体图；对于平面外观设计产品，产品设计要点涉及一个面的，可以仅提交该面正投影视图；产品设计要点涉及两个面的，应当提交两面正投影视图。
另外，为更清楚地表达外观设计，必要时可根据情况提交展开图、剖视图、剖面图、放大图、变化状态图以及使用状态参考图等。
应在各视图的正下方标注视图名称，视图名称是指主视图、后视图、左视图、右视图、俯视图、仰视图、立体图、展开图、剖视图等。
图形的尺寸不得小于3厘米×8厘米（细长物品除外），也不得大于15厘米×22厘米，并应当保证图形缩小到三分之二时产品外观设计的各个设计细节仍能清晰可辨。
各正投影视图比例应一致，投影关系应对应。
视图中不应出现阴影线、指示线、虚线、中心线、尺寸线等，视图线条应均匀光滑，不能过细或成锯齿状。

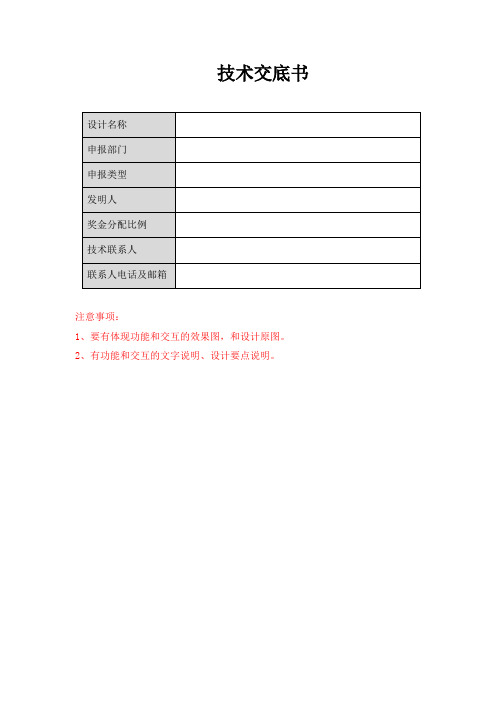

技术交底书
注意事项：
1、要有体现功能和交互的效果图，和设计原图。
2、有功能和交互的文字说明、设计要点说明。
一、外观设计的概述
本外观设计产品的上线日期
用于图像显示，电视播放和媒体传播，供人们了解信息资本外观设计产品的用途
讯
本外观设计产品的设计要点在于界面显示的内容。
最能表明本外观设计要点的
主视图1
可从应用效果角度撰写UI设计、颜色比例设计、位置设计、本外观设计的原理
形状设计等设计要点的原理。
基本设计有多个相似设计的情况下，指定最基本的设计。
二、设计图
2.1效果图（请将对应的PSD图打包给我）
图1
图2
2.2线条图（请将对应的原型图打包给我）
图1（提供对应的中文线条图即可哈）
图2
三、功能和交互的文字说明（结合设计图进行说明）
图1以上下两个区域分别示出了导航程序界面及日历程序界面。
在导航程序界面顶部的文本框输入目的地名称能够启动查找程序；文本框的下方为地图显示区域。
日历程序界面以圆形圈出了当前日期；在日期下方以小圆点的形式表示该日期设有提醒事项或日程项目；所有日期的下方以文字形式标注出当日车辆限行尾号；日历程序界面底部右侧以图标和文字示出了当日天气情况；点击或向上划动日历程序底部中央的梯形按钮，能够显示当日所有日程项目。
图2为在图1上点击导航程序界面右下角的矩形按钮后所显示的界面，点击图2导航程序界面底部矩形遮罩中的任一圆角矩形按钮，能够启动相应程序。
缓急程度或者时间要求：专利申请技术交底书发明创造名称：拟申请类型：口发明专利口实用新型口外观设计口国防专利第一申请人名称：地址：邮政编码：第二申请人名称：地址：邮政编码：发明人或设计人姓名：本项专利申请技术负责人姓名：电话：主管姓名:联系电话:通信地址:注明：发明人是否就与本专利申请有关的技术内容发表文章、应用或展览等；如果发表文章、应用或展览请提交有关资料。
请阅读填写说明后填写下列内容填写说明一、首页1．发明创造名称，是指附加结构或功能限定语的产品或方法名称。
名称中不应含有非技术性词语，不得使用商标、型号、人名、地名或商品名称等。
一般不得超过25个字。
2．拟申请类型：可以依据下面的解释进行选择，提供给代理机构作为参考，代理机构也可以依据发明内容就申请类型提出建议。
发明专利：涉及方法或者工艺；涉及化合物类型产品、混合物类型产品、机械结构类型产品、电子电路结构类型产品或者层状结构类型产品。
实用新型：涉及机械结构类型产品、电子电路结构类型产品或者层状结构类型产品。
外观设计：涉及立体产品的六面图、平面产品的两面图。
国防专利：是指涉及国家秘密的需要保密的发明专利。
3．申请人：申请人可以是单位或者个人，也可以是二个以上共同完成的单位。
二个以上单位申请，请分别填写第一申请人、第二申请人；职务发明创造的申请人是发明人所在的单位。
4．发明人或者设计人：是指对发明创造做出实质性贡献的自然人，可以是一个人、也可以是若干人。
5．技术负责人：指定发明人或者设计人中的一人作为与代理机构进行技术沟通的负责人。
6．主管：是指申请人单位中负责知识产权工作的具体负责人。
7。
密级：涉及国家秘密项目的一定要填写密级。
二、技术领域简要说明发明创造的直接所属技术领域或直接应用技术领域。
三、背景技术背景技术，是指现有技术。
描述与本专利申请的技术方案相比最接近的国内外现有技术的具体内容，必要时结合附图加以说明。
一般要以文献检索为依据，最好提供现有技术的文献复印件。
专利申请技术交底书（参考样本）一、专利名称（产品或方法：名称应简明、准确地表明专利请求保护的主题）试电笔二、背景技术（是指对申请日前的现有技术进行描述和评价，即记载申请人所知，对理解、检索、审查该申请有参考作用的现有技术。
背景技术是对最接近的现有技术的说明，应简要说明该现有技术的主要相关内容，如主要的结构和原理，或者所采用的技术手段或方法步骤。
此外，还要客观地指出背景技术中存在的问题和缺点，在可能的情况下说明存在这些问题和缺点的原因。
引证文献、资料的，应写明其出处。
）目前，公知的试电笔构造是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。
将测试触头与被测物接触，人手接触手触电极，当被测物相对大地具有较高电压时，氖管启辉，表示被测物带电。
但是，很多电器的金属外壳不带有对人体有危险的触电电压，仅表示分布电容和/或正常的电阻感应产生电势，使氖管启辉。
一般试电笔不能区分有危险的触电电压和无危险的感应电势，给检测漏电造成困难，容易造成错误判断。
三、发明目的（是指要解决现有技术中存在的技术问题，应当针对现有技术存在的缺陷或不足，用简明、准确的语言写明该专利申请所要解决的技术问题，即本申请所要解决的任务，也可以进一步说明其技术效果。
）为了克服现有的试电笔不能区分有危险的触电电压和无危险的感应电势的不足,提供一种试电笔，该试电笔不仅能测出被测物是否带电，而且能方便地区分是危险的触电电压还是无危险的感应电势。
四、具体实施方式[ 应当结合附图详细、完整地描述本发明创造的整体结构，并且应当对主要的技术特征（即发明点）给予详细说明。
涉及机械产品应描述必要零部件及其整体结构关系，即构成产品所必需的零部件、这些零部件相互之间的位置、连接关系；涉及电路的产品，应描述电路的连接关系，即构成产品所必需的元器件、各元器件之间的电连接关系或电信号传递形成连接关系、各元器件必须连接构成电回路以及元器件在电路产品中的功能；机电结合的产品还应写明电路与机械部分的结合关系；涉及分布参数的申请时，应写明元器件的参数范围；涉及集成电路时，应清楚公开集成电路的型号、功能等。
外观设计专利交底模板M i c r o s o f t W o r d文档如有侵权请联系网站删除，仅供学习交流外观设计专利技术交底模板一、申请外观设计专利的应当提交对该外观设计的简要说明，一式两份。
二、外观设计专利权的保护范围以表示在图片或者照片中的该产品的外观设计为准，简要说明可以用于解释图片或者照片所表示的该产品的外观设计。
三、简要说明应当包括下列内容：1、外观设计产品的名称。
简要说明中的产品名称应当与请求书中的产品名称一致。
2、外观设计产品的用途。
简要说明中应当写明有助于确定产品类别的用途。
对于具有多种用途的产品，简要说明应当写明所述产品的多种用途。
3、外观设计的设计要点。
设计要点是指与现有设计相区别的产品的形状、图案及其结合，或者色彩与形状、图案的结合，或者部位。
对设计要点的描述应当简明扼要。
4、指定一幅最能表明设计要点的图片或者照片。
指定的图片或者照片用于出版专利公报。
四、必要时，应当在简要说明中写明：1、请求保护色彩或者省略视图的情况。
如果外观设计专利申请请求保护色彩，应当在简要说明中声明。
如果外观设计专利申请省略了视图，申请人通常应当写明省略视图的具体原因，例如因对称或者相同而省略；如果难以写明的，也可仅写明省略某视图，例如大型设备缺少仰视图，可以写为“省略仰视图”。
2、对同一产品的多项相似外观设计提出一件外观设计专利申请的，应当在简要说明中指定其中一项作为基本设计。
3、对于花布、壁纸等平面产品，必要时应当描述平面产品中的单元图案两方连续或者四方连续等无限定边界的情况。
4、对于细长物品，必要时应当写明细长物品的长度采用省略画法。
5、如果产品的外观设计由具有透明材料或者特殊视觉效果的新材料制成，必要时应当在简要说明中写明。
6、如果外观设计产品属于成套产品，必要时应当写明各套件所对应的产品名称。
简要说明不得使用商业性宣传用语，也不能用来说明产品的性能和内部结构。
仅供学习交流。

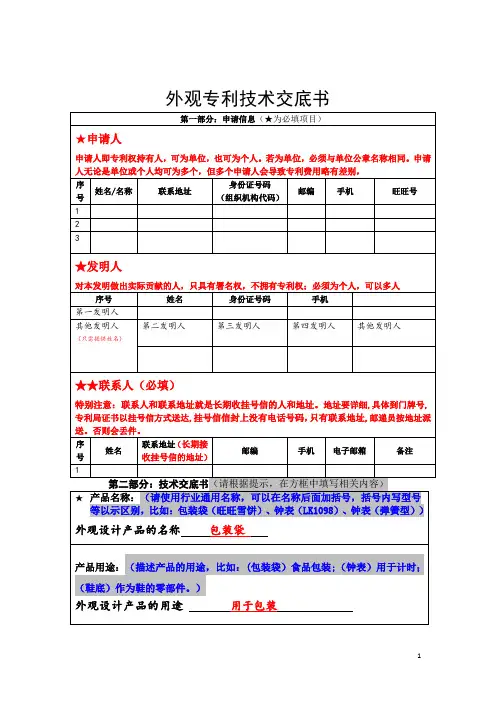

外观专利技术交底书
设计要点：（请申请人从括号中选择，不涉及某一点则不选）
1、设计要点是哪个要素：（A形状、B图案、C形状与图案的结合、D 形状与色彩的结合、E图案与色彩的结合）
2、设计要点在下列哪个视图：图（A立体图、B主视图、C后视图、D 左视图、E右视图、F俯视图、G仰视图）；
3、其他需要说明的地方：
产品图片：请另外提供，不要粘贴在此表中（外观设计可以使用CAD制图，也可以拍照，根据产品的情况而定，制图或拍照都需要六个面，正、后、左、右、俯、仰六个面及一个立体图；拍照的话，六个面的相片比例要一致，背景不要有阴影，最好是与物品本身有较大反差的片色，不要选择复杂背景）。

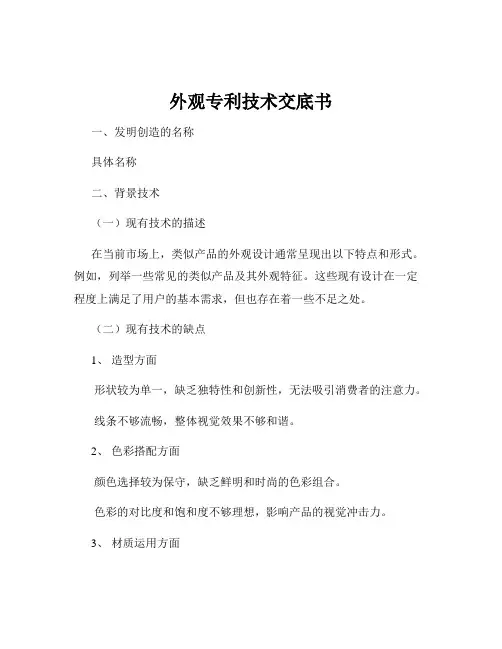

外观专利技术交底书一、发明创造的名称具体名称二、背景技术（一）现有技术的描述在当前市场上，类似产品的外观设计通常呈现出以下特点和形式。
