储罐区防火堤设计——防火堤的设置条件(2)

储罐区防火堤设计规范储罐区是各类石化企业、石油化工企业必不可少的设施，储罐区的防火堤设计是确保储罐区安全的重要保障措施之一。

本文将从设计规范的角度出发，探讨储罐区防火堤的设计规范。

一、防火堤的基本要求1. 防火堤应完全包围储罐区，具备防火抗爆炸能力。

2. 防火堤应为封闭式或半封闭式结构，避免火灾蔓延。

3. 防火堤的高度应符合规定要求，以抑制火势蔓延。

4. 防火堤应具备防雷电、防静电等功能，以防止点火源的产生。

二、防火堤的设计参数1. 防火堤的高度：高度应根据储罐类型、储罐数量等因素确定，通常建议不低于储罐高度的1.5倍。

2. 防火堤的宽度：宽度应根据储罐体积、距离等因素确定，通常建议不低于储罐半径的1.5倍。

3. 防火堤的厚度：厚度应满足结构强度要求，通常建议不低于30厘米。

4. 防火堤的土方开挖及回填：土方开挖时应留意地下管线、电缆等，回填土应经过充实、夯实等工艺处理，以确保土体的稳定性。

三、防火堤的结构设计1. 防火堤应采用耐火材料进行结构设计，如混凝土、耐火砖等。

2. 防火堤应具备防漏堤功能，可采用防渗漏材料进行处理。

3. 防火堤应具备防破堤功能，可采用加固措施，如设置加强钢筋等。

4. 防火堤应具备通风功能，可设置通风孔、通风系统等，以避免积水、沼气等产生。

四、防火堤的维护管理1. 防火堤应定期检查，及时修复破损、裂缝等问题。

2. 防火堤应定期清理，保持防火堤内外的清洁。

3. 防火堤应进行可燃物清理，如杂草、垃圾等，以防止火源引发事故。

4. 防火堤应建立完善的管理制度，确保防火堤的有效运行。

综上所述，储罐区防火堤的设计规范包括：基本要求、设计参数、结构设计和维护管理等方面的规定。

储罐区防火堤的设计规范的严格执行，能够有效提高储罐区的防火抗爆炸能力，保障企业生产安全。

储罐区防火堤设计规范本文介绍了储罐区防火堤设计规范的相关条文说明。

其中，油罐组防火堤的布置需要满足一定的要求，包括油罐罐壁到防火堤内堤脚线的距离、相邻油罐组防火堤外侧堤脚线之间留有不小于7m的消防空地等。

此外，油罐区成组布置时，需要考虑油罐容量大小、数量以及布置的排数等因素。

为了控制火灾范围和损失，规定油罐组防火堤内有效容积不应小于油罐组内一个最大油罐的容积。

同时，针对不同类型的油品，也有不同的布置规定。

例如，储存丙B类油品的油罐可以布置成4排，以节约用地和投资。

总之，储罐区防火堤的设计规范对于安全生产至关重要，需要严格遵守各项要求，确保人员和财产的安全。

浮顶罐(包括内浮顶罐)因为浮顶下面基本上没有气体空间，所以不容易发生爆炸。

即使发生爆炸，也只会将浮顶盘掀掉，不会破坏油罐的下部。

因此，油体流出油罐的可能性较小，即使有些油体流出，其量也不会太大。

对于浮顶罐来说，防火堤内的有效容积应该规定不少于最大储罐容积的二分之一，这样比较安全。

防火堤的高度下限规定为1.0m，是为了防止消防水及泡沫液外溢，同时也是为了限制罐组占地面积过大。

防火堤的高度上限规定为2.2m，从外侧计算，主要考虑满足消防操作视野的要求。

同时，也考虑到单罐容积和储罐组容积越来越大，储罐区占地面积急剧增加，为了减少占地，并尽可能增大防火堤的有效容积。

根据隔堤的定义及其功能，将隔堤的高度规定为0.5～0.8m是合适的，既满足功能要求，又简化了结构尺寸。

国外NF-PA 30 1990年版规定隔堤的高度为450mm。

为了统一计算方法，本条给出了防火堤有效容积的计算公式。

公式中各参数的图示见图1.防火堤内场地地面设计是一个比较复杂的问题，难以用一个统一的标准来要求。

因此，本次制订根据调研结果分别对待。

对于大部分地区，为了排除雨水或消防水，堤内地面均应有不小于0.5%的设计地面坡度。

调研发现，湿陷性黄土、膨胀土、盐渍土地区，在降雨或喷淋试水后地面产生沉降或膨胀，可能危害到储罐和防火堤的基础安全，所以应采取预防措施，防止水害。

储罐区防火堤设计规范
储罐区防火堤设计规范
储罐区是一个特殊的工业区域，其中充满了易燃易爆的物质，为了避免发生火灾，储罐区的防火堤的设计规范尤为重要。

首先，储罐区防火堤应建在储罐区外，防火堤应具备足够的阻燃效果，如采用阻燃材料进行砌块嵌垫等建筑技术。

同时，建设防火堤时还需要利用水池，用于放置灭火车，方便抢险救灾。

其次，储罐区防火堤的铺设也有讲究，必须按照国家有关规定铺设，选择良好的储罐区自然环境，选择风流平缓，地面平整的地块，做到无垂直及水平坡度。

同时，防火堤的外围还需要围以防火防护挡墙，墙板材质可以根据火场的严重性作出不同的选择。

此外，储罐区防火堤设计必须根据辖区内储罐区的特点，以及当地的气候条件来把控，有时也可以考虑建设一个沙化挡土堤等沙堤，保护储罐区的安全。

总的来说，储罐区的防火堤的设计规范需要根据现场条件严格进行划分，为了避免出现火灾，以达到有效防护储罐区以及附近环境的目的。

储罐区防火堤设计规范[条文说明]SH 3125－2001中华人民共和国国家经济贸易委员会2002－03－11发布2002－05－01实施1 总则1．0．2 本规范内容不包括全冷冻式液化烃储罐的防火堤设计。

1．0．3 抗震要求中的设防烈度是采用国家现行规定的该地区基本烈度，即国家地震局出版的《中国地震烈度区划图》的规定。

重要工程需提高设防等级时，须经国家主管部门的批准。

3 防火堤的设置与选型3．1 设置3．1．1 防火堤的主要作用是在储罐发生跑、冒、漏、开裂或因火灾爆炸等事故时，使可燃液体不至流淌到防火堤所围的范围以外。

因此，防火堤本身应严密闭合、不渗不漏．在静压力和地震作用下，仍坚实稳固。

3．1．2～3．1．6 分别引自《石油化工企业设计防火规范》(GB 50160—92)及其(1999年局部修订条文)中第5．2．16条、5．2．12条和5．2．13条中的相关内容。

3．1．3 已有的大量实践证明，在雨水管穿越防火堤处，采用水封井或闸板阀来防止可燃液体流出堤外。

效果均不理想，水封井在油品大量泄漏时，不能起封闭防火堤的作用；闸板阀由于维修保养不好而经常锈死，最后造成不是关不上，就是打不开的状况，并不能起到既能排雨水又能封闭防火堤的双重功能。

3．2 容积3．2．1～3．2．4 分别引自《石油化工企业设计防火规范》(GB 50160－92)及其(1999年局部修订条文)中第5．2．5条、5．2．11条、5．2．14条、5．2．15条的相关内容。

4 荷载及荷载效应组合4．2 分项系数、组合系数及荷载效应组合4．2．1、4．2．2 防火堤在正常使用时，除自重及温度应力外，不受其他荷载作用，温度引起的应力通过设置变形缝解决，变形缝间距按有关规定确定，对于油罐爆炸引起的冲击力，根据北京理工大学力学工程系、北京防火、防爆学组在1988年九月对储油罐防火墙爆炸载荷模拟试验的结果中其试验数为9．7kN／m2压力波，作用时间为21秒，可看作静压作用，由于出现机遇很小，防火堤设计不考虑这种偶然组合。

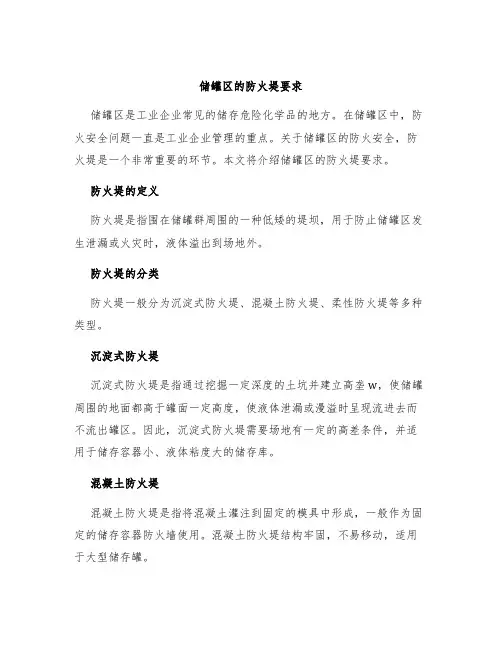

储罐区的防火堤要求储罐区是工业企业常见的储存危险化学品的地方。

在储罐区中，防火安全问题一直是工业企业管理的重点。

关于储罐区的防火安全，防火堤是一个非常重要的环节。

本文将介绍储罐区的防火堤要求。

防火堤的定义防火堤是指围在储罐群周围的一种低矮的堤坝，用于防止储罐区发生泄漏或火灾时，液体溢出到场地外。

防火堤的分类防火堤一般分为沉淀式防火堤、混凝土防火堤、柔性防火堤等多种类型。

沉淀式防火堤沉淀式防火堤是指通过挖掘一定深度的土坑并建立高垄w，使储罐周围的地面都高于罐面一定高度，使液体泄漏或漫溢时呈现流进去而不流出罐区。

因此，沉淀式防火堤需要场地有一定的高差条件，并适用于储存容器小、液体粘度大的储存库。

混凝土防火堤混凝土防火堤是指将混凝土灌注到固定的模具中形成，一般作为固定的储存容器防火墙使用。

混凝土防火堤结构牢固，不易移动，适用于大型储存罐。

柔性防火堤柔性防火堤由于具有柔性、可延展性和可移动性等可塑性特点，因此得名柔性防火堤。

柔性防火堤具有与容器自由变形同步的特点，缓冲撞击、震荡和消耗能量能力强。

因此被广泛应用于防火、安全、环保等领域。

其主要构成包括防火滚筒和防火毯，作为一种便携式防火设备，可快速配置、使用和拆卸。

防火堤的要求不同类型的防火堤存在各自的要求，但是核心的基本要求是一致的。

基本要求1.围堤高度应当符合规定。

防火堤的高度要大于储罐底部，高度应超过预期的液位和防泄堤的容积。

2.底部宽度通常为4-5米。

3.所有防火堤的结构请参照当地建筑规定的建筑物设计制作。

4.防火堤的材料应当是非易燃材料。

5.防火堤应当放置在储罐四周1.5m内。

混凝土防火堤的要求1.混凝土的强度等级应不低于C25。

2.防火堤应当复合C20标准尺寸。

3.底部和边缘的角度应平滑。

4.墙壁的厚度至少应为15cm。

柔性防火堤的要求1.底部材料应该防水，绝缘，更好是带有防滑功能。

2.底部最小直径应为1.5m。

3.底部应保持平坦，以避免滚动防火滚筒的倾斜。

储罐区防火堤设计规范GB 50351－20051 总则1．0．1 为合理设计防火堤、防护墙，保障储罐区安全，制定本规范。

1．0．2 本规范适用于地上储罐区的新建和改、扩建工程中的防火堤、防护墙的设计。

不适用于非液态储罐区的设计。

1．0．3 储罐区防火堤、防护墙的设计除应执行本规范外，尚应符合国家现行有关标准的规定。

文档3 防火堤、防护墙的布置3．1 一般规定3．1．1 防火堤、防护墙的选用应根据储存液态介质的性质确定。

3．1．2 防火堤、防护墙必须采用不燃烧材料建造。

且必须密实、闭合。

文档3．1．3 进出储罐组的各类管线、电缆宜从防火堤、防护墙顶部跨越或从地面以下穿过。

当必须穿过防火堤、防护墙时，应设置套管并应采取有效的密封措施；也可采用固定短管且两端采用软管密封连接的形式。

3．1．4 沿无培土的防火堤内侧修建排水沟时，沟壁的外侧与防火堤内堤脚线的距离不应小于0．5m；沿土堤或内培土的防火堤内侧修建排水沟时，沟壁的外侧与土堤内侧或培土堤脚线的距离不应小于0．8m，且沟内应有防渗漏的措施。

沿防护墙修建排水沟时，沟壁的外侧与防护墙内堤脚线的距离不应小于0．5m。

3．1．5 每一储罐组的防火堤、防护墙应设置不少于2处越堤人行踏步或坡道，并设置在不同方位上。

防火堤内侧高度大于等于1．5m时。

应在两个人行踏步或坡道之间增设踏步或逃逸爬梯。

隔堤、隔墙亦应设置人行踏步或坡道。

3．2 油罐组防火堤的布置3．2．1 立式油罐的罐壁至防火堤内堤脚线的距离，不应小于该罐罐壁高度的一半；卧式油罐的罐壁至防火堤或防护墙内堤脚线的距离不应小于3m。

注：高架立式罐(指罐环梁顶面到场内地面距离大于1．5m的罐)罐壁至防火堤内堤脚线的距离，不应小于下述高度的一半；该高度等于罐壁高度与环粱顶面到场内地面距离之和减去1．5m。

3．2．2 相邻油罐组防火堤外堤脚线之间，应留有宽度不小于7m的消防空地。

3．2．3 同一个油罐组内的总容量及油罐数量应符合下列规定：1 固定顶油罐组及固定顶油罐与浮顶、内浮顶油罐的混合罐组，其总容量不应大于120000m3。

储存罐组防火堤的设置储存罐组防火堤是指为了防止储存罐发生泄漏、溢出和火灾等事故而进行的建筑工程。

其主要作用是限制罐区的扩散，防止火灾蔓延，保障人员生命安全和财产安全。

下面将从设计原则、材料选择、施工工艺和运维管理等方面详细介绍储存罐组防火堤的设置。

一、设计原则（一）选择合适的位置：储存罐组防火堤的设置应选在罐区的低洼地带，并远离办公、生活和其他易燃物储存区，以防止火灾发生时的蔓延。

同时还要考虑到施工方便和日后的维护管理。

（二）确定尺寸和高度：储存罐组防火堤的尺寸和高度应符合国家相关标准和规范，并根据实际情况进行合理设计。

一般情况下，防火堤的高度应能够覆盖储存罐的最高液位，以防止泄漏时的溢出。

（三）考虑内外防火堤：如果罐区规模较大，可以考虑设置内外两道防火堤，以增加安全性。

内外防火堤之间应保留一定的安全距离，以防止火势从内部蔓延到外部。

二、材料选择（一）选择耐高温材料：储存罐组防火堤的材料需要具有耐高温、耐腐蚀等特性，以保证在火灾发生时不会破裂或变形。

常用的材料有混凝土、耐火砖、耐火水泥等。

（二）考虑防渗透性：防火堤的材料需具有一定的防渗透性，以防止泄漏液体渗透到防火堤之外，导致火灾扩大。

可以采用防渗透材料或进行适当的处理。

（三）选择耐候性材料：防火堤需要长时间暴露在室外环境中，因此材料也需要具有良好的耐候性，不易受到自然环境的影响，保证使用寿命。

三、施工工艺（一）挖掘基坑：根据设计要求挖掘防火堤的基坑，基坑宽度可以根据需要进行调整，但不宜小于设计要求的最小宽度。

（二）铺设基底层：在基坑底部铺设一层厚度为20-50cm的细砂或碎石，用以保证基底的平整度和稳定性。

（三）搭建模板：在基底层上搭建合适的模板，进行后续的混凝土浇筑。

模板应具有一定的强度和刚性，以保证混凝土浇筑时不会发生变形或漏浆。

（四）浇筑混凝土：按设计要求进行混凝土的配制和浇筑。

混凝土的配合比需要合理，保证混凝土的强度和耐腐蚀性。

浇筑时要注意均匀浇筑，以免出现空鼓或裂缝。

储存罐组防火堤的设置储存罐组防火堤是一种用于保护储罐组的重要安全设施。

它的主要作用是在发生火灾或泄漏事故时，能够迅速控制火势，并阻止火势蔓延到其他区域。

储存罐组防火堤的设置需要考虑多个方面，包括设计标准、材料选择、建设要求等。

一、设计标准储存罐组防火堤的设计应符合相关的安全标准和规范。

一般来说，国际上常用的标准有NFPA（美国国家消防协会）和API （美国石油学会）等。

这些标准对于储存罐组的布置、防火隔离距离、堤坝高度等有详细规定，设计时应严格按照标准执行。

二、材料选择储存罐组防火堤的材料应具有良好的耐火性能和抗腐蚀性能。

一般来说，常用的材料有混凝土、铸铁、钢板等。

混凝土是最常见的材料，它具有良好的耐火性能和抗腐蚀性能。

而铸铁和钢板则具有较高的抗压能力和耐冲击性能，适用于承载大荷载和防止泄漏。

三、建设要求储存罐组防火堤的建设要求主要包括以下几个方面：1. 堤坝形状和高度：防火堤的形状应考虑到火势蔓延的方向和程度，一般选择圆形或长方形。

堤坝的高度应根据所需的防火效果和设计要求确定。

2. 防渗措施：防火堤应采取防渗措施，以保证火灾发生时不会有泄漏物质渗漏出去。

可以采用地下防渗层、防渗垫和防渗墙等。

3. 排水系统：防火堤应设置良好的排水系统，以保证在发生泄漏或火灾时，可以迅速排除堤内的液体，减少火势蔓延和扩散的可能性。

4. 灭火装置：防火堤内应设置灭火装置，以防止火势蔓延到其他区域。

常用的灭火装置有水幕、喷雾系统和泡沫灭火系统等。

5. 出入口设置：防火堤应设置合适的出入口，以便于检修和维护。

出入口应具有良好的密封性能，防止火势蔓延。

6. 监控和报警系统：防火堤内应设置监控和报警系统，及时监测堤内的情况，并发出警报信号，以便于及时采取措施。

综上所述，储存罐组防火堤的设置需要严格按照相关标准和规范执行，选择适合的材料，并满足建设要求。

只有做到这些，才能确保储存罐组防火堤的有效性和可靠性，起到保护人员和设施安全的作用。

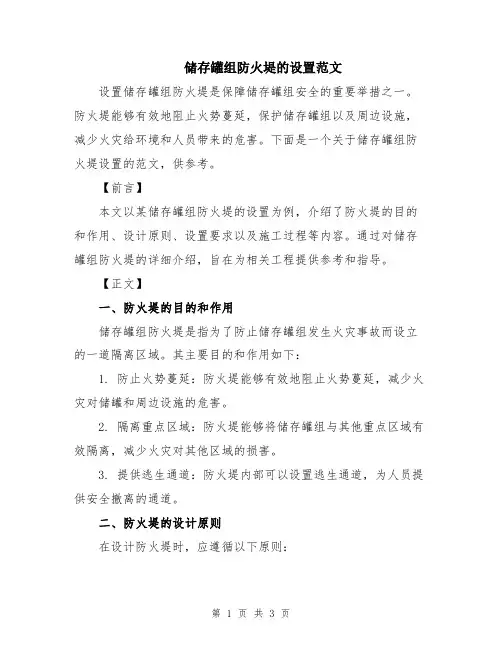

储存罐组防火堤的设置范文设置储存罐组防火堤是保障储存罐组安全的重要举措之一。

防火堤能够有效地阻止火势蔓延，保护储存罐组以及周边设施，减少火灾给环境和人员带来的危害。

下面是一个关于储存罐组防火堤设置的范文，供参考。

【前言】本文以某储存罐组防火堤的设置为例，介绍了防火堤的目的和作用、设计原则、设置要求以及施工过程等内容。

通过对储存罐组防火堤的详细介绍，旨在为相关工程提供参考和指导。

【正文】一、防火堤的目的和作用储存罐组防火堤是指为了防止储存罐组发生火灾事故而设立的一道隔离区域。

其主要目的和作用如下：1. 防止火势蔓延：防火堤能够有效地阻止火势蔓延，减少火灾对储罐和周边设施的危害。

2. 隔离重点区域：防火堤能够将储存罐组与其他重点区域有效隔离，减少火灾对其他区域的损害。

3. 提供逃生通道：防火堤内部可以设置逃生通道，为人员提供安全撤离的通道。

二、防火堤的设计原则在设计防火堤时，应遵循以下原则：1. 合理规划：按照储存罐组的布局和数量，合理规划防火堤的位置、长度和宽度。

2. 综合考虑：综合考虑储存罐组的火灾风险、环境条件等因素，确定防火堤的高度和材料。

3. 安全性优先：确保防火堤的稳定性和耐久性，提高其抵御火灾的能力。

4. 维护便捷：设计防火堤时应考虑到维护和保养的便捷性，方便对防火堤进行检查和维修。

三、防火堤的设置要求在设置储存罐组防火堤时，应满足以下要求：1. 施工材料选择：防火堤的材料应选择不燃或难燃材料，具有一定的抗腐蚀和抗压能力。

2. 高度要求：防火堤的高度应根据储存罐的容量和火灾风险确定，通常不低于储罐的高度。

3. 宽度要求：防火堤的宽度应根据储存罐组的布局和数量确定，通常不小于3倍的储存罐直径。

4. 防漏处理：防火堤应具备防漏设计，以防止泄漏的液体流出防火堤区域，并设置排液装置。

5. 排水设施：防火堤内部应设置排水设施，以保持防火堤区域的干燥和清洁。

6. 周边设施保护：防火堤周边应设置阻止火势蔓延的设施，如防火墙、消防水池等。

关于石油化工企业储罐区防火堤和隔堤的设置要求石油化工企业储罐区防火堤和隔堤的设置要求是为了防止储罐区域发生火灾时火势蔓延和扩大，保护储罐区周边设施和人员安全。

以下是关于石油化工企业储罐区防火堤和隔堤的设置要求的解释和说明：1. 防火堤的作用和设置要求：防火堤是一种用来阻止火势蔓延的物理障碍物，通常由混凝土或土石材料构成。

其作用是在储罐区发生火灾时，阻止火势进一步蔓延到其他储罐或周边设施，从而减少火灾造成的损失。

根据相关安全规范，防火堤的高度、厚度和长度等参数需要根据实际情况进行设计，以确保其具有足够的强度和稳定性，并能够有效地隔离火势。

2. 隔堤的作用和设置要求：隔堤是用来隔离不同储罐之间的物理障碍物，通常由防火材料或其他耐高温材料构成。

其作用是避免不同储罐之间的火灾相互影响，从而减少火灾蔓延的风险。

隔堤的设置要求根据不同储罐的种类、容量和距离来确定，通常需要满足一定的高度和长度要求，以确保能有效地阻止火势的扩散。

此外，隔堤材料的选择也需要考虑其抗火性能和耐高温性能，以保证其在火灾发生时能够有效地起到隔离作用。

3. 防火堤和隔堤的设计原则：在设计防火堤和隔堤时，需要考虑以下几个方面的原则：- 安全距离原则：防火堤和隔堤的设置要考虑储罐之间的安全距离，以确保在火灾发生时可以有效地阻止火势的传播，并降低相互影响的风险。

- 结构强度原则：防火堤和隔堤需要具备足够的强度和稳定性，以承受火灾时的压力和力量，并能够保持其完整性和耐久性。

- 防火材料原则：防火堤和隔堤的材料选择需要考虑其抗火性能和耐高温性能，以确保在火灾发生时能够有效地起到隔离和阻止火势的作用。

- 排水和通风原则：防火堤和隔堤的设计需要考虑到排水和通风的需求，以避免水堆积和烟雾积聚，从而影响火灾扑灭和人员疏散。

总结：石油化工企业储罐区防火堤和隔堤的设置要求是为了防止火势蔓延和扩大，保护储罐区周边设施和人员安全。

防火堤和隔堤需要根据实际情况进行设计，满足一定的高度、厚度和长度要求，并考虑安全距离、结构强度、防火材料、排水和通风等原则，以确保其具有足够的强度、稳定性和阻止火势传播的能力。
