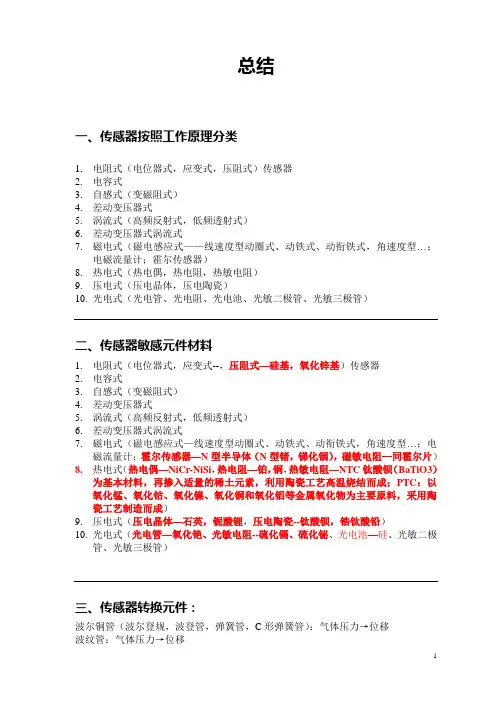

总结一、传感器按照工作原理分类1.电阻式（电位器式，应变式，压阻式）传感器2.电容式3.自感式（变磁阻式）4.差动变压器式5.涡流式（高频反射式，低频透射式）6.差动变压器式涡流式7.磁电式（磁电感应式——线速度型动圈式、动铁式、动衔铁式，角速度型…；电磁流量计；霍尔传感器）8.热电式（热电偶，热电阻，热敏电阻）9.压电式（压电晶体，压电陶瓷）10.光电式（光电管、光电阻、光电池、光敏二极管、光敏三极管）二、传感器敏感元件材料1.电阻式（电位器式，应变式--，压阻式—硅基，氧化锌基）传感器2.电容式3.自感式（变磁阻式）4.差动变压器式5.涡流式（高频反射式，低频透射式）6.差动变压器式涡流式7.磁电式（磁电感应式—线速度型动圈式、动铁式、动衔铁式，角速度型…；电磁流量计；霍尔传感器—N型半导体（N型锗，锑化铟），磁敏电阻—同霍尔片）8.热电式（热电偶—NiCr-NiSi，热电阻—铂，铜，热敏电阻—NTC钛酸钡（BaTiO3）为基本材料，再掺入适量的稀土元素，利用陶瓷工艺高温烧结而成；PTC：以氧化锰、氧化钴、氧化镍、氧化铜和氧化铝等金属氧化物为主要原料，采用陶瓷工艺制造而成）9.压电式（压电晶体—石英，铌酸锂，压电陶瓷--钛酸钡，锆钛酸铅）10.光电式（光电管—氧化铯、光敏电阻--硫化镉、硫化铋、光电池—硅、光敏二极管、光敏三极管）三、传感器转换元件：波尔铜管（波尔登规，波登管，弹簧管，C形弹簧管）：气体压力→位移波纹管：气体压力→位移膜盒：气体压力→位移弹性元件（弹性悬臂梁，弹簧）：力→位移、应变质量块：加速度→力双金属片：温度→位移涡轮：流速→转速浮块：位移→液位曲柄：角位移→线位移，线位移→角位移；角速度→线速度（振动），线速度→角速度温包：温度→压力四、传感器按照被测量分类1.位移（线位移，角位移，距离）传感器电感式位移传感器，电容式位移传感器，光电式位移传感器，超声波式位移传感器，霍尔式位移传感器.2.速度传感器（线速度型）：汽车速度检测，船，飞机。
《非电量测量技术》课程代码：04000131课程名称：（非电量测量技术）（Sensor Technology）学分：2 学时：3周（小学期）（理论教学学时：18；实验学时：6）先修课程：大学物理，电工学一、目的与任务课程目的学生在学习《电工学》的基础上，通过本课程的课堂学习和实验操作，了解和掌握生产和生活中（特别是材料加工行业）常用传感器的基本结构和工作原理，使学生对科学研究或工程中的检测技术问题，能提出合理的方案和选择合适的传感器。
课程任务掌握非电量电测技术的基本原理和应用，特别是常用传感器的工作原理、基本结构以及测量电路，能对科研工作或工程中的检测技术问题提出合理方案，并具有选择合适传感器的能力。
二、教学内容及学时分配作为实验技术课，课堂和实验教学是两大重要教学环节。
课程以研究机械量的常用电测技术为主，着重学习常用传感器的结构原理、基本特性、测量电路和应用举列。
学时分配课堂教学（12学时）第一章非电量电测技术概述（共1学时）1--1 非电量电测技术在国民经济中的意义1--2 非电量电测技术的基本概念1--3 测量误差第二章电阻式传感器（共2学时）2--1 电位器式传感器2--2 电阻应变式传感器2--3 压阻式传感器第三章电容式传感器（共1学时）3--1 电容式传感器的结构及原理3--2 电容式传感器的灵敏度和非线性3--3 电容式传感器的测量电路3--4 电容式传感器的应用3--5 使用电容式传感器的注意事项第四章电感式传感器（共3学时）4--1 自感式传感器4--2 差动变压器4--3 涡流式传感器4--4 差动变压器式涡流式传感器4--3 应用第五章磁电式传感器（共3学时）5--1 电磁效应5--2 磁电感应式传感器5—3 电磁流量计5—4 霍尔传感器5—5 磁阻式传感器5—6 力平衡式传感器第六章压电式传感器（共2学时）6--1 压电效应6--2 压电式传感器的常用结构形式和等效电路 6--3 压电式传感器的测量电路6--4 压电式传感器的应用第七章热电式传感器（共2学时）7--1 热电偶7--2 热电阻7--3 热敏电阻第八章光电传感器（共2学时）8--1 光电效应8--2 光敏元件：光敏电阻与光电管和光电倍增管 8--3 应用第九章物理效应及其在传感器技术中的应用综述（共1学时）9--1 物理效应9--2 传感功能材料第十章按被测物理量分类的各传感器综述（共1学时）10--1 位移传感器10--2 力传感器10--3 加速度传感器10--4 速度传感器10--5 温度传感器实验教学（除标明外，每个实验约1学时，共12学时。
