中考物理(真题版)专项练习题：凸透镜成像

专题09 凸透镜成像规律与三类应用【核心考点精讲】探究凸透镜成像的规律【提出问题】凸透镜成像，像的大小、正倒、虚实跟物距有什么关系？【实验器材】带刻度的光具座、蜡烛、光屏、透镜（焦距在10～20 cm之间）、刻度尺。

【实验步骤】探讨像的大小、正倒、虚实跟物距的关系1、把凸透镜放在光具座标尺中央，在左右两侧标尺上，分别标出1倍焦距和2倍焦距的位置；2、点燃蜡烛，调整高度，使烛焰、凸透镜、光屏的中心在同一高度；3、把蜡烛放在离凸透镜较远的位置，调整光屏到透镜的距离，使烛焰在屏上成一个清晰的像，观察像的大小、正倒，测出蜡烛与凸透镜、凸透镜与光屏间的距离，把数据记录在表格中。

4、把蜡烛靠近凸透镜，观察像的大小、正倒，测出蜡烛与凸透镜、凸透镜与光屏间的距离，把数据记录在表格中。

5、当蜡烛到一定位置时，光屏没有像，用眼睛透过凸透镜观察蜡烛的像，观察像的大小、正倒，测出蜡烛与凸透镜、像与凸透镜间的距离，把数据记录在表格中。

【实验结论】【重要规律】凸透镜成像动态规律1、f以外，物体靠近凸透镜，像远离凸透镜，像变大，即物近像远像变大；物体远离凸透镜，像靠近凸透镜，像变小，即物远像近像变小。

2、f以内，物体靠近凸透镜，像靠近凸透镜，像变小，即物近像近像变小；物体远离凸透镜，像远离凸透镜，像变大，即物远像远像变大。

应用一、照相机、投影仪、放大镜1、成像特点(1)照相机：镜头是凸透镜，物体在2倍焦距以外，像在1倍焦距和2倍焦距之间，成倒立缩小的实像。

(2)投影仪：镜头是凸透镜，物体在1倍焦距和2倍焦距之间，像在2倍焦距以外，成倒立放大的实像。

(3)放大镜：相当于凸透镜，物体在1倍焦距之内，透过凸透镜观察到正立放大的虚像。

2、成像光路图应用二、眼睛和眼镜1、眼睛的晶状体相当于凸透镜，视网膜相当于光屏，明视距离为25cm。

2、近视眼及矫正(1)成因：晶状体变厚，对光的偏折能力变强，像落在视网膜前方。

(2)矫正：佩戴凹透镜（相当于削薄凸透镜）。

中考必备-物理《凸透镜成像规律的动态分析》考典练题（解析版）一、单选题1.在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图所示。

图中A，B，C三点分别与蜡烛在光具座上移动过程中的三个位置相对应。

则下列说法正确的是()A. 蜡烛处于AB间某一位置时，成倒立、缩小的实像；B. 蜡烛处于BC间某一位置时，成倒立、放大的实像C. 将蜡烛从C移动到B的过程中，所成像逐渐增大；D. 将蜡烛从B移动到A的过程中，所成像逐渐减小2.某凸透镜的焦距为10cm.当物体沿主光轴从距透镜30cm处向透镜焦点处移动时，则下述凸透镜所成实像的变化情况中，正确的是()A. 像始终变大B. 像始终变小C. 像先变小后变大D. 像先变大后变小3.烛焰通过凸透镜恰好在光屏上得到一个缩小倒立的像，若保持透镜位置不变．把烛焰与光屏的位置对调一下，则()A. 光屏上仍能呈现一个缩小的像B. 光屏上将呈现一个放大的像C. 光屏上没有像，需调节光屏的位置才能呈现出来．D. 光屏上不能呈现出来像，但眼睛透过透镜能看到像．4.焦距为5cm的凸透镜，当物体从离凸透镜8cm处逐渐移到离凸透镜20cm处的过程中，下列说法正确的是()A. 像和像距逐渐变小B. 像和像距逐渐变大C. 像逐渐变小，像距逐渐变大D. 像距逐渐变大，像距逐渐变小5.在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时在光屏上呈现一个清晰的烛焰的像。

下列说法正确的是()A. 透镜不动，蜡烛和光屏都向右移动，可以看到像变大B. 此时成正立、放大的实像，与投影仪原理相同C. 透镜右移，眼睛在光屏和透镜间，通过透镜看到正立的像D. 若在透镜和蜡烛之间放远视镜片，应将光屏适当右移，可再次出现清晰的像6.用镜头焦距不变的照相机给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应()A. 照相机远离该同学，镜头向前调节；B. 照相机远离该同学，镜头向后调节C. 照相机靠近该同学，镜头向前调节；D. 照相机靠近该同学，镜头向后调节7.某凸透镜的焦距为10cm.把点燃的蜡烛沿主光轴从透镜焦点处向远处移动时，则下述凸透镜所成像的变化情况中，正确的是()A. 像始终变大B. 像始终变小C. 像先变小后变大D. 像先变大后变小8.如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是眼睛观察的物体．拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊．那么在拿走近视眼镜后，下列操作能使光屏上重新得到清晰像的是()A. 将光屏适当远离凸透镜B. 将蜡烛适当远离凸透镜C. 将光屏适当移近凸透镜或将蜡烛适当移近凸透镜D. 同时将光屏和蜡烛适当远离凸透镜9.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离跟像到凸透镜的距离之间关系的图象，如图所示，下列判断正确的是()A. 该凸透镜的焦距是20cmB. 当u=15cm时，在光屏上能得到一个缩小的像C. 把物体从距凸透镜l0cm处移动到30cm处的过程中，像逐渐变小D. 当u=25cm时成放大的像，投影仪就是根据这一原理制成的10.使用光学仪器时常常需要调节，下列哪些措施是正确的()A. 照相机对着某人照像时，底板上恰好呈现清晰的全身像，如果要拍出清晰的半身像，只要将照相机向他移动适当的距离B. 摄影记者采访一会议，先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机暗箱长度调长了一些C. 用放大镜看地图时，为了放的大些，应将放大镜与地图之间的距离调大些D. 如果幻灯机银幕上呈现的清晰画面太小，那么，应将幻灯机往后移动一定距离，同时将幻灯片与镜头之间的距离调长一些11.在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动，在此过程中，像的大小及像距的变化情况是()A. 像和像距都逐渐变大B. 像和像距都逐渐变小C. 像逐渐变大，像距逐渐变小D. 像逐渐变小，像距逐渐变大12.在研究凸透镜成像的实验中，点燃蜡烛后，无论怎样移动光屏，在光屏上都不能形成蜡烛的像，其原因是蜡烛放在了凸透镜的()A. 二倍焦距以外B. 二倍焦距处C. 焦点以外D. 焦点以内13.拿一副远视眼镜放在凸透镜前，如图2所示，光屏上出现烛焰清晰的像，移走远视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是()A. 将蜡烛靠近凸透镜B. 将光屏靠近凸透镜C. 将光屏远离凸透镜D. 将光屏和蜡烛同时靠近凸透镜14.物体在凸透镜前20cm处，可以得到倒立放大的像，现将物体向透镜移近10cm后，得到的像是()A. 倒立放大的实像B. 倒立等大的实像C. 正立放大的虚像D. 条件不足，无法判定15.毕业了，小明与全班同学用胶片照相机合影后，接着去照一张单身像。

成都中考物理原题含答案（2010--2020）（凸透镜成像）中考真题:1．如图所示，小张同学将一只薄凸透镜放在花盆前，通过透镜观察到的花是正立的，则（）A．此时通过透镜看到的是花的缩小的虚像B．此时通过透镜看到的是花的放大的实像C．如果让透镜移近花盆一些，透镜所成的花的像将变大一些D．如果让透镜逐渐远离花盆，透镜所成的有可能是花的倒立实像2. (多选题)如图所示的四幅图，有的能够说明近视眼或远视眼的成像原理，有的给出了近视眼或远视眼的矫正方法。

下列判断正确的是（）A．图①能够说明远视眼的成像原理，图③给出了远视眼的矫正方法B．图②能够说明远视眼的成像原理，图④给出了远视眼的矫正方法C．图①能够说明近视眼的成像原理，图③给出了近视眼的矫正方法D．图②能够说明近视眼的成像原理，图④给出了近视眼的矫正方法3． (多选题) 如图16所示，甲是小艳利用某透镜观察到的小明眼睛的像；乙是小亮利用某眼镜观察到的课本上“物理”字的像。

关于上述两种情况中所观察到的像或用到的光学仪器，下列说法正确的是( )A．甲图中的像一定是虚像，像的位置可能在小艳的眼睛和透镜之间B．甲图中的像可能是实像，像的位置可能在小明的眼睛和透镜之间C．乙图中的像一定是虚像，该眼镜是近视镜D．乙图中的像可能是实像，该眼镜是老花镜4．（2011 ）一天，小聪告诉小亮，放大镜不仅能把物体“放大”，还能把物体“缩小”！有些惊讶的小亮立刻找来一个放大镜做起了实验．他把放大镜放到花朵前某一位置时，看到了如图所示的花朵的正立放大虚像．接着他按小聪的提示进行了操作，终于看到了“缩小”的花朵．关于小亮看到“放大”花朵后的操作及他看到的“缩小”花朵，下列说法正确的是（）A．小亮向靠近花朵的方向移动放大镜，看到的是花朵的正立缩小虚像，像的位置在放大镜与花朵之间B．小亮向靠近花朵的方向移动放大镜，看到的是花朵的倒立缩小实像，像的位置在放大镜与小亮眼睛之间C．小亮向远离花朵的方向移动放大镜，看到的是花朵的正立缩小虚像，像的位置在放大镜与花朵之间D．小亮向远离花朵的方向移动放大镜，看到的是花朵的倒立缩小实像，像的位置在放大镜与小亮眼睛之间5. 关于光现象，下列说法中正确的是( )A. 矫正近视眼的镜片是凹透镜B. 当你向竖直悬挂的平面镜走近时,你在镜中所成的像越来越大C. 小孔成像是由光的折射现象产生的D. 光是一种电磁波，光在真空中的传播速度是3×108 km/s6．在探究凸透镜成像规律的实验中，小聪选用了焦距为10cm的凸透镜。

专题03透镜及其应用（解析版）一、选择题（2022·江苏苏州）1. 做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光屏如图放置，光屏上呈现清晰的像。

下列说法正确的是（）A. 屏上的像是倒立放大的B. 该凸透镜的焦距可能是8cmC. 先向右移动光屏，再移动凸透镜到某位置一定能在光屏上看到清晰的像D. 只将蜡烛向左移动一段距离，放上远视眼镜可在屏上再次看到清晰的像【答案】C【解析】【详解】A．图中物距大于像距，由凸透镜成像规律可知成倒立缩小的实像，故A 错误；B．此时物距为50.0cm-25.0cm=25.0cm此时u>2f即25.0cm>2f①像距v=67.0cm-50.0cm=17.0cm此时2f>v>f即2f>17.0cm>f②由①②得8.5cm<f<12.5cm该凸透镜的焦距不可能是8cm，故B错误；C．凸透镜成实像时，物近像远像变大，向右移动光屏，像距变大，应该减小物距，才能成清晰的像，再向左移动凸透镜到某位置一定能在光屏上看到清晰的像，故C正确；D．凸透镜成实像时，物远像近像变小，只将蜡烛向左移动一段距离，物距变大，像距变小，像成在光屏的前面，远视眼镜是凸透镜，对光有会聚作用，放上远视眼镜使像更靠近凸透镜，不能在屏上再次看到清晰的像，故D错误。

故选C。

（2022·湖北宜昌）2. 如图所示是一种常见的投射灯，它的成像镜头可简化为一一个凸透镜，能把投影片ab投射到地面，下图中能正确反映其成像原理的示意图是（）A.B.C.D.【答案】B【解析】【详解】由图结合题意可知，灯内部较小的投影片在地面成倒立、放大的实像，根据凸透镜成像规律可知，此时投影片位于凸透镜的一倍焦距和二倍焦距之间，其实像在凸透镜另一侧二倍焦距之外，故B符合题意，ACD不符合题意。

故选B。

（2022·湖北省黄冈市、孝感市、咸宁市）3. 2022年5月10日，在蔚蓝地球的映衬下，我国发射的天舟四号货运飞船成功对接空间站天和核心舱。

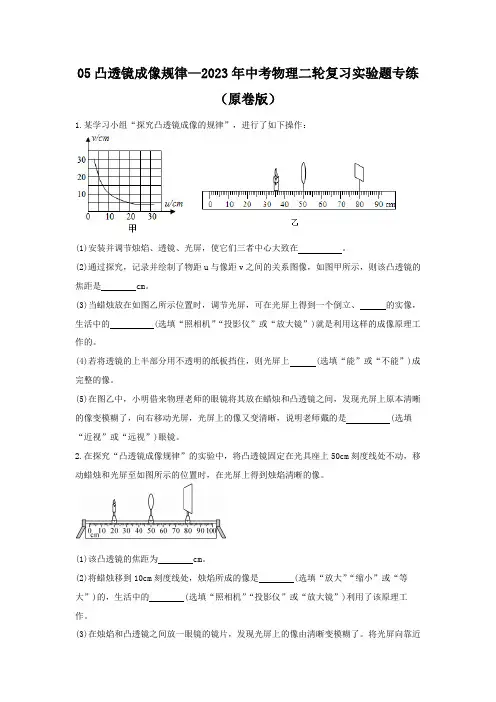

05凸透镜成像规律—2023年中考物理二轮复习实验题专练（原卷版）1.某学习小组“探究凸透镜成像的规律”，进行了如下操作：(1)安装并调节烛焰、透镜、光屏，使它们三者中心大致在。

(2)通过探究，记录并绘制了物距u与像距v之间的关系图像，如图甲所示，则该凸透镜的焦距是cm。

(3)当蜡烛放在如图乙所示位置时，调节光屏，可在光屏上得到一个倒立、的实像，生活中的(选填“照相机”“投影仪”或“放大镜”)就是利用这样的成像原理工作的。

(4)若将透镜的上半部分用不透明的纸板挡住，则光屏上(选填“能”或“不能”)成完整的像。

(5)在图乙中，小明借来物理老师的眼镜将其放在蜡烛和凸透镜之间，发现光屏上原本清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰，说明老师戴的是(选填“近视”或“远视”)眼镜。

2.在探究“凸透镜成像规律”的实验中，将凸透镜固定在光具座上50cm刻度线处不动，移动蜡烛和光屏至如图所示的位置时，在光屏上得到烛焰清晰的像。

(1)该凸透镜的焦距为cm。

(2)将蜡烛移到10cm刻度线处，烛焰所成的像是(选填“放大”“缩小”或“等大”)的，生活中的(选填“照相机”“投影仪”或“放大镜”)利用了该原理工作。

(3)在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了。

将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜的镜片是(选填“凸透镜”或“凹透镜”)，可用于矫正(选填“近视眼”或“远视眼”)。

(4)蜡烛随着燃烧而变短，为了使像仍能成在光屏中央，这时需要(选填“向上”或“向下”)移动光屏。

3.探究凸透镜成像特点时。

(1)小聪将凸透镜正对着太阳光，在透镜下方平行地放上白纸，如图1所示，测出透镜与白纸间距离s与对应的白纸被烤焦的时间t，绘出如图2所示图像，由图可知，白纸被烤焦的最短时间为2min，对应的s为cm，此距离即为该透镜的焦距f；(2)当透镜与蜡烛的距离为15cm时，可在光屏上得到一个倒立、（选填“放大”“缩小”或“等大”）的清晰实像，利用这一成像原理可制成生活中的（选填“照相机”、“投影仪”或“放大镜”）；(3)仅将题（2）中蜡烛和光屏位置对调，根据光路可逆，在光屏上（选填“能”或“不能”）得到一个清晰的像；(4)将蜡烛移至如图3所示位置，可以透过凸透镜看到烛焰所成的（选填“虚”或“实”）像；(5)凸透镜对光有会聚作用，可以用来制成（选填“近视”或“远视”）眼镜。

2019年中考物理真题集锦——专题十五：凸透镜成像规律1.（2019福建，26）在“探究凸透镜成像规律”的实验中：（1）需要将凸透镜、蜡烛和光屏安装在光具座上，置于中间位置的应是o（2）调节好装置，将蜡烛放在2倍焦距之外时，光屏上能成（选填“放大”或“缩小”）、倒立的像（选填“实”或“虚”）。

生活中常用的是利用这一成像规律制作的。

（3）将蜡烛移至1倍焦距与2倍焦距之间某处，光屏上成清晰的像。

若烛焰中心下降lcm，光屏上的像会移动（选填“向上”或“向下“），移动的距离1cm（选填“大于”“小于“或“等于”）。

2.(2019北京，31)某同学在做光学实验时，他先将焦距为10cm的凸透镜A固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜A两侧，蜡烛放置在20cm刻度线处，如图所示。

左右移动光屏，直至光屏上呈现烛焰清晰的像。

（1）上述光屏上所成的像是（选填“放大”“等大”或“缩小”）的实像。

（2）将透镜B放在凸透镜A与光屏之间某处（图中未画出），光屏上原来清晰的像变模糊了，将光屏向远离凸透镜A的方向移动，光屏上又呈现烛焰清晰的像，这说明透镜B对光线有（选填”会聚”或“发散”）作用。

透镜B能用来矫正（选填“近视眼”成“远视眼”）。

3.(2019宁夏,19)如图所示是探究凸透镜成像规律的实验装置（凸透镜的焦距为10cm）：（1）蜡烛在25cm刻度线处，移动光屏，烛焰能在光屏上成清晰________的（选填“放大”“缩小”或“等大”）倒立的像，生活中________（填光学仪器）利用此成像特点制成；（2）在上一步找到清晰的像后，保持蜡烛和透镜位置不变，将透镜换为焦距为15cm的凸透镜，光屏应向________（选填“左”或“右”）移动才能在光屏上得到清晰的________（与上次成像相比选填“变大”“变小”或“不变"）的像。

4.（2019攀枝花，27）如图所示为某兴趣小组“探究凸透镜成像规律”的情景。

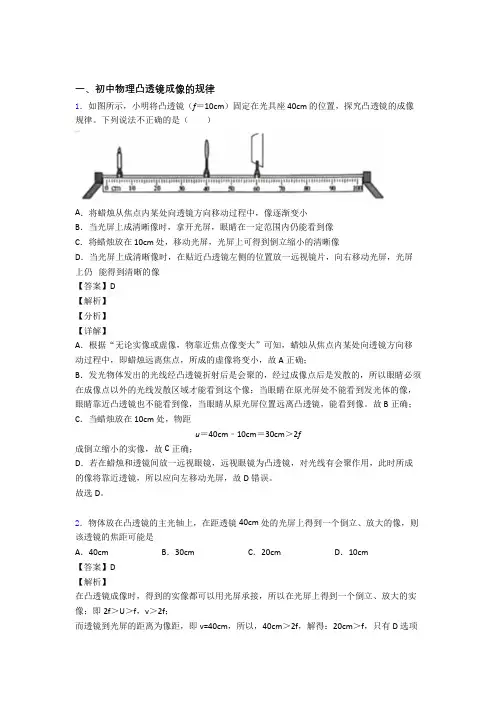

一、初中物理凸透镜成像的规律1．如图所示，小明将凸透镜（f＝10cm）固定在光具座 40cm 的位置，探究凸透镜的成像规律。

下列说法不正确的是（）A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小B．当光屏上成清晰像时，拿开光屏，眼睛在一定范围内仍能看到像C．将蜡烛放在 10cm 处，移动光屏，光屏上可得到倒立缩小的清晰像D．当光屏上成清晰像时，在贴近凸透镜左侧的位置放一远视镜片，向右移动光屏，光屏上仍能得到清晰的像【答案】D【解析】【分析】【详解】A．根据“无论实像或虚像，物靠近焦点像变大”可知，蜡烛从焦点内某处向透镜方向移动过程中，即蜡烛远离焦点，所成的虚像将变小，故A正确；B．发光物体发出的光线经凸透镜折射后是会聚的，经过成像点后是发散的，所以眼睛必须在成像点以外的光线发散区域才能看到这个像；当眼睛在原光屏处不能看到发光体的像，眼睛靠近凸透镜也不能看到像，当眼睛从原光屏位置远离凸透镜，能看到像。

故B正确；C．当蜡烛放在10cm处，物距u＝40cm﹣10cm＝30cm＞2f成倒立缩小的实像，故C正确；D．若在蜡烛和透镜间放一远视眼镜，远视眼镜为凸透镜，对光线有会聚作用，此时所成的像将靠近透镜，所以应向左移动光屏，故D错误。

故选D。

2．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D ．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．3．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f 为A ．2厘米＜f ＜4厘米B ．4厘米＜f ＜5厘米C ．5厘米＜f ＜8厘米D ．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm 时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f ，所以， f <8cm 2<f ，即4cm <f <8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm ，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f ，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD 错误，B 正确．故选B.4．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

中考物理真题精选--凸透镜和凹透镜一、选择1.对下列四幅图解释正确的是()2.点燃的蜡烛放置在离凸透镜15cm处，在凸透镜的另一侧得到一个倒立、放大的烛焰像，则该凸透镜的焦距可能为（）A．5cm B．10cm C．15cm D．20cm3.(多选)某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像(如图所示)，为使光屏上清晰的像变大些，下列调节方法可行的是()A．将蜡烛适当远离透镜，光屏适当靠近透镜B．将蜡烛适当靠近透镜，光屏适当远离透镜C．将透镜适当靠近蜡烛D．将透镜适当靠近光屏4.下图所示光路图中，正确的是（）5.如图是物体S通过凸透镜成像的示意图，当物体S放在哪个位置时，才能产生图中所成的像S′（）A．u＞2f B．f＜u＜2f C．u=f D．u＜f6.（2015•烟台）在模拟近视眼的实验中，将蜡烛放在离凸透镜较远的位置，如图所示，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像；若“取”下近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下，应该将光屏（）A．远离透镜B．靠近透镜C．靠近透镜和远离透镜都可以D．保持在原来的位置7.下列哪个光学仪器可以在光屏上形成倒立放大的实像（）A．照相机B．放大镜C．幻灯机D．汽车后视镜8.在“探究凸透镜的成像规律”时，物体在光屏上成一个缩小的像，若物体以速度v沿着主光轴向靠近透镜的方向移动，则（）A.像以速度v沿着主光轴向远离透镜的方向移动B.像以大于v的速度沿着主光轴向远离透镜的方向移动C.像以小于v的速度沿着主光轴向远离透镜的方向移动D.像以小于v的速度沿着主光轴向靠近透镜的方向移动二、填空9.于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫做凸透镜的焦点，凸透镜的焦点有个，焦点到凸透镜中心的距离叫。

10.（2015•厦门）近期流行的“自拍神器”给旅行者自拍带来方便。

如图所示，与直接拿手机自拍相比，利用自拍杆可以物距，减小人像的大小，从而取景范围，取得更好的拍摄效果。

专题5.3 凸透镜成像的规律【四大题型】【人教版】【题型1 凸透镜成像的规律】................................................................................................................................... 【题型2 凸透镜成像的规律操作应用】................................................................................................................... 【题型3 实验探究凸透镜成像的规律】................................................................................................................... 【题型4 像距与物距的关系】...................................................................................................................................【知识点1 凸透镜成像的规律】【题型1 凸透镜成像的规律】【例1】（2022·江苏镇江·中考真题）如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（）A ．甲处可能成的是虚像B ．乙处像可能是放大的C ．P 点位置在甲的左侧D ．蜡烛的移动方向向左 【答案】B【详解】ACD ．由题意可知，光屏先后在P 同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，根据物距变大，像距变小，像变小可知，像在不断的靠近凸透镜，因此凸透镜在乙的右侧，蜡烛在凸透镜的右侧，此时蜡烛在远离凸透镜，因此蜡烛向右移动；由于甲处的像成在光屏上，因此甲处只能成实像，故ACD 不符合题意；B ．由于题干未提供物距和凸透镜的焦距，若物距大于1倍焦距小于2倍焦距，乙处成放大的实像；若物距大于2倍焦距，成缩小的实像；若物距等于2倍焦距，成等大的实像，故B 符合题意。

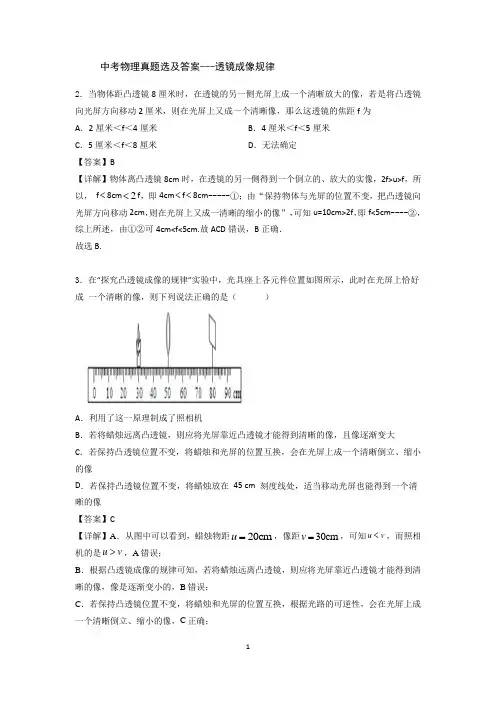

中考物理真题选及答案---透镜成像规律2．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f 为 A ．2厘米＜f ＜4厘米B ．4厘米＜f ＜5厘米C ．5厘米＜f ＜8厘米D ．无法确定【答案】B【详解】物体离凸透镜8cm 时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f ，所以， f <8cm 2<f ，即4cm <f <8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm ，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f ，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD 错误，B 正确．故选B.3．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成 一个清晰的像，则下列说法正确的是（ ）A ．利用了这一原理制成了照相机B ．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D ．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．4．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（ ） ①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f 一定满足8cm ＜f ＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜 A ．只有①和③B ．只有②和④C ．只有②和③D ．只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <； 综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误；故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．5．如图所示，纸筒底部中心开一小孔a ，又在a 上下等距的位置再开两个小孔b 、c ，蜡烛放在纸筒前，此时光屏上观察到三个像．在b 、c 两孔处放置两相同的三棱镜，同时移动光屏，到某一位置时光屏上只出现一个清晰的更亮的像．则b 、c 两小孔处三棱镜放置的方式可能是A ．B ．C ．D ．【答案】A【详解】三棱镜具有偏折光的能力，要想使光都会聚在光屏中心的位置，则在b 、c 两处放置的三棱镜的方式应该是凸透镜的形状（中间厚，边缘薄），故BCD 项不符合题意，A 项符合题意。
