隧道仰拱施工缝渗水及衬砌开裂处理（技术交底）第一篇：隧道仰拱施工缝渗水及衬砌开裂处理(技术交底)关于隧道渗漏水及衬砌开裂的整治方案一、隧道的渗漏水问题经过现场的调查，发现渗漏水部位位于仰拱填充施工缝处、水沟边墙施工缝处、衬砌边墙及拱腰部位，根据现场渗漏情况及借鉴其它线经验，决定采用以引为主的方法处理渗漏水问题。

1、仰拱填充施工缝渗漏水处理方案对于洞口段仰拱填充施工缝有渗漏水部位，沿仰拱填充施工缝走向，先凿宽100mm、深200mm的矩形槽，矩形槽底按2%坡度引至隧道中心水沟，矩形槽底部采用φ80mm的半PVC管扣住，然后用细石砼将PVC管左右空隙填平至仰拱填充表面（剖面图见图1）。

100回填混凝土200100半PVC管40仰拱填充施工缝排水槽图1.排水沟槽剖面图单位mm 对于洞内段仰拱填充施工缝有渗漏水现象且水量较大时，先凿宽100mm、深150mm的矩形槽，矩形槽底按2%坡度引至隧道中心水沟，槽内埋设φ50的透水盲管，然后在槽中用10mm-20mm的洁净碎石填筑至盲管两边并埋住盲管，上方用无纺布通长覆盖、水泥胶封闭，再用细石砼与仰拱填充面找平。

（剖面图见图2）图2.排水沟槽剖面图单位mm 对于洞内渗水量不大的区域，先凿宽100mm、深100mm的槽，矩形槽底按2%坡度引至隧道中心水沟，槽底部采用φ100的半PVC管扣住，然后用细石混凝土将PVC管左右空隙填平至PVC管顶部，上方用无纺布通长覆盖、水泥胶封闭，再用细石砼与仰拱填充面找平。

（剖面图见图3）图3.排水沟槽剖面图单位mm2、水沟边墙施工缝渗漏水处理方案根据现场的调查，发现水沟边墙施工缝渗漏水也是因为仰拱填充施工缝渗漏水引起的，和仰拱填充的施工缝渗漏水系是联通的，所以采取的处理措施和上述的方法相同，沿水沟边墙施工缝处理与仰拱填充施工缝处理的排水管路联通，进行综合治理。

（平面图见图4）隧道排水槽布置平面图中心水沟仰拱填充面施工缝水沟边墙隧道排水槽布置平面图中心水沟排水槽布置平面图水沟边墙图4.仰拱填充及水沟边墙施工缝渗水引排平面图二、衬砌开裂后处理方案经过现场的调查，衬砌的开裂处主要位于环向施工缝处，在个别的综合洞室处也有开裂现象，裂缝较小（均在2mm以内），长度较短（均在1m以内），没有环向、纵向贯通，通过取芯机在裂缝处取的芯样显示，缝的深度在3cm以内，最深处也不到6cm，没有沿衬砌厚度方向贯通，对结构的受立影响微乎其微，经过认真分析后，制定了以下的整改方案。

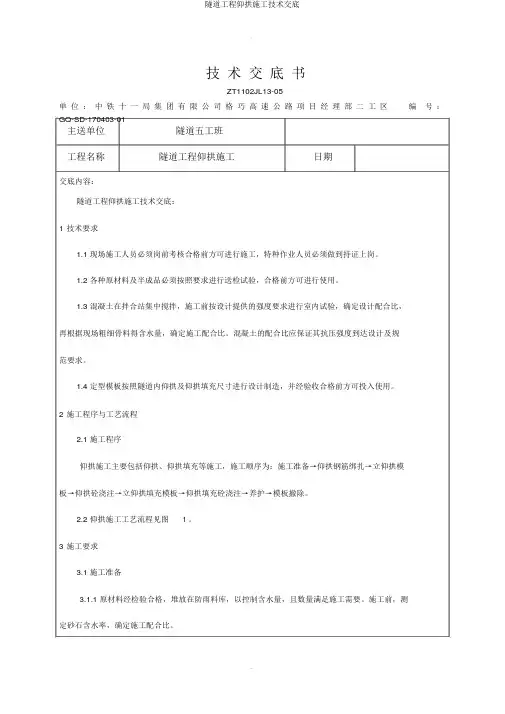

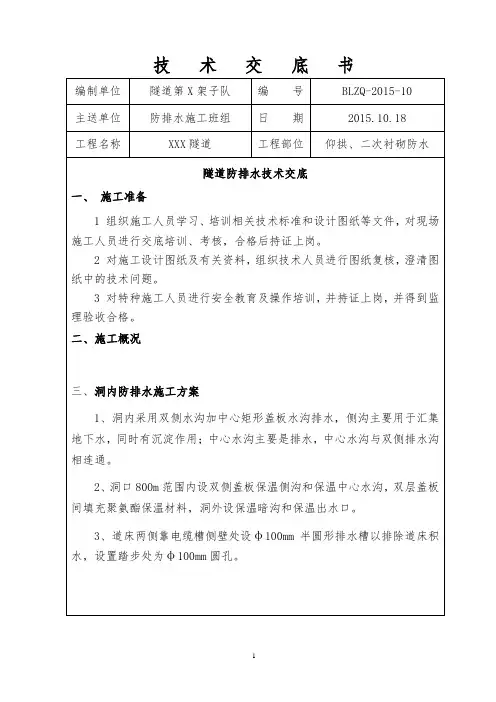

ZT1102JL13-05单位：中铁十一局集团有限公司格巧高速公路项目经理部二工区编号：GQ-SD-170403-01主送单位隧道五工班工程名称隧道工程仰拱施工日期交底内容：隧道工程仰拱施工技术交底：1技术要求1.1 现场施工人员必须岗前考核合格前方可进行施工，特种作业人员必须做到持证上岗。

1.2 各种原材料及半成品必须按照要求进行送检试验，合格前方可进行使用。

1.3 混凝土在拌合站集中搅拌，施工前按设计提供的强度要求进行室内试验，确定设计配合比，再根据现场粗细骨料得含水量，确定施工配合比。

混凝土的配合比应保证其抗压强度到达设计及规范要求。

1.4 定型模板按照隧道内仰拱及仰拱填充尺寸进行设计制造，并经验收合格前方可投入使用。

2施工程序与工艺流程2.1 施工程序仰拱施工主要包括仰拱、仰拱填充等施工，施工顺序为：施工准备→仰拱钢筋绑扎→立仰拱模板→仰拱砼浇注→立仰拱填充模板→仰拱填充砼浇注→养护→模板撤除。

2.2 仰拱施工工艺流程见图 1 。

3施工要求3.1 施工准备3.1.1 原材料经检验合格，堆放在防雨料库，以控制含水量，且数量满足施工需要。

施工前，测定砂石含水率，确定施工配合比。

ZT1102JL13-05单位：中铁十一局集团有限公司格巧高速公路项目经理部二工区编号：GQ-SD-170403-01主送单位隧道五工班工程名称隧道工程仰拱施工日期3.1.2 测量仪器精度满足要求，拌合站、衬砌台车调试运转正常。

3.1.3 作业区段的照明、供电、供水、排水系统满足衬砌正常施工要求，隧道内通风条件良好。

3.1.4 仰拱与开挖面平安距离：Ⅲ级＜90m ，Ⅵ级、Ⅴ级及以上＜20m 。

3.2 仰拱施工为减少其与出碴运输的干扰，采用仰拱栈桥施工，以保证隧道底部的施工质量，从根本上消除隧底质量隐患，确保结构稳定。

仰拱超前施工，为拱墙衬砌模板台车作业提供条件，并有利于文明施工。

仰拱混凝土由搅拌站拌合，采用混凝土罐车运送至浇筑地点，采用溜槽自中间向两侧对称浇筑，用插入式振捣器振捣密实。

隧道拱顶渗漏水及裂缝处理方案沪昆铁路客运专线长昆湖南段CKTJ-V1 I I标隧道拱顶渗漏水及裂缝处理方案中铁一局集团沪昆客专长昆湖南段项目经理部-0 一四年五月十八日编制依据 ............................................... 三、存在的问题及原因分析 施工一及沉降曙渗漏水 .................................. -3 1・2二衬表面渗水 .......................................... -3- L3电缆槽沟槽底渗水 ........................................ -3- 久—拱顶掉块（浮浆、空洞、修补）问题 ............................... 1、渗漏水处理方案...................................................1工二衬纵向施工缝处渗水（矮边墙纵向施工缝） .............. -5 -L2二衬表面渗水 (6)1・3二衬环向施工§ 8渗水 ................................. -8 -2.1总体施工方案 ............................................ -10 -2. 2壁可法裂健修补工艺 .................................... -10 -2. 3质量控制标准 ...................................... -13 •3、 拱顶掉块（浮浆、空洞、修补）处理方案 ......................... -14 -4、 具体问题处理方案 (15)工程概况 ..............................................■隧道渗漏水问题 (2)2、衬砌裂缝问题 ....................................................四、 处理方案 ..............................................L4仰拱施工罐渗水 ..........................................2、裂缝处理方案 (10)-2--4-5~五、施工注意事项 (16)工程线安全管理要求 (17)隧道拱顶渗漏水及掉块、裂缝处理方案一、工程概况2014年4月，广铁集团株洲高铁工务段对我管段进行初步静态验收检查。

隧道拱顶渗漏水及裂缝处理方案隧道作为一种重要的交通基础设施，承载着大量的交通流量和货物运输。

然而，隧道在使用过程中往往会遇到拱顶渗漏水和裂缝等问题，给交通运输安全和隧道结构稳定性带来威胁。

因此，为了解决这一问题，我们需要制定一套有效的处理方案。

一、渗漏水处理方案1. 检查隧道结构：首先，需要对隧道结构进行全面的检查，确定渗漏水的具体位置和原因。

可以使用无损检测技术，如红外线热成像仪、超声波检测仪等，来确定渗漏水的源头。

2. 寻觅渗漏水的途径：在确定渗漏水的源头后，需要进一步寻觅渗漏水的途径。

可以通过对隧道内部进行压力测试，或者使用颜色标记剂来追踪水流的路径，以确定渗漏水的途径。

3. 渗漏水修复：根据渗漏水的具体情况，采取相应的修复措施。

对于小范围的渗漏水，可以使用特种密封胶进行修复；对于大范围的渗漏水，可以使用聚合物注浆技术进行修复。

4. 隧道排水系统的完善：为了避免渗漏水再次浮现，需要对隧道的排水系统进行完善。

可以增加排水沟的数量和宽度，提高排水沟的排水能力，确保隧道内的积水及时排除。

二、裂缝处理方案1. 裂缝检查：首先，需要对隧道内部的裂缝进行全面的检查，确定裂缝的具体位置、形状和原因。

可以使用裂缝检测仪器，如激光扫描仪、摄像机等，来获取裂缝的详细信息。

2. 裂缝修复：根据裂缝的具体情况，采取相应的修复措施。

对于小范围的裂缝，可以使用聚合物修补剂进行修复；对于大范围的裂缝，可以使用钢筋混凝土修复技术进行修复。

3. 加固措施：为了增加隧道的结构强度，可以采取加固措施。

可以在裂缝周围加固钢筋，或者使用碳纤维加固材料进行加固，以提高隧道的抗震性能和承载能力。

4. 定期检查和维护：为了确保隧道的长期稳定性，需要定期进行检查和维护工作。

可以制定定期检查计划，对隧道进行全面的检查，及时发现和处理裂缝问题，确保隧道的安全运营。

以上就是针对隧道拱顶渗漏水及裂缝处理的方案。

通过全面检查、确定问题源头、采取相应的修复措施和加固措施，可以有效解决隧道拱顶渗漏水及裂缝问题，提高隧道的运输安全和结构稳定性。

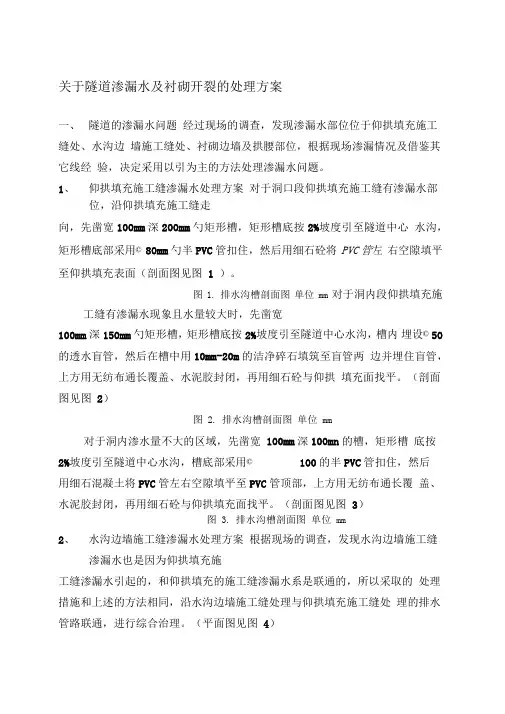

关于隧道渗漏水及衬砌开裂的处理方案一、隧道的渗漏水问题经过现场的调查，发现渗漏水部位位于仰拱填充施工缝处、水沟边墙施工缝处、衬砌边墙及拱腰部位，根据现场渗漏情况及借鉴其它线经验，决定采用以引为主的方法处理渗漏水问题。
