Y系列电动机型号及铭牌含义

三相异步电动机铭牌解读电动机是把电能转换成机械能的设备，要正确使用电动机，必须先能看懂其铭牌。

三相异步电动机铭牌上各个数据的含义如下：一、型号电动机型号通常由产品代号、规格代号、特殊环境代号组成。

1、产品代号电动机产品代号通常由类型代号、特点代号、设计序号组成。

1）类型代号类型代号表示电动机的类型，用汉语拼音字母表示。

异步电动机代号Y，Y系列电动机全称为全封闭自扇冷式三相鼠笼型异步电动机。

2）特点代号特点代号表示电动机的性能、结构，用字母表示。

（1）性能YB是隔爆型防爆电机；YBX3是最新设计的高效节能隔爆电机；YBF是粉尘防爆电机；YBP是隔爆变频电机；YBS是输送机专用防爆电机。

（2）结构B3为机座带底脚、端盖上无凸缘的结构型式；B5为机座不带底脚、端盖上带大于机座的凸缘的结构型式；B35为机座带底脚、端盖上带大于机座的凸缘的结构型式。

3）设计序号表示产品设计的顺序，用阿拉伯数字表示。

对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。

比如：Y3、YB3、YBX3。

2、规格代号电动机规格代号主要用中心高、机座长度、铁芯长度、极数来表示。

1）中心高度中心高度是指由电机轴心到机座底脚面的高度，根据中心高度的不同可以将电机分为大型、中型、小型和微型四种。

2）机座长度机座长度用国际通用英文字母表示。

短机座S；中机座M；长机座L。

3）铁芯长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。

4）极数分2极、4极、6极、8极、10极、12极等。

3、特殊环境代号特殊环境代号表示电动机所能适用的特殊工作环境，用特定的字母或字母加数字表示。

“高”原用G；船(“海”)用H；户“外”用W；化工防“腐”用F；热带用T；湿热带用TH；干热带用TA。

二、额定功率电动机的额定功率是指电动机在额定工作状态下运行时，轴上所输出的机械功率，一般用kW（千瓦）表示，但也有的用HP(马力)表示。

它们之间换算关系是：1kW=1.36HP，1HP=0.736kW。

Y系列电机型号含义 The Standardization Office was revised on the afternoon of December 13, 2020Y系列电机型号含义※Y系列是一般用途的全封闭鼠笼型三相异步电动机，机座号80－－－315。

YD系列为变级调速三相异步电动机。

机座80－－－160。

以上产品广泛用于风机、泵、农业机械、金属切削机床、切割机、吊装机，同时也适用于起动转矩有较高要求的压缩机等机械。

电磁制动电机的型号含义※YEJ系列电磁制动三相异步电动机是Y系列的派生产品，机座号80－180，其外型尺寸与Y系列相同，UEJ系列适用于要求快速停止、准确定位、往复运转，频繁起动，防止滑行的各种机械中做主轴传动和辅助传动。

如升降机械，运输机械，包装机械，食品机械，印刷机械，建筑机械，木工机械，减速机械，锻压机械等。

电磁调速电机型号含义※YCT系列电磁调速异步电动机是一种恒转矩调速电动机，通过可控硅进行控制而达到均匀无级调速，具有速度稳定，使用方便，调速范围大，起动性能好的特点，广泛用于纺织、化工、造纸、电线、冶镏金我、塑料等行业，也可用于变转矩的离心水泵和风机上。

防爆电机型号含义（1）YB系列防爆型三相异步电动机是在基本系列电动机上派生的，是我国统一设计的最新防爆电机系列技术标准为EBK25002。

（2）本系列电动机额定电压为380V频率为50HZ也可生产其他电压的电动机，如220V、660V或220V/380V、380/660V。

（3）本系列电动机具有高效性能好、噪声低、振动小、隔结构先进可靠性高，使用维护方便等优点，适用一有爆炸性混合气体存在的场所。

JCB机床冷却泵是一种油浸式三相电泵，该泵具有安装简单、方便、效率高等特点，适合做各种机床输送冷却液，润滑液的动力，也可用在其他类似的场所。

Y系列三相异步电动机主要技术参数（点击查看、）Y系列三相异步电动机机座号 H80-355功率同步转速 3000 ； 1500 ； 1000 ；750RPM电压 220/380V ； 380/660V频率 50Hz 、 60Hz防护等级 IP44 ； IP54 ； IP55绝缘等级 B 、 F环境温度 -15 ～ + 40 ℃海拔≤ 1000mY2系列三相异步电动机Y2 系列三相异步电动机具有结构新颖，造型美观、噪音低、振动小、耐热等级高等特点，产品现以达到九十年代国际先进水平，是 Y 系列电机的新产品。

Y系列电机常用型号对照表电机型号意义Y 系列三相异步电动机为全封闭自扇风冷式鼠笼型交流异步电动机，它是我国统一设计的最新系列，防护等级为IP44。

Y系列电动机具有高效、节能、起动转矩大、性能好、噪声低、振动小、可靠性高、功率等级和安装尺寸符合IEC 标准以及使用维护方便等优点。

Y系列电动机适用于不含易燃、易爆或腐蚀性气体的一般场所和无特殊要求的机械上，如：金属切削机床、水泵、风机、运输机械、搅拌机、农业机械、食品机械等。

Y系列电动机的型号由四部分组成：第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同）；第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。

海拔：不超过1000米。

相对湿度：不超过95℅额定电压：380伏。

额定频率：50赫兹。

接法：3千瓦及以下为Y接，4千瓦及以上为Δ接。

工作方式：连续（S1）。

例型号：Y132S1-2 3KWY....Y表示异步电动机132.....第二部分数字表示机座中心高毫米数（机座不带底脚时，与机座带底脚时相同）；S－....第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；1-....字母后的数字为铁心长度代号；－2.....第四部分横线后的数字为电动机的极数，这是一台2极电动机。

3KW表示电机功率的数字，这是一个完整的电机型号。

Y132S1-2的意义就是：系列+机座号+极数第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同）；第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。

海拔：不超过1000米。

相对湿度：不超过95℅额定电压：380伏。

额定频率：50赫兹。

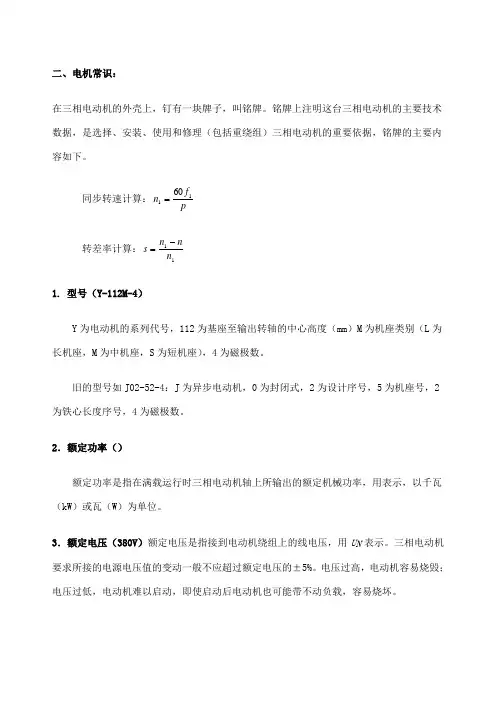

二、电机常识：在三相电动机的外壳上，钉有一块牌子，叫铭牌。

铭牌上注明这台三相电动机的主要技术数据，是选择、安装、使用和修理（包括重绕组）三相电动机的重要依据，铭牌的主要内容如下。

同步转速计算：pf n 1160= 转差率计算：11n n n s -= 1. 型号（Y-112M-4）Y 为电动机的系列代号，112为基座至输出转轴的中心高度（mm ）M 为机座类别（L 为长机座，M 为中机座，S 为短机座），4为磁极数。

旧的型号如J02-52-4：J 为异步电动机，0为封闭式，2为设计序号，5为机座号，2为铁心长度序号，4为磁极数。

2．额定功率（）额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率，用表示，以千瓦（kW ）或瓦（W ）为单位。

3．额定电压（380V ）额定电压是指接到电动机绕组上的线电压，用U N 表示。

三相电动机要求所接的电源电压值的变动一般不应超过额定电压的±5%。

电压过高，电动机容易烧毁；电压过低，电动机难以启动，即使启动后电动机也可能带不动负载，容易烧坏。

4．额定电流（8.8A ）额定电流是指三相电动机在额定电源电压下，输出额定功率时，流入定子绕组的线电流，用I N 表示，以安（A ）为单位。

若超过额定电流过载运行，三相电动机就会过热乃至烧毁。

三相异步电动机的额定功率与其他额定数据之间有如下关系式 式中 N ϕcos ——额定功率因数N η ——额定效率5．额定频率(50Hz)额定频率是指电动机所接的交流电源每秒钟内周期变化的次数，用N f 表示。

我国规定标准电源频率为50Hz 。

6．额定转速（1440r/min ）额定转速表示三相电动机在额定工作情况下运行时每分钟的转速，用N n 表示，一般是略小于对应的同步转速1n 。

如1n =1500r/min ，则N n =1 440r/min 。

7．绝缘等级绝缘等级是指三相电动机所采用的绝缘材料的耐热能力，它表明三相电动机允许的最高工作温度。

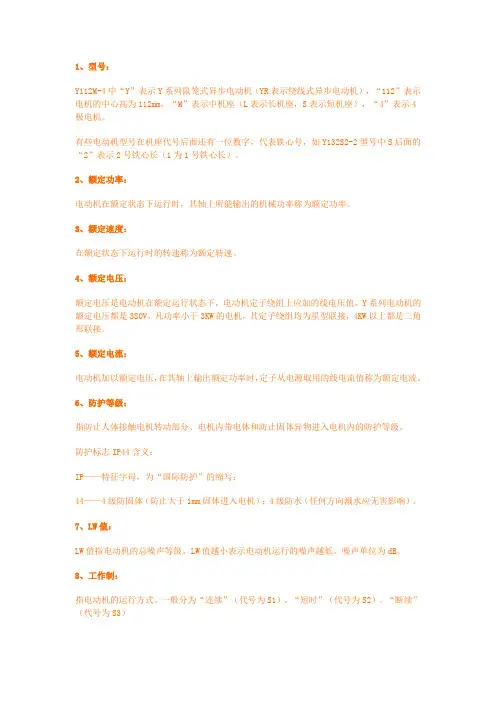

1、型号：Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。

有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。

2、额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。

3、额定速度：在额定状态下运行时的转速称为额定转速。

4、额定电压：额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。

Y系列电动机的额定电压都是380V。

凡功率小于3KW的电机，其定子绕组均为星型联接，4KW以上都是三角形联接。

5、额定电流：电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。

6、防护等级：指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。

防护标志IP44含义：IP——特征字母，为“国际防护”的缩写；44——4级防固体（防止大于1mm固体进入电机）；4级防水（任何方向溅水应无害影响）。

7、LW值：LW值指电动机的总噪声等级。

LW值越小表示电动机运行的噪声越低。

噪声单位为dB。

8、工作制：指电动机的运行方式。

一般分为“连续”（代号为S1）、“短时”（代号为S2）、“断续”（代号为S3）9、额定频率：电动机在额定运行状态下，定子绕组所接电源的频率，叫额定频率。

我国规定的额定频率为50HZ10、接法：表示电动机在额定电压下，定子绕组的连接方式（星型联接和三角形联接）。

当电压不变时，如将星型联接接为三角形联接，线圈的电压为原线圈的。

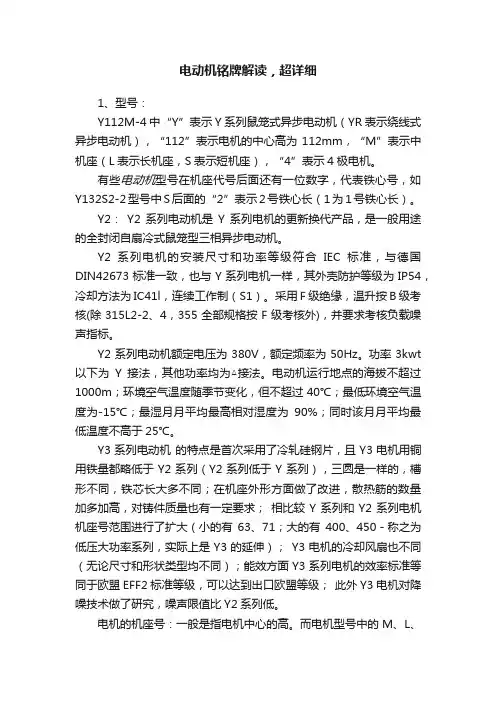

电动机铭牌解读，超详细1、型号：Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。

有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。

Y2：Y2系列电动机是Y系列电机的更新换代产品，是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

Y2系列电机的安装尺寸和功率等级符合IEC标准，与德国DIN42673标准一致，也与Y系列电机一样，其外壳防护等级为IP54，冷却方法为IC41l，连续工作制（S1）。

采用F级绝缘，温升按B级考核(除315L2-2、4，355全部规格按F级考核外)，并要求考核负载噪声指标。

Y2系列电动机额定电压为380V，额定频率为50Hz。

功率3kwt 以下为Y接法，其他功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。

Y3系列电动机的特点是首次采用了冷轧硅钢片，且Y3电机用铜用铁量都略低于Y2系列（Y2系列低于Y系列），三圆是一样的，槽形不同，铁芯长大多不同；在机座外形方面做了改进，散热筋的数量加多加高，对铸件质量也有一定要求；相比较Y系列和Y2系列电机机座号范围进行了扩大（小的有63、71；大的有400、450－称之为低压大功率系列，实际上是Y3的延伸）；Y3电机的冷却风扇也不同（无论尺寸和形状类型均不同）；能效方面Y3系列电机的效率标准等同于欧盟EFF2标准等级，可以达到出口欧盟等级；此外Y3电机对降噪技术做了研究，噪声限值比Y2系列低。

电机的机座号：一般是指电机中心的高。

而电机型号中的M、L、S，是指机壳的长度。

2、额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。

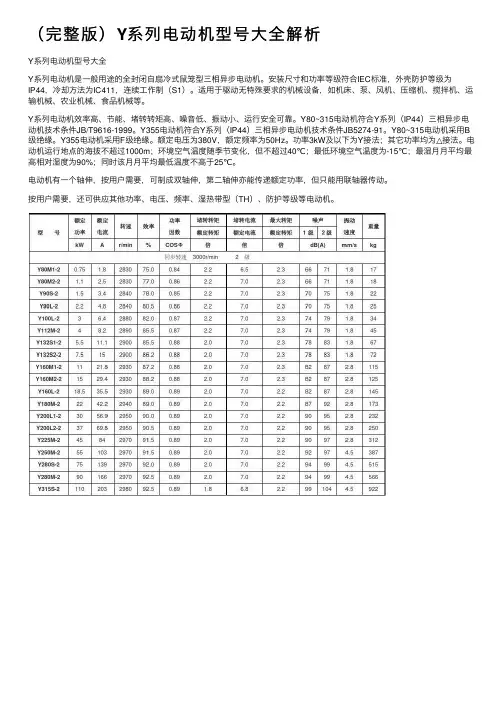

（完整版）Y系列电动机型号⼤全解析Y系列电动机型号⼤全Y系列电动机是⼀般⽤途的全封闭⾃扇冷式⿏笼型三相异步电动机。

安装尺⼨和功率等级符合IEC标准，外壳防护等级为IP44，冷却⽅法为IC411，连续⼯作制（S1）。

适⽤于驱动⽆特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、⾷品机械等。

Y系列电动机效率⾼、节能、堵转转矩⾼、噪⾳低、振动⼩、运⾏安全可靠。

Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。

Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。

Y80~315电动机采⽤B 级绝缘。

Y355电动机采⽤F级绝缘。

额定电压为380V，额定频率为50Hz。

功率3kW及以下为Y接法；其它功率均为△接法。

电动机运⾏地点的海拔不超过1000m；环境空⽓温度随季节变化，但不超过40℃；最低环境空⽓温度为-15℃；最湿⽉⽉平均最⾼相对湿度为90%；同时该⽉⽉平均最低温度不⾼于25℃。

电动机有⼀个轴伸，按⽤户需要，可制成双轴伸，第⼆轴伸亦能传递额定功率，但只能⽤联轴器传动。

按⽤户需要，还可供应其他功率、电压、频率、湿热带型（TH）、防护等级等电动机。

Y355M1-109019159593.00.8 1.2 6.0 2.096 4.51620 Y355M2-1011023059593.20.8 1.2 6.0 2.096 4.51775 Y355L1-1013227559593.50.8 1.2 6.0 2.096 4.51880Y2系列三相异步电动机⼀、概述Y2系列电动机是Y系列电机的更新换代产品，是⼀般⽤途的全封闭⾃扇冷式⿏它是我国九⼗年代最新产品，其整体⽔平已达到国外同类产品九⼗年代初的⽔平。

该产品应⽤于国民经济各个领域，如机床、⽔泵、风机、压缩机，也可适⽤于运输、搅拌、印刷、农机、⾷品等各类不含易燃、易爆或腐蚀性⽓体的场合。

Y系列电机型含义公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]Y系列电机型号含义※Y系列是一般用途的全封闭鼠笼型三相异步电动机，机座号80－－－315。

YD 系列为变级调速三相异步电动机。

机座80－－－160。

以上产品广泛用于风机、泵、农业机械、金属切削机床、切割机、吊装机，同时也适用于起动转矩有较高要求的压缩机等机械。

电磁制动电机的型号含义※YEJ系列电磁制动三相异步电动机是Y系列的派生产品，机座号80－180，其外型尺寸与Y系列相同，UEJ系列适用于要求快速停止、准确定位、往复运转，频繁起动，防止滑行的各种机械中做主轴传动和辅助传动。

如升降机械，运输机械，包装机械，食品机械，印刷机械，建筑机械，木工机械，减速机械，锻压机械等。

电磁调速电机型号含义※YCT系列电磁调速异步电动机是一种恒转矩调速电动机，通过可控硅进行控制而达到均匀无级调速，具有速度稳定，使用方便，调速范围大，起动性能好的特点，广泛用于纺织、化工、造纸、电线、冶镏金我、塑料等行业，也可用于变转矩的离心水泵和风机上。

防爆电机型号含义（1）YB系列防爆型三相异步电动机是在基本系列电动机上派生的，是我国统一设计的最新防爆电机系列技术标准为EBK25002。

（2）本系列电动机额定电压为380V频率为50HZ也可生产其他电压的电动机，如220V、660V或220V/380V、380/660V。

（3）本系列电动机具有高效性能好、噪声低、振动小、隔结构先进可靠性高，使用维护方便等优点，适用一有爆炸性混合气体存在的场所。

JCB机床冷却泵是一种油浸式三相电泵，该泵具有安装简单、方便、效率高等特点，适合做各种机床输送冷却液，润滑液的动力，也可用在其他类似的场所。

Y系列三相异步电动机主要技术参数（点击查看、）Y系列三相异步电动机机座号 H80-355功率同步转速 3000 ； 1500 ； 1000 ；750RPM电压 220/380V ； 380/660V频率 50Hz 、 60Hz防护等级 IP44 ； IP54 ； IP55绝缘等级 B 、 F环境温度 -15 ～ + 40 ℃海拔≤ 1000mY2系列三相异步电动机Y2 系列三相异步电动机具有结构新颖，造型美观、噪音低、振动小、耐热等级高等特点，产品现以达到九十年代国际先进水平，是 Y 系列电机的新产品。

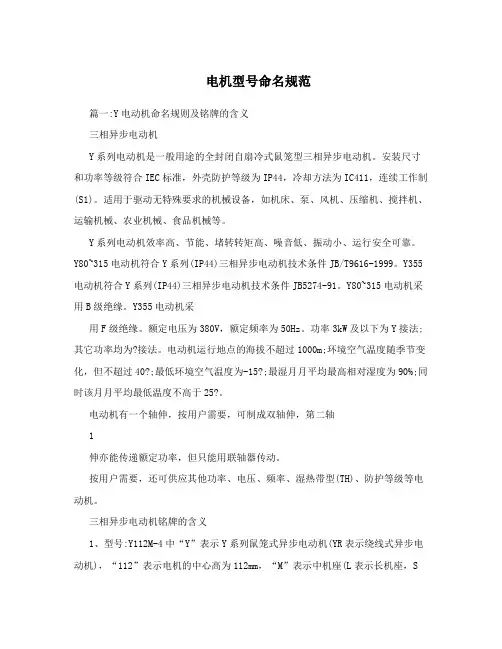

电机型号命名规范篇一:Y电动机命名规则及铭牌的含义三相异步电动机Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制(S1)。

适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。

Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80~315电动机符合Y系列(IP44)三相异步电动机技术条件JB/T9616-1999。

Y355电动机符合Y系列(IP44)三相异步电动机技术条件JB5274-91。

Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V，额定频率为50Hz。

功率3kW及以下为Y接法;其它功率均为?接法。

电动机运行地点的海拔不超过1000m;环境空气温度随季节变化，但不超过40?;最低环境空气温度为-15?;最湿月月平均最高相对湿度为90%;同时该月月平均最低温度不高于25?。

电动机有一个轴伸，按用户需要，可制成双轴伸，第二轴1伸亦能传递额定功率，但只能用联轴器传动。

按用户需要，还可供应其他功率、电压、频率、湿热带型(TH)、防护等级等电动机。

三相异步电动机铭牌的含义1、型号:Y112M-4中“Y”表示Y系列鼠笼式异步电动机(YR表示绕线式异步电动机)，“112”表示电机的中心高为112mm，“M”表示中机座(L表示长机座，S表示短机座)，“4”表示4极电机。

有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长(1为1号铁心长)。

2、额定功率:电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。

3、额定速度:在额定状态下运行时的转速称为额定转速。

4、额定电压:额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。

Y系列电动机的额定电压都是380V。

Y系列电机型含义LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】Y系列电机型号含义※Y系列是一般用途的全封闭鼠笼型三相异步电动机，机座号80－－－315。

YD系列为变级调速三相异步电动机。

机座80－－－160。

以上产品广泛用于风机、泵、农业机械、金属切削机床、切割机、吊装机，同时也适用于起动转矩有较高要求的压缩机等机械。

电磁制动电机的型号含义※YEJ系列电磁制动三相异步电动机是Y系列的派生产品，机座号80－180，其外型尺寸与Y系列相同，UEJ系列适用于要求快速停止、准确定位、往复运转，频繁起动，防止滑行的各种机械中做主轴传动和辅助传动。

如升降机械，运输机械，包装机械，食品机械，印刷机械，建筑机械，木工机械，减速机械，锻压机械等。

电磁调速电机型号含义※YCT系列电磁调速异步电动机是一种恒转矩调速电动机，通过可控硅进行控制而达到均匀无级调速，具有速度稳定，使用方便，调速范围大，起动性能好的特点，广泛用于纺织、化工、造纸、电线、冶镏金我、塑料等行业，也可用于变转矩的离心水泵和风机上。

防爆电机型号含义（1）YB系列防爆型三相异步电动机是在基本系列电动机上派生的，是我国统一设计的最新防爆电机系列技术标准为EBK25002。

（2）本系列电动机额定电压为380V频率为50HZ也可生产其他电压的电动机，如220V、660V或220V/380V、380/660V。

（3）本系列电动机具有高效性能好、噪声低、振动小、隔结构先进可靠性高，使用维护方便等优点，适用一有爆炸性混合气体存在的场所。

JCB机床冷却泵是一种油浸式三相电泵，该泵具有安装简单、方便、效率高等特点，适合做各种机床输送冷却液，润滑液的动力，也可用在其他类似的场所。

Y系列三相异步电动机主要技术参数（点击查看、）Y系列三相异步电动机机座号 H80-355功率同步转速 3000 ； 1500 ； 1000 ；750RPM电压 220/380V ； 380/660V频率 50Hz 、 60Hz防护等级 IP44 ； IP54 ； IP55绝缘等级 B 、 F环境温度 -15 ～ + 40 ℃海拔≤ 1000mY2系列三相异步电动机Y2 系列三相异步电动机具有结构新颖，造型美观、噪音低、振动小、耐热等级高等特点，产品现以达到九十年代国际先进水平，是 Y 系列电机的新产品。

Y系列电动机型号⼤全解析Y系列电动机型号⼤全解析————————————————————————————————作者：————————————————————————————————⽇期：Y系列电动机型号⼤全Y系列电动机是⼀般⽤途的全封闭⾃扇冷式⿏笼型三相异步电动机。

安装尺⼨和功率等级符合IEC标准，外壳防护等级为IP44，冷却⽅法为IC411，连续⼯作制（S1）。

适⽤于驱动⽆特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、⾷品机械等。

Y系列电动机效率⾼、节能、堵转转矩⾼、噪⾳低、振动⼩、运⾏安全可靠。

Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。

Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。

Y80~315电动机采⽤B 级绝缘。

Y355电动机采⽤F级绝缘。

额定电压为380V，额定频率为50Hz。

功率3kW及以下为Y接法；其它功率均为△接法。

电动机运⾏地点的海拔不超过1000m；环境空⽓温度随季节变化，但不超过40℃；最低环境空⽓温度为-15℃；最湿⽉⽉平均最⾼相对湿度为90%；同时该⽉⽉平均最低温度不⾼于25℃。

电动机有⼀个轴伸，按⽤户需要，可制成双轴伸，第⼆轴伸亦能传递额定功率，但只能⽤联轴器传动。

按⽤户需要，还可供应其他功率、电压、频率、湿热带型（TH）、防护等级等电动机。

⼆、详细参数型号额定功率额定电流转速效率功率因数堵转转矩堵转电流最⼤转矩噪声振动速度重量额定转矩额定电流额定转矩1级2级kW A r/min%COSФ倍倍倍dB(A)mm/s kg同步转速3000r/min 2 级Y80M1-20.75 1.8283075.00.84 2.2 6.5 2.36671 1.817 Y80M2-2 1.1 2.5283077.00.86 2.27.0 2.36671 1.818 Y90S-2 1.53.4284078.00.85 2.27.0 2.37075 1.822 Y90L-2 2.24.8284080.50.86 2.27.0 2.37075 1.825 Y100L-23 6.4288082.00.87 2.27.0 2.37479 1.834 Y112M-248.2289085.50.87 2.27.0 2.37479 1.845 Y132S1-2 5.511.1290085.50.88 2.07.0 2.37883 1.867Y132S2-27.515290086.20.88 2.07.0 2.37883 1.872 Y160M1-21121.8293087.20.88 2.07.0 2.38287 2.8115 Y160M2-21529.4293088.20.88 2.07.0 2.38287 2.8125 Y160L-218.535.5293089.00.89 2.07.0 2.28287 2.8145 Y180M-22242.2294089.00.89 2.07.0 2.28792 2.8173 Y200L1-23056.9295090.00.89 2.07.0 2.29095 2.8232 Y200L2-23769.8295090.50.89 2.07.0 2.29095 2.8250 Y225M-24584297091.50.89 2.07.0 2.29097 2.8312 Y250M-255103297091.50.89 2.07.0 2.29297 4.5387 Y280S-275139297092.00.89 2.07.0 2.29499 4.5515 Y280M-290166297092.50.89 2.07.0 2.29499 4.5566 Y315S-2110203298092.50.89 1.8 6.8 2.299104 4.5922Y315M-2132242298093.00.89 1.8 6.8 2.299104 4.51010 Y315L1-2160292298093.50.89 1.8 6.8 2.299104 4.51085 Y315L2-2200365298093.50.89 1.8 6.8 2.299104 4.51220 Y355M1-2220399298094.20.89 1.2 6.9 2.2109 4.51710 Y355M2-同步转速1500r/min 4 级Y80M1-40.55 1.5139073.00.76 2.4 6.0 2.35667 1.817 Y80M2-40.752139074.50.76 2.3 6.0 2.35667 1.817 Y90S-4 1.12.7140078.00.78 2.3 6.5 2.36167 1.825 Y90L-4 1.53.7140079.00.79 2.3 6.5 2.36267 1.826 Y100L1-4 2.25143081.00.82 2.27.0 2.36570 1.834 Y100L2-43 6.8143082.50.81 2.27.0 2.36570 1.835 Y112M-448.8144084.50.82 2.27.0 2.36874 1.847 Y132S-45.511.6144085.50.84 2.27.0 2.37078 1.868 Y132M-47.515.4144087.00.85 2.27.0 2.37178 1.879 Y160M-41122.6146088.00.84 2.27.0 2.37582 1.8122 Y160L-41530.3146088.50.85 2.27.0 2.37782 1.8142 Y180M-418.535.9147091.00.86 2.07.0 2.27782 1.8174 Y180L-42242.5147091.50.86 2.07.0 2.27782 1.8192 Y200L-43056.8147092.20.87 2.07.0 2.27984 1.8253 Y225S-43770.4148091.80.87 1.97.0 2.27984 1.8294 Y225M-44584.2148092.30.88 1.97.0 2.27984 1.8327 Y250M-455103148092.60.88 2.07.0 2.28186 2.8381 Y280S-475140148092.70.88 1.97.0 2.28590 2.8535 Y280M-490164148093.50.89 1.97.0 2.28590 2.8634 Y315S-4110201148093.50.89 1.8 6.8 2.29398 2.8912 Y315M-4132240148094.00.89 1.8 6.8 2.296101 2.81048 Y315L1-4160289148094.50.89 1.8 6.8 2.296101 2.81105 Y315L2-4200361148094.50.89 1.8 6.8 2.296101 2.81260 Y355M1-4220407148894.40.87 1.4 6.8 2.2106 4.51690 Y355M3-4250461148894.70.87 1.4 6.8 2.2108 4.51800 Y355L2-4280515148894.90.87 1.4 6.8 2.2108 4.51945 Y355L3-4315578148895.20.87 1.4 6.9 2.2108 4.51985同步转速1000r/min 6 级Y90S-60.75 2.391072.50.7 2.0 5.5 2.25665 1.821 Y90L-6 1.1 3.291073.50.7 2.0 5.5 2.25665 1.824 Y100L-6 1.5494077.50.7 2.0 6.0 2.26267 1.835 Y112M-6 2.2 5.694080.50.7 2.0 6.0 2.26267 1.845 Y132S-637.296083.00.8 2.0 6.5 2.26671 1.866Y132M1-649.496084.00.8 2.0 6.5 2.26671 1.875 Y132M2-6 5.512.696085.30.8 2.0 6.5 2.26671 1.885Y160M-67.51797086.00.8 2.0 6.5 2.06975 1.8116 Y160L-61124.697087.00.8 2.0 6.5 2.07075 1.8139 Y180M-61531.497089.50.8 1.8 6.5 2.07078 1.8182 Y200L1-618.537.797089.80.8 1.8 6.5 2.07378 1.8228 Y200L2-62244.698090.20.8 1.8 6.5 2.07378 1.8246 Y225M-63059.598090.20.9 1.7 6.5 2.07681 1.8294 Y250M-6377298090.80.9 1.8 6.5 2.07681 2.8395 Y280S-64585.498092.00.9 1.8 6.5 2.07984 2.8505 Y280M-65510498092.00.9 1.8 6.5 2.07984 2.856 Y315S-67514198092.80.9 1.6 6.5 2.08792 2.8850 Y315M-69016998093.20.9 1.6 6.5 2.08792 2.8965 Y315L1-611020698093.50.9 1.6 6.5 2.08792 2.81028 Y315L2-613224698093.80.9 1.6 6.5 2.08792 2.81195 Y355M1-616030099094.10.9 1.3 6.7 2.0102 4.51590 Y355M2-618534799094.30.9 1.3 6.7 2.0102 4.51665 Y355M4-620037599094.30.9 1.3 6.7 2.0102 4.51725 Y355L1-622041199194.50.9 1.3 6.7 2.0102 4.51780 Y355L3-625046699194.70.9 1.3 6.7 2.0105 4.51865同步转速750r/min 8 级Y132S-8 2.2 5.871080.50.7 2.0 5.5 2.06166 1.866 Y132M-837.771082.00.7 2.0 5.5 2.06166 1.876 Y160M1-849.972084.00.7 2.0 6.0 2.06469 1.8105 Y160M2-8 5.513.372085.00.7 2.0 6.0 2.06469 1.8115 Y160L-87.517.772086.00.8 2.0 5.5 2.06769 1.8140 Y180L-81124.873087.50.8 1.7 6.0 2.06772 1.8180 Y200L-81534.173088.00.8 1.8 6.0 2.07072 1.8228 Y225S-818.541.373089.50.8 1.7 6.0 2.07075 1.8265 Y225M-82247.673090.00.8 1.8 6.0 2.07075 1.8296 Y250M-8306373090.50.81.8 6.02.07375 1.8391 Y280S-83778.274091.00.8 1.8 6.0 2.07378 2.8500 Y280M-84593.274091.70.8 1.8 6.0 2.073782.8562 Y315S-85511474092.00.8 1.6 6.5 2.08287 2.8875 Y315M-87515274092.50.8 1.6 6.5 2.08287 2.81008 Y315L1-89017974093.00.8 1.6 6.5 2.08287 2.81065 Y315L2-811021874093.30.8 1.6 6.3 2.08287 2.81195 Y355M2-813226474093.80.8 1.3 6.3 2.0994.51675 Y355M4-816031974094.00.8 1.3 6.3 2.099 4.51730 Y355L3-818536874294.20.8 1.3 6.3 2.099 4.51840 Y355L4-820039874394.30.8 1.3 6.3 2.099 4.51905同步转速600r/min 10级Y315S-104510159091.50.7 1.4 6.0 2.08287 2.8838 Y315M-105512359092.00.7 1.4 6.0 2.08287 2.8960 Y315L2-107516459092.50.8 1.4 6.0 2.08287 2.81180Y355M1-109019159593.00.8 1.2 6.0 2.096 4.51620 Y355M2-1011023059593.20.8 1.2 6.0 2.096 4.51775 Y355L1-1013227559593.50.8 1.2 6.0 2.096 4.51880Y2系列三相异步电动机⼀、概述Y2系列电动机是Y系列电机的更新换代产品，是⼀般⽤途的全封闭⾃扇冷式⿏笼型三相异步电动机。

J系列和Y系列电动机型号字母的含义
J系列和Y系列电动机型号字母的含义
三相异步电动机铭牌上型号字母的含义
三相异步电动机型号字母含义：
J——异步电动机；O——封闭；L——铝线缠组；W——户外；Z——冶金起重；Q——高起动转轮；D——多速；B——防爆；R一绕线式；S——双鼠笼；K一—高速；H——高转差率。

以上表示为户外用、封闭型、3号机座、2号铁芯长度、4极的三相异步电动机。

JQO 2-52-4表示为封闭式高起动转矩异少电动机、5号机座、2号铁芯长度、4极。

Y系列电动机型号字母的含义
1防护等级及冷却方式
电动机的防护等级及冷却方式见下表：
2工作制S1
3额定功率50Hz(也可按用户要求制造60Hz电动机)
4额定电压6000V、10000V (也可按照用户的要求制造3000V电动机) 5环境条件海拔<= 1000m,-10c-+40c
6型号说明
产品代号及含义见表。

三相异步电动机的额定值刻印在每台电动机的铭牌上,一般包括下列几种：1.型号：为了适应不同用途和不同工作环境的需要，电动机制成不同的系列,每种系列用各种型号表示。

例如Y 132 M- 4Y →三相异步电动机，其中三相异步电动机的产品名称代号还有：YR为绕线式异步电动机；YB为防爆型异步电动机；YQ为高起动转距异步电动机。

132→机座中心高(mm)M →机座长度代号4 →磁极数2.接法：这是指定子三相绕组的接法。

一般鼠笼式电动机的接线盒中有六根引出线,标有U1、V1 、W1、U2、V2、W2。

其中：U1 U2是第一相绕组的两端；V1 V2是第二相绕组的两端；W1 W2是第三相绕组的两端。

如果U1、V1 、W1分别为三相绕组的始端(头) ,则U2、V2、W2是相应的末端(尾)。

这六个引出线端在接电源之前,相互间必须正确联接。

联接方法有星形(Y)联接和三角形()联接两种(下图所示)。

通常三相异步电动机自3kW以下者,联接成星形;自4kW以上者, 联接成三角形。

3.额定功率PN：是指电动机在制造厂所规定的额定情况下运行时,其输出端的机械功率,单位一般为千瓦（kW）。

对三相异步电机，其额定功率：P N=U N I NηN cosN式中ηN和cosN分别为额定情况下的效率和功率因数。

4.额定电压U N：是指电动机额定运行时,外加于定子绕组上的线电压,单位为伏（V）。

一般规定电动机的工作电压不应高于或低于额定值的5%。

当工作电压高于额定值时,磁通将增大，将使励磁电流大大增加,电流大于额定电流,使绕组发热。

同时,由于磁通的增大,铁损耗(与磁通平方成正比)也增大,使定子铁心过热；当工作电压低于额定值时，引起输出转矩减小，转速下降,电流增加，也使绕组过热，这对电动机的运行也是不利的。

我国生产的Y系列中、小型异步电动机，其额定功率在3kW以上的,额定电压为380 V，绕组为三角形联接。

额定功率在3 kW及以下的,额定电压为380/220V,绕组为Y/联接(即电源线电压为380 V时,电动机绕组为星形联接；电源线电压为220 V时,电动机绕组为三角形联接)。

三相异步电动机铭牌的含义三相异步电动机的铭牌一般形式如下图所示。

现将铭牌的含义简单描述：1、型号：Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。

有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。

2、额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。

3、额定速度：在额定状态下运行时的转速称为额定转速。

4、额定电压：额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。

Y系列电动机的额定电压都是380V。

凡功率小于3KW的电机，其定子绕组均为星型联接，4KW以上都是三角形联接。

5、额定电流：电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。

6、防护等级：指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。

防护标志IP44含义：IP——特征字母，为“国际防护”的缩写；44——4级防固体（防止大于1mm固体进入电机）；4级防水（任何方向溅水应无害影响）。

7、LW值：LW值指电动机的总噪声等级。

LW值越小表示电动机运行的噪声越低。

噪声单位为dB。

8、工作制：指电动机的运行方式。

一般分为“连续”（代号为S1）、“短时”（代号为S2）、“断续”（代号为S3）9、额定频率：电动机在额定运行状态下，定子绕组所接电源的频率，叫额定频率。

我国规定的额定频率为50HZ10、接法：表示电动机在额定电压下，定子绕组的连接方式（星型联接和三角形联接）。

当电压不变时，如将星型联接接为三角形联接，线圈的电压为原线圈的，这样电机线圈的电流过大而发热。

如果把三角形联接的电机改为星型联接，电机线圈的电压为愿线圈的1/，电动机的输出功率就会降低。

Y系列电机型号含义预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制Y系列电机型号含义※Y系列是一般用途的全封闭鼠笼型三相异步电动机，机座号80－－－315。

YD系列为变级调速三相异步电动机。

机座80－－－160。

以上产品广泛用于风机、泵、农业机械、金属切削机床、切割机、吊装机，同时也适用于起动转矩有较高要求的压缩机等机械。

电磁制动电机的型号含义※YEJ系列电磁制动三相异步电动机是Y系列的派生产品，机座号80－，其外型尺寸与Y系列相同，UEJ系列适用于要求快速停止、准确定位、往复运转，频繁起动，防止滑行的各种机械中做主轴传动和辅助传动。

如升降机械，运输机械，包装机械，食品机械，印刷机械，建筑机械，木工机械，减速机械，锻压机械等。

电磁调速电机型号含义※YCT系列电磁调速异步电动机是一种恒转矩调速电动机，通过可控硅进行控制而达到均匀无级调速，具有速度稳定，使用便，调速围大，起动性能好的特点，广泛用于纺织、化工、造纸、电线、冶镏金我、塑料等行业，也可用于变转矩的离心水泵和风机上。

防爆电机型号含义（1）YB系列防爆型三相异步电动机是在基本系列电动机上派生的，是我国统一设计的最新防爆电机系列技术标准为EBK25002。

（2）本系列电动机额定电压为380V频率为50HZ也可生产其他电压的电动机，如220V、660V或220V/380V、380/660V。

（3）本系列电动机具有高效性能好、噪声低、振动小、隔结构先进可靠性高，使用维护便等优点，适用一有爆炸性混合气体存在的场所。

JCB机床冷却泵是一种油浸式三相电泵，该泵具有安装简单、便、效率高等特点，适合做各种机床输送冷却液，润滑液的动力，也可用在其他类似的场所。

Y系列三相异步电动机主要技术参数（点击查看一、二）Y系列三相异步电动机机座号H80-355功率0.55-315KW同步转速3000 ；1500 ；1000 ；750RPM电压220/380V ；380/660V频率50Hz 、60Hz防护等级IP44 ；IP54 ；IP55绝缘等级B 、F环境温度-15 ～+ 40 ℃海拔≤ 1000mY系列B3三相异步电动机安装尺寸（点击查看）Y2系列三相异步电动机Y2 系列三相异步电动机具有结构新颖，造型美观、噪音低、振动小、耐热等级高等特点，产品现以达到九十年代国际先进水平，是Y 系列电机的新产品。
