小区恒压供水

居民小区恒压供水系统设计
恒压供水系统是指在整个供水系统内，保持一定水压的供水方式。

在居民小区中，可以采用多种方式实现恒压供水，主要包括：
1.水泵恒压供水系统：在小区水源外送水压力较低的情况下，
在小区内采用水泵进行水压增压，保持系统内一定的水压。

2.水箱恒压供水系统：在小区水源外送水压力较高的情况下，
建立一个水箱，通过调节进出水管道的流量，保持水箱内部一定水位，从而实现恒压供水。

3.压力容器恒压供水系统：在小区水源外送水压力较高的情况下，建立一个压力容器，通过储存一定量的水压来达到水压恒定的
目的。

在确定使用哪种恒压供水系统之前，需要考虑小区内房屋数量、层数、楼高、水消费量等因素，以及小区内水压和水源的情况。

同时，在设计恒压供水系统时，要对各个部件进行合理的布局，保证
系统工作稳定、可靠，减少水力冲击和管网损耗。

高层住宅变频调速恒压供水系统设计随着城市化进程的不断加速，高层住宅的数量也不断增加。

在高层住宅中，稳定可靠的供水系统对于居民的日常生活至关重要。

传统的供水系统往往难以满足高层住宅对水压和水量的需求，因此，设计一套高效的变频调速恒压供水系统显得尤为重要。

本文将重点阐述高层住宅变频调速恒压供水系统的设计原则和具体方案。

一、设计原则1.1 提供稳定的水压在高层住宅中，为了满足居民的生活用水需求，供水系统必须能够提供均衡稳定的水压。

通过采用变频调速恒压供水系统，可以根据居民用水量的变化实时调节水泵的运行速度，以保证供水系统能够稳定地提供恒定的水压。

1.2 节约能源传统的供水系统通常采用恒速运行的水泵，这样会导致水泵在低负载时能耗较高。

而变频调速恒压供水系统则可以根据实际需求智能地调节水泵的转速，使水泵的运行始终处于高效工作状态，从而有效降低能耗，实现节能目的。

1.3 保证可靠性高层住宅供水系统的可靠性对于居民的生活质量至关重要。

在设计变频调速恒压供水系统时，应该选择质量可靠的水泵和控制设备，并设置备用设备以应对突发情况。

二、具体方案2.1 变频调速器的选型变频调速器是实现高层住宅变频调速恒压供水系统的核心设备。

在选型时应注意以下几点：首先，应选择具有较高工作效率和稳定性能的变频调速器。

其次，应根据实际需求选择变频调速器的额定功率和转速范围。

另外，还应注意变频调速器的运行噪音和对供水系统的电磁干扰问题。

2.2 水泵的选型水泵是供水系统的核心组成部分。

在选型时应注意以下几点：首先，应选择质量可靠、效率较高的水泵，以保证长期稳定运行。

其次，应根据高层住宅的水压和水量需求选择合适的水泵型号和数量。

另外，还应考虑水泵的噪音和振动情况，避免对住户生活造成不便。

2.3 控制策略的设计控制策略的设计决定了供水系统的运行效果和稳定性。

在设计过程中应注意以下几点：首先，应充分调研高层住宅的居民用水特点和峰谷用水变化情况，以便合理地设计供水系统的供水策略。

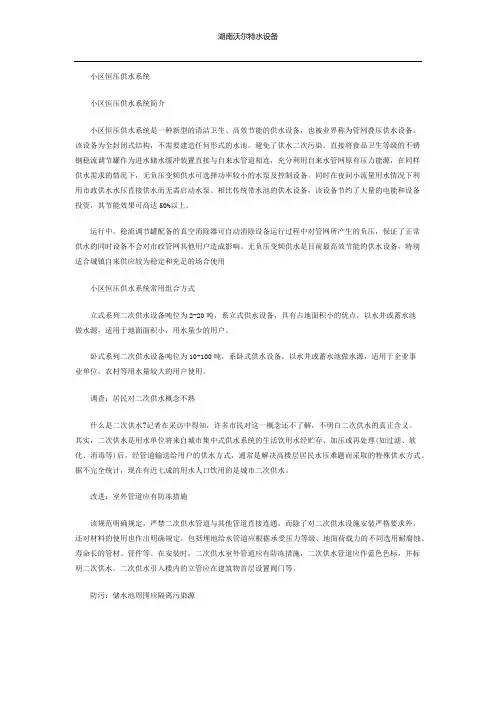

小区恒压供水系统小区恒压供水系统简介小区恒压供水系统是一种新型的清洁卫生、高效节能的供水设备，也被业界称为管网叠压供水设备。

该设备为全封闭式结构，不需要建造任何形式的水池，避免了供水二次污染。

直接将食品卫生等级的不锈钢稳流调节罐作为进水储水缓冲装置直接与自来水管道相连，充分利用自来水管网原有压力能源，在同样供水需求的情况下，无负压变频供水可选择功率较小的水泵及控制设备。

同时在夜间小流量用水情况下利用市政供水水压直接供水而无需启动水泵。

相比传统带水池的供水设备，该设备节约了大量的电能和设备投资，其节能效果可高达50%以上。

运行中，稳流调节罐配备的真空消除器可自动消除设备运行过程中对管网所产生的负压，保证了正常供水的同时设备不会对市政管网其他用户造成影响。

无负压变频供水是目前最高效节能的供水设备，特别适合城镇自来供应较为稳定和充足的场合使用小区恒压供水系统常用组合方式立式系列二次供水设备吨位为2-20吨，系立式供水设备，具有占地面积小的优点，以水井或蓄水池做水源，适用于地面面积小，用水量少的用户。

卧式系列二次供水设备吨位为10-100吨，系卧式供水设备，以水井或蓄水池做水源，适用于企业事业单位，农村等用水量较大的用户使用。

调查：居民对二次供水概念不熟什么是二次供水?记者在采访中得知，许多市民对这一概念还不了解，不明白二次供水的真正含义。

其实，二次供水是用水单位将来自城市集中式供水系统的生活饮用水经贮存、加压或再处理(如过滤、软化、消毒等)后，经管道输送给用户的供水方式，通常是解决高楼层居民水压难题而采取的特殊供水方式。

据不完全统计，现在有近七成的用水人口饮用的是城市二次供水。

改进：室外管道应有防冻措施该规范明确规定，严禁二次供水管道与其他管道直接连通，而除了对二次供水设施安装严格要求外，还对材料的使用也作出明确规定，包括埋地给水管道应根据承受压力等级、地面荷载力的不同选用耐腐蚀、寿命长的管材、管件等。

小区恒压供水安装工程方案一、项目背景随着城市化进程的不断加快，人口密集的城市小区供水需求也在不断增加。

传统的自来水供应系统在供水压力、供水稳定性等方面存在着较大的不足，导致了居民生活用水不便。

为了满足小区居民对供水质量和供水压力的需求，本小区计划进行恒压供水安装工程，以改变现有供水系统的不足之处，提升供水质量，满足居民对供水的需求。

二、项目目的1. 提升供水压力。

传统的自来水供应系统往往存在着供水压力不足的问题，导致二楼以上居民用水不便。

通过安装恒压供水设备，可以有效地增加供水压力，解决居民用水压力不足的问题。

2. 提升供水稳定性。

传统供水系统在面对供水高峰期时，往往会出现供水不稳定的情况，容易导致供水中断。

通过恒压供水设备的安装，可以保证供水稳定，并且可以缓解供水高峰期压力过大的问题。

3. 提升供水质量。

通过恒压供水设备的安装，可以有效地提升供水质量，避免传统供水系统因为管网老化、污染等原因导致的供水质量下降的问题。

三、项目范围1. 安装恒压供水设备。

根据小区实际情况，选择合适的恒压供水设备，并进行安装调试。

2. 更换管网设备。

在安装恒压供水设备的同时，对小区内部的供水管网设备进行检修更换，保障供水系统的正常运行。

3. 建设相关设施。

在恒压供水安装工程中，需要新建或改善部分供水设施，比如水泵房、水箱等。

4. 配套设施建设。

安装恒压供水设备需要相应的电气设备、控制系统等配套设施的建设。

四、工程实施方案1. 前期工作进行前期调查，了解小区实际供水情况，包括供水管网情况、供水压力情况、供水量等。

与相关部门进行沟通，了解相关审批手续，确保工程能够顺利进行。

做好安全防护措施，设置安全警示标志，确保工程施工过程中的安全。

2. 设备选型根据小区实际情况，选择合适的恒压供水设备，包括恒压供水泵、恒压供水控制器等。

考虑设备的可靠性、稳定性、节能性等因素，选择性价比较高的设备。

与设备供应商进行沟通，做好设备采购工作。

恒压供水方案恒压供水方案1. 引言恒压供水方案是一种能够提供稳定水压的供水系统，主要应用于需要保证水压稳定性的场所，如住宅楼、办公楼、商业建筑等。

本文将介绍恒压供水方案的原理、组成部分以及优势。

2. 供水系统的问题在传统的供水系统中，由于供水管网的布置、高层建筑的高差等因素影响，导致低层供水压力较大，而高层供水压力较低。

这样会造成低层居民的供水压力过大，高层居民的供水压力不足的问题。

为了解决这一问题，引入了恒压供水方案。

3. 恒压供水方案的原理恒压供水方案通过安装压力调节装置和变频调速设备来实现水压的稳定。

具体原理如下：1. 压力调节装置：根据用户的需求调节水压，将供水管网内的压力保持在设定范围内。

当系统压力过高时，压力调节装置将减小出水口的开度，从而降低供水压力；当系统压力过低时，压力调节装置将增大出水口的开度，从而增加供水压力。

2. 变频调速设备：通过调节水泵的转速来调整供水流量，保持稳定的供水压力。

当需求水量增加时，变频调速设备将增加水泵的转速，提供更大的供水流量；当需求水量减少时，变频调速设备将降低水泵的转速，避免过多的供水造成浪费。

4. 恒压供水方案的组成部分恒压供水方案主要由以下几个组成部分组成：1. 水泵：负责将水从供水水源抽取到供水管网中。

根据实际需求选择合适的水泵类型和数量。

2. 压力调节装置：通过调节出水口的开度，实现水压的调节，保持系统的稳定供水压力。

3. 变频调速设备：通过调整水泵的转速，实现供水流量的调控，以满足不同需求下的稳定供水压力。

4. 控制系统：用于监测水泵、压力调节装置和变频调速设备的运行状态，并根据实时需求做出相应的控制调整。

5. 恒压供水方案的优势使用恒压供水方案可以带来以下几个优势：1. 水压稳定：恒压供水方案可以保持稳定的供水压力，无论是低楼层还是高楼层的用户都能获取到稳定的水压，提升用户使用体验。

2. 节能环保：通过变频调速设备的控制，可以根据实时需求调整水泵的转速，避免过多的供水造成能源的浪费，达到节能和环保的效果。

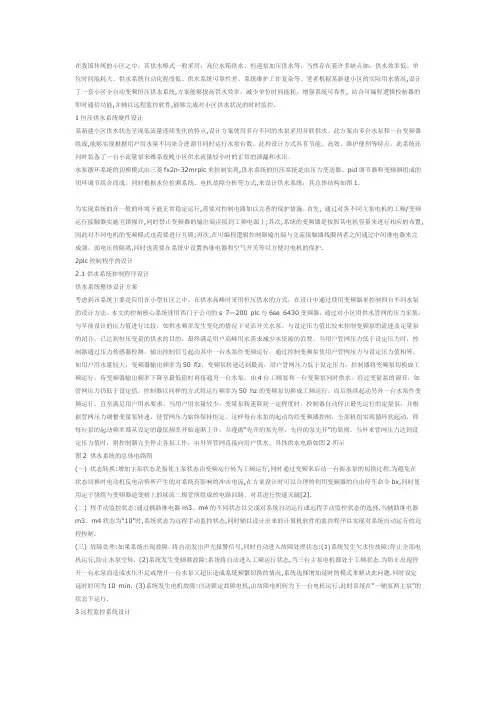

在我国传统的小区之中，其供水模式一般采用：高位水箱供水、恒速泵加压供水等。

当然存在着许多缺点如：供水效率低、单位时间能耗大、供水系统自动化程度低、供水系统可靠性差、系统维护工作复杂等。

笔者根据某新建小区的实际用水情况,设计了一套小区全自动变频恒压供水系统,方案能够提高供水效率，减少单位时间能耗，增强系统可靠性, 结合可编程逻辑控制器的即时通信功能,并辅以远程监控软件,能够完成对小区供水状况的时时监控.1恒压供水系统硬件设计某新建小区供水状态呈现低流量连续变化的特点,设计方案使用多台不同的水泵采用并联供水。

此方案由多台水泵和一台变频器组成,能够实现根据用户用水量不同来合理调节同时运行水泵台数。

此种设计方式具有节能、高效、维护便利等特点。

此系统还同时装备了一台小流量泵来维系夜晚小区供水流量较小时的正常的泄漏和水压。

水泵循环系统的切换模式由三菱fx2n-32mrplc来控制实现,供水系统的恒压系统是由压力变送器、pid调节器和变频器组成的闭环调节组合而成。

同时根据水位检测系统、电机故障分析等方式,来设计供水系统，其总体结构如图1.为实现系统的在一般的环境下能正常稳定运行,需要对控制电路加以完善的保护措施。

首先, 通过对各不同主泵电机的工频/变频运行接触器实施互锁操作,同时禁止变频器的输出端误接到工频电源上;其次,系统的变频器是按照其电机容量来进行相应的布置,因此对不同电机的变频模式也需要进行互锁;再次,在可编程逻辑控制器输出端与交流接触器线圈两者之间通过中间继电器来完成强、弱电压的隔离,同时也需要在系统中设置热继电器和空气开关等以方便对电机的保护.2plc控制程序的设计2.1供水系统控制程序设计供水系统整体设计方案考虑到该系统主要是应用在小型社区之中，在供水高峰时采用恒压供水的方式，在设计中通过使用变频器来控制四台不同水泵的设计方法。

本文的控制核心系统使用西门子公司的s 7—200 plc与6se 6430变频器，通过对小区用供水管网的压力采集，与早前设计的压力值进行比较，如供水频率发生变化的情况下灵活开关水泵。

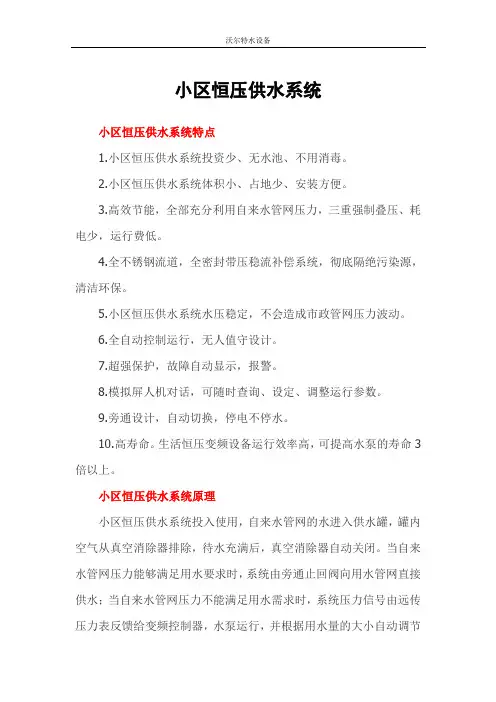

小区恒压供水系统小区恒压供水系统特点1.小区恒压供水系统投资少、无水池、不用消毒。

2.小区恒压供水系统体积小、占地少、安装方便。

3.高效节能，全部充分利用自来水管网压力，三重强制叠压、耗电少，运行费低。

4.全不锈钢流道，全密封带压稳流补偿系统，彻底隔绝污染源，清洁环保。

5.小区恒压供水系统水压稳定，不会造成市政管网压力波动。

6.全自动控制运行，无人值守设计。

7.超强保护，故障自动显示，报警。

8.模拟屏人机对话，可随时查询、设定、调整运行参数。

9.旁通设计，自动切换，停电不停水。

10.高寿命。

生活恒压变频设备运行效率高，可提高水泵的寿命3倍以上。

小区恒压供水系统原理小区恒压供水系统投入使用，自来水管网的水进入供水罐，罐内空气从真空消除器排除，待水充满后，真空消除器自动关闭。

当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水需求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。

水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水；用水高峰时，若自来水管网的水量小于水泵流量时，供水罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入供水罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。

当自来水管网停水，造成供水罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组，供水罐可以储存并释放能量，避免了水泵频繁启动。

小区恒压供水系统产品特点1.小区恒压供水系统具有超压、欠压、过载、短路、断相、低液位等功能。

2.小区恒压供水系统调节精度高，一般可达到0.01MPa，系统压力始终维持在设定值不变。

3.小区恒压供水系统操作简单方便，具有故障自动存储、故障显示。

压力可从键盘直接设定。

4.小区恒压供水系统具有高效节能的优点，如与气压罐配套使用，效果更佳，节能率为20%～50%。

使用全密封型变频为小区恒压供水方案及实例在以往的小区或高层建筑中，生活用水的供给方式大多采用在顶部建设水箱或水池的方式，这不仅会出现断水的情况，还会造成水在水箱或水池中受到污染，对人们造成健康上的威胁。

随着人们生活质量的提高，对水的品质与日常生活用水的压力也越来越重视。

由此，变频供压供水便广泛的应用于各大生活社区，保证了生活用水由自来水厂到用户中途不会产生水质被污染，也保证了供水的压力保持不变。

根据现场环境中的不利因素，即在现场的水泵所放的环境比较潮湿，对于外加机柜作为防护的变频器，也不能保证水气不会进入机柜内，长久的运行下，还是会因太潮湿引起故障，从而影响到变频器的使用寿命。

经过综合考量，我们选择奥圣全密封型变频器。

奥圣全密封型变频恒压供水系统特点（1）具有防潮的功能——是普通变频器不具备的功能（由于小区内供水泵房一般都按装在地下室，比较潮湿（水多），空气不流通，普通变频器往往会因受潮损坏，奥圣密封型就可以解决普通变频器存在的缺点。

（2）供水泵组定时轮换运行，机组时刻处在最佳工作状态。

（3）设备控制器件质量好，故障率极低、使用寿命长，节能省电15%～30%。

（4）设备供水稳定可靠，水质无二次污染。

（5）水泵软启动停车，无冲击和超压危害。

（6）运行可靠，由变频器实现泵的软启动，使水泵实现由工频到变频的无冲击切换，防止管网冲击、避免管网压力超限，管道破裂。

（7）自我保护功能完善：如某台泵出现故障，主动发出报警信息，同时启动备用泵，以维持供水平衡，万一自控系统出现故障，用户可以直接操作手动系统，以保障供水社区恒压供水总体设计及最终效果：针对小区内使用泵两台，特做如下设计。

：利用变频器小区恒压供水，特点是无需附加供水控制，设备成本低，利用变频器本身内置的恒压PID控制功能，就能达到2台水泵启停功能，带小流量循环软启动变频供水设备，该类型设备在实际应用中较多，系统由水泵组、循环软启动变频柜、压力仪表、管路系统等构成。

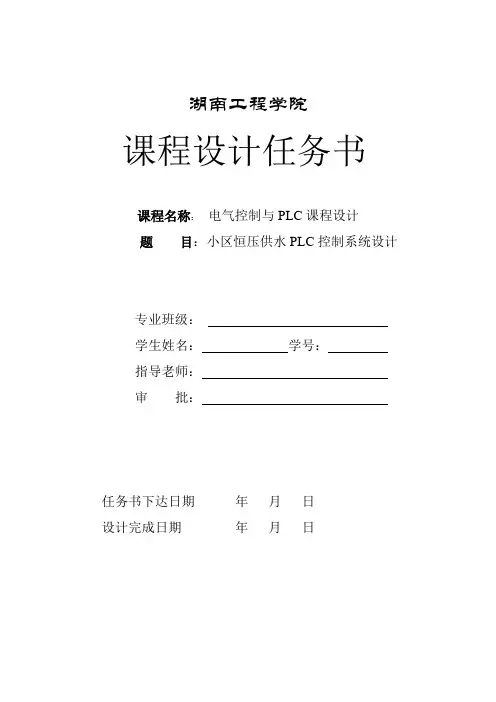

湖南工程学院课程设计任务书课程名称：电气控制与PLC课程设计题目：小区恒压供水PLC控制系统设计专业班级：学生姓名：学号：指导老师：审批：任务书下达日期年月日设计完成日期年月日技术要求变频构成恒压供水系统的及工作原理系统的构成图1系统原理图如图所示，整个系统由三台水泵，一台变频调速器，一台PLC和一个压力传感器及若干辅助部件构成。

三台水泵中每台泵的出水管均装有手动阀，以供维修和调节水量之用，三台泵协调工作以满足供水需要；变频供水系统中检测管路压力的压力传感器，一般采用电阻式传感器(反馈0～5V电压信号)或压力变送器(反馈4～20mA电流)；变频器是供水系统的核心，通过改变电机的频率实现电机的无极调速、无波动稳压的效果和各项功能。

变频调速恒压供水系统由执行机构、信号检测、控制系统、等部分组成。

(1)执行机构执行机构是由一组水泵组成，它们用于将水供入用户管网，图1中的3个水泵分为二种类型:调速泵:是由变频调速器控制、可以进行变频调整的水泵，用以根据用水量的变化改变电机的转速，以维持管网的水压恒定。

恒速泵:水泵运行只在工频状态，速度恒定。

它们用于在用水量增大而调速泵的最大供水能力不足时，对供水量进行定量的补充。

(2)信号检测在系统控制过程中，需要检测的信号包括自来水出水水压信号和报警信号:①水压信号:它反映的是用户管网的水压值，它是恒压供水控制的主要反馈信号。

②报警信号:它反映系统是否正常运行，水泵电机是否过载、变频器是否有异常。

该信号为开关量信号。

(3)控制系统供水控制系统一般安装在供水控制柜中，包括供水控制器(PLC系统)、变频器和电控设备三个部分。

①供水控制器:它是整个变频恒压供水控制系统的核心。

供水控制器直接对系统中的工况、压力、报警信号进行采集，对来自人机接口和通讯接口的数据信息进行分析、实施控制算法，得出对执行机构的控制方案，通过变频调速器和接触器对执行机构(即水泵)进行控制。

②变频器:它是对水泵进行转速控制的单元。
