选购主板的基本原则教学教材

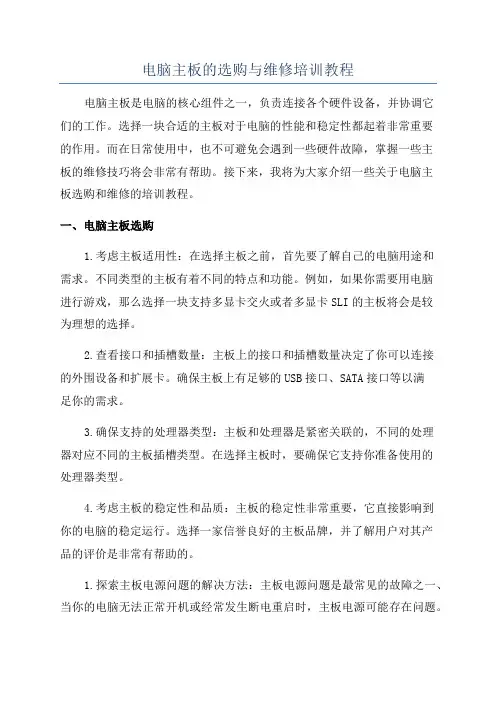

电脑主板的选购与维修培训教程电脑主板是电脑的核心组件之一，负责连接各个硬件设备，并协调它们的工作。

选择一块合适的主板对于电脑的性能和稳定性都起着非常重要的作用。

而在日常使用中，也不可避免会遇到一些硬件故障，掌握一些主板的维修技巧将会非常有帮助。

接下来，我将为大家介绍一些关于电脑主板选购和维修的培训教程。

一、电脑主板选购1.考虑主板适用性：在选择主板之前，首先要了解自己的电脑用途和需求。

不同类型的主板有着不同的特点和功能。

例如，如果你需要用电脑进行游戏，那么选择一块支持多显卡交火或者多显卡SLI的主板将会是较为理想的选择。

2.查看接口和插槽数量：主板上的接口和插槽数量决定了你可以连接的外围设备和扩展卡。

确保主板上有足够的USB接口、SATA接口等以满足你的需求。

3.确保支持的处理器类型：主板和处理器是紧密关联的，不同的处理器对应不同的主板插槽类型。

在选择主板时，要确保它支持你准备使用的处理器类型。

4.考虑主板的稳定性和品质：主板的稳定性非常重要，它直接影响到你的电脑的稳定运行。

选择一家信誉良好的主板品牌，并了解用户对其产品的评价是非常有帮助的。

1.探索主板电源问题的解决方法：主板电源问题是最常见的故障之一、当你的电脑无法正常开机或经常发生断电重启时，主板电源可能存在问题。

学习如何使用万用表等工具进行测试，以确定是主板本身还是电源供应的故障，并采取相应的修复措施。

2.解决主板过热问题：主板过热可能导致电脑性能下降、系统崩溃等问题。

学习如何清洁主板上的尘垢以及如何正确安装散热器和风扇以保持主板的正常温度。

3.处理主板插槽故障：主板插槽是连接处理器和内存等关键部件的重要接口。

如果插槽松动或损坏，会导致电脑无法启动或性能下降。

学习如何检查和修复主板插槽问题。

4.解决主板BIOS问题：BIOS是主板上的固件，它控制着电脑的启动和硬件设置。

学习如何解决主板BIOS的故障，如闪存BIOS、更新BIOS等。

5.处理主板芯片组故障：主板芯片组是主板上的重要组成部分，它负责数据传输和协调各个部件的工作。

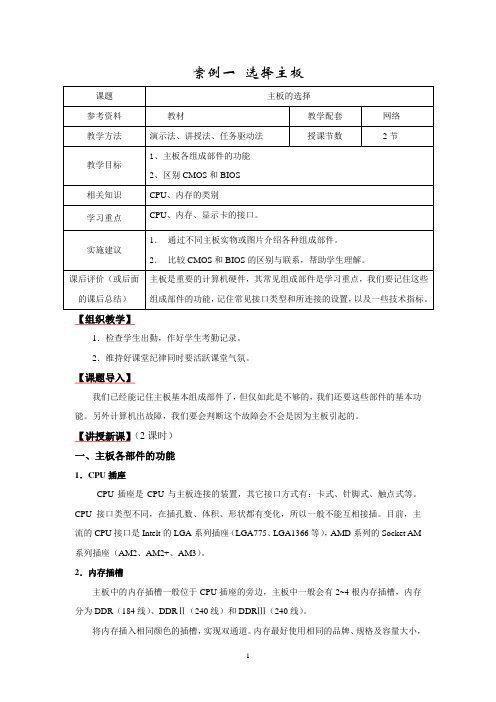

案例一选择主板【组织教学】1．检查学生出勤，作好学生考勤记录。

2．维持好课堂纪律同时要活跃课堂气氛。

【课题导入】我们已经能记住主板基本组成部件了，但仅如此是不够的，我们还要这些部件的基本功能。

另外计算机出故障，我们要会判断这个故障会不会是因为主板引起的。

【讲授新课】（2课时）一、主板各部件的功能1．CPU插座CPU插座是CPU与主板连接的装置，其它接口方式有：卡式、针脚式、触点式等。

CPU接口类型不同，在插孔数、体积、形状都有变化，所以一般不能互相接插。

目前，主流的CPU接口是Intelt的LGA系列插座（LGA775、LGA1366等），AMD系列的Socket AM 系列插座（AM2、AM2+、AM3）。

2．内存插槽主板中的内存插槽一般位于CPU插座的旁边，主板中一般会有2~4根内存插槽，内存分为DDR（184线）、DDRⅡ（240线）和DDRⅢ（240线）。

将内存插入相同颜色的插槽，实现双通道。

内存最好使用相同的品牌、规格及容量大小，使用上会比较稳定。

将同色的三根内存插槽插上内存可实现三通道。

3．存储装置插座IDE插座：以前连接硬盘与光驱的数据线插座。

每块主板大都提供有两个IDE插座，而每个插座通过数据线可以安装两台储存装置。

主板上的两个IDE插座都标了通道号码与颜色作为区分，为IDE 1（Primary）和IDE 2（Secondary）SATAI、SATAII插座：新型的硬盘光驱接口。

采用点对点连接（一个SATA插座只能连接一个存储装置）。

目前SATA已经演进到第二代SATAⅡ，以后会推出第三代SATAⅢ。

IDE与SATA彼此并不相容，不过，SATA与SATAⅡ之间是可以兼容互用的。

4．显卡插槽AGP：图形加速端口，以前专供3D显卡的插槽，传输带宽达2132MB/s（2GB/s）。

PCI Express×16：是PCI Express规格中的一种，具备单向4GB/s、双向8GB/s的高带宽，目前许多新的显卡都已经采用PCI Express×16。

选购主板的原则，以及需要注意的事项选购主板的原则，以及需要注意的事项序言主板作为一台电脑的核心组件之一，对于电脑的性能和稳定性有着至关重要的影响。

随着科技的不断进步，各种不同的主板品牌和型号充斥市场，给消费者带来了选择的困惑。

本文将提供一些选购主板的原则和需要注意的事项，希望能够帮助读者更好地选择适合自己的主板。

一、选购主板的原则1. 功能需求：在选购主板之前，首先要明确自己的功能需求。

不同的主板有不同的功能，例如支持多少个内存插槽、支持的存储设备类型、是否有集成显卡等。

根据自己的需求，选择合适的主板功能是非常重要的。

2. 处理器兼容性：主板和处理器的兼容性是选购主板的关键因素之一。

确定自己想要使用的处理器型号之后，需要查找主板的兼容列表，确保主板和处理器完全兼容。

否则，安装后可能会导致系统无法正常工作。

3. 扩展性和升级性：当选购主板时，了解主板的扩展性和升级性也非常重要。

主板是否支持多个显卡插槽、是否支持更高速的内存条、是否有多个PCIe插槽等。

这些因素会影响到未来你想要进行的扩展和升级，所以务必要考虑清楚。

4. 质量和稳定性：主板作为电脑的核心组件，它的质量和稳定性会直接影响到整个系统的稳定性和可靠性。

在选购主板时，选择知名品牌、可靠的制造商，了解一些用户的评价和意见，可以帮助你更好地判断主板的质量和稳定性。

5. 价格和性价比：作为消费者，我们都希望花最少的钱来获得最好的产品。

在选购主板时，要综合考虑价格和性能，寻找性价比最高的产品。

根据不同的需求，不同的预算，做出明智的选择。

二、需要注意的事项1. 主板尺寸：主板有不同的尺寸标准，如ATX、Micro-ATX、Mini-ITX等。

在选购主板时，要确保所选择的主板尺寸与电脑机箱兼容，以免出现安装上的问题。

2. 接口类型和数量：主板上的不同接口类型和数量对于设备的连接和扩展非常重要。

USB接口数量、SATA接口数量、PCIe插槽数量等。

在选购主板时，要根据自己的需求，选择合适数量和类型的接口。

授课教案课程名称：计算机组装与维护任课教师：教学内容教师活动学生活动备注【课程导入】通过上一章的学习，我们了解了计算机，知道了计算机的类型，计算机构成及软硬件组成，和计算机各部分的连接，那么接下来我们应该如何选购这些硬件，通过哪些参数来确定这些硬件呢？接下来我们来学习今天这一章如何选购计算机硬件？【课程讲授】理论知识部分项目二选配计算机硬件一、认识和选购主板（一）认识主板主板（MainBorad）也称为母板（Mother Board）或系统板（SystemBoard），它是机箱中最重要的一块电路板。

主板的类型:①ATX标准型②M-ATX紧凑型③E-ATX加强型④mini-ITX迷你型选购时注意主板的性能参数：①芯片②CPU规格播放视频和相关资料，讲解相关计算机知识提高学生学习兴趣。

举例讲解通过举例解释分析比较成熟的成型工艺观看视频让学生根据观看视频简单述说自己对计算机了解学生简单了解扩展知识面③内存规格④扩展插槽（二）认识选购CPUCPU（Central Processing Unit）是中央处理器的简称，它既是计算机的指令中枢，也是系统的最高执行单位，认识和选购CPU是组装计算机的重要步骤之一。

CPU在整个计算机系统中就像人的大脑一样，是整个计算机系统的指挥中心。

它的主要功能是负责执行系统指令、数据存储、逻辑运算、传输并控制输入或输出操作指令。

CPU主要性能参数：①生产厂商：Intel、AMD、威盛（VIA）、龙芯（Loongson）②频率：CPU运算时的工作频率（1秒内发生的同步脉冲数）③内核：CPU中心隆起部分的芯片就是核心，是由单晶硅以一定的生产工艺制造出来的，CPU所有的计算、接受/存储命令和处理数据都由核心完成，所以，核心的产品规格会显示出CPU的性能高低④缓存：缓存是指可进行高速数据交换的存储器⑤处理器显卡：处理器显卡（也被称为核心显卡）技术是新一代的智能图形核心技术，它把显示芯片整合在智能CPU当中，依托CPU强大的运算能力和智能能效调节设计，在更低功耗下实现同样出色的图形处理性能和流畅的应用体验⑥接口类型：引脚式、卡式、触点式、针脚式等⑦内存控制器与虚拟化技术：计算机系统内部控制内存并且通过内存控制器使内存与CPU之间交换数据的重要组成部分；将单台计算机软件环境分割为多个独立分区，每个分区均可以按照需要模拟计算机的一项技术。

第四章主板[教学目标]1、了解主板的基本知识和结构。

2、学会鉴别、选购主板的方法。

3、了解主板不同芯片组对主板的影响。

[教学重点]1、掌握主板南北桥芯片的作用。

2、掌握依据CPU合理选配主板的方法。

[教学难点]掌握主板与CPU的匹配原则[教学过程]第一节主板概述 (2)一、主板的作用 (2)二、主板的分类 (2)第二节主板的结构 (6)一、PCB基板 (6)二、主板上的芯片 (7)三、插拔部分 (12)四、接口部分 (18)第三节选购主板 (28)一、选购主板的基本原则 (28)二、Intel平台主板选购方案 (30)三、主板选购实战 (30)第四节典型案例 (33)第一节主板概述几乎所有计算机部件都直接或间接连接到主板上，主板为这些部件提供了插槽、接口和控制功能给各个部件提供了一个正常工作的平台。

主板是计算机系统的核心组成部分。

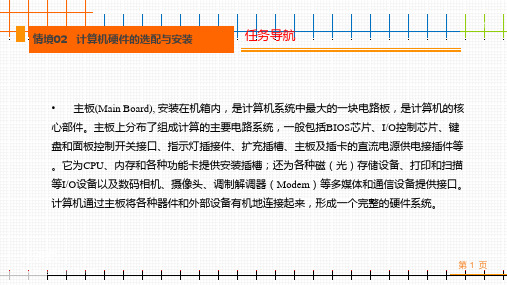

一、主板的作用1、重要性：主板 (Main Board)，又叫母板(Mother Board)和系统板(System Board)；它安装在机箱内，主板是计算机最基本、最重要的部件之一，它影响着整机的性能，不能轻视。

主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，为计算机中的其他部件提供插槽和接口。

计算机中的CPU、内存、显卡、声卡等部件都是通过插槽安装在主板上的，软驱、硬盘和光驱等设备通过不同的接口连接到主板上。

2、可扩展性：主板的另一特点，是采用了开放式结构。

主板上大都有6-8个扩展插槽，供PC机外围设备的控制卡(适配器)插接。

通过更换这些插卡，可以对微机的相应子系统进行局部升级，使厂家和用户在配置机型方面有更大的灵活性。

总之，主板在整个微机系统中扮演着举足重新的脚色。

可以说，主板的类型和档次决定着整个微机系统的类型和档次，主板的性能影响着整个微机系统的性能。

3、稳定性：主板使得计算机各组件间有了联系，这样各组件才能在CPU 的协调下共同工作。

各种周边设备都能通过主板紧密连接在一起，形成一个有机整体，如果有某个插槽经常接触不良将导致计算机无法启动或经常死机，因此计算机能否稳定工作的首要条件就要看主板的工作是否稳定。
