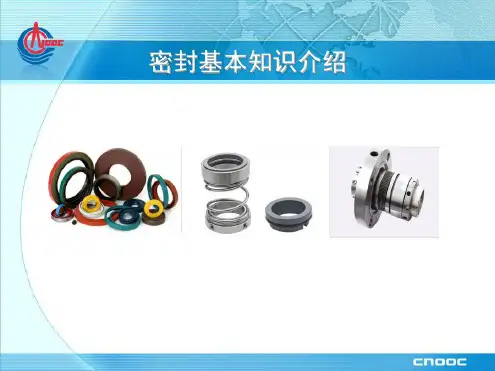

密封基本知识介绍
- 格式:pptx
- 大小:2.64 MB
- 文档页数:2
密封基础知识介绍分解目录一、密封技术概述 (2)1. 密封定义及作用 (3)2. 密封技术发展历程 (3)3. 密封技术应用领域 (5)二、密封基本原理及分类 (6)1. 密封基本原理 (7)2. 密封类型及特点 (9)(1)按密封结构分类 (10)(2)按密封材料分类 (12)(3)按密封作用分类 (13)三、密封基础知识介绍 (14)1. 密封件基本知识 (15)(1)密封件定义及功能 (17)(2)密封件种类与选用 (18)(3)密封件的材料选择 (18)2. 密封介质及选择 (19)(1)液体介质 (21)(2)气体介质 (21)(3)其他介质及选择要点 (22)3. 密封技术参数与要求 (23)(1)压力范围及允许泄漏量 (25)(2)温度范围及影响 (26)(3)转速与摩擦性能要求 (27)四、密封安装与维护知识 (28)1. 密封安装注意事项 (29)(1)安装前的准备事项 (30)(2)安装过程中的注意事项 (31)(3)安装后的检查与验收 (32)2. 密封维护与管理 (32)(1)日常检查与维护 (34)(2)定期维护与保养 (35)(3)密封件的更换与报废标准 (35)五、密封故障分析及解决方法 (36)1. 密封故障类型及原因分析 (37)(1)常见密封故障类型 (39)(2)故障原因分析及排查方法 (40)2. 密封故障解决方法与预防措施 (41)一、密封技术概述密封技术作为一种重要的工程技术,广泛应用于各个领域,包括机械、化工、汽车、航空航天等。
密封技术的主要目的是防止介质(如液体、气体、固体颗粒)在特定空间或设备内发生泄漏,确保设备的正常运行,提高工作效率,并保障人员安全。
密封技术涉及的领域广泛,涵盖材料科学、流体力学、热力学、摩擦学等多个学科。
密封技术按照不同的分类方式可以划分为多种类型,按照密封件的结构形式,可以分为静态密封和动态密封两大类。
静态密封主要用于固定位置的密封,如法兰连接处的密封垫、螺纹连接的密封剂等。
常用密封知识一、密封的分类、结构及工作原理(一)密封的基本类型:密封可分为静密封和动密封两大类。
结合面静止的密封称为静密封,结合面产生相对运动的密封称为动密封;静密封主要有垫密封、胶(或带)密封和接触密封三大类;动密封可分为旋转密封和往复密封两种基本类型。
按密封件与其作相对运动的零部件是否接触,可分为接触式密封和非接触式密封;一般来说,接触式密封的密封性好,但受密封面摩擦磨损限制,仅适用于密封面线速度较低的场合,非接触式密封的密封性较差,适用于线速度较高的场合,在接触式密封中,按密封件的接触位置又可分为圆周(径向)密封和端面(轴向)密封。
非接触动密封有迷宫密封和动力密封等。
前者是利用流体在间隙内的节流效应限制泄漏,泄漏量较大,通常用在级间密封等密封性要求不高的场合。
动力密封有离心密封、浮环密封、螺旋密封等,是靠动力元件产生压力抵消密封部位两侧压力差以克服泄漏,它有很高的密封性,但能耗大,且难以获得高压力。
非接触式密封由于密封面不直接接触,起动功率小,寿命长,如果设计得合理,泄漏量也不会太大,但这类密封是利用流体力学的平衡状态而工作的,如果运转条件发生变化,就会引起泄漏量很大的波动;而且市场上不能直接购到这类密封件,基本上都由用户自行设计。
(二)密封的分类:按密封的安装或工作状态,密封可分为以下几种:1.挤压密封:“O”型密封圈、“D”型密封圈、“X”型密封圈、矩形密封圈、其他截面形状。
2.旋转轴唇形密封:内包骨架型、外露骨架型、装配型、组合型。
3.往复运动密封圈:Y型密封圈、U型密封圈、V型密封圈、J型密封圈、L型密封圈、蕾形密封圈、鼓形密封圈、山形密封圈、活塞环密封、组合密封圈(V形组合圈、格莱圈、多件组合结构密封)。
4.密封胶:粘着型、可剥型。
5.填料密封:垫片、填料函。
(三)密封的基本结构及工作原理:1.静密封主要是广泛应用于端面密封,如管道、泵、阀等法兰连接处各种壳体接合面的各种截面形状的挤压型垫片密封,以及带、胶等填隙型密封。

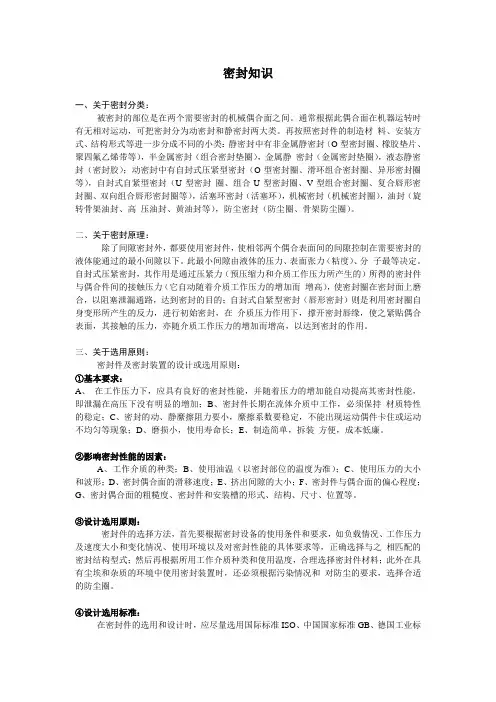

密封知识一、关于密封分类:被密封的部位是在两个需要密封的机械偶合面之间。
通常根据此偶合面在机器运转时有无相对运动,可把密封分为动密封和静密封两大类。
再按照密封件的制造材料、安装方式、结构形式等进一步分成不同的小类:静密封中有非金属静密封(O型密封圈、橡胶垫片、聚四氟乙烯带等),半金属密封(组合密封垫圈),金属静密封(金属密封垫圈),液态静密封(密封胶);动密封中有自封式压紧型密封(O型密封圈、滑环组合密封圈、异形密封圈等),自封式自紧型密封(U型密封圈、组合U型密封圈、V型组合密封圈、复合唇形密封圈、双向组合唇形密封圈等),活塞环密封(活塞环),机械密封(机械密封圈),油封(旋转骨架油封、高压油封、黄油封等),防尘密封(防尘圈、骨架防尘圈)。
二、关于密封原理:除了间隙密封外,都要使用密封件,使相邻两个偶合表面间的间隙控制在需要密封的液体能通过的最小间隙以下。
此最小间隙由液体的压力、表面张力(粘度)、分子最等决定。
自封式压紧密封,其作用是通过压紧力(预压缩力和介质工作压力所产生的)所得的密封件与偶合件间的接触压力(它自动随着介质工作压力的增加而增高),使密封圈在密封面上磨合,以阻塞泄漏通路,达到密封的目的;自封式自紧型密封(唇形密封)则是利用密封圈自身变形所产生的反力,进行初始密封,在介质压力作用下,撑开密封唇缘,使之紧贴偶合表面,其接触的压力,亦随介质工作压力的增加而增高,以达到密封的作用。
三、关于选用原则:密封件及密封装置的设计或选用原则:①基本要求:A、在工作压力下,应具有良好的密封性能,并随着压力的增加能自动提高其密封性能,即泄漏在高压下没有明显的增加;B、密封件长期在流体介质中工作,必须保持材质特性的稳定;C、密封的动、静縻擦阻力要小,縻擦系数要稳定,不能出现运动偶件卡住或运动不均匀等现象;D、磨损小,使用寿命长;E、制造简单,拆装方便,成本低廉。
②影响密封性能的因素:A、工作介质的种类;B、使用油温(以密封部位的温度为准);C、使用压力的大小和波形;D、密封偶合面的滑移速度;E、挤出间隙的大小;F、密封件与偶合面的偏心程度;G、密封偶合面的粗糙度、密封件和安装槽的形式、结构、尺寸、位置等。
密封知识⼤全密封知识油封详解(⼀)⼀、什么是油封油封是⽤于密封机械设备中旋转轴的封油⽤密封元件,⽽腔体基本上是静⽌的(见下图),所以油封⼜称旋转轴唇形密封圈。
机械的摩擦部分由于在机械运转时有油进⼊,为防⽌这些油从机械的间隙中泄漏⽽使⽤油封,并且除了油以外还需要防⽌⽔与化学药液的泄漏以及尘埃及⼟砂从外部侵⼊,这时候也要⽤到油封油封的密封状态,⼀是油封外缘和腔体之间为静态密封,同时保证油封外缘在腔体之间的可靠定位。
⼆是油封密封唇和轴之间的密封状态,当轴旋转时为动态密封,当轴静⽌时为静态密封。
各种影响因素的综合作⽤及其相互作⽤,都对油封的密封性能和使⽤寿命产⽣了很⼤影响。
⼆、油封的主要⽤途⽤于发动机曲轴和凸轮轴的密封⼩汽车,摩托车和商⽤车辆等传动系统(如齿轮箱、轮毂、桥轴、差速器)的密封铲车,挖掘机等农业机械和⼯程机械传动系统的密封⼯业⽤齿轮箱的密封液压元件(泵,马达)的密封⽇⽤机械洗⾐机的密封⼴泛⽤于机械⼯程和设备加⼯⼯业三、油封的主要特点油封外部为圆筒形⽤来保证对腔体的静态密封-采⽤内包⾦属⾻架的橡胶外缘;采⽤外露⾦属⾻架的外缘,⼤多需要抛光和镀敷防腐涂层。
装有弹簧的密封唇保证轴的动态和静态密封的密封可靠性。
经过长期开发研究的结果,油封的密封唇结构提⾼到极佳的性能,进⽽提⾼在更宽的负荷范围内的密封可靠性添加防尘唇,或者在特殊情况下采⽤的多个防尘唇,可防⽌外界污染物和灰尘侵⼊油封详解(⼆)四、油封各部位的作⽤油封主要由密封体、加强⾻架和⾃紧螺旋弹簧等⼏部分组成。
密封体按照不同部位⼜分为底部、腰部、刃⼝和密封唇等。
下图是:带弹簧并附有防尘唇的内包⾻架油封各部位主要名称和术语。
⾦属⾻架就如同混凝⼟构件⾥⾯的钢筋,起到加强的作⽤,并使油封能保持形状及张⼒。
通常,在⾃由状态下的⾻架油封,其内径⽐轴径⼩,即具有⼀定的“过盈量”。
因此,当油封装⼊油封座和轴上之后,油封刃⼝的压⼒和⾃紧螺旋弹簧的收缩⼒对轴产⽣⼀定的径向紧⼒,经过⼀段时间运⾏后,该压⼒会迅速减⼩乃⾄消失,因⽽,加上弹簧可以随时补偿油封⾃紧⼒,油封外缘使油封在腔体孔内固定的同时,起防⽌流体从油封外周⾯与腔体内表⾯的接触⾯之间泄漏及侵⼊的作⽤。
密封基础知识介绍密封是指将两个或多个相对运动的零件或工件之间的空隙填充或封闭起来,以防止液体、气体或固体颗粒的泄漏或进入的技术方法。
密封技术在许多领域都有广泛应用,如机械、汽车、化工、航空航天等。
下面将从密封的作用、分类、常用材料和应用等方面介绍密封的基础知识。
首先,密封的作用主要是防止液体、气体或固体颗粒的泄漏或进入,保证零部件的正常工作。
通过密封,可以减少能量损失、杂质的进入、工作环境的污染和密封面的磨损,延长零部件的使用寿命。
密封根据工作方式的不同可以分为静态密封和动态密封。
静态密封是指两个没有相对运动的零件之间的密封,如气缸盖和气缸体之间的密封。
动态密封则是指有相对运动的零件之间的密封,如活塞和汽缸之间的密封。
根据密封介质的不同,密封又可以分为液体密封、气体密封和固体密封。
液体密封一般采用液体密封剂、O型圈和填料密封。
气体密封的常用方法包括气体密封剂、活塞密封和薄膜密封。
固体密封一般采用填料密封和非金属片密封。
密封材料的选择对密封的效果有重要影响。
一般来说,常温下的密封材料需要具有良好的弹性和耐磨性,耐温高的密封材料需要具有良好的耐热性能。
常见的密封材料有橡胶、聚四氟乙烯、金属材料等。
橡胶作为一种常见的密封材料,有良好的弹性和耐磨性,适用于一般的密封要求。
聚四氟乙烯具有优异的耐磨性和耐化学腐蚀性能,适用于高温和腐蚀性介质的密封。
金属材料一般具有高强度和耐高温性能,适用于高温和高压环境下的密封。
除了常见的橡胶、聚四氟乙烯和金属密封材料,还有一些新型的密封材料得到了广泛应用。
如纳米复合材料、树脂密封材料和陶瓷密封材料等。
纳米复合材料可以通过掺杂纳米颗粒来改善材料的密封性能,提高密封件的使用寿命。
树脂密封材料具有良好的抗腐蚀性能和粘接性能,适用于复杂的密封环境。
陶瓷密封材料具有优异的耐磨性和耐高温性能,适用于高温和腐蚀性介质的密封。
密封在工程中有广泛的应用。
在机械工程中,密封被广泛应用于传动装置、液压装置和减振装置等领域。

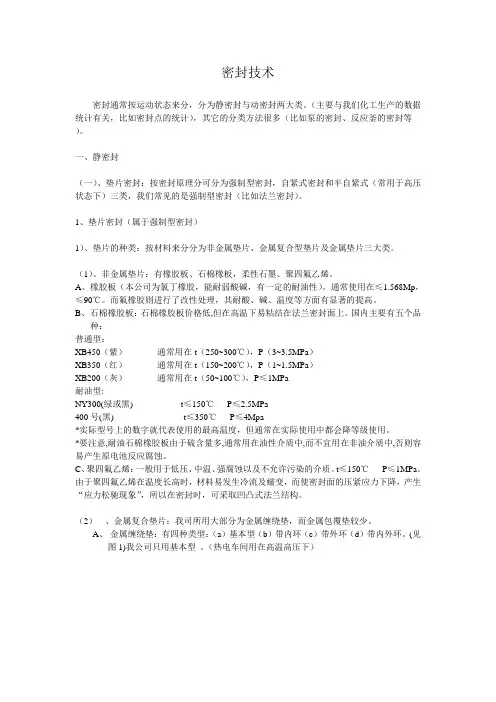

密封技术密封通常按运动状态来分,分为静密封与动密封两大类。
(主要与我们化工生产的数据统计有关,比如密封点的统计),其它的分类方法很多(比如泵的密封、反应釜的密封等)。
一、静密封(一)、垫片密封:按密封原理分可分为强制型密封,自紧式密封和半自紧式(常用于高压状态下)三类,我们常见的是强制型密封(比如法兰密封)。
1、垫片密封(属于强制型密封)1)、垫片的种类:按材料来分分为非金属垫片、金属复合型垫片及金属垫片三大类。
(1)、非金属垫片:有橡胶板、石棉橡板,柔性石墨、聚四氟乙烯。
A、橡胶板(本公司为氯丁橡胶,能耐弱酸碱,有一定的耐油性)。
通常使用在≤1.568Mp,≤90℃。
而氟橡胶则进行了改性处理,其耐酸、碱、温度等方面有显著的提高。
B、石棉橡胶板:石棉橡胶板价格低,但在高温下易粘结在法兰密封面上。
国内主要有五个品种:普通型:XB450(紫)通常用在t(250~300℃),P(3~3.5MPa)XB350(红)通常用在t(150~200℃),P(1~1.5MPa)XB200(灰)通常用在t(50~100℃),P≤1MPa耐油型:NY300(绿或黑) t≤150℃P≤2.5MPa400号(黑) t≤350℃P≤4Mpa*实际型号上的数字就代表使用的最高温度,但通常在实际使用中都会降等级使用。
*要注意,耐油石棉橡胶板由于硫含量多,通常用在油性介质中,而不宜用在非油介质中,否则容易产生原电池反应腐蚀。
C、聚四氟乙烯:一般用于低压、中温、强腐蚀以及不允许污染的介质。
t≤150℃P≤1MPa。
由于聚四氟乙烯在温度长高时,材料易发生冷流及蠕变,而使密封面的压紧应力下降,产生“应力松驰现象”,所以在密封时,可采取凹凸式法兰结构。
(2)、金属复合垫片:我司所用大部分为金属缠绕垫,而金属包覆垫较少。
A、金属缠绕垫:有四种类型:(a)基本型(b)带内环(c)带外环(d)带内外环。
(见图1)我公司只用基本型。
(热电车间用在高温高压下)图1钢带剖面形状,我公司用V型。

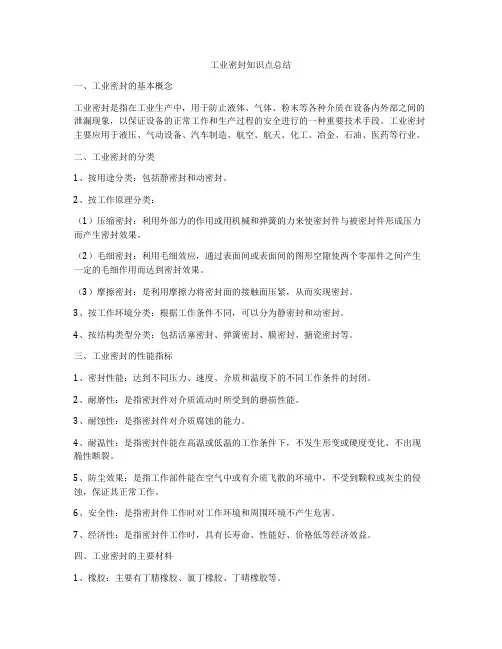

工业密封知识点总结一、工业密封的基本概念工业密封是指在工业生产中,用于防止液体、气体、粉末等各种介质在设备内外部之间的泄漏现象,以保证设备的正常工作和生产过程的安全进行的一种重要技术手段。
工业密封主要应用于液压、气动设备、汽车制造、航空、航天、化工、冶金、石油、医药等行业。
二、工业密封的分类1、按用途分类:包括静密封和动密封。
2、按工作原理分类:(1)压缩密封:利用外部力的作用或用机械和弹簧的力来使密封件与被密封件形成压力而产生密封效果。
(2)毛细密封:利用毛细效应,通过表面间或表面间的图形空隙使两个零部件之间产生一定的毛细作用而达到密封效果。
(3)摩擦密封:是利用摩擦力将密封面的接触面压紧,从而实现密封。
3、按工作环境分类:根据工作条件不同,可以分为静密封和动密封。
4、按结构类型分类:包括活塞密封、弹簧密封、膜密封、搪瓷密封等。
三、工业密封的性能指标1、密封性能:达到不同压力、速度、介质和温度下的不同工作条件的封闭。
2、耐磨性:是指密封件对介质流动时所受到的磨损性能。
3、耐蚀性:是指密封件对介质腐蚀的能力。
4、耐温性:是指密封件能在高温或低温的工作条件下,不发生形变或硬度变化、不出现脆性断裂。
5、防尘效果:是指工作部件能在空气中或有介质飞散的环境中,不受到颗粒或灰尘的侵蚀,保证其正常工作。
6、安全性:是指密封件工作时对工作环境和周围环境不产生危害。
7、经济性:是指密封件工作时,具有长寿命、性能好、价格低等经济效益。
四、工业密封的主要材料1、橡胶:主要有丁腈橡胶、氯丁橡胶、丁晴橡胶等。
2、金属材料:包括不锈钢、铜、铝、石墨、碳素等。
3、合成材料:主要有聚四氟乙烯、聚醚醚酮、尼龙等。
4、填料:包括石棉、玻璃纤维、石墨等。
五、工业密封件的安装和维护1、安装注意事项:(1)清洁:在安装密封件前,应确保安装处干净,无异物污染,以保证密封件的完整性。
(2)正确安装:安装时应按照规定的压力、温度和间隙进行安装,并且保证密封件的方向正确。
密封技术知识一、基础知识1、密封、密封技术在两个机械部件或工艺系统个原件之间形成不渗漏连接所采用的各种装臵或系统称为密封。
应用密封装臵解决泄漏的技术叫密封技术。
2、密封的主要功能1)防止渗漏。
防止密闭容器或管道内的物质(液体或气体)从相邻结合面间产生泄漏,防止杂质(灰沙、水等)从外部侵入。
2)吸收冲击能。
使机械设备的紧固件具有较高的摩擦扭力矩,在长时间的震动与冲击条件下保持良好的锁紧作用。
3)消音、隔热、绝缘。
终止或至少减少减低外界对密封层内能量的传递,从而起到消音、隔热和绝缘的作用。
3、泄漏、界面泄漏由于密封垫与法兰面(密封面)之间密合不严产生间隙或密封两侧有压力差或浓度差,使密封容器或管道内的物质产生渗出或漏失的现象叫泄漏。
在金属面和密封垫交界面上发生的泄漏叫界面泄漏。
4、渗透泄漏由于密封件的原材料(植物纤维、动物纤维、矿物纤维、化学纤维等)组织疏松,致密性差,因此在压力作用下截至通过纤维间的缝隙渗透,这种现象叫渗透泄漏。
5、多孔泄漏液压元件的各种盖板、法兰接头、板式连接等,通常都要采用紧固措施。
由于表面粗糙度的影响,两表面上的不接触的微观凹陷处会形成许多截面形状多样、大小不等的空隙。
液体(气体)介质在压力差的作用下,会通过这些空隙而泄漏,这种现象叫多孔泄漏。
6、粘附泄漏粘性液体与固体表面之间有一定的粘附作用,两者接触后的固体表面上粘附一层液体,当粘附的液层过厚时,就会形成液滴或在液压缸的活塞杆缩进缸筒时被密封圈刮落,这种泄漏叫粘附泄漏。
7、密封件及要求凡是起密封作用的零部件都叫密封件。
基本要求1)在一定的压力和温度范围内具有严密、可靠的密封性能。
2)持久的耐磨性。
3)摩擦阻力小,摩擦系数稳定。
4)磨损速度慢,并能在一定程度上自动补偿。
5)具有可靠的耐冲击性能。
6)结构简单、紧凑、装卸方便,成本低。
7)制造维修方便,寿命长。
8)实现标准化,保证互换性。
8、密封装臵及基本要求含有密封原件的的机构或部件叫密封装臵。
常用密封知识一、密封的分类、结构及工作原理(一)密封的基本类型:密封可分为静密封和动密封两大类。
结合面静止的密封称为静密封,结合面产生相对运动的密封称为动密封;静密封主要有垫密封、胶(或带)密封和接触密封三大类;动密封可分为旋转密封和往复密封两种基本类型。
按密封件与其作相对运动的零部件是否接触,可分为接触式密封和非接触式密封;一般来说,接触式密封的密封性好,但受密封面摩擦磨损限制,仅适用于密封面线速度较低的场合,非接触式密封的密封性较差,适用于线速度较高的场合,在接触式密封中,按密封件的接触位置又可分为圆周(径向)密封和端面(轴向)密封。
非接触动密封有迷宫密封和动力密封等。
前者是利用流体在间隙内的节流效应限制泄漏,泄漏量较大,通常用在级间密封等密封性要求不高的场合。
动力密封有离心密封、浮环密封、螺旋密封等,是靠动力元件产生压力抵消密封部位两侧压力差以克服泄漏,它有很高的密封性,但能耗大,且难以获得高压力。
非接触式密封由于密封面不直接接触,起动功率小,寿命长,如果设计得合理,泄漏量也不会太大,但这类密封是利用流体力学的平衡状态而工作的,如果运转条件发生变化,就会引起泄漏量很大的波动;而且市场上不能直接购到这类密封件,基本上都由用户自行设计。
(二)密封的分类:按密封的安装或工作状态,密封可分为以下几种:1.挤压密封:“O”型密封圈、“D”型密封圈、“X”型密封圈、矩形密封圈、其他截面形状。
2.旋转轴唇形密封:内包骨架型、外露骨架型、装配型、组合型。
3.往复运动密封圈:Y型密封圈、U型密封圈、V型密封圈、J型密封圈、L型密封圈、蕾形密封圈、鼓形密封圈、山形密封圈、活塞环密封、组合密封圈(V形组合圈、格莱圈、多件组合结构密封)。
4.密封胶:粘着型、可剥型。
5.填料密封:垫片、填料函。
(三)密封的基本结构及工作原理:1.静密封主要是广泛应用于端面密封,如管道、泵、阀等法兰连接处各种壳体接合面的各种截面形状的挤压型垫片密封,以及带、胶等填隙型密封。
工业密封知识点总结大全1. 工业密封的分类根据应用和结构形式的不同,工业密封可以分为静密封和动密封两大类。
静密封主要是指在密封过程中密封介质和密封件保持相对静止的密封方式,常见的有橡胶垫、填料密封、阀门密封等;而动密封则是密封件在密封过程中会产生相对运动的密封方式,如机械密封、旋转密封等。
工业密封还可以按照密封材料的不同进行分类,如金属密封、非金属密封等;按照使用介质的不同可以有气密封、液密封、气体液体混合介质密封等;按照使用环境和条件的不同可以分为高温密封、低温密封、高压密封、真空密封等。
2. 工业密封的材料(1)橡胶密封材料:橡胶密封材料主要包括丁腈橡胶、丙烯橡胶、氟橡胶、硅橡胶、氢化丁腈橡胶等。
它们具有较好的弹性和密封性能,适用于密封介质为油、水、气体等的场合。
(2)塑料密封材料:塑料密封材料主要包括聚四氟乙烯(PTFE)、聚丙烯(PP)、聚乙烯(PE)、聚苯乙烯(PS)等。
它们具有较好的化学稳定性和耐腐蚀能力,适用于化工、医药等领域的密封。
(3)金属密封材料:金属密封材料主要包括不锈钢、铜、铝等金属材料。
它们具有较好的强度和耐磨能力,适用于高温、高压等恶劣条件下的密封。
(4)复合密封材料:复合密封材料是指由两种或多种不同性能的材料组合而成的密封材料,如橡胶与金属的复合密封垫片、填料密封等。
它们综合了各种材料的优点,具有较好的综合性能。
3. 工业密封的设计原则(1)密封性能:工业密封的设计首要目标是保证其具有良好的密封性能,防止介质泄漏和污染,确保设备和产品的安全运行和质量。
(2)耐磨性和耐腐蚀性:工业密封在使用过程中,需具有较好的耐磨性和耐腐蚀性,尤其是在恶劣介质和环境条件下,要能长时间保持良好的密封效果。
(3)易安装和维护:工业密封的设计应考虑到易安装和维护性,方便使用人员进行安装、更换和维护,减少工时和成本。
(4)经济性:工业密封的设计还应考虑到经济性,尽可能减少材料和成本的消耗,提高生产效率。
密封技术基础知识概述密封技术是指在工程领域中,为了保证设备和材料的正常运行和使用,避免流体、气体、液体或粉尘等有害物质的泄漏或混入,而采取的一系列技术措施和方法的集合。
密封技术的应用广泛,包括机械设备、工业设备、汽车、航空航天、建筑、医疗器械等各个领域。
在密封技术中,最常见的是静态密封和动态密封。
静态密封是指在无运动的状态下实现密封,例如填充物、垫片、O型圈等材料的使用。
而动态密封则是在运动状态下实现密封,例如轴封、密封圈等。
静态和动态密封通常结合使用,以确保设备或系统的有效运行。
密封技术的重要性主要体现在以下几个方面:1. 防止泄漏:通过密封技术能够有效地防止泄漏的发生,维护设备和机械的稳定性和安全性。
泄漏不仅会导致能源和资源的浪费,还可能造成污染和安全隐患。
2. 节约能源:采用密封技术可以减少能源的消耗和浪费。
通过密封可以阻止热量、液体或气体的流失,提高能源利用效率。
3. 提高设备运行效率:好的密封技术可以保证设备的正常运行,避免因泄漏或杂质侵入而导致故障或损坏。
密封能够减少摩擦和磨损,延长设备的使用寿命。
4. 保护环境和健康:有效的密封技术可以防止有害物质的泄漏,减少对环境和工作人员健康的影响。
密封技术的发展主要包括材料的改进和技术的革新。
随着科技的进步,新型的密封材料和技术不断涌现,如高温密封、放射性环境下的密封、高压密封等。
同时,研究人员也在不断探索新的密封结构和设计,以提高密封效果和可靠性。
总之,密封技术在各个行业和领域都起着重要的作用。
通过合理的选择和应用密封技术,可以提高设备的效率和可靠性,降低能源消耗和环境污染,确保工程活动的安全和可持续发展。
密封技术是一门关系到各个行业和领域的重要技术,因此其发展也具备较为广泛的研究和应用背景。
本文将继续介绍密封技术的相关内容,包括密封材料、密封结构、密封测试和密封失效分析等方面。
密封材料是密封技术的基础和关键之一。
常见的密封材料有金属、聚合物、橡胶、陶瓷等。
密封的基础知识(一)泄漏是机械设备常产生的故障之一。
造成泄漏的原因主要有两方面:一是由于机械加工的结果,机械产品的表面必然存在各种缺陷和形状及尺寸偏差,因此,在机械零件联接处不可避免地会产生间隙;二是密封两侧存在压力差,工作介质就会通过间隙而泄漏。
减小或消除间隙是阻止泄漏的主要途径。
密封的作用就是将接合面间的间隙封住,隔离或切断泄漏通道,增加泄漏通道中的阻力,或者在通道中加设小型做功元件,对泄漏物造成压力,与引起泄漏的压差部分抵消或完全平衡,以阻止泄漏。
对于真空系统的密封,除上述密封介质直接通过密封面泄漏外,还要考虑下面两种泄漏形式:渗漏:即在压力差作用下,被密封的介质通过密封件材料的毛细管{TodayHot}的泄漏称为渗漏;扩散:即在浓度差作用下,被密封的介质通过密封间隙或密封材料的毛细管产生的物质传递成为扩散。
一、密封的分类密封可分为相对静止接合面间的静密封和相对运动接合面间的动密封两大类。
静密封主要有点密封,胶密封和接触密封三大类。
根据工作压力,静密封由可分为中低压静密封和高压静密封。
中低压静密封常用材质较软,垫片较宽的垫密封,高压静密封则用材料较硬,接触宽度很窄的金属垫片。
动密封可以分为旋转密封和往复密封两种基本类型。
按密封件与其作用相对运动的零部件是否接触,可以分为接触式密封和非接触式密封。
一般说来,接触式密封的密封性好,但受摩擦磨损限制,适用于密封面线速度较低的场合。
非接触式密封的密封性较差,适用于较高速度的场合。
二、密封的选型对密封的基本要求是密封性好,安全可靠,寿命长,并应力求结构紧凑,系统简单,制造维修方便,成本低廉。
大多数密封件是易损件,应保证互换性,实现标准化,系列化。
三、密封材料1、密封材料的种类及用途密封材料应满足密封功能的要求。
由于被密封的介质不同,以及设备的工作条件不同,要求密封材料的具有不同的适应性。
对密封材料的要求一般是:(1)材料致密性好,不易泄漏介质;(2)有适当的机械强度和硬度;(3)压缩性和回弹性好,永久变形小;(4)高温下不软化,不分解,低温下不硬化,不脆裂;(5)抗腐蚀性能好,在酸,碱,油等介质中能长期工作,其体积和硬{HotTag}度变化小,且不粘附在金属表面上;(6)摩擦系数小,耐磨性好;(7)具有与密封面结合的柔软性;密封的基础知识(二)(8)耐老化性好,经久耐用;(9)加工制造方便,价格便宜,取材容易。
