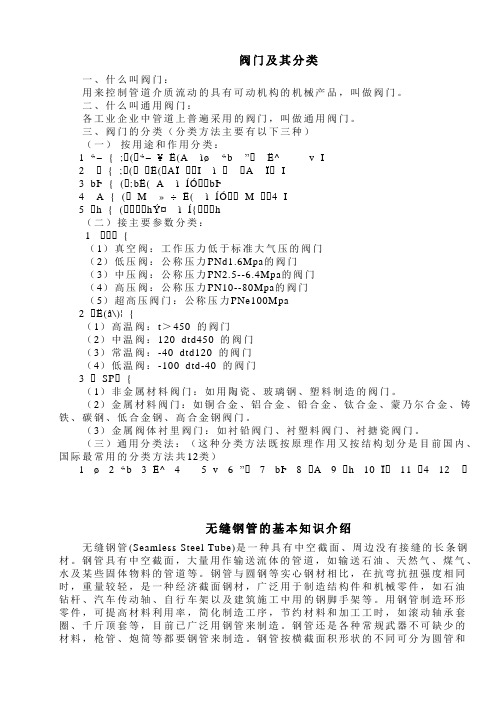

阀门、管件基础知识一、阀门的基础参数阀门是流体管路的控制装置，具有截断、调节、导流、防止逆流、稳压、分流或溢流卸压等功能。

用于流体控制的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格相当繁多。

阀门的公称尺寸从极微小几㎜的仪表阀大到10m的工业管路用阀。

阀门的工作压力可从1.3×10-3MPa到1000MPa 的超高压。

工作温度从-269℃的超低温到1430℃的高温。

阀门的基本参数阀门的基本参数包括公称直径、公称压力和使用介质，这三者是阀门设计和选用中不可缺少的因素。

1、公称尺寸（DN）DN：用于管道系统元件的字母和数字组合的尺寸标识。

它由字母DN 和后跟无因次的整数数字组成。

这个数字与端部连接件的孔径或外径（用㎜表示）等特征尺寸直接相关。

公称尺寸DN是管道系统中为所有附件所通用的用数字表示的尺寸，以区别用螺纹或外径表示的那些零件。

公称通径是供参考用的一个圆整数，与加工尺寸呈不严格的关系。

公称尺寸是指阀门与管路连接处通道的名义直径，它表示阀门规格的大小，是阀门最主要的尺寸参数。

为了便于设计、制造、选用和安装，我国已用国家标准的形式把公称直径系列确定下来。

公称直径的数值应符合国家标准《管道元件DN（公称尺寸）的定义和选用》（GB/T1047-2005）的规定，见表1-1。

公称尺寸是字母DN后面紧跟一个整数数字组成，如公称尺寸250㎜应标志为DN250。

阀门的公称尺寸系列按表1-1的规定。

表1-1 阀门的公称尺寸系列（㎜）DN6 DN8 DN10D N15DN20D N25 D N32DN40 D N50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 DN700N800 DN900 DN1000注：1、除在相关标准中另有规定，字母D N后面的数字不代表测量值，也不能用于计算目的。

化工管路与阀门是化工生产中非常重要的设备。

它们是化工设备的重要组成部分，负责将各种材料输送到各个化学车间，为生产流程提供正确的物质输送。

化工管路通常由各种材质的管子组成，包括碳钢、不锈钢、合金钢、玻璃钢、塑料等。

这些管子通常都有不同的规格和材质，能够满足不同场合的需求。

阀门则是用来控制管路中流体流动的装置。

阀门通常由螺纹连接而成，能够提供动力和压力。

阀门的使用方法也多种多样，包括手动、自动和自动控制。

化工管路中的最常见的阀门如何工作？主要用途？化工用管与管件阀门又有哪些？化工管路这些事，一篇全掌握！11种化工用管化工用管的种类按材质分：金属用管和非金属用管1、金属用管铸铁管、有缝钢管、无缝钢管、铜管、铝管、铅管。

①铸铁管：铸铁管是化工管路中常用的管道之一。

由于性脆及连接紧密性较差，只适用于输送低压介质，不宜输送高温高压蒸汽及有毒、易爆性物质。

常用于地下给水管、煤气总管和下水管道。

铸铁管的规格以Ф内径×壁厚（mm）表示。

②有缝钢管：有缝钢管按使用压力分普通水煤气管（耐压0.1～1.0MPa）和加厚管（耐压1.0～0.5MPa）。

一般用于输送水、煤气、取暖蒸汽、压缩空气、油等压力流体。

镀锌的叫白铁管或镀锌管。

不镀锌的叫黑铁管。

其规格以公称直径表示。

最小公称直径6mm，最大公称直径150mm。

③无缝钢管：无缝钢管的优点是质量均匀强度较高。

其材质有碳钢、优质钢、低合金钢、不锈钢、耐热钢。

因制造方法不同，分为热轧无缝钢管和冷拔无缝钢管两种。

管道工程中管径超过57mm时，常用热轧管，57mm 以下时常用冷拔管。

无缝钢管常用于输送各种受压气体、蒸气和液体，能耐较高温度（约435℃）。

合金钢管用于输送腐蚀性介质，其中耐热合金管耐温可达900-950℃。

无缝钢管的规格以Ф内径×壁厚（mm）表示。

冷拔管最大外径为200mm，热轧管最大外径630mm。

无缝钢管按用途分为一般无缝管和专用无缝管，如石油裂化无缝管、锅炉无缝管、化肥无缝管等。

阀门主要零部件及材料介绍阀门主要零部件介绍,制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。

制造阀门零件的材料要根据下列因素来选择： 1、工作介质的压力、温度和特性。

2、该零件的受力情况以及在阀门结构中所起作用。

3、有较好的工艺性。

4、在满足以上条件情况下，要有较低的成本。

阀门配件包括：执行机构气动执行机构电动执行机构液压执行机构气液执行机构电液执行机构手动执行机构定位器与附件气动阀门定位器电气阀门定位器智能阀门定位器电液伺服器伺服放大器电气转换器过滤减压阀阀位变送器保位阀电磁阀限位开关气动放大器智能模块电液伺服器伺服放大器报警器防爆线圈快速排气阀测试装备及其他阀门配件阀门试验机手柄手轮蜗轮阀体阀芯阀杆阀盖阀门消音器信号发生器毛坯模具螺栓螺母卡箍弹簧膜片填料盘根 O形圈流量汁聚四氟乙烯制品垫片法兰弯头快速接头伸缩器流量计过滤器非标准坚固件机床打标机执行机构、阀门定位器，管道制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。

制造阀门零件的材料要根据下列因素来选择： 1、工作介质的压力、温度和特性。

2、该零件的受力情况以及在阀门结构中所起作用。

3、有较好的工艺性。

4、在满足以上条件情况下，要有较低的成本。

阀体、阀盖和阀板(阀瓣)的材料阀体、阀盖和闸板(阀瓣)是阀门主要零件之一，直接承受介质压力，所用材料必须符合“阀门的压力与温度等级”的规定。

常用材料有下面几种：一、灰铸铁：灰铸铁适用于公称压力PN≤1.0MPa，温度为-10℃～200℃的水、蒸汽、空气、煤气及油品等介质。

灰铸铁常用牌号为：HT200、HT250、HT300、HT350。

二、可锻铸铁：适用于公称压力PN≤2.5MPa，温度为-30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300—06、KTH330—08、KTH350—10。

三、球墨铸铁：适用于PN≤4.0MPa，温度为-30～350℃的水、蒸汽、空气及油品等介质。

工业管道直管、管件、阀门分类工业管道系统是一个复杂的网络，其中包括各种不同类型的直管、管件和阀门。

以下是这些组件的一些基本分类：
直管：
铸铁管：常用于化工管路中，但因其性脆及连接紧密性较差，只适用于输送低压介质，不宜输送高温高压蒸汽及有毒、易爆性物质。

有缝钢管：分为普通水煤气管（耐压0.1～1.0MPa）和加厚管（耐压1.0～0.5MPa），一般用于输送水、煤气、取暖蒸汽、压缩空气、油等压力流体。

无缝钢管：优点在于质量均匀且强度较高，其材质有碳钢、优质钢、低合金钢、不锈钢、耐热钢等。

非金属管：包括橡胶管、塑料管、石棉水泥管、石墨管、玻璃钢管等。

管件：
管接头：用于连接两根公称直径相同的管子。

大小头（异径管）：用于连接两根公称直径不同的管子。

补心（内外螺纹管接头）：其作用与大小头相同。

丝堵（管塞、外方堵头）：用于堵塞管路，常与管接头、弯头、
三通等内螺纹管件配合用。

外接头（双头外螺丝）：用于连接两根公称直径相同的内螺纹管件和阀门。

阀门：阀门是控制流体流动的关键部件，根据用途和结构有多种类型，如截止阀、闸阀、球阀、安全阀、减压阀等。

以上只是工业管道系统中一些常见的直管、管件和阀门的分类。

实际上，由于应用场景和需求的多样性，这些组件的种类和规格非常繁多。

在选择和使用这些组件时，需要根据具体的工作条件、流体性质和安全要求等因素进行综合考虑。

表３。

０。

2 管道附件序号名称图例备注1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管５波纹管可曲挠橡胶6接头7 管道固定支架8 管道滑动支架9 立管检查口１０清扫口１1 通气帽１2 雨水斗13 排水漏斗１４圆形地漏通用。

如为无水封,地漏应加存水弯1５方形地漏16 自动冲洗水箱1７挡墩１8 减压孔板19 Y形除污器2０毛发聚集器21 防回流污染止回阀22 吸气阀３.0．3管道连接的图例宜符合表3.0。

3的要求。

表3.0。

3 管道连接序号名称图例备注1 法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖６弯折管表示管道向后及向下弯转9０°７三通连接8 四通连接９盲板10 管道丁字上接11 管道丁字下接1２管道交叉在下方和后面的管道应断开3。

0.４管件的图例宜符合表3.０。

4的要求. 表3。

0.4 管件序号名称图例备注1 偏心异径管2 异径管３乙字管4 喇叭口5 转动接头６短管７存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通1３浴盆排水件3。

0.5阀门的图例宜符合表３.0。

５的要求。

表3。

0.5 阀门序号名称图例备注1 闸阀２角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀1１底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀消声止2０回阀21 蝶阀弹簧安2２全阀２3 平衡锤安全阀自动排24气阀２５浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器3。

0.6给水配件的图例宜符合表3.0。

6的要求。

表３.０。

6 给水配件序号名称图例备注1 放水龙头左侧为平面,右侧为系统2 皮带龙头左侧为平面,右侧为系统３洒水(栓)龙头4 化验龙头5 肘式龙头6 脚踏开关7 混合水龙头８旋转水龙头９浴盆带喷头混合水龙头３．0。

7 消防设施的图例宜符合表3。

０．７的要求. 表3．0。

阀门管件知识1.阀门管件知识1.1.常⽤阀门原理和特点简介1.1.1.截⽌阀1)原理阀杆轴线与阀座密封⾯垂直。

阀杆开启或关闭⾏程相对较短，并具有⾮常可靠的切断动作，使得这种阀门⾮常适合作为介质的切断或调节及节流使⽤。

介质通过此类阀门时的流动⽅向发⽣了变化，因此截⽌阀的流动阻⼒较⾼于其它阀门。

2)优点a)在开闭过程中密封⾯的摩擦⼒⽐闸阀⼩，耐磨。

b)开启⾼度⼩。

c)通常只有⼀个密封⾯，制造⼯艺好，便于维修。

1.1.2.球阀1)原理当球旋转90度时，在进、出⼝处应全部呈现球⾯，从⽽截断流动。

2)主要优点a)流体阻⼒⼩，其阻⼒系数与同长度的管段相等。

b)结构简单、体积⼩、重量轻。

c)紧密可靠，⽬前球阀的密封⾯材料⼴泛使⽤塑料、密封性好，在真空系统中也已⼴泛使⽤。

d)操作⽅便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

e)维修⽅便，球阀结构简单，密封圈⼀般都是活动的，拆卸更换都⽐较⽅便。

f)在全开或全闭时，球体和阀座的密封⾯与介质隔离，介质通过时，不会引起阀门密封⾯的侵蚀。

g)适⽤范围⼴，通径从⼩到⼏毫⽶，⼤到⼏⽶，从⾼真空⾄⾼压⼒都可应⽤。

1.1.3.蝶阀1)原理蝶板在阀体内绕固定轴旋转。

2)优点a)结构简单，外形尺⼨⼩。

由于结构紧凑，结构长度短，体积⼩，重量轻，适⽤于⼤⼝径的阀门。

b)流体阻⼒⼩，全开时，阀座通道有效流通⾯积较⼤，因⽽流体阻⼒较⼩。

c)启闭⽅便迅速，调节性能好，蝶板旋转90°既可完成启闭。

通过改变蝶板的旋转⾓度可以分级控制流量。

d)启闭⼒矩较⼩，由于转轴两侧蝶板受介质作⽤基本相等，⽽产⽣转矩的⽅向相反，因⽽启闭较省⼒。

e)低压密封性能好，密封⾯材料⼀般采⽤橡胶、塑料、故密封性能好。

受密封圈材料的限制，蝶阀的使⽤压⼒和⼯作温度范围较⼩。

但硬密封蝶阀的使⽤压⼒和⼯作温度范围，都有了很⼤的提⾼。

1.1.4.闸阀1)原理关闭件（闸板）沿通路中⼼线的垂直⽅向移动（⼀般⼝径DN≥50mm的切断装置都选⽤）。
