手机FPC性能介绍.

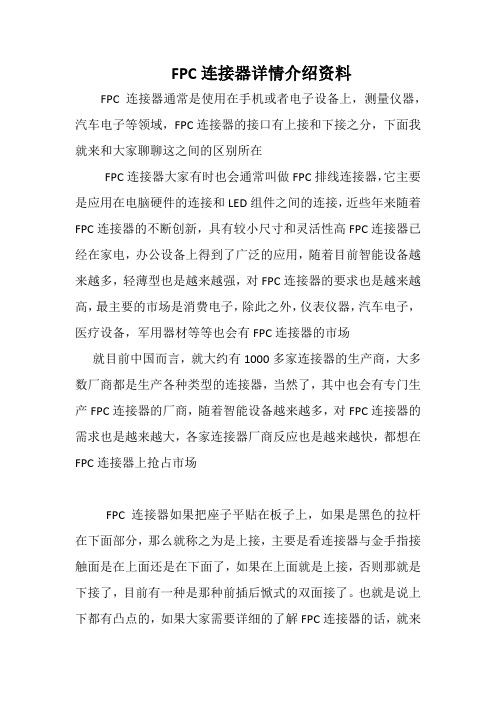

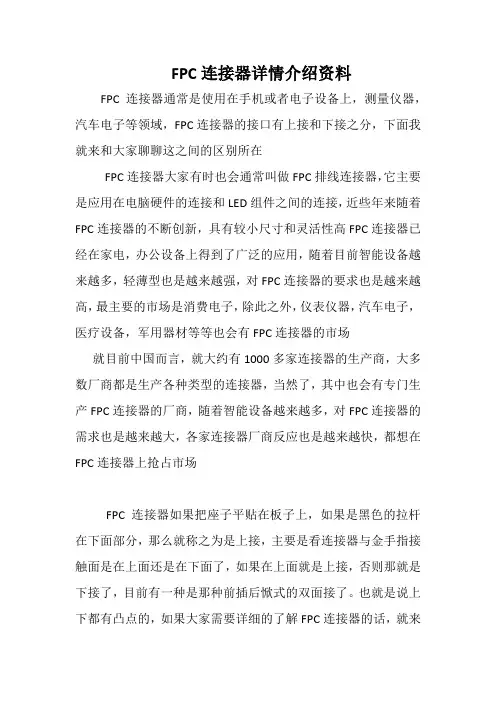

FPC连接器详情介绍资料
FPC连接器通常是使用在手机或者电子设备上，测量仪器，汽车电子等领域，FPC连接器的接口有上接和下接之分，下面我就来和大家聊聊这之间的区别所在
FPC连接器大家有时也会通常叫做FPC排线连接器，它主要是应用在电脑硬件的连接和LED组件之间的连接，近些年来随着FPC连接器的不断创新，具有较小尺寸和灵活性高FPC连接器已经在家电，办公设备上得到了广泛的应用，随着目前智能设备越来越多，轻薄型也是越来越强，对FPC连接器的要求也是越来越高，最主要的市场是消费电子，除此之外，仪表仪器，汽车电子，医疗设备，军用器材等等也会有FPC连接器的市场
就目前中国而言，就大约有1000多家连接器的生产商，大多数厂商都是生产各种类型的连接器，当然了，其中也会有专门生产FPC连接器的厂商，随着智能设备越来越多，对FPC连接器的需求也是越来越大，各家连接器厂商反应也是越来越快，都想在FPC连接器上抢占市场
FPC连接器如果把座子平贴在板子上，如果是黑色的拉杆在下面部分，那么就称之为是上接，主要是看连接器与金手指接触面是在上面还是在下面了，如果在上面就是上接，否则那就是下接了，目前有一种是那种前插后惞式的双面接了。

也就是说上下都有凸点的，如果大家需要详细的了解FPC连接器的话，就来
找灿科盟吧！灿科盟会为你详细解答的。

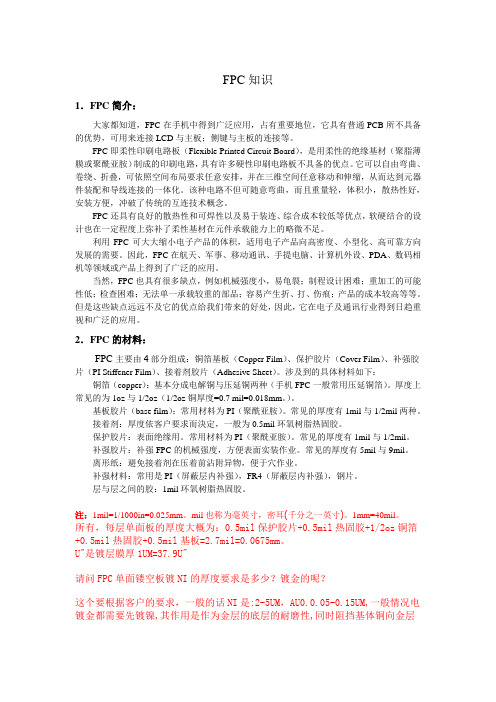

FPC知识1．FPC简介：大家都知道，FPC在手机中得到广泛应用，占有重要地位，它具有普通PCB所不具备的优势，可用来连接LCD与主板；侧键与主板的连接等。

FPC即柔性印刷电路板（Flexible Printed Circuit Board），是用柔性的绝缘基材（聚脂薄膜或聚酰亚胺）制成的印刷电路，具有许多硬性印刷电路板不具备的优点。

它可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化。

该种电路不但可随意弯曲，而且重量轻，体积小，散热性好，安装方便，冲破了传统的互连技术概念。

FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点，软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。

利用FPC可大大缩小电子产品的体积，适用电子产品向高密度、小型化、高可靠方向发展的需要。

因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数码相机等领域或产品上得到了广泛的应用。

当然，FPC也具有很多缺点，例如机械强度小，易龟裂；制程设计困难；重加工的可能性低；检查困难；无法单一承载较重的部品；容易产生折、打、伤痕；产品的成本较高等等。

但是这些缺点远远不及它的优点给我们带来的好处，因此，它在电子及通讯行业得到日趋重视和广泛的应用。

2．FPC的材料：FPC主要由4部分组成：铜箔基板（Copper Film）、保护胶片（Cover Film）、补强胶片（PI Stiffener Film）、接着剂胶片（Adhesive Sheet）。

涉及到的具体材料如下：铜箔（copper）：基本分成电解铜与压延铜两种（手机FPC一般常用压延铜箔）。

厚度上常见的为1oz与1/2oz（1/2oz铜厚度=0.7 mil=0.018mm。

）。

基板胶片（base film）：常用材料为PI（聚酰亚胺）。

常见的厚度有1mil与1/2mil两种。

fpc耐电压范围【实用版】目录1.FPC 的定义与应用2.FPC 的耐电压范围3.FPC 耐电压测试方法4.FPC 耐电压范围的重要性5.结论正文1.FPC 的定义与应用FPC（Flexible Printed Circuit，柔性印刷电路板）是一种具有高度灵活性和可扩展性的电子元器件，广泛应用于各种电子产品中，如智能手机、平板电脑、可穿戴设备等。

由于其独特的柔性特性，FPC 在设计上具有较高的自由度，可以满足各种复杂的三维空间布局需求，从而为电子产品的轻薄化、小型化提供了有力支持。

2.FPC 的耐电压范围FPC 的耐电压范围是指 FPC 在正常工作状态下，所能承受的最高电压值。

一般来说，FPC 的耐电压范围在 30V-100V 之间，具体数值取决于所使用的基材、厚度、线路宽度等因素。

FPC 的耐电压范围是评估其绝缘性能的重要指标，直接关系到产品的安全性能。

3.FPC 耐电压测试方法FPC 耐电压测试通常采用直流电压加压法，即将直流电压加到 FPC 上，检测在一定时间内 FPC 所能承受的最高电压值。

测试过程中，需将FPC 置于特定的环境温度下进行，以确保测试数据的准确性。

同时，还需注意在测试过程中避免短路、击穿等异常现象的发生。

4.FPC 耐电压范围的重要性FPC 耐电压范围的重要性体现在以下几个方面：（1）保障产品安全：FPC 作为电子产品的核心元器件，其耐电压范围直接影响到产品的安全性能。

如果 FPC 的耐电压范围不足，可能导致产品在正常使用过程中出现短路、击穿等故障，危及使用者的人身安全。

（2）保证产品性能：FPC 的耐电压范围影响其在电路中的信号传输质量。

如果 FPC 的耐电压范围不足，可能导致信号衰减、失真等问题，影响产品的整体性能。

（3）满足行业标准：FPC 在生产制造过程中，需遵循一定的行业标准和规范。

其中，耐电压范围是衡量 FPC 质量的重要指标之一。

只有满足相关标准的 FPC，才能确保其在实际应用中的可靠性和稳定性。

柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。

简称软板或FPC，具有配线密度高、重量轻、厚度薄的特点.主要使用在手机、笔记本电脑、PDA、数码相机、LCM等很多产品.编辑本段柔性电路板(FPC)的特性—短小轻薄1.短:组装工时短所有线路都配置完成.省去多余排线的连接工作2. 小:体积比PCB小可以有效降低产品体积.增加携带上的便利性3. 轻:重量比 PCB (硬板)轻可以减少最终产品的重量4 薄:厚度比PCB薄可以提高柔软度.加强再有限空间内作三度空间的组装编辑本段柔性电路板的产品应用行动电话著重柔性电路板轻的重量与薄的厚度.可以有效节省产品体积, 轻易的连接电池, 话筒, 与按键而成一体.电脑与液晶荧幕利用柔性电路板的一体线路配置,以及薄的厚度.将数位讯号转成画面, 透过液晶荧幕呈现CD随身听著重柔性电路板的三度空间组装特性与薄的厚度. 将庞大的CD化成随身携带的良伴磁碟机无论硬碟或软碟, 都十分依赖FPC的高柔软度以及0.1mm的超薄厚度, 完成快速的读取资料. 不管是PC或NOTEBOOK.编辑本段FPC的基本结构铜箔基板(Copper Film)铜箔:基本分成电解铜与压延铜两种. 厚度上常见的为1oz与1/2oz.基板胶片:常见的厚度有1mil与1/2mil两种.胶（接着剂）:厚度依客户要求而决定.覆盖膜保护胶片(Cover Film)覆盖膜保护胶片:表面绝缘用. 常见的厚度有1mil与1/2mil.胶（接着剂）:厚度依客户要求而决定.离形纸:避免接着剂在压着前沾附异物;便于作业.补强板(PI Stiffener Film)补强板: 补强FPC的机械强度, 方便表面实装作业.常见的厚度有3mil 到9mil.胶（接着剂）:厚度依客户要求而决定.离形纸:避免接着剂在压着前沾附异物.FPC是Flexible Printed Circuit的简称，又称软性线路板、柔性印刷电路板,挠性线路板，简称软板或FPC，具有配线密度高、重量轻、厚度薄的特点.FPC是Flexible Printed Circuit的简称，又称软性线路板、柔性印刷电路板,挠性线路板，简称软板或FPC，具有配线密度高、重量轻、厚度薄的特点.主要使用在手机、笔记本电脑、PDA、数码相机、LCM等很多产品.FPC软性印制电路是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路。

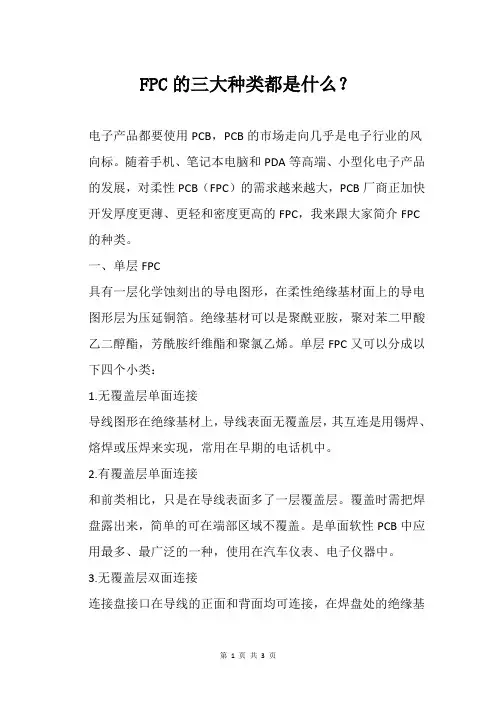

FPC的三大种类都是什么？电子产品都要使用PCB，PCB的市场走向几乎是电子行业的风向标。

随着手机、笔记本电脑和PDA等高端、小型化电子产品的发展，对柔性PCB（FPC）的需求越来越大，PCB厂商正加快开发厚度更薄、更轻和密度更高的FPC，我来跟大家简介FPC 的种类。

一、单层FPC具有一层化学蚀刻出的导电图形，在柔性绝缘基材面上的导电图形层为压延铜箔。

绝缘基材可以是聚酰亚胺，聚对苯二甲酸乙二醇酯，芳酰胺纤维酯和聚氯乙烯。

单层FPC又可以分成以下四个小类：1.无覆盖层单面连接导线图形在绝缘基材上，导线表面无覆盖层，其互连是用锡焊、熔焊或压焊来实现，常用在早期的电话机中。

2.有覆盖层单面连接和前类相比，只是在导线表面多了一层覆盖层。

覆盖时需把焊盘露出来，简单的可在端部区域不覆盖。

是单面软性PCB中应用最多、最广泛的一种，使用在汽车仪表、电子仪器中。

3.无覆盖层双面连接连接盘接口在导线的正面和背面均可连接，在焊盘处的绝缘基材上开一个通路孔，这个通路孔可在绝缘基材的所需位置上先冲制、蚀刻或其它机械方法制成。

4.有覆盖层双面连接前类不同处，表面有一层覆盖层，覆盖层有通路孔，允许其两面都能端接，且仍保持覆盖层，由两层绝缘材料和一层金属导体制成。

二、双面FPC双面FPC在绝缘基膜的两面各有一层蚀刻制成的导电图形，增加了单位面积的布线密度。

金属化孔将绝缘材料两面的图形连接形成导电通路，以满足挠曲性的设计和使用功能。

而覆盖膜可以保护单、双面导线并指示元件安放的位置。

按照需求，金属化孔和覆盖层可有可无，这一类FPC应用较少。

三、多层FPC多层FPC是将3层或更多层的单面或双面柔性电路层压在一起，通过钻孑L、电镀形成金属化孔，在不同层间形成导电通路。

这样，不需采用复杂的焊接工艺。

多层电路在更高可靠性，更好的热传导性和更方便的装配性能方面具有巨大的功能差异。

其优点是基材薄膜重量轻并有优良的电气特性，如低的介电常数。

用聚酰亚胺薄膜为基材制成的多层软性PCB板，比刚性环氧玻璃布多层PCB板的重量约轻1/3，但它失去了单面、双面软性PCB优良的可挠性，大多数此类产品是不要求可挠性的。

特征阻抗是指柔性印刷电路板（FPC）座子上导线传输电信号时的阻抗特性。

0.5mm 间距的FPC座子是一种常见的连接器，它具有一定的特征阻抗要求。

下面将从多个角度来探讨0.5mm 间距的FPC座子特征阻抗的相关知识。

一、0.5mm 间距的FPC座子的概述0.5mm 间距的FPC座子是一种用于连接FPC的组件，它通常用于手机、平板电脑、数码相机等电子产品中，用于连接主板与显示屏、摄像头模组等组件。

它具有小巧轻便、插拔方便的特点，因此在电子产品中得到了广泛的应用。

二、0.5mm 间距的FPC座子的特征阻抗要求在实际的电子产品设计中，由于0.5mm 间距的FPC座子所连接的线路长度较短，因此对于其特征阻抗的要求相较于大尺寸的PCB来说更为严格。

一般来说，0.5mm 间距的FPC座子的特征阻抗要求在50欧姆左右。

这是为了保证信号在传输过程中的稳定性和可靠性，避免信号的反射和损耗。

因此在设计和生产过程中，需要特别关注0.5mm 间距的FPC座子的特征阻抗。

三、影响0.5mm 间距的FPC座子特征阻抗的因素1. FPC板材料FPC座子所连接的柔性印刷电路板的材料对于特征阻抗有着重要的影响。

FPC板材料的介电常数、介电损耗、厚度等参数会直接影响到FPC座子的特征阻抗。

因此在选择FPC板材料时需要特别注意这些参数。

2. FPC线路形状FPC线路的宽度、厚度、层间距等参数都会对其特征阻抗产生影响。

设计人员在设计FPC线路时需要根据特征阻抗的要求来合理确定这些参数。

3. FPC座子结构FPC座子本身的结构也会对特征阻抗产生影响。

插针的设计、接触面积等都需要在设计和制造过程中进行充分考虑。

四、提高0.5mm 间距的FPC座子特征阻抗的方法1. 优化FPC板材料的选择选择具有稳定特性的FPC板材料是提高特征阻抗的关键。

通常来说，聚酰亚胺（PI）材料是一种常见的FPC板材料，具有较好的介电性能和稳定性。

2. 精确的线路设计和制造精确的线路设计和制造是保证特征阻抗的关键。

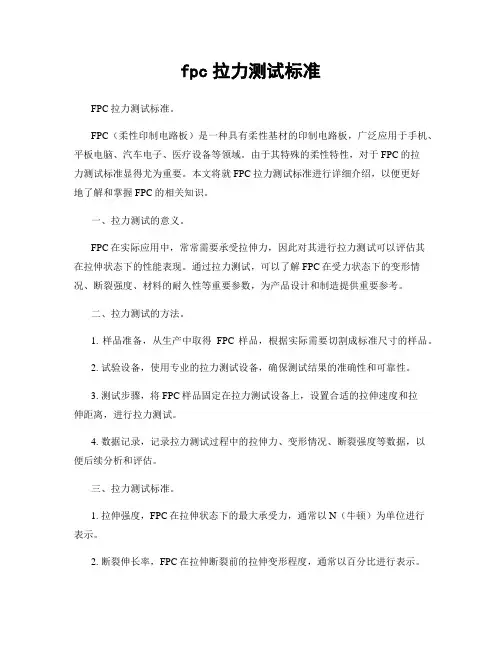

fpc拉力测试标准FPC拉力测试标准。

FPC（柔性印制电路板）是一种具有柔性基材的印制电路板，广泛应用于手机、平板电脑、汽车电子、医疗设备等领域。

由于其特殊的柔性特性，对于FPC的拉力测试标准显得尤为重要。

本文将就FPC拉力测试标准进行详细介绍，以便更好地了解和掌握FPC的相关知识。

一、拉力测试的意义。

FPC在实际应用中，常常需要承受拉伸力，因此对其进行拉力测试可以评估其在拉伸状态下的性能表现。

通过拉力测试，可以了解FPC在受力状态下的变形情况、断裂强度、材料的耐久性等重要参数，为产品设计和制造提供重要参考。

二、拉力测试的方法。

1. 样品准备，从生产中取得FPC样品，根据实际需要切割成标准尺寸的样品。

2. 试验设备，使用专业的拉力测试设备，确保测试结果的准确性和可靠性。

3. 测试步骤，将FPC样品固定在拉力测试设备上，设置合适的拉伸速度和拉伸距离，进行拉力测试。

4. 数据记录，记录拉力测试过程中的拉伸力、变形情况、断裂强度等数据，以便后续分析和评估。

三、拉力测试标准。

1. 拉伸强度，FPC在拉伸状态下的最大承受力，通常以N（牛顿）为单位进行表示。

2. 断裂伸长率，FPC在拉伸断裂前的拉伸变形程度，通常以百分比进行表示。

3. 断裂模式，FPC在拉力测试中的断裂方式，可以分为拉伸断裂、剪切断裂等不同模式。

4. 耐热性能，FPC在高温环境下的拉力性能表现，可以评估其在高温环境下的可靠性。

四、拉力测试的重要性。

FPC作为一种特殊材料，其在实际应用中需要承受各种不同的力，因此对其进行拉力测试可以全面评估其性能表现，为产品设计和制造提供重要依据。

合理的拉力测试标准不仅可以保证产品质量，还可以提高产品的可靠性和稳定性，为产品的长期使用提供保障。

五、结论。

通过本文的介绍，我们了解了FPC拉力测试的意义、方法、标准和重要性。

拉力测试是评估FPC性能的重要手段，合理的拉力测试标准可以为产品设计和制造提供重要参考，保证产品的质量和可靠性。

FPC检查标准FPC检查标准是指对柔性印刷电路板（Flexible Printed Circuit，简称FPC）进行检查的一套规范和要求。

FPC作为一种灵活、轻薄、可弯曲的电子连接器件，广泛应用于电子产品中，如手机、平板电脑、摄像头等。

为确保FPC的质量和可靠性，制定了一系列的检查标准。

一、外观检查：1. FPC表面应无明显的划痕、污渍、氧化等缺陷。

2. FPC的边缘应整齐、平整，无毛刺、裂纹等。

3. FPC的焊盘应均匀、光滑，无焊接不良、焊盘凸起等现象。

4. FPC的引脚应完整、无弯曲、错位等情况。

5. FPC的印刷字迹应清晰、无模糊、漏印等问题。

二、尺寸检查：1. FPC的长度、宽度、厚度应符合设计要求。

2. FPC的孔径、间距、线宽等尺寸参数应在允许范围内。

3. FPC的焊盘直径、孔径等参数应符合要求。

三、电性能检查：1. FPC的导通性能应良好，无短路、断路等问题。

2. FPC的阻抗匹配应符合设计要求。

3. FPC的信号传输质量应稳定，无干扰、串音等现象。

4. FPC的电流承载能力应满足设计要求，无过热、烧毁等情况。

四、可靠性检查：1. FPC的耐热性应符合要求，能够在高温环境下正常工作。

2. FPC的耐湿性应良好，能够在潮湿环境下正常工作。

3. FPC的耐振动性应良好，能够在振动环境下正常工作。

4. FPC的耐弯曲性应良好，能够在弯曲状态下正常工作。

五、包装检查：1. FPC的包装应符合运输要求，能够保护FPC不受损。

2. FPC的包装标识应清晰、准确，包括产品型号、数量等信息。

以上是对FPC检查的一般标准要求，具体的检查流程和方法可以根据不同的产品和需求进行调整和补充。

通过严格按照FPC检查标准进行检验，可以确保FPC的质量稳定、可靠性高，提高产品的性能和可持续发展能力。

PCB 技术分析：浅谈手机用FPC 多层板的设计
近几年中，FPC 凭借其自身特点，在滑盖手机和折叠式手机的设计中，
扮演着越来越重要的角色。

滑盖手机板与折叠手机多层板订单数量不断增
多，FPC 的厂商如何控制品质，在工艺中做好此类产品致关重要。

一、前言
随着电子产品的小型化、高速化、数字化，在个人通讯终端、山寨手机以
及3G 通讯的飞速发展和情报信息终端(电脑、电视、电话、传真)网络化的需求下，以适合通讯端手机产业的滑盖式手机和折叠式手机中要求的FPC 寿命及阻抗要求越来越细化，而在生产FPC 的厂商中，如何去控制在工艺中做好此类产品是致关重要的。

FPC(Flexible Printed Circuit 即可桡性印刷电路板，也可称之为FWPC)的特点主要有以下几个方面：
(1)柔性好：可任意弯曲变形，盘绕半径小，可沿X﹑Y﹑Z三个方向自由移动；
(2) 占用空间小：既轻又薄，使仪器仪表的狭窄空间得到充分利用，满足了电子产品微型轻小的要求；
(3) 重量轻：软板是根据载流量而不是机械强度来设计的，故重量较轻；
(4) 密封性好：采用低张力密封设计，可耐受恶劣环境；
(5) 传输特性稳定：导线间距可按电气参数自由设计，一般版图定稿；
(6) 装配的工艺性好：产品自由端接和整体端接性能良好，适应于焊接﹑插接，以及立体布线和三维空间连接等；
(7) 绝缘性能好：软板采用的基材PI 和PET 类等高分子材料有较高的绝缘强度，而且一般线路均有覆盖膜保护，故大大提高了绝缘性能。

FPC基础知识解析目录一、FPC概述 (2)1.1 FPC的定义 (2)1.2 FPC的发展历程 (3)1.3 FPC的应用领域 (5)二、FPC的基本结构 (6)2.1 FPC的组成结构 (6)2.2 FPC的类型 (8)2.2.1 按照层数分类 (9)2.2.2 按照导电介质分类 (10)2.3 FPC的规格 (11)2.3.1 按照尺寸分类 (13)2.3.2 按照厚度分类 (13)三、FPC的制作工艺 (14)3.1 印刷电路板(PCB)的制作工艺 (15)3.2 电子元件的制造工艺 (16)3.3 FPC的组装工艺 (17)四、FPC的性能要求 (19)4.1 导电性 (20)4.2 结构强度 (22)4.3 抗干扰能力 (23)4.4 可焊性 (24)五、FPC的设计与制造 (25)5.1 设计原则与方法 (26)5.2 制造工艺与流程 (28)六、FPC的应用与选购 (29)6.1 应用领域 (30)6.2 质量判断与选购指南 (31)七、FPC的发展趋势与挑战 (33)7.1 发展趋势 (34)7.2 面临的挑战 (36)一、FPC概述FPC，即柔性印刷电路板，是电子行业中的重要组成部分。

它是一种具有高密度、高可靠性的柔性电子组件，具有多种功能，并在多个领域得到广泛应用。

FPC的主要特点在于其可弯曲、可折叠的特性，这使得它在各种紧凑且复杂的设计中表现出色。

FPC还具有轻薄、薄型化、短小、轻量以及良好的散热性和可焊性等优点。

FPC的制造过程涉及多个步骤，包括基板材料的选择、导电层和绝缘层的制作、覆盖层的涂布以及最终的固化处理等。

这些步骤需要精确控制，以确保FPC的质量和性能。

随着科技的不断发展，FPC的应用领域也在不断扩大。

在智能手机、平板电脑、笔记本电脑等消费电子产品中，FPC被广泛应用于触控面板、摄像头模组、电池管理系统等方面。

在汽车电子、医疗设备、工业控制等领域，FPC也发挥着重要作用。

《什么是FPC》作者：佚名来源：网络点击数: 1793 日期：2008-1-30问题：什么是FPC？FPC是什么意思？FPC是Flexible Printed Circuit的简称，又称软性线路板、柔性印刷电路板，挠性线路板，简称软板或FPC，具有配线密度高、重量轻、厚度薄的特点。

主要使用在手机、笔记本电脑、PDA、数码相机、LCM等很多产品。

FPC软性印制电路是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路。

按照基材和铜箔的结合方式划分，柔性电路板可分为两类：有胶柔性板和无胶柔性板。

其中无胶柔性板的价格比有胶的柔性板要高得多，但是它的柔韧性、铜箔和基材的结合力、焊盘的平面度等参数也比有胶柔性板要好。

所以它一般只用于那些要求很高的场合，如：COF(CHIP ON FLEX，柔性板上贴装裸露芯片，对焊盘平面度要求很高)等。

由于其价格太高，目前在市场上应用的绝大部分柔性板还是有胶的柔性板。

有胶的柔性板。

由于柔性板主要用于需要弯折的场合，若设计或工艺不合理，容易产生微裂纹、开焊等缺陷。

下面就是关于柔性电路板的结构及其在设计、工艺上的特殊要求。

柔性板的结构按照导电铜箔的层数划分，分为单层板、双层板、多层板、双面板等。

单层板的结构：这种结构的柔性板是最简单结构的柔性板。

通常基材+透明胶+铜箔是一套买来的原材料，保护膜+透明胶是另一种买来的原材料。

首先，铜箔要进行刻蚀等工艺处理来得到需要的电路，保护膜要进行钻孔以露出相应的焊盘。

清洗之后再用滚压法把两者结合起来。

然后再在露出的焊盘部分电镀金或锡等进行保护。

这样，大板就做好了。

一般还要冲压成相应形状的小电路板。

也有不用保护膜而直接在铜箔上印阻焊层的，这样成本会低一些，但电路板的机械强度会变差。

除非强度要求不高但价格需要尽量低的场合，最好是应用贴保护膜的方法。

双层板的结构：当电路的线路太复杂、单层板无法布线或需要铜箔以进行接地屏蔽时，就需要选用双层板甚至多层板。
