PTN业务开通和常见问题介绍

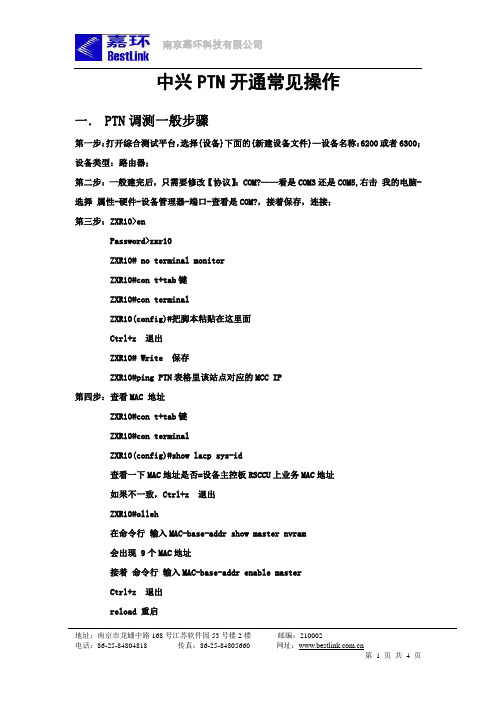

中兴PTN开通常见操作一．PTN调测一般步骤第一步：打开综合测试平台，选择{设备}下面的{新建设备文件}—设备名称：6200或者6300；设备类型：路由器；第二步：一般建完后，只需要修改【协议】：COM?——看是COM3还是COM5,右击我的电脑-选择属性-硬件-设备管理器-端口-查看是COM?，接着保存，连接；第三步：ZXR10>enPassword>zxr10ZXR10# no terminal monitorZXR10#con t+tab键ZXR10#con terminalZXR10(config)#把脚本粘贴在这里面Ctrl+z 退出ZXR10# Write 保存ZXR10#ping PTN表格里该站点对应的MCC IP第四步：查看MAC 地址ZXR10#con t+tab键ZXR10#con terminalZXR10(config)#show lacp sys-id查看一下MAC地址是否=设备主控板RSCCU上业务MAC地址如果不一致，Ctrl+z 退出ZXR10#olleh在命令行输入MAC-base-addr show master nvram会出现 9个MAC地址接着命令行输入MAC-base-addr enable masterCtrl+z 退出reload 重启再次查看MAC地址ZXR10#con t+tab键ZXR10#con terminalZXR10(config)#show lacp sys-idCtrl+z 退出ZXR10# Write 保存二．PTN出厂错误密码的修改方法重启设备之后，在Press any key to stop auto-boot...这个命令倒数到0之前按回车键Enter 然后再【zxr10 boot]：命令行后输入C然后一步一步按回车键Enter在Enable password:输入zxr10，按回车在Enable password confirm:输入zxr10，按回车待设备重启完成正常运行，再登陆三．PTN常见的命令show interface br （查看端口是否正常，UP为正常）show opticalinfo interface gei(10G用xgei)_1/1（查看端口光功率）show interface gei(10G用xgei)_1/1 （查看端口数据流）show ver（查看版本信息）show run(查看设备信息，包括vlan、监控IP和端口IP等)四．错误脚本的删除ZXR10> enPassword>zxr10ZXR10# no terminal monitor dircd cfgdirdelete *.*yesdirreloadyes待设备重启完毕，按照开通流程重新导入脚本。

PTN常见问题及处理方法1.使用单站方式创建的以太网业务不通可能原因如下：1）如果是以太网汇聚业务，是否配置了转发过滤表，需要注意的是对于专网业务无论是PW承载还是端口承载，均需要配置转发过滤表；2）首先通过ping测试方法排除Tunnel、pw是否不通；3）如果是通过两台PC机ping包测试，需要检查对应业务端口的tag属性是否设置为Access属性，VLAN ID是否一致。

2.IMA组状态不正常，近端组状态和远端组状态均不是可操作状态；这个主要是IMA组对应的E1链路没有连接导致，可以通过对该E1端口进行硬环回或软件环回，该告警即可消失；3.如何更改POD41单板的光口速率；操作如下：网管上可以通过在单板面板图上先删除对应端口，然后重新添加端口，选择对应的端口速率即可，操作如下：步骤1:步骤2步骤3：配置端口速率级别4.以太网汇聚业务配置完毕测试不通问题在目前的配置手册中关于以太网汇聚业务配置存在一点问题，对于PW承载的汇聚业务资料上表示不需要配置转发过滤表，资料有误。

也是需要创建转发过滤表的。

5.网管上发现PTN面板均为灰色这个主要是因为新设备未进行数据配置而网元处于安装态导致。

处理方法1：通过navigator工具使用命令:cfg-verify命令进行校验一下；处理方法2，通过T2000网管在网元的面板图中先删除主控板SCA或CXP，然后再添加该主控板，网元即可变为运行态，逐个添加逻辑单板即可。

6.动态Tunnel创建完毕，状态为create fail；可能原因：1、物理链路不可用，需要检查对应的物理链路状态及告警；2、对应端口ISIS协议未使能，需要在控制平面中进行使能操作；7.CES业务使用2M误码仪测试不通；1、首先排除误码仪设置是否有误，2M线缆连接是否完好，收发是否正确；2、排除仪表和线缆的原因，然后检查对应的Tunnel状态是否正常，可以使用MPLS OAM功能对Tunnel进行ping测试；3、对该CES业务对应的PW进行ping测试，确认PW是否创建成功；4、因为有些仪表可能发送的是非成帧信号，而CES业务配置时默认为CRC4的成帧格式，可以通过修改CES业务为非成帧格式处理；8.通过路径方式创建动态Tunnel不成功；可能原因：1、在创建Tunnel的过程中，增加了约束路由，但是约束路由配置错误，这里的约束路由端口IP一般只需填正向或反向路由上的接收端的端口IP，不是发送端的IP，而且不要填设为网元的LSR ID。

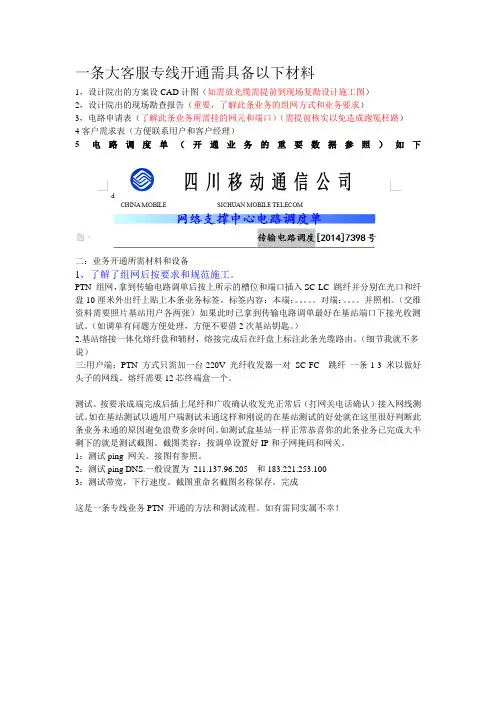

一条大客服专线开通需具备以下材料1，设计院出的方案设CAD计图（如需放光缆需提前到现场复勘设计施工图）2，设计院出的现场勘查报告（重要，了解此条业务的组网方式和业务要求）3，电路申请表（了解此条业务所需挂的网元和端口）（需提前核实以免造成跑冤枉路）4客户需求表（方便联系用户和客户经理）5电路调度单（开通业务的重要数据参照）如下二：业务开通所需材料和设备1，了解了组网后按要求和规范施工。

PTN 组网，拿到传输电路调单后按上所示的槽位和端口插入SC-LC 跳纤并分别在光口和纤盘10厘米外出纤上贴上本条业务标签。

标签内容：本端：。

对端：。

并照相。

（交维资料需要照片基站用户各两张）如果此时已拿到传输电路调单最好在基站端口下接光收测试。

（如调单有问题方便处理，方便不要借2次基站钥匙。

）2.基站熔接一体化熔纤盘和辅材，熔接完成后在纤盘上标注此条光缆路由。

（细节我就不多说）三:用户端；PTN 方式只需加一台220V 光纤收发器一对SC-FC 跳纤一条1-3 米以做好头子的网线。

熔纤需要12芯终端盒一个。

测试。

按要求成端完成后插上尾纤和广收确认收发光正常后（打网关电话确认）接入网线测试。

如在基站测试以通用户端测试未通这样和刚说的在基站测试的好处就在这里很好判断此条业务未通的原因避免浪费多余时间。

如测试盒基站一样正常恭喜你的此条业务已完成大半剩下的就是测试截图。

截图类容：按调单设置好IP和子网掩码和网关。

1：测试ping 网关。

接图有参照。

2：测试ping DNS.一般设置为211.137.96.205 和183.221.253.1003：测试带宽，下行速度。

截图重命名截图名称保存。

完成这是一条专线业务PTN 开通的方法和测试流程。

如有雷同实属不幸！。

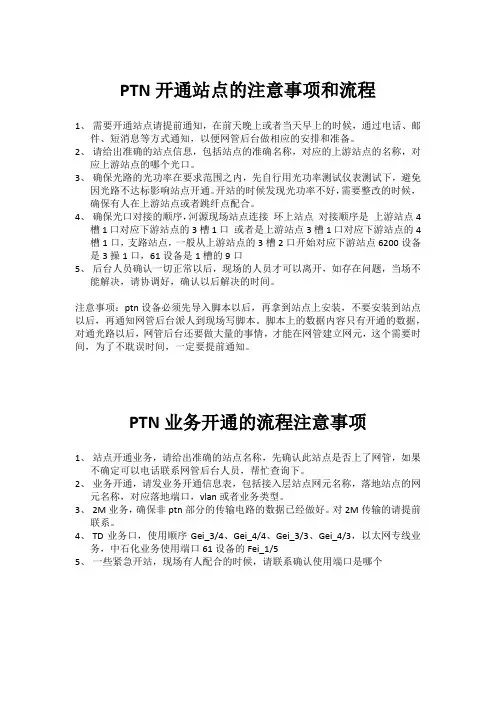

PTN开通站点的注意事项和流程1、需要开通站点请提前通知，在前天晚上或者当天早上的时候，通过电话、邮件、短消息等方式通知，以便网管后台做相应的安排和准备。

2、请给出准确的站点信息，包括站点的准确名称，对应的上游站点的名称，对应上游站点的哪个光口。

3、确保光路的光功率在要求范围之内，先自行用光功率测试仪表测试下，避免因光路不达标影响站点开通。

开站的时候发现光功率不好，需要整改的时候，确保有人在上游站点或者跳纤点配合。

4、确保光口对接的顺序，河源现场站点连接环上站点对接顺序是上游站点4槽1口对应下游站点的3槽1口或者是上游站点3槽1口对应下游站点的4槽1口，支路站点，一般从上游站点的3槽2口开始对应下游站点6200设备是3操1口，61设备是1槽的9口5、后台人员确认一切正常以后，现场的人员才可以离开，如存在问题，当场不能解决，请协调好，确认以后解决的时间。

注意事项：ptn设备必须先导入脚本以后，再拿到站点上安装，不要安装到站点以后，再通知网管后台派人到现场写脚本。

脚本上的数据内容只有开通的数据，对通光路以后，网管后台还要做大量的事情，才能在网管建立网元，这个需要时间，为了不耽误时间，一定要提前通知。

PTN业务开通的流程注意事项1、站点开通业务，请给出准确的站点名称，先确认此站点是否上了网管，如果不确定可以电话联系网管后台人员，帮忙查询下。

2、业务开通，请发业务开通信息表，包括接入层站点网元名称，落地站点的网元名称，对应落地端口，vlan或者业务类型。

3、2M业务，确保非ptn部分的传输电路的数据已经做好。

对2M传输的请提前联系。

4、TD业务口，使用顺序Gei_3/4、Gei_4/4、Gei_3/3、Gei_4/3，以太网专线业务，中石化业务使用端口61设备的Fei_1/55、一些紧急开站，现场有人配合的时候，请联系确认使用端口是哪个PTN割接流程和注意事项1、施工队需要割接站点入环、入链，请先告诉网管后台人员，告诉后台入网的站点的名称，它的网络拓扑结构，上游站点是哪个，下游站点是哪个。

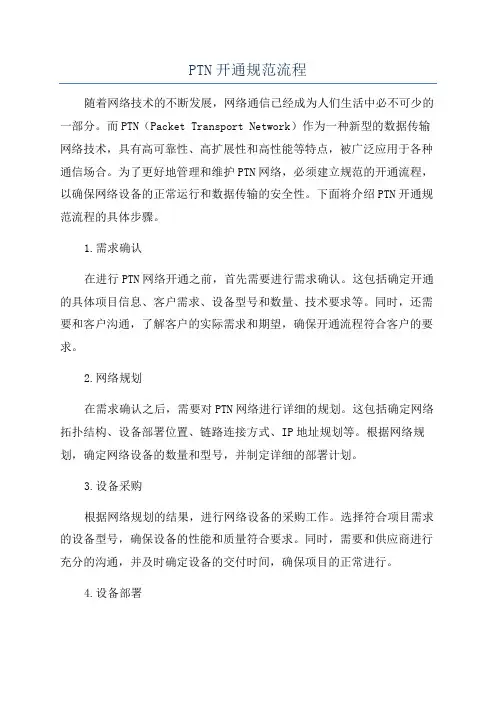

PTN开通规范流程随着网络技术的不断发展，网络通信已经成为人们生活中必不可少的一部分。

而PTN（Packet Transport Network）作为一种新型的数据传输网络技术，具有高可靠性、高扩展性和高性能等特点，被广泛应用于各种通信场合。

为了更好地管理和维护PTN网络，必须建立规范的开通流程，以确保网络设备的正常运行和数据传输的安全性。

下面将介绍PTN开通规范流程的具体步骤。

1.需求确认在进行PTN网络开通之前，首先需要进行需求确认。

这包括确定开通的具体项目信息、客户需求、设备型号和数量、技术要求等。

同时，还需要和客户沟通，了解客户的实际需求和期望，确保开通流程符合客户的要求。

2.网络规划在需求确认之后，需要对PTN网络进行详细的规划。

这包括确定网络拓扑结构、设备部署位置、链路连接方式、IP地址规划等。

根据网络规划，确定网络设备的数量和型号，并制定详细的部署计划。

3.设备采购根据网络规划的结果，进行网络设备的采购工作。

选择符合项目需求的设备型号，确保设备的性能和质量符合要求。

同时，需要和供应商进行充分的沟通，并及时确定设备的交付时间，确保项目的正常进行。

4.设备部署在设备采购完成后，需要进行设备的部署工作。

根据网络规划，将设备安装在指定位置，并连接好网络线缆。

在设备部署过程中，需要认真检查设备是否接线正确、供电正常等，确保设备能够正常运行。

5.网络调试在设备部署完成后，需要进行网络调试工作。

通过设备管理界面对设备进行配置，设置IP地址、VLAN、链路参数等。

然后进行设备间的链路测试，确保网络的连通性和稳定性。

同时，还需要进行性能测试，评估网络设备的传输速率和延迟等指标。

6.安全设置在网络调试结束后，需要对网络进行安全设置。

这包括设置访问控制列表（ACL）、防火墙规则、加密通道等，保护网络免受攻击和非法入侵。

同时，还需要备份设备配置文件，以便在出现故障时能够快速恢复网络。

7.系统验收在完成所有设置之后，需要进行系统验收工作。

中国移动集团公司跨省PTN 业务开通指导意见中国移动通信集团网络部编目录一、前言 (4)1.1 概述 (4)1.2 主要内容 (4)1.3 适用范围 (4)二、一干配置原则 (4)2.1 路由规划原则 (4)2.2 一干VLAN规划原则 (5)2.3 保护方式 (5)2.4 资源预警原则 (6)2.5 割接电路传输资源回收原则 (6)2.6 补充说明 (6)2.6.1 预配置业务的命名规则 (6)2.6.2 隧道、伪线命名方式及对应关系 (6)2.7 一干调单样例 (6)2.8 QOS相关策略 (6)三、二干与城域配置建议 (7)3.1跨省PTN网络模型 (7)3.2 业务模型方案 (7)3.2.1 客户业务场景 (7)322二干与城域对接VLAN规划原则 (8)323二干VLAN规划方式 (9)3.2.4城域VLAN规划方式 (10)3.3 业务可靠性方案 (12)3.3.1 单归保护方案 (12)3.3.2 双归保护方案 (12)3.4 OAM 规划 (13)341集客OAM部署方案 (13)342集客OAM配置方式 (15)3.5 业务QOS^案 (15)四、业务验证 (15)4.1 通用测通方法 (15)4.1.1 设备检测 (15)4.1.2 挂表测试 (16)4.2 通用测速办法 (17)4.2.1 UDP 测速 (17)4.2.2 FTP 测速 (17)一、前言1.1 概述随着全IP 化的进程逐步加快，各业务网以及网络边缘的客户侧IP 化呈现加速趋势，当前新业务IP化且带宽增速特点明显，使得已应用20多年之久的SDH电路交换技术及容量疏导变得捉襟见肘。

因此，业务IP 化和带宽增长驱动了端到端传送网从电路交换SDH向分组交换PTN的转变。

这种更加灵活的承载方式既利于分组传送，又保持了端到端的部署方式和OAM以及电信级保护功能。

制定跨省PTN 网络配置指导意见的主要目的是为了让省公司了解跨省专线所涉及的PTN 网络规划以及前期配置中所需要注意的问题，确保跨省专线电路的高效开通，同时便于后期网络运维和管理。

PTN开通规范流程PTN（Packet Transport Network）是一种基于IP/Ethernet技术的数据传输网络，广泛应用于通信运营商和大型企业网络中。

PTN开通规范流程是指在建设PTN网络时，按照一定的步骤和标准进行开通和调试的流程。

以下是PTN开通规范流程的详细介绍。

一、前期准备阶段在PTN网络开通之前，需要进行一些前期准备工作，包括网络规划、资源准备、设备采购、工程施工和测试设备的准备等。

1.网络规划：根据业务需求和网络容量，确定PTN网络的拓扑结构、IP地址规划、VLAN划分等。

2.资源准备：准备好所需的网络资源，包括路由器、交换机、传输设备、服务器等。

3.设备采购：根据网络规划的需求，选择适中的设备，并与供应商进行采购。

4.工程施工：安排合适的工程团队进行设备安装、线缆敷设和其他工程施工。

5.测试设备准备：准备好网络测试工具和设备，用于后续的网络调试和测试。

二、网络设备初始化在网络设备采购和工程施工完成后，需要对设备进行初始化配置，包括设备的基本设置、网络接口的配置、协议的启动等。

1.设备基本设置：包括设备的主机名、管理IP地址、登录认证等。

2.网络接口配置：为路由器和交换机的各个接口配置IP地址、子网掩码、MTU等。

3.协议的启动：根据网络规划的需求，启动相应的路由协议、交换协议和传输协议。

三、网络连接测试在设备初始化完成后，需要进行网络连接的测试，确保设备之间可以正常通信。

1. 网络连通性测试：通过ping命令或其他方式，测试设备之间的连通性。

2.路由器间邻居关系建立测试：启动路由协议，确保路由器之间建立邻居关系。

3.数据传输测试：通过发送数据包，测试设备之间的数据传输正常。

四、业务配置在网络连接测试通过后，需要进行业务的配置，包括VLAN的配置、IP地址的分配、安全策略的配置等。

1.VLAN配置：根据网络规划的需求，为不同的业务或用户划分VLAN，并进行相应的配置。

中国移动集团公司跨省PTN业务开通指导意见中国移动通信集团网络部编目录一、前言 (4)1.1 概述 (4)1.2 主要内容 (4)1.3 适用范围 (4)二、一干配置原则 (4)2.1路由规划原则 (4)2.2 一干VLAN规划原则 (5)2.3保护方式 (5)2.4资源预警原则 (6)2.5割接电路传输资源回收原则 (6)2.6补充说明 (6)2.6.1预配置业务的命名规则 (6)2.6.2隧道、伪线命名方式及对应关系 (6)2.7一干调单样例 (6)2.8 QOS相关策略 (6)三、二干与城域配置建议 (7)3.1 跨省PTN网络模型 (7)3.2 业务模型方案 (7)3.2.1客户业务场景 (7)3.2.2二干与城域对接VLAN规划原则 (8)3.2.3二干VLAN规划方式 (9)3.2.4城域VLAN规划方式 (10)3.3业务可靠性方案 (12)3.3.1单归保护方案 (12)3.3.2双归保护方案 (12)3.4 OAM规划 (13)3.4.1集客OAM部署方案 (13)3.4.2集客OAM配置方式 (15)3.5业务QOS方案 (15)四、业务验证 (15)4.1通用测通方法 (15)4.1.1设备检测 (15)4.1.2挂表测试 (16)4.2通用测速办法 (17)4.2.1 UDP测速 (17)4.2.2 FTP测速 (17)一、前言1.1 概述随着全IP化的进程逐步加快，各业务网以及网络边缘的客户侧IP化呈现加速趋势，当前新业务IP化且带宽增速特点明显，使得已应用20多年之久的SDH电路交换技术及容量疏导变得捉襟见肘。

因此，业务IP化和带宽增长驱动了端到端传送网从电路交换SDH向分组交换PTN的转变。

这种更加灵活的承载方式既利于分组传送，又保持了端到端的部署方式和OAM以及电信级保护功能。

制定跨省PTN网络配置指导意见的主要目的是为了让省公司了解跨省专线所涉及的PTN网络规划以及前期配置中所需要注意的问题，确保跨省专线电路的高效开通，同时便于后期网络运维和管理。
