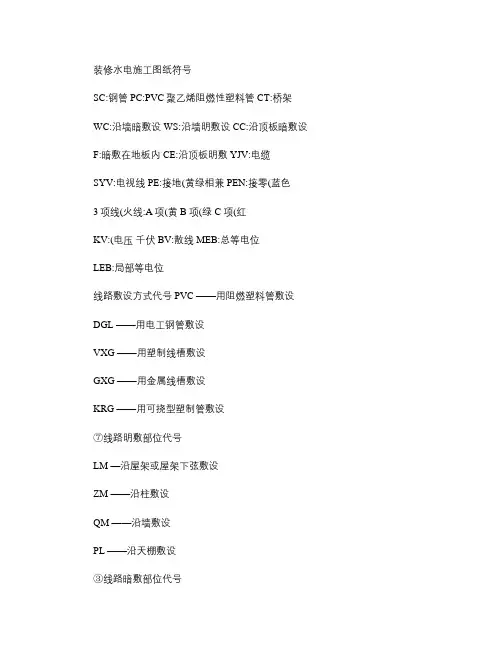

水电图纸符号图例字符，符号SC:钢管PC:PVC聚乙烯阻燃性塑料管CT: 桥架WC: 沿墙暗敷设WS: 沿墙明敷设CC: 沿顶板暗敷设F: 暗敷在地板内CE: 沿顶板明敷YJV: 电缆SYV: 电视线PE:接地（黄绿相兼）PEN:接零（蓝色）3项线（火线）:A项（黄） B项（绿）C项（红）KV:（电压）千伏BV:散线MEB: 总等电位LEB: 局部等电位线路敷设方式代号PVC ——用阻燃塑料管敷设DGL ——用电工钢管敷设VXG ——用塑制线槽敷设GXG ——用金属线槽敷设KRG ——用可挠型塑制管敷设⑦线路明敷部位代号LM —沿屋架或屋架下弦敷设ZM ——沿柱敷设QM ——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA ——暗设在梁内ZA —暗设在柱内QA —暗设在墙内PA ——暗设在屋面内或顶棚内DA —暗设在地面或地板内PNA —暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G ---------------- 管吊式B――壁装式R --------- 嵌入式BR ---------------- 墙壁内安装(4)设备标注方法' ⑦配电线路的标注方法a ----- b(c >d)e ----- f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，m f--安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程(消防报警| 广播、电话| 闭路电视、互联网等)二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。
2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。
3、图纸的特点：各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。
三、室内配电线路的表示方法1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。
2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。
塑料夹VJ/PCL夹板配线瓷夹CJ/PL金属线槽配线GC/MR槽板配线塑料线槽配线VC/ PR钢管配线DG/SC（G）线路具体配线方式线管配线VG/PC 软管RG/瓷瓶配线CP/K钢索配线S/M电缆桥架配线QJ/CT3、线路敷设部位及代号：部位代号部位代号地面（板）D 墙Q柱Z 梁L顶棚P4、导线的类型及代号：类型项目类型代号类型代号线芯材料铜芯导线（一般不标注） T 铝芯导线L绝缘种类聚氯乙烯绝缘V 橡胶绝缘X氯丁橡胶绝缘XF 聚乙烯绝缘Y内护套聚氯乙烯套V 聚乙烯套Y其它特征绝缘导线、平行B双绞线S软线R常见导线型号型号名称BXF（BLXF）氯丁橡胶绝缘铜（铝）芯线BX（BLX）橡胶绝缘铜（铝）芯线BXR铜芯橡胶软线BV（BLV）聚氯乙烯绝缘铜（铝）芯线硬塑料管配线BVR聚氯乙烯绝缘铜（铝）芯软线BVV（BLVV）铜（铝）芯聚氯乙烯绝缘和护套线RVB铜芯聚氯乙烯绝缘平行软线RVS铜芯聚氯乙烯绝缘绞型软线RV铜芯聚氯乙烯绝缘软线RX、RXS铜芯、橡胶棉纱编织软线5、导线根数的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2 根导线，可用一条图线表示，不必标注根数。
6、导线的标注格式：c 导线根数d 导线截面f 敷设部位e 敷设管径b 导线型号 a 线路编号a-b-c x d-e-f例：N1- BV -2 x 2.5+PE2.5-DG20-QA其中：N1 表示导线的回路编号BV表示导线为聚氯乙烯绝缘铜芯线2表示导线的根数为22.5表示导线的截面为2.5mm2PE2.5表示1 根接零保护线，截面为2.5mm2dg20表示穿管为直径为20mm的钢管QA 表示线路沿墙敷设、暗埋四、照明电器的表示方法照明电器由光源和灯具组成。
灯具在平面图中采用图形符号表示。
在图形符号旁标注文字，说明灯具的名称和功能。
1、光源的类型及代号光源的类型拼音代号IN 英文代号白炽灯B荧光灯Y FL卤（碘）钨灯L IN汞灯G Hg钠灯N Na氖灯Ne电弧灯ARC红外线灯IR紫外线灯UV2、灯具的类型及代号灯具的类型拼音代号英文代号普通吊灯P壁灯B花灯H吸顶灯D柱灯Z卤钨探照灯L投光灯T工厂灯G防水、防尘灯F陶瓷伞罩灯S3、照明电器安装方式及代号安装方式拼音代号英文代号线吊式X CP链吊式L CH管吊式G P壁吊式B W吸顶式D C吸顶嵌入式DR CR嵌入式BR WR五、电力及照明设备的表示方法电力及照明设备包括配电箱、灯具、开关插座等表示方法为：1、电力及照明设备在平面图中采用图形符号表示，并在图形符号旁标注文字，说明设备的名称、规格、数量、安装方式、离开高度等。
2、电力及照明设备的标注格式：a 或a-b-c设备编号设备型号设备功率当需要标注引入导线时格式为：例：X2其中：X2 表示配电箱编号表示配电箱的型号12表示配电箱的功率表示配电箱的进箱导线代号3、开关及熔断器的标注格式：a 或a-b-c/i设备编号设备型号整定电流额定电流当需要标注引入导线时格式为：a 例：3其中：3表示开关编号HH3-100/3表示开关的型号100表示开关的额定电流为100A80表示开关的整定电流为80A4、照明灯具的标注格式：a-灯具型号 每盏灯具内的灯泡（灯管）数量 每个灯泡（灯管）的功率 灯具安装高度 安装方式 光源种类（可省略不写）4-YG-2 L灯具数量每盏灯具内的灯泡（灯管）数量 每个灯泡（灯管）的功率吊链安装方式 平面图 接线图 原理图等。
从设计说明了解工程概况，本图 纸所用的图形符号，该工程所需要的设备、材料型号、规格 和数量等；然后再看系统图、平面图、接线图和原理图，看 图时，平面图和系统图要结合起来看，电气平面图找位置， 电气系统图找联系；安装接线图与原理图结合起来看，安装 接线图找接线位置，电气原理图分析工作原理。
管路敷设标注方法sc ：焊接钢管tc• •电线管 薄钢管其中：灯具数量例：其中：YG2灯具型号2.5 灯具安装高度 2.5 米般来说， 室内照明线路的看图顺序是：设计说明 系统图pc ：硬质塑料管ct••电缆桥架cp :金属软管SR••钢线槽RC:水煤气管导线敷设部位：CT：电缆桥架敷设SR沿钢线槽敷设CLE 沿柱或跨柱敷设WE沿墙面敷设CC:沿现浇板内暗敷设CE沿天棚面或顶棚面敷设AC 吊顶内敷设ACE在能进入的吊顶在敷设BC:暗敷设在梁内CLC暗敷设在柱子内WC 暗敷设在墙内FC预埋在地面内BE:沿屋架或跨屋架敷设ACC:暗敷设在不能进入的顶棚内SCE吊顶内敷设，要穿金属管DB- 直埋TC-电缆沟F- 地板及地坪下一，导线穿管表示MT-电线管PC-PVC 塑料硬管FPC- 阻燃塑料硬管CT-桥架MR-金属线槽M- 钢索CP-金属软管PR-塑料线槽RC-镀锌钢管三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 电缆沟敷设：TC 沿或跨梁（屋架）敷设：AB 沿或跨柱敷设：AC 沿墙面敷设：WS1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2 条2.5 平方毫米电线—穿直径20电线管一在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。
其他说明：BV电线：1.分类和用途是用来分布电流用的，属于布电线类，用字母“ B”表示；2.导体材料是铜，用字母“T”表示，布电线中铜芯导体省略表示； 3.绝缘材料为聚氯乙烯，用字母“ V”表示；电线型号及名称； 4.布电线结构简单，除上面三点，有的还有护套，护套材料为聚氯乙烯也用字母“ V’表示；护套材料为橡胶就用字母“ X”表示。
没有护套以及后面没有的就不用表示。
如BVV 表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线。
02、有时还有FC、WC之类的是表示什么个安装方式啊？答：FC暗敷在地面，WC暗敷设在墙内，CC暗敷在顶板内其他说明：穿焊接钢管敷设：SC;穿电线管敷设：MT穿硬塑料管敷设：PC;穿阻燃半硬聚氯乙烯管敷设：FPC;电缆桥架敷设：CT；金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE03、最好能解释一下BV-2*2.5-TC20-CC （FC WC是表示什么意思啊？答：详见上述01 回答；04、常见的安装表示方式?线路敷设方式：穿焊接钢管敷设：SC;穿电线管敷设：MT穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC;沿或跨柱敷设：AC;暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：F PR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/ 金属软管敷设;QR铝合金线槽敷设;PL阻燃半硬聚乙烯管敷设; AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设wE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC暗敷设在梁内;C暗敷设在柱内;WC暗敷设在墙内;FC暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管管路敷设标注方法;SC:焊接钢管;TC:电线管镀锌或非镀锌薄钢管;PC:硬质塑料管;CT：电缆桥架;CP金属软管; SR钢线槽；MR:金属线槽；RC水煤气管；KBG管为套接扣压式镀锌薄壁钢导管；JDG为套接紧定式镀锌薄壁钢导管；导线敷设部位：CT：电缆桥架敷设;SR沿钢索敷设；CLE沿柱或跨柱敷设；WE沿墙面敷设;CC沿现浇板内暗敷设 ; CE 沿天棚面或顶棚面敷设 ; AC 沿或跨柱敷设 ; ACE 在能进入人的吊顶在敷设 ; SCE 吊顶内敷设;BC:暗敷设在梁内;CLC:暗敷设在柱子内;BC暗敷设在梁内;WC暗敷设在墙内;WE沿墙明敷设;WS沿墙面敷设；FC:地板或地面下敷设；CC暗敷设在屋面或顶板内；电线常用的表示法RVB 平行多股软线（扁的）；RVS 对绞多股软线；RVV多股软线……05、CC是由哪两个单词首字母抽出来的？Concealed in Ceiling or slab （藏在天花板或板）。
