ChemDraw的使用

chemdraw使用教程ChemDraw 使用教程ChemDraw 是一个在化学科研中广泛使用的软件工具，用于绘制化学结构图、反应方程、药物分子等化学图像。

本教程将为您介绍ChemDraw 的基本功能和常用操作，帮助您快速上手使用该软件。

一、ChemDraw 的安装和启动1. 在官方网站上下载 ChemDraw 的安装包，根据操作系统选择合适的版本。

2. 双击安装包进行安装，并根据提示完成安装过程。

3. 安装完成后，可以在计算机中找到 ChemDraw 快捷方式并打开该软件。

二、ChemDraw 的界面和基本操作1. 界面介绍：- 菜单栏：包含各种功能选项和操作命令。

- 工具栏：提供常用的绘图工具按钮。

- 图像区域：用于绘制和编辑化学结构图的主要区域。

- 信息栏：显示有关所选化合物的详细信息。

- 侧边栏：提供额外的选项和快捷方式。

2. 绘图操作：- 选择绘图工具：在工具栏中选择绘图工具，如箭头、线段、原子等。

- 绘制化学结构：在图像区域中使用鼠标进行绘图，单击并拖动以确定对象的大小和位置。

- 修改对象属性：选中对象后，使用信息栏中的工具调整颜色、线型、字体、填充等属性。

- 添加标签和文本：使用文本工具添加标签和文本框，然后进行编辑和调整。

3. 快捷方式和操作提示：- Ctrl + Z：撤销上一步操作。

- Ctrl + C：复制选定的对象。

- Ctrl + V：粘贴已复制的对象。

- Ctrl + X：剪切选定的对象。

- Shift + 左键拖动：等比例缩放对象。

- Ctrl + Shift + 左键单击：选定多个对象。

- 长按工具按钮：显示更多相关的操作选项。

三、高级功能和技巧1. 化学模板库：- ChemDraw 提供了大量的化学模板，可帮助您快速绘制特定类型的化学结构。

- 在侧边栏上选择“模板浏览器”选项，并从中选择所需的化学模板。

- 单击所选模板，然后将其拖动到图像区域中开始编辑。

2. 化学方程式的编写：- 在菜单栏中选择“文档”>“化学方程式”，打开化学方程式编辑器。

chemdraw基本用法-回复ChemDraw是一款功能强大的化学结构绘制软件，被广泛应用于化学领域的科研和教学工作中。

本文将详细介绍ChemDraw的基本用法，以帮助读者快速上手并高效运用该软件。

第一步，了解ChemDraw界面和工具栏：ChemDraw的界面清晰简洁，其中包含菜单栏、工具栏、绘图区和属性栏等主要部分。

菜单栏提供了各种功能的快捷入口，工具栏则包含了常用的工具按钮，绘图区是我们绘制化学结构的主要区域，属性栏则用于修改和设置化学结构的属性。

第二步，绘制单原子和多原子结构：使用ChemDraw的Line工具，我们可以绘制单原子结构，例如氢、氧等。

选择Line工具，将光标移至绘图区，单击即可生成一个直线，通过拖动直线两端的控制点，我们可以调整直线长度。

绘制多原子结构时，可以使用Cycle工具绘制环状结构，或者使用Atom工具绘制自定义的多原子结构。

第三步，添加元素和键：在绘图区中，我们可以通过选择元素工具，点击元素周期表中所需的元素，然后单击绘图区，即可添加元素。

添加元素后，我们可以使用Bond工具连接两个元素，选择Bond工具后，将光标移动至一个元素上，点击生成一个键，并将光标移至另一个元素上，点击生成另一个键，两个元素就会被连接成一个化学键。

第四步，编辑和调整结构：除了添加元素和键之外，ChemDraw还提供了许多其他的编辑工具，用于调整和修改化学结构。

例如，选中一个元素后，我们可以通过Rotate 工具进行旋转，或者使用Resize工具调整元素的大小。

此外，通过选中键后，我们还可以使用Add Stereo信息工具为键添加立体化学信息。

第五步，使用模板和样式：ChemDraw提供了大量的化学结构模板和样式，以方便用户快速绘制复杂的化学结构。

在ChemDraw的左侧边栏中，我们可以找到不同类型的模板，包括有机、无机、生物等。

选择所需的模板后，将其拖拽到绘图区中即可使用。

此外，ChemDraw还提供了丰富的样式库，用户可以根据需要选择适合的样式，例如颜色、线型等。

chemdraw教程ChemDraw是一款用于化学结构绘制和编辑的软件工具。

它提供了丰富的化学图形库和各种绘图功能，方便用户创建和修改各种有机、无机和生物分子结构。

一、绘制化学结构：1. 点击ChemDraw软件图标打开程序。

进入绘图界面后，点击工具栏上的相应工具，如“单键”、“双键”、“三键”、“氢键”等，来绘制分子中的键。

2. 绘制分子时，可以使用鼠标左键单击来绘制键，使用右键单击来删除键。

3. 如果需要添加原子或团簇，可以从左侧的化学元素库中选择相应的元素或团簇，然后点击绘图区域来添加。

4. 对于复杂的分子结构，可以通过复制、粘贴或拖拽实现。

选中要复制的结构，然后右键点击并选择“复制”选项。

接着在目标位置上右键点击并选择“粘贴”选项，即可将结构粘贴到新位置。

二、编辑化学结构：1. 在ChemDraw中，对已绘制的结构进行编辑是相当简单的。

选中要编辑的结构，然后双击即可开始编辑。

编辑包括修改键类型、添加原子、删除键等操作。

2. 可以使用工具栏上的“文本”工具来添加化学式或标签，以便更好地说明结构。

3. 如果要调整结构的大小或位置，可以使用鼠标拖动或键盘上的方向键进行微调。

同时，还可以使用工具栏上的“旋转”工具对结构进行旋转。

三、保存和导出化学结构：1. 在完成绘制和编辑后，可以选择“文件”菜单中的“保存”选项保存文件。

此时可以选择保存的文件格式，如.CDX （ChemDraw格式）、CDXML（ChemDraw XML格式）等。

2. 如果需要将结构导出为图片文件，可以选择“文件”菜单中的“导出”选项。

在弹出的对话框中，选择保存位置和文件格式（如PNG、JPEG等），然后点击“保存”按钮即可。

四、其他功能和快捷键：1. ChemDraw还提供了一些其他功能，如反应式绘制、批量结构转换、结构搜索等。

用户可以根据需要进行探索和学习。

2. 快捷键在使用ChemDraw时也是非常有用的。

例如，Ctrl+C 和Ctrl+V可以分别实现复制和粘贴操作；Ctrl+Z可以撤销上一步操作。

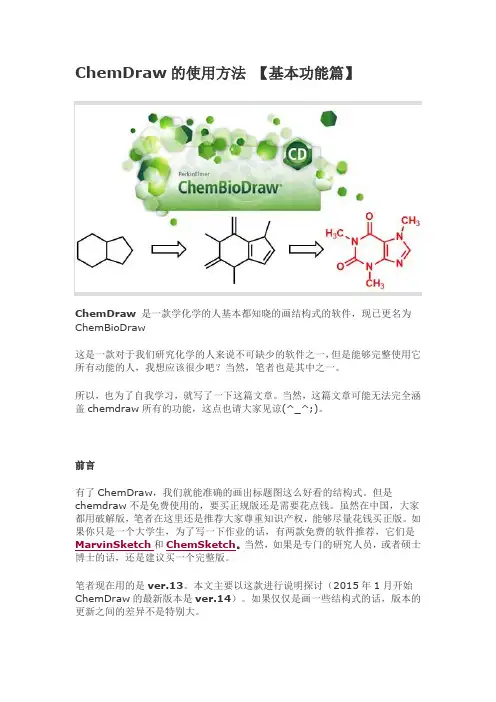

ChemDraw的使用方法【基本功能篇】ChemDraw是一款学化学的人基本都知晓的画结构式的软件，现已更名为ChemBioDraw这是一款对于我们研究化学的人来说不可缺少的软件之一，但是能够完整使用它所有动能的人，我想应该很少吧？当然，笔者也是其中之一。

所以，也为了自我学习，就写了一下这篇文章。

当然，这篇文章可能无法完全涵盖chemdraw所有的功能，这点也请大家见谅(^_^;)。

前言有了ChemDraw，我们就能准确的画出标题图这么好看的结构式。

但是chemdraw不是免费使用的，要买正规版还是需要花点钱。

虽然在中国，大家都用破解版，笔者在这里还是推荐大家尊重知识产权，能够尽量花钱买正版。

如果你只是一个大学生，为了写一下作业的话，有两款免费的软件推荐，它们是MarvinSketch和ChemSketch。

当然，如果是专门的研究人员，或者硕士博士的话，还是建议买一个完整版。

笔者现在用的是ver.13。

本文主要以这款进行说明探讨（2015年1月开始ChemDraw的最新版本是ver.14）。

如果仅仅是画一些结构式的话，版本的更新之间的差异不是特别大。

接下来在这里主要介绍一些使用频率比较高的菜单。

①FILE 菜单File菜单打开的话，除了保存等功能以外，也可以对页面进行一些设定。

Open Style Sheets ：因为默认的样式表画出来的结构式并不是很漂亮，所以首先选择你想投的杂志所对应的结构式。

初学者的话一般推荐ACS格式。

具体的在后面会介绍Document Setting ：可以进行包括结构式的各种样式的设定。

→Layout ：在布局方面，经常在画到一半的时候，页面空余不够了。

这个时候我们就可以点击Document Size→Height・Width把操作页面扩展后，确保有足够的空间供我们作图。

→Drawing ：在真正画图的时候经常需要调整的地方我想应该是化学键的长宽间距等等(Bonds), 下图给出了可以更改的具体的一些项目以及其代表的含义。
