供水泵站运行工基础知识与专业实务供水泵站运行工是负责水泵站的日常运行和维护的职业。
他们拥有一定的基础知识和专业实务技能，以确保水泵站的正常运行和供水的顺畅。
以下是关于供水泵站运行工基础知识与专业实务的介绍。
1.基础知识：-水泵站的结构与原理：供水泵站一般由水泵、输水管道、控制系统等组成。
了解水泵站的结构和工作原理，可以更好地进行运行和维护。
-供水系统：了解供水系统的组成和运行原理，掌握从水源到用户的供水过程，了解压力调节、水量调节等基本概念。
-安全知识：熟悉供水泵站的相关安全规定和操作流程，防止事故的发生，保障员工和设备的安全。
-水质和水质检测：了解水质的基本要求和标准，学会进行水质检测，并根据检测结果采取相应的处理措施。
2.专业实务：-水泵运行与维护：了解各种类型水泵的特点、选择和安装，掌握水泵的运行、停机、调节以及故障排除等操作技能，进行日常巡检和维护工作。
-水泵站设备检修：掌握水泵站设备的维修方法和技巧，能够对设备进行故障诊断和维修，保证设备的安全和有效运行。
-压力控制和调节：了解水泵站的压力控制系统和调节方法，掌握调节泵站出水压力的技术，确保供水系统的稳定和正常运行。
-应急处理能力：面对突发事件，水泵站运行工应具备快速反应和应对能力，掌握应急处理措施，保障供水系统的连续供水。
除了以上基础知识和专业实务外，供水泵站运行工还需要具备团队合作能力和良好的沟通能力，与其他运维人员和相关部门保持良好的协作关系。
他们还需要不断学习和提升自己的专业知识和技能，了解新的水泵技术和运行管理方法，以适应不断发展变化的工作需求。
总之，供水泵站运行工作是一项具有一定专业性和技术含量的工作，需要不断学习和实践，掌握基础知识和专业实务，并具备应急处理能力和团队合作能力，以确保供水泵站的正常运行和供水安全。

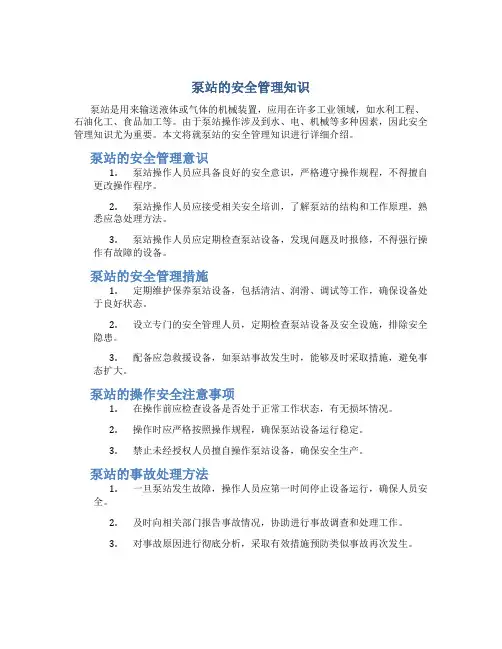

泵站的安全管理知识泵站是用来输送液体或气体的机械装置，应用在许多工业领域，如水利工程、石油化工、食品加工等。
由于泵站操作涉及到水、电、机械等多种因素，因此安全管理知识尤为重要。
本文将就泵站的安全管理知识进行详细介绍。
泵站的安全管理意识1.泵站操作人员应具备良好的安全意识，严格遵守操作规程，不得擅自更改操作程序。
2.泵站操作人员应接受相关安全培训，了解泵站的结构和工作原理，熟悉应急处理方法。
3.泵站操作人员应定期检查泵站设备，发现问题及时报修，不得强行操作有故障的设备。
泵站的安全管理措施1.定期维护保养泵站设备，包括清洁、润滑、调试等工作，确保设备处于良好状态。
2.设立专门的安全管理人员，定期检查泵站设备及安全设施，排除安全隐患。
3.配备应急救援设备，如泵站事故发生时，能够及时采取措施，避免事态扩大。
泵站的操作安全注意事项1.在操作前应检查设备是否处于正常工作状态，有无损坏情况。
2.操作时应严格按照操作规程，确保泵站设备运行稳定。
3.禁止未经授权人员擅自操作泵站设备，确保安全生产。
泵站的事故处理方法1.一旦泵站发生故障，操作人员应第一时间停止设备运行，确保人员安全。
2.及时向相关部门报告事故情况，协助进行事故调查和处理工作。
3.对事故原因进行彻底分析，采取有效措施预防类似事故再次发生。
结语泵站的安全管理知识对于保障生产安全和人员安全至关重要，泵站操作人员应加强安全意识，定期进行设备维护保养，并遵守操作规程，做好事故处理准备。
希望以上内容能对泵站的安全管理有所帮助。
水泵站是水利工程的重要组成部分，其主要功能是为农田灌溉、城市供水、工业生产等提供动力。
在我国，水泵站的建设与发展得到了广泛的关注。
以下是关于水泵站知识的一些总结。
一、水泵站概述1. 定义：水泵站是指安装有水泵机组、电气设备、水工建筑物等，用于抽取、输送和提升水体的设施。
2. 分类：按用途可分为农田灌溉泵站、城市供水泵站、工业供水泵站等；按驱动方式可分为电动机驱动泵站、柴油发电机组驱动泵站等。
3. 组成部分：水泵站主要由水泵机组、电气设备、水工建筑物、管道系统等组成。
二、水泵机组1. 水泵：水泵是水泵站的核心设备，用于抽取、输送和提升水体。
常见的有离心泵、轴流泵、混流泵等。
2. 电动机：电动机是水泵机组的主要动力源，用于驱动水泵工作。
3. 控制系统：控制系统用于实现对水泵机组的启停、转速调节、运行状态监测等功能。
三、电气设备1. 变压器：变压器用于将高压输电线路送来的电压转换为水泵机组所需的电压。
2. 开关设备：开关设备用于控制水泵机组、电气设备的启停、切换和保护。
3. 电缆：电缆用于将电气设备连接起来，传输电能。
四、水工建筑物1. 进水建筑物：进水建筑物用于收集水源，如进水闸、进水池等。
2. 出水建筑物：出水建筑物用于将水输送至用户，如出水闸、出水池等。
3. 消能建筑物：消能建筑物用于降低水流速度，减少水力损失，如消力池、护坦等。
五、管道系统1. 进水管道：进水管道用于将水源引入进水池。
2. 出水管道：出水管道用于将水输送至用户。
3. 回水管道：回水管道用于将使用过的水返回水源。
六、水泵站运行与管理1. 运行管理：水泵站运行管理包括设备维护、操作规程、运行记录等。
2. 检测与维护：定期对水泵机组、电气设备、水工建筑物等进行检测和维护，确保设备正常运行。
3. 应急处理：制定应急预案，应对突发事件，如设备故障、水源中断等。
总之，水泵站作为水利工程的重要组成部分，在保障我国水资源利用、促进经济发展等方面发挥着重要作用。
水利泵站知识点总结大全一、水利泵站概述水利泵站是指利用泵将水从低处抽取并输送到高处，或者在同一水平面上输送水的装置。
水利泵站通常包括水泵、电机、管道等设备，通过泵将水从低压输送到高压，以供给农田灌溉、城市供水、工业生产等用途。
水利泵站在农业、工业和城市生活中发挥着重要作用，是现代水利工程的重要组成部分。
二、水利泵站的分类1.按照用途分类根据水利泵站的用途不同，可分为农业灌溉泵站、城市供水泵站、工业用水泵站等。
2.按照泵的类型分类根据泵的类型不同，水利泵站可分为离心泵站、柱塞泵站、潜水泵站等。
3.按照水源分类根据水源的不同，水利泵站可分为地下水泵站和地表水泵站。
4.按照用电方式分类根据用电方式不同，水利泵站可分为直流泵站、交流泵站、太阳能泵站等。
5.按照建设形式分类根据建设形式不同，水利泵站可分为地面泵站和地下泵站。
6.按照控制方式分类根据控制方式不同，水利泵站可分为手动泵站、自动泵站、远程监控泵站等。
三、水利泵站的工作原理1.水泵工作原理水泵是水利泵站的核心设备，其工作原理是通过叶轮的转动产生离心力，将液体抽入并压缩后通过管道输送到所需位置。
根据泵的类型不同，叶轮的形式和泵的工作原理也会有所差异。
2.电机工作原理电机是水利泵站的动力源，其工作原理是在通过接通电源后，电机的转子受到电磁力的作用而旋转，带动泵的叶轮转动，从而实现水泵的工作。
3.管道输送原理管道输送原理是依靠水泵将液体压缩并送入管道，通过管道的输送将液体送达目的地。
在管道输送过程中，需要考虑管道的直径、阻力、高度差等因素，以保证液体的顺畅输送。
四、水利泵站的设计原则1.经济合理水利泵站的设计应当充分考虑成本和效益，力求在综合考虑的前提下，达到经济合理的目标。
2.可靠性水利泵站的设计应当保证设备的可靠性和稳定性，以确保其长期稳定运行。
3.安全性水利泵站的设计应当符合相关的安全标准和要求，确保设备在运行过程中不存在安全隐患。
4.节能环保水利泵站的设计应当考虑节能和环保因素，选择高效节能的设备和工艺，减少资源消耗和环境污染。
泵站作用1、是能提供有一定压力和流量的液压动力和气压动力的装置和工程称泵和泵站工程。
2、油箱、电机和泵这三样东西是主要部件，但还有很多辅助设备，根据实际情况需要增减，如供油设备、压缩空气设备、充水设备、供水、排水设备、通风设备、起重设备等等。
而你所提到的阀之类，均属于辅助材设。

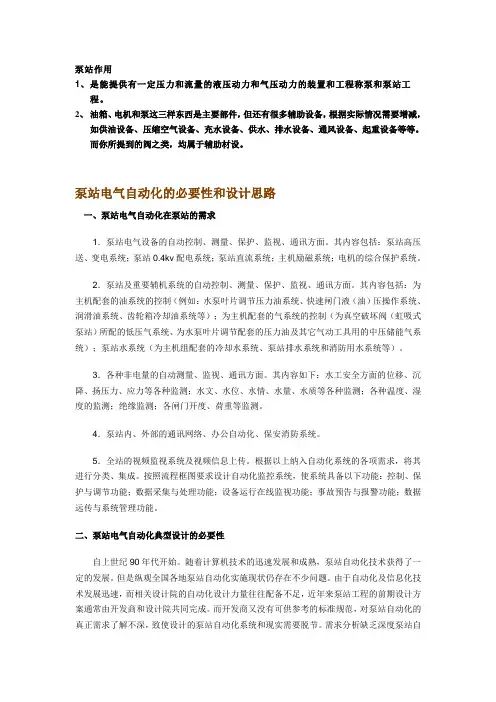

泵站电气自动化的必要性和设计思路一、泵站电气自动化在泵站的需求1．泵站电气设备的自动控制、测量、保护、监视、通讯方面。
其内容包括：泵站高压送、变电系统；泵站0.4kv配电系统；泵站直流系统；主机励磁系统；电机的综合保护系统。
2．泵站及重要辅机系统的自动控制、测量、保护、监视、通讯方面。
其内容包括：为主机配套的油系统的控制（例如：水泵叶片调节压力油系统、快速闸门液（油）压操作系统、润滑油系统、齿轮箱冷却油系统等）；为主机配套的气系统的控制（为真空破坏阀（虹吸式泵站）所配的低压气系统、为水泵叶片调节配套的压力油及其它气动工具用的中压储能气系统）；泵站水系统（为主机组配套的冷却水系统、泵站排水系统和消防用水系统等）。
3．各种非电量的自动测量、监视、通讯方面。
其内容如下：水工安全方面的位移、沉降、扬压力、应力等各种监测；水文、水位、水情、水量、水质等各种监测；各种温度、湿度的监测；绝缘监测；各闸门开度、荷重等监测。
4．泵站内、外部的通讯网络、办公自动化、保安消防系统。
5．全站的视频监视系统及视频信息上传。
根据以上纳入自动化系统的各项需求，将其进行分类、集成。
按照流程框图要求设计自动化监控系统，使系统具备以下功能：控制、保护与调节功能；数据采集与处理功能；设备运行在线监视功能；事故预告与报警功能；数据远传与系统管理功能。
二、泵站电气自动化典型设计的必要性自上世纪90年代开始。
随着计算机技术的迅速发展和成熟，泵站自动化技术获得了一定的发展。
但是纵观全国各地泵站自动化实施现状仍存在不少问题。
由于自动化及信息化技术发展迅速，而相关设计院的自动化设计力量往往配备不足，近年来泵站工程的前期设计方案通常由开发商和设计院共同完成。
泵站重要基础知识点泵站是水利工程中常见的设施，用于将水从低处抽送到高处，或者将水从一个地方输送到另一个地方。
以下是泵站中一些重要的基础知识点：1. 泵站的组成：泵站主要由水泵、输水管网、电气控制系统和附属设施组成。
水泵是泵站的核心设备，通过转动叶轮将水抽送出来。
输水管网负责输送水流，电气控制系统用于控制泵的运行和水流的调节。
附属设施包括水池、泵房、进、出水渠等。
2. 泵站的工作原理：泵站工作原理基于泵的工作原理，利用叶轮的旋转产生离心力，从而将水抽入泵体，再通过泵的排出口将水送出。
泵站中的电气控制系统可以控制水泵的启动、停止和调节流量，保证泵站的正常运行。
3. 泵站的分类：泵站可以根据用途进行分类，常见的有供水泵站、排水泵站和灌溉泵站等。
供水泵站用于向城市、农村等地提供供水服务；排水泵站用于排除地下室、道路等地的积水；灌溉泵站则用于农田灌溉，提供灌溉水源。
4. 泵站的设计要点：泵站的设计需要考虑多个因素，包括地理条件、水质要求、输水距离、泵的选择和设置等。
地理条件包括地形、水源位置等，这些会直接影响到泵站的建设和运行。
此外，根据需要选择合适的水泵类型、确定泵的数量和设置位置，保证水流的顺畅和高效。
5. 泵站的维护和管理：泵站的维护和管理对于保证泵站的正常运行和延长设备寿命至关重要。
定期检查泵站设备的工作状态，保持设备的清洁和润滑，及时更换损坏的零件，以及做好设备的保养工作。
此外，及时处理泵站故障和异常情况，确保泵站的安全稳定运行。
以上是关于泵站重要基础知识点的简要介绍。
在实际应用中，还需根据具体情况进行细致的设计和操作，以确保泵站的正常工作和可靠性。
水利泵站知识点总结一、水利泵站概述水利泵站是指利用泵将水从低处抽取到高处以及将高处的水抽入低处的设备，用于供水、排水、灌溉、工业循环等。
水利泵站一般包括泵、电机、控制系统、管道和阀门等组成。
二、水利泵站的分类1. 按用途分：供水泵站、排水泵站、灌溉泵站、工业用泵站等。
2. 按排水方式分：干式泵站、湿式泵站。
3. 按泵的类型分：离心泵站、柱塞泵站、涡流泵站等。
三、水利泵站的主要组成部分1. 泵：是水利泵站的核心部件，根据泵的类型和用途的不同，可以选用不同种类的泵，包括离心泵、柱塞泵、涡流泵等。
2. 电机：用于驱动泵工作，一般选用交流电机或直流电机。
3. 控制系统：包括启停控制、保护控制、远程监控等。
4. 管道和阀门：用于输送和控制水流。
四、水利泵站的运行原理水利泵站通过泵将水从低处抽取到高处或者将高处的水抽入低处，利用水的重力势能来实现输水的目的。
在运行时，泵将水抽入进口处，并通过电机的驱动使其产生压力，将水推送到出口处，完成输水过程。
五、水利泵站的选型原则1. 根据工程需求选择合适的泵的类型和规格。
2. 考虑泵站的工艺参数、运行条件、泵站的地理位置等因素。
3. 根据泵站的用途和要求选择电机的类型和功率。
4. 选用合适的控制系统和管道、阀门等配件。
六、水利泵站的运行维护1. 定期进行泵站的检查和维修，包括清理泵的进出口、检查轴承、密封等部件的磨损情况，及时更换。
2. 对电机进行定期的维护，保持电机的正常运行。
3. 对控制系统进行定期检查，确保系统的正常运行。
4. 定期检查管道和阀门的状况，及时维护和更换。
七、水利泵站的节能技术1. 采用高效节能的泵和电机，减少能源消耗。
2. 优化泵站的设计和控制系统，提高泵站的运行效率。
3. 采用智能化的控制系统，将泵站的运行参数进行实时监测和调节，实现节能目的。
八、水利泵站的现状与发展趋势1. 目前国内水利泵站的规模化和智能化程度正在不断提高，技术水平和设备更新换代不断推进，使得泵站的效率和可靠性得到提高。
泵站电工知识点总结一、电气安全知识点1.1 电气安全管理制度电气安全管理制度是泵站电工工作的基本要求，确保泵站电气设备的正常运行和人身财产的安全。
电气安全管理制度主要包括：1. 安全管理责任制度2. 安全操作规程3. 事故处理程序4. 安全培训考核制度5. 安全检查及监督制度6. 安全技术标准7. 安全记录及档案管理1.2 电气事故的危害电气事故的危害主要表现在两个方面：一是对人身安全的危害，包括电击、烧伤、触电死亡等；二是对设备的危害，包括短路、过载、绝缘老化等所引起的设备损坏和损坏所带来的经济损失。
1.3 泵站电气设备的安全使用为了确保泵站电气设备的安全使用，需要做好以下工作：1. 实行绝缘、防护、接地等电气安全措施2. 严格执行操作规程和操作指导书3. 加强人员培训、考核和监督4. 定期进行电气设备检测、维护和保养5. 做好电气设备事故应急预案1.4 泵站电气设备的维护和保养泵站电气设备的维护和保养是电工工作的重要内容。
主要包括：1. 定期进行电气设备的检测和测试2. 对电气设备进行清洁、调整和润滑3. 及时更换电气设备的老化部件4. 对电气设备进行技术改造和更新5. 做好设备维护保养记录和档案管理二、电气基础知识点2.1 电气元件和电路电气元件是组成电路的基本组成部分，包括电源、负载、开关、保护器、仪表等。
电路是电气元件按照一定的连接方式、工作原理和功能要求连接在一起的系统。
根据电路的不同功能和连接方式，可以分为直流电路和交流电路，串联电路和并联电路等。
2.2 电气测量和测试电气测量和测试是泵站电工工作中的常用技能，包括电压、电流、阻抗、功率等电气参数的测量和测试。
电气测量和测试的目的是为了检验电气设备的性能，保证电气系统的安全运行，找出电气设备的故障原因。
2.3 电气控制电气控制是泵站电工工作中的重要内容，主要包括开关、保护器、继电器、接触器、控制柜等电气设备的安装、调试和维护。
电气控制的目的是为了实现电气设备的远程和自动控制，提高整个泵站的运行效率和安全性。
泵站电气1 泵站概述主要建筑物包括泵房、拦污栅闸、公路桥、进出水渠、变电站等。
泵站装有单泵流量为50m3/S、设计扬程1.69m、斜15°轴伸式轴流泵及配套1600kW异步电机6台，配套电机与水泵之间通过齿轮箱连接。
设计总流量为300 m3/S。
2 主接线及站用电接线设计根据泵站负荷容量及等级，确定泵站进线为1路35kV进线，经隔离手车、计量PT、CT及避雷器、母线PT、进线开关等至一台35/10kV主变降压至10kV，主变低压侧接4台10kV高压异步电动机及1号站用变，采用单母线接线。
为保证站用电负荷的可靠性，泵站另有一路10kV电源经负荷开关接2号站用变高压侧。
站用电0.4kV侧为单母线分段接线，1号站变主要负担机组运行时的辅机负荷，如稀油站，技术供水泵、液压启闭机闸门油泵等，2号站变主要负担泵站照明、空调、检修等负荷，两台站变通过0.4kV分段断路器互为备用。
对于比较重要的负荷如消防供水泵、技术供水泵、稀油站等由两段母线分别引一路电源在末端进行自动切换。
在两段母线上分别配置低压电容器组进行无功补偿。
在35kV 进线处设高压计量，在2号站变10kV进线处设高压计量，对照明负荷在低压侧设单独计量。
3 主要电气设备选择3.1 配套电机3.1.1 容量及电压等级根据《泵站设计规范》（GB/T 50265-97）第10.3.2.1条规定，主电动机容量按水泵运行的最大轴功率并留有一定的储备，储备系数宜为1.05~1.10。
水泵最大轴功率N轴约为1300kW，则配套电机N电=（1.1×N轴/96%）=1490kW（式中96%为齿轮箱效率）。
按电机容量系列，选择电动机额定功率为355kW。
对于相同容量相同转速的电动机，10kV电机比6kV电机价格要高20%~30%，二者的技术性能相近。
泵站进线电压等级为35kV无论选用10kV或6kV电机均需要配置降压变压器，因此选定电机电压等级为6kV。
3.1.2 同步电动机和异步电动机的比较在初步设计及招标设计阶段，配套电机选用的是同步电动机，在施工图设计阶段，业主要求对同步电动机及异步电动机进行详细技术比较后再作出选择。
经过调研及征询一些专家的意见，得出：由于太浦河泵站在机组转速和转矩方面无特殊要求，因此选用同步电动机和异步电动机都能满足泵站正常运行的要求。
异步电动机因结构简单，在运行、维护及可靠性方面要优于同步电动机。
在价格上异步电动机也比同步电动机便宜。
近年来，在上海地区的泵站工程中采用异步电动机较多，运行部门已取得了丰富的运行经验。
综合以上几点，太浦河泵站最终选用了异步电动机的方案。
3.1.3 补偿方式对于泵站来说，异步电动机的无功补偿有集中补偿和现地补偿两种方式，太浦河泵站采用现地补偿方式。
集中补偿在电动机母线上并联多组电容器，根据运行的电机台数和无功功率投入不同组电容器。
此种方式电容器组需配置高压断路器柜及自动投切装置，投资较大，因此未予采用。
现地补偿在每台电动机机端并联一组电容器，每次机组投运时电容器亦投入，根据计算，太浦河泵站每台异步电动机需配备电容器360kVAR（额定电压为6.6/＾３kV），能满足在泵站正常水位变化范围内电机功率因数达到0.9的要求。
补偿设备采用成套电容补偿装置，包括高压熔断器、避雷器、电容器、放电线圈、串联电抗器等设备，由电机厂配套供应。
3.1.4 起动方式根据《泵站设计规范》10.5.1条机组应优先采用全电压直接起动方式，且母线电压降不宜超过母线额定电压的15％。
根据起动压降计算，在五台机组正常运行，第六台机组起动时母线压降不超过15%，因此主电机采用全电压直接起动方式。
3.1.5 额定参数电动机的额定参数值如下;额定功率：1600kW;额定电压：6kV;同步转速：1000r/min;额定转速：994r/min;额定功率因数：0.856;绝缘等级：F级（按B级考核）；外壳防护等级：IP23;冷却方式：IC27;效率：96.1％；堵转转矩：0.75倍额定转矩；最大转矩：1.98倍额定转矩；堵转电流：5.4倍额定电流。
3.2 主变压器3.2.1 容量根据《泵站设计规范》10.3.3条及附录D的规定，主变压器容量按下式计算：S=ｎ＆（ｋ，１）P1/η×K1/COSΦ+P2K2其中：S —计算容量;P —电动机额定功率（kW）;P2K2—站用电负荷；η—电动机效率；COSΦ—电动机功率因数；K1—电动机负荷系数,取1.05。
S=10100kVA。
选定主变容量为12500kVA，该容量同时满足主电动机全压起动要求3.2.2 主变调压方式根据当地供电部门提供的电压波动范围，选择无励磁调压难以满足泵站供电要求，因此需选择有载调压变压器。
同时选用有载调压变压器可减少泵站正常运行对当地电压质量的依赖，对电动机的全电压起动也有利。
经调压计算，确定主变压器的额定电压为35±42×2.5% / 6.3 kV，该电压也经当地供电部门同意。
3.2.3 主变型式考虑到经济因素，主变未选用干式而选用油浸式变压器，冷却方式采用自冷式提高可靠性，降低噪音。
同时主变选用S9系列节能变压器，降低损耗及噪音。
主变型号为SZ9—12500/35 。
3.3 站用变压器对站用变压器容量选择原则为一台站变退出运行时，另一台应能承担重要站用负荷。
结合工程的实际情况，重要负荷包括技术供水泵、稀油站、渗漏排水泵、工作照明、二次设备等负荷，根据上述原则确定站用变压器的容量为630kVA。
站用变压器选用SC10型环氧浇注干式变压器。
3.4 高、低压开关柜高压开关柜选用KYN型高压开关柜，开关柜内配真空开关。
低压开关柜选用MNS型抽屉式开关柜，开关柜内配低压框架断路器及塑壳断路器。
4 主要电气设备布置泵站主泵房南端为35kV变电所。
变电所共五层：地下一层（▽3.5m）为电缆层，布置高低压电缆及控制电缆桥架。
出于美观考虑，35kV及10kV电源先用架空线引至泵站附近，再通过电缆由地下一层引至站内。
在地下一层进、出水侧近主泵房墙上各开一个电缆孔，至主泵房的电缆由此引入主泵房。
一层（▽7.0m）为配电装置层，设主变室、35kV高压配电室、6kV配电室及低压配电室，分别布置主变、35kV高压开关柜、6kV高压开关柜及低压开关柜等设备。
为便于低压侧接线，两台站用变与低压开关柜并列布置在低压配电室内。
主变室下设主变油坑，容纳100％主变油量。
主变35kV侧通过电缆与35kV高压开关柜连接，主变6kV侧通过共箱封闭母线与6kV高压开关柜连接。
二层（▽▽11.50m）为电缆夹层,主要布置控制电缆桥架。
电缆夹层及地下电缆层之间设电缆竖井，电缆沿电缆竖井内桥架敷设。
三层（▽14.50m）为二次、设备层，设中控室、继保室、通讯设备室及计算机室等，布置泵站UPS系统、直流系统、视频监视系统、火灾报警系统、通讯系统、控制台等设备。
中控室近主泵房侧设落地窗，以便运行人员从中控室瞭望机组。
四层（▽19.50m）为办公层。
主泵房水下部分分三层，分别为底板层、水泵层及安装间层。
底板层（▽－6.50m）布置有渗漏排水泵、检修排水泵等设备，各设备旁均设现地控制箱。
水泵层（▽1.45m）进水口侧为辅机室，包括供水泵室、稀油站室、油处理室等，布置有消防供水泵、技术供水泵、稀油站、滤油机等设备，分别设现地动力箱及控制箱。
主电动机在水泵出水口侧，向进水口侧向下斜15°与齿轮箱连接。
每台电机旁布置现地LCU屏及机组通风机控制箱。
在各台机组隔礅上布置电缆沟，便于沿进、出水口方向的电缆敷设。
主电动机出水口侧为液压启闭机室，布置有液压闭机油泵及操组阀组。
在油泵附近布置油泵动力柜及控制柜。
为美观需要，将六台电容器补偿柜分散布置在液压启闭机室内。
沿液压启闭机室顶布置6kV高压电缆及启闭机控制电缆桥架。
至每台主电机底6kV高压电缆由变电站地下一层及液压启闭机顶电缆桥架敷设至主泵房，再经电容器补偿柜至主电机接线箱。
进水口辅机室上方（▽1.45m）为电缆道及通风机室。
电缆道为主泵房电缆的主通道，内布置动力及控制电缆桥架。
在每个机组段间电缆道墙上开电缆孔，电缆沿桥架引下至▽1.45m机组隔礅上的电缆沟，再引至各设备。
通风机室内布置主泵房排风机动力柜及控制柜。
安装间层（▽6.15m）主泵房北侧为安装间，布置检修动力柜一台。
沿主泵房四周一圈为巡视走道，在出水口走道上方墙上设闸门现地控制箱，以便操作人员在操作时观察闸门起落情况。
距主泵房进水口侧70m左右为拦污栅闸，布置有13台清污机及1台皮带运输机。
设动力柜、集中控制柜各1台，每台设备均随机带有控制箱。
5 过电压保护及接地装置为防止雷电侵入波引起的过电压，在35kV母线及6kV母线上均装设一组避雷器保护。
同时为防止真空开关操作时产生的操作过电压对设备的绝缘特别是主电动机的绝缘造成威胁，在每个真空开关回路均装设过电压保护装置，保护装置用氧化锌避雷器，采用四星形接法。
泵站的接地系统采用联合接地的方式，工作、保护及防雷接地合用一个接地系统，工频接地电阻值按≤1Ω设计。
整个接地电阻由人工接地体及自然接地体组成，并尽可能利用利用自然接地体。
主要利用水工建筑物底板的钢筋网，在底板钢筋网敷设由接地扁钢组成的网格与钢筋网焊接。
这些水工建筑物包括进、出水池、主泵房、安装间及变电站等，同时利用闸门门槽、拦污栅等金属件接地。
在变压器中性点及避雷器接地处附近打垂直接地极。
根据GB50057-94《建筑物防雷设计规范》，本泵站按第二类防雷建筑物设计。
主泵房及安装间屋面为彩钢板，且厚度大于0.5mm，可作为接闪物，因此主泵房顶不再敷设避雷带，按照第二类防雷建筑物的要求设计避雷引下线，引下线与屋面钢网架焊接。
变电站屋面装设避雷针，作为变电站的直击雷保护。
