第3章 钢结构的连接资料

第三章习题参考答案注意：①要求学生尽量图示；②若无特别说明，焊缝计算长度可不考虑起弧、落弧的影响。

③题中“（考虑荷载分项系数后）”的意思为荷载设计值，时刻提醒学生别忘了结构可靠度理论。

3.1 解：①对接焊缝：3125010208.318550012w t w N MPa f MPa l t σ⨯===>=⨯，不满足要求，改用斜对接焊缝，取切割斜度为1.5:l ，即5.1tan =θ、o 56=θ。

②围角焊缝、双拼接板：设盖板宽2460b mm =，注意拼接板截面面积必须验算：2246050012t ⨯≥⨯，取28t mm =（常用的板厚以偶数居多）。

角焊缝的焊脚尺寸h f 应根据板件厚度确定：由于此处的焊缝在板件边缘施焊，且拼接盖板厚度t 2=8mm>6mm ，t 2< t 1，则()()max 21~281~26~7f h t mm mm =-=-=min 5f h mm ===取角焊缝的焊脚尺寸h f ＝6mm ，角焊缝的强度设计值2/160mm N f wf =，则()f e w f e w f f h l h f b h f N -=-422β代入数据，注意围焊缝只有一个起弧点和一个落弧点，有()31250102 1.221600.7646041600.766l ⨯-⨯⨯⨯⨯⨯=⨯⨯⨯⨯-解、取整得 l ＝195mm上、下各一块拼接板的长度为 2l 10219510400mm L =+=⨯+= 最后选定的上、下拼接板的尺寸为2—460×8×400。

3.2 解：注意仅腹板在此拼接、翼缘在此无拼接，即翼缘处无焊缝、当然也无需验算，但截面依然是工字形的，不少同学仅按腹板矩形截面计算是完全错误的。

焊缝处1026.375M kN m =⋅、172.5V kN =3394112801032(2808)1000 2.979101212x I mm =⨯⨯-⨯-⨯=⨯ 63x S 280165085008250 3.27610mm =⨯⨯+⨯⨯=⨯ 63x1S 28016508 2.27610mm =⨯⨯=⨯最大剪应力为：3622max9172.510 3.2761023.7N/mm 125N/mm 2.979108w x v x VS f I t τ⨯⨯⨯===<=⨯⨯ 上翼缘和腹板交接处“l ”点的正应力：621191026.37510500172.3N/mm 2.97910x My I σ⨯⨯===⨯ 剪应力：362119172.510 2.2761016.5N/mm 2.979108x x VS I t τ⨯⨯⨯===⨯⨯ 由于“1”点同时受有较大的正应力和剪应力(无需单独验算)，故应验算折算应力：22174.7/ 1.1185204/N mm N mm =<⨯=均满足要求。

钢结构的连接-螺栓钢结构的连接-螺栓1. 引言钢结构连接是钢结构设计和施工中的重要环节。

螺栓连接是一种常用的连接方式，它具有承载能力强、安装方便等优点，在钢结构工程中得到广泛的应用。

本文就钢结构的连接-螺栓进行详细介绍和解析。

2. 螺栓连接的基本原理2.1 螺栓的组成及分类螺栓由螺杆、螺母和垫圈组成，根据螺杆和螺母的形状和螺纹特征，可以将螺栓分为普通螺栓、高强度螺栓和特殊螺栓等几类。

2.2 螺栓连接的受力特点螺栓连接受力主要包括剪切力、压力和拉力，不同受力情况下，需要采取不同的螺栓连接方式和计算方法。

3. 螺栓连接的设计与计算3.1 螺栓的选用根据钢结构的受力特点和设计要求，选择适当的螺栓规格和等级进行连接。

考虑到安装的便捷性和经济性，还需考虑螺栓的标准化和模块化。

3.2 螺栓的预紧力和紧固力控制螺栓连接的预紧力和紧固力控制是保证连接质量和可靠性的关键。

本章介绍螺栓的预紧力计算方法、螺栓松动的问题及解决办法。

3.3 摩擦型和非摩擦型连接根据钢结构连接的要求和设计荷载，螺栓连接可以采取摩擦型或非摩擦型的连接方式。

本章介绍了两种连接方式的原理、计算方法和适用范围。

4. 螺栓连接的施工要点4.1 螺栓的安装顺序和步骤在钢结构的安装过程中，正确的螺栓安装顺序和步骤是保证连接质量的重要因素。

本章介绍了螺栓连接的安装要点和注意事项。

4.2 螺栓连接的检验与验收为了确保螺栓连接的质量和可靠性，需要进行相应的检验和验收工作。

本章介绍了螺栓的常见质量问题和检验方法。

5. 螺栓连接的局限性与发展趋势螺栓连接作为一种常用的钢结构连接方式，也存在一些局限性。

本章介绍了螺栓连接的局限性，并展望了未来螺栓连接发展的趋势和改进方向。

6. 扩展内容1、本文档所涉及附件如下：- 图表1：螺栓连接示意图- 图表2：螺栓连接的受力示意图- 表格1：常见螺栓规格和等级对照表- 表格2：螺栓预紧力计算表2、本文档所涉及的法律名词及注释：- 钢结构：指由钢材构成的结构体系。

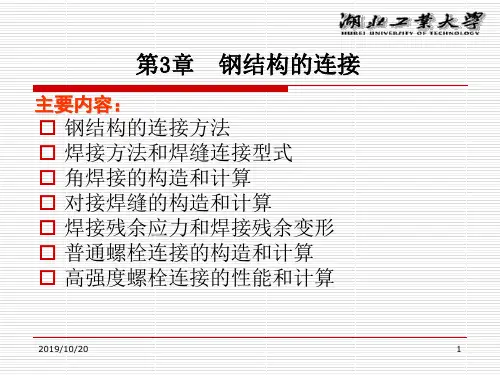

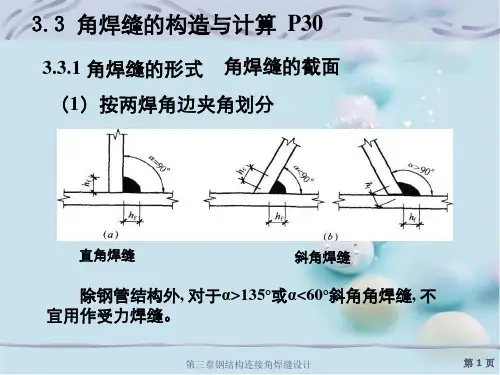

第三章：钢结构的连接本章知识点：§3.1 钢结构的连接方法§3.2 对接焊缝的构造与计算§3.3 角焊缝的构造与计算§3.4 焊缝应力和焊接变形§3.5 普通螺栓连接§3.6 高强螺栓连接本章重点难点：1．钢材的屈服点、抗拉强度、伸长率、冷弯性能和冲击韧性。

2．化学成分碳、硫、磷对钢材性能的影响。

3．钢材疲劳破坏的概念和疲劳强度验算。

4．钢结构常用钢材的钢种和钢号。

本章学习目标：1．掌握钢结构的连接方法及各方法的适用条件。

2．掌握角焊缝、对接焊缝（焊透和部分焊透）的构造和计算。

4．了解焊接应力和焊接变形产生的原因以及对构件承载力的影响。

3．掌握普通螺栓连接和高强度螺栓连（摩擦型连接和承压型连接）的构造和计算。

本章小结：通过本章学习，掌握钢结构的连接方法及各方法的适用条件，掌握角焊缝、对接焊缝（焊透和部分焊透）的构造和计算，了解焊接应力和焊接变形产生的原因以及对构件承载力的影响，掌握普通螺栓连接和高强度螺栓连（摩擦型连接和承压型连接）的构造和计算。

第一节：钢结构的连接方法一．连接形式：平接（对接），搭接，垂直连接二．连接方法1．焊接连接优点：不削弱截面，方便施工，连接刚度大；缺点：材质易脆，存在残余应力，对裂纹敏感。

（1）手工焊原理：利用电弧产生热量熔化焊条和母材形成焊缝。

原则：焊缝和母材等强度。

优点：方便，特别在高空和野外作业，小型焊接；焊条：E43××（T42××）——适用于Q235（A3）E50××（T50××）——适用于16Mn，16MnqE55××（T55××）——适用于15MnV，15MnVqkg；其中43，50，55——最小抗拉强度，单位为2mm××——电流种类，药皮及不同焊接位置。

缺点：质量波动大，要求焊工等级高，劳动强度大，效率低。
