照明线路的接线方法

电工实训照明电路的接线方法

在照明电路的实际接线中，通常会使用以下几种常见的方法：

1. 并联接线法：将多个灯具的正极连接到电源正极，将多个灯具的负极连接到电源负极。这种方法适用于需要同时点亮多个灯具的情况。

2. 串联接线法：将多个灯具按顺序连接起来，将第一个灯具的正极连接到电源正极，将最后一个灯具的负极连接到电源负极。这种方法适用于需要依次点亮多个灯具的情况。

3. 并联-串联混合接线法：将多个灯具分成若干组，每组内部采用串联接线法，不同组之间采用并联接线法。这种方法适用于需要分区域控制照明的情况。

在实际接线过程中，需要注意以下几点：

1. 确保电源断开：在进行接线之前，一定要确保电源已经断开，以免发生电击事故。

2. 使用合适的线缆和接线端子：根据照明电路的功率和电流要求，选择合适的线缆和接线端子，确保能够承受相应的负载。

3. 保持接线整齐、牢固：接线时要保持线缆整齐、不搓揉，接线端子要牢固连接，以确保接触良好，减少线路阻抗和接触电阻。

4. 进行安全测试：接线完成后，需要进行安全测试，如绝缘测试、接地测试等，确保接线正确、安全可靠。

以上是电工实训中照明电路的接线方法和注意事项，具体的接线方法还需要根据具体情况进行调整和实施。在进行实际操作时，一定要遵循相关的安全规范和操作规程，确保电气安全。

照明穿线及接线方法

照明穿线方法:

1. 首先确认需要安装照明的位置，并计划好照明穿线的路径。

2. 使用适当的工具，例如电钻，打孔工具等，在墙壁、天花板或地板上打孔，

以便穿线通过。

3. 在电线槽或管道中放置电线，并确保电线不受损坏或缠绕在一起。

4. 使用固定夹或电线夹将电线固定到墙壁或天花板上，以确保电线的安全性和整齐性。

5. 在墙壁或天花板上再次打孔，将电线穿过，并确保电线端口与照明设备准确对接。

照明接线方法：

1. 将电线的裸露部分修剪到适当长度，确保外绝缘层不受损坏。

2. 根据照明设备的接线要求，使用电线绝缘剥线钳剥去一定长度的外绝缘层。

3. 将剥去外绝缘层的电线插入到相应的接线孔中，确保电线与接线孔的金属接触良好。

4. 使用电线夹或者螺丝固定螺母，将电线牢固地固定在照明设备上。

5. 检查接线的牢固性和正确性，确保没有松动的接线或电线裸露的情况。

注意事项：

1. 在进行照明穿线和接线之前，确保所有电源都已关闭，并采取适当的安全措施，例如佩戴绝缘手套。 2. 确保电线够长以覆盖所需的距离，避免拉扯或过度紧张电线。

3. 在进行照明接线时，注意电线的颜色和标记，确保正确连接正负极。

4. 如果对穿线或接线有疑问，建议请专业电工进行安装。

龙源期刊网

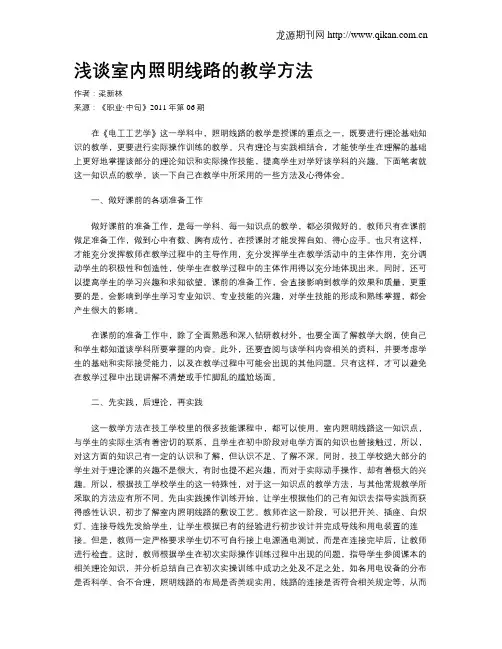

浅谈室内照明线路的教学方法

作者：梁新林

来源：《职业·中旬》2011年第06期

在《电工工艺学》这一学科中，照明线路的教学是授课的重点之一，既要进行理论基础知识的教学，更要进行实际操作训练的教学。只有理论与实践相结合，才能使学生在理解的基础上更好地掌握该部分的理论知识和实际操作技能，提高学生对学好该学科的兴趣。下面笔者就这一知识点的教学，谈一下自己在教学中所采用的一些方法及心得体会。

一、做好课前的各项准备工作

做好课前的准备工作，是每一学科、每一知识点的教学，都必须做好的。教师只有在课前做足准备工作，做到心中有数、胸有成竹，在授课时才能发挥自如、得心应手。也只有这样，才能充分发挥教师在教学过程中的主导作用，充分发挥学生在教学活动中的主体作用，充分调动学生的积极性和创造性，使学生在教学过程中的主体作用得以充分地体现出来。同时，还可以提高学生的学习兴趣和求知欲望。课前的准备工作，会直接影响到教学的效果和质量，更重要的是，会影响到学生学习专业知识、专业技能的兴趣，对学生技能的形成和熟练掌握，都会产生很大的影响。

在课前的准备工作中，除了全面熟悉和深入钻研教材外，也要全面了解教学大纲，使自己和学生都知道该学科所要掌握的内容。此外，还要查阅与该学科内容相关的资料，并要考虑学生的基础和实际接受能力，以及在教学过程中可能会出现的其他问题。只有这样，才可以避免在教学过程中出现讲解不清楚或手忙脚乱的尴尬场面。

二、先实践，后理论，再实践

这一教学方法在技工学校里的很多技能课程中，都可以使用。室内照明线路这一知识点，与学生的实际生活有着密切的联系，且学生在初中阶段对电学方面的知识也曾接触过，所以，对这方面的知识己有一定的认识和了解，但认识不足、了解不深。同时，技工学校绝大部分的学生对于理论课的兴趣不是很大，有时也提不起兴趣，而对于实际动手操作，却有着极大的兴趣。所以，根据技工学校学生的这一特殊性，对于这一知识点的教学方法，与其他常规教学所采取的方法应有所不同。先由实践操作训练开始，让学生根据他们的己有知识去指导实践而获得感性认识，初步了解室内照明线路的敷设工艺。教师在这一阶段，可以把开关、插座、白炽灯、连接导线先发给学生，让学生根据已有的经验进行初步设计并完成导线和用电装置的连接。但是，教师一定严格要求学生切不可自行接上电源通电测试，而是在连接完毕后，让教师进行检查。这时，教师根据学生在初次实际操作训练过程中出现的问题，指导学生参阅课本的相关理论知识，并分析总结自己在初次实操训练中成功之处及不足之处，如各用电设备的分布是否科学、合不合理，照明线路的布局是否美观实用，线路的连接是否符合相关规定等，从而为再次实操训练做好准备。这样，可以使学生带着疑问认真参阅该学科要求理解的基本理论知龙源期刊网

灯座：它的作用是固定灯泡（或者灯管）。按其结构形式可分为螺丝口和卡口（插口）灯座；按其安装方式可分为吊式灯座（俗称灯头）、平灯座和管式灯座；按其外壳材料可分为胶木、瓷质和金属灯座；按其用途还可分为普通灯座、防水灯座、安全灯座和多用灯座等等。

开关：其作用是接通或断开电源的器件，一般称灯开关。根据安装形式分为明装式和暗装式。明装式有拉线开关、拨把开关（又称平开关）等，暗装式多采用拨把开关（也称跳板式开关）。按其结构分为单极开关、双极开关、三极开关、单控开关、双控开关、多控开关及旋转开关等。

插座：它的作用是为移动式照明电器、家用电器或其它用电设备提供电源。它连接方便、灵活多用，有明装和暗装之分，按其结构可分为单相双极双孔、单相三级三孔（有一极为保护接地或接零）和三相四极四孔（有一极为接零或接地）插座等。

电路图大致分为一下几种:功能图，原理图，布线图，展开图，单线图和多线图等等，一般我们装修电图纸都是单线布置图，它能够客观的反映导线的走向以及开关，插座，灯具和电器的安装位置。

常见的照明线路接线图

最后特别提醒：在操作的过程中一定要确保安全的情况下进行，毕竟电这个东西是不讲人情的，切记，安全最重要。

在电器施工图纸中，也不是像题主说的那样，先走灯具连灯具的，而是因为这个时候零线可以共用，它们是需要把零线连接起来，而不是开关的控制线连接起来；这样可以节省很多线材的。

标准接线应该是从1P断路器引岀火线L和零线N同时进入线管到每盏灯的位置，再从此位置到灯开关穿红线和黄、或绿线做控制灯线，以此类推。红线是灯的电源线，在每盏灯的接线位置做好灯控线、和兰线N两个线头就可以了。灯开关是控制火线L，为的是在装灯或维修时不用断开总电关掉灯开关就能控制火线L了，做到用电安全。
