s7 200 for指令的用法

  • 格式：doc
  • 大小：11.50 KB
  • 文档页数：2

s7 200 for指令的用法

S7200for指令是西门子PLC编程中常用的指令之一，用于实现循环执行一段程序的功能。该指令提供了多种循环结构和循环控制方式，能够满足不同应用场景的需求。本文将详细介绍S7200for指令的用法，帮助读者更好地掌握该指令的应用。

一、基本用法

FOR(循环变量)=(起始值)TO(结束值)STEP(步长值)DO(循环体)

其中，循环变量是用于标识循环计数器的标识符，起始值和结束值指定了循环计数器的范围，步长值指定了循环计数器的递增值。循环体是需要重复执行的代码块。

使用S7200for指令时，需要注意以下几点：

1.循环变量可以是整数或实数类型，但不能为负数。

2.循环计数器的范围可以根据实际需求进行调整，但必须满足结束值大于起始值且步长值大于等于零的条件。

3.循环体中的代码可以包括各种指令、语句和程序结构，如跳转、条件判断、数据读写等。

二、循环结构

S7200for指令提供了三种循环结构：FOR循环、FOR…NEXT循环和WHILE循环。这些循环结构可以根据实际需求选择使用。

1.FOR循环：适用于需要重复执行一段代码的场景，直到满足特定条件为止。语法格式与FORDODO算法DO循环体的格式类似。

2.FOR…NEXT循环：该循环结构适用于需要对数据进行遍历的场景，常用于循环读取数组或列表中的元素。语法格式为FOR变量名=起始值TO结束值DO算法LOOP和ENDLOOP。 3.WHILE循环：该循环结构适用于需要反复检查条件是否满足的场景，当条件满足时执行循环体中的代码，否则跳出循环。语法格式为WHILE条件DO算法LOOP和ENDLOOP。

三、循环控制

S7200for指令提供了多种循环控制方式，包括条件控制、时间控制和手动控制等。

1.条件控制：通过在循环体内添加条件判断语句，根据条件是否满足来决定是否跳出循环或继续执行循环体中的代码。

2.时间控制：通过设定循环执行的时间间隔或累计执行的时间，达到定时执行循环体的目的。

3.手动控制：通过输入指令或外部信号触发，手动控制循环的开始、暂停和停止。

综上所述，S7200for指令在西门子PLC编程中具有广泛的应用场景和丰富的控制方式，能够帮助开发者实现各种复杂的逻辑控制和数据处理任务。通过熟练掌握该指令的用法，能够提高PLC编程的效率和准确性。

合集下载

西门子S7-200系列PLC顺序控制指令

西门子S7-200系列PLC顺序控制指令

1 西门子S7-200系列PLC顺序控制指令

挨次掌握指令是plc生产厂家为用户供应的可使功能图编程简洁化和规范化的指令。

表1 挨次掌握指令的形式及功能

STL LAD

功能

操作对象

LSCR bit

挨次状态开头

S（位）

SCRT bit

挨次状态转移

S（位）

SCRE

挨次状态结束

无

CSCRE

2 条件挨次状态结束

无

从上表中可以看出，挨次掌握指令的操作对象为顺控继电器S，也把S称为状态器，每一个S的位都表示功能图中的一种状态。S的范围为：即S0.0～S31.7。

从LSCR指令开头到SCRE指令结束的全部指令组成一个挨次掌握继电器(SCR)段。LSCR指令标记一个SCR段的开头，当该段的状态器置位时，允许该SCR段工作。SCR段必需用SCRE指令结束。当SCRT指令的输入端有效时，一方面置位下一个SCR段的状态器S，以便使下一个SCR段工作；另一方面又同时使该段的状态器复位，使该段停止工作。由此可以总结出每一个SCR程序段一般有三种功能：

(1)驱动处理：即在该段状态器有效时，处理相应的工作；有时也可能不做任何工作；

(2)指定转移条件和目标：即满意什么条件后状态转移到何处；

(3)转移源自动复位功能：状态发生转移后，置位下一个状态的同时，自动复位原状态。

1、挨次掌握指令的应用

液压动力滑台在自动机床中被广泛采纳，这里以液压动力滑台掌握为例来说明挨次功能图设计方法以及挨次掌握指令的使用方法。

液压动力滑台在实际工作时的运动过程一般是：快进——工进——快退。其运动过程由快进、工进、快退三个电磁阀掌握，掌握系统PLC各 I/O功能及地址安排如表2所示。机床液压滑台掌握系统如 3 图1所示。

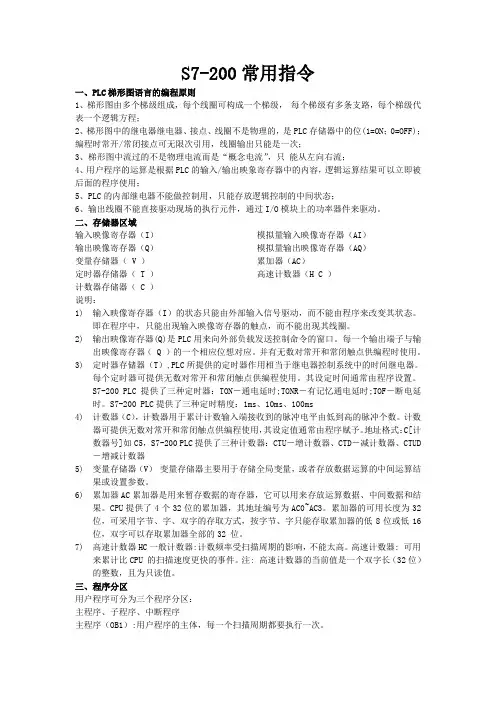

S7-200常用指令
