运算放大器原理

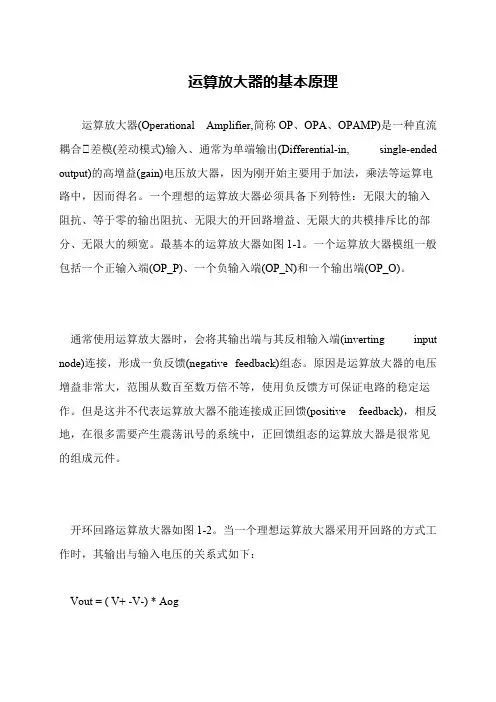

运算放大器的基本原理

运算放大器(Operational Amplifier,简称OP、OPA、OPAMP)是一种直流

耦合﹐差模(差动模式)输入、通常为单端输出(Differential-in, single-ended output)的高增益(gain)电压放大器，因为刚开始主要用于加法，乘法等运算电

路中，因而得名。一个理想的运算放大器必须具备下列特性：无限大的输入

阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部

分、无限大的频宽。最基本的运算放大器如图1-1。一个运算放大器模组一般

包括一个正输入端(OP_P)、一个负输入端(OP_N)和一个输出端(OP_O)。

 通常使用运算放大器时，会将其输出端与其反相输入端(inverting input

node)连接，形成一负反馈(negative feedback)组态。原因是运算放大器的电压

增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运

作。但是这并不代表运算放大器不能连接成正回馈(positive feedback)，相反

地，在很多需要产生震荡讯号的系统中，正回馈组态的运算放大器是很常见

的组成元件。

 开环回路运算放大器如图1-2。当一个理想运算放大器采用开回路的方式工

作时，其输出与输入电压的关系式如下：

 Vout = ( V+ -V-) * Aog

运算放大器基本原理及应用

一． 原理

(一） 运算放大器

1.原理

运算放大器是目前应用最广泛的一种器件;当外部接入不同的线性或非线性元器件组成输入和负反馈电路时;可以灵活地实现各种特定的函数关系..在线性应用方面;可组成比例、加法、减法、积分、微分、对数等模拟运算电路..

运算放大器一般由4个部分组成;偏置电路;输入级;中间级;输出级..

图1运算放大器的特性曲线 图2运算放大器输入输出端图示

图1是运算放大器的特性曲线;一般用到的只是曲线中的线性部分..如图2所示..U-对应的端子为“-”;当输入U-单独加于该端子时;输出电压与输入电压U-反相;故称它为反相输入端..U+对应的端子为“＋”;当输入U+单独由该端加入时;输出电压与U+同相;故称它为同相输入端..

输出：U0= AU+-U- ； A称为运算放大器的开环增益开环电压放大倍数..

在实际运用经常将运放理想化;这是由于一般说来;运放的输入电阻很大;开环增益也很大;输出电阻很小;可以将之视为理想化的;这样就能得到:开环电压增益Aud=∞；输入阻抗ri=∞；输出阻抗ro=0；带宽fBW=∞；失调与漂移均为零等理想化参数..

2.理想运放在线性应用时的两个重要特性

输出电压UO与输入电压之间满足关系式：UO＝AudU+－U－;由于Aud=∞;而UO为有限值;因此;U+－U－≈0..即U+≈U－;称为“虚短”..

由于ri=∞;故流进运放两个输入端的电流可视为零;即IIB＝0;称为“虚断”;这说明运放对其前级吸取电流极小..

上述两个特性是分析理想运放应用电路的基本原则;可简化运放电路的计算..

3. 运算放大器的应用

1比例电路

所谓的比例电路就是将输入信号按比例放大的电路;比例电路又分为反向比例电路、同相比例电路、差动比例电路..

a 反向比例电路

反向比例电路如图3所示;输入信号加入反相输入端:

图3反向比例电路电路图

运算放大器的原理及特性

运算放大器（Operational Amplifier，简称Op Amp）是一种电子器件，通常用于放大电压信号或处理模拟电路中的信号。它具有高增益、高输入阻抗、低输出阻抗、大共模抑制比和无穷大的带宽等特性，被广泛应用于模拟电路中。

运算放大器的基本原理是利用内部的共尺极放大器和外部的反馈电路，将输入信号放大到所需的幅度，并输出给后续电路。运算放大器一般由差分输入级、差分放大器、输出级和电源供电电路组成。

运算放大器的主要特性如下：

1. 高增益：运算放大器具有非常高的电压增益，一般在几千到几百万之间。这样可以放大微弱的信号到可用的幅度。

2. 高输入阻抗：运算放大器的输入端具有非常高的阻抗，使得输入信号源不会受到损耗。

3. 低输出阻抗：运算放大器的输出端具有非常低的输出阻抗，可以给后续电路提供较大的输出电流。

4. 大共模抑制比：共模抑制比是指运算放大器对共模信号的抑制能力。运算放大器具有较高的共模抑制比，可以有效抑制共模信号的干扰。

5. 无穷大的带宽：运算放大器的带宽足够大，可以处理宽频带的信号。

6. 可调节增益：通过调整反馈电阻，可以调节运算放大器的增益。

运算放大器常常用于放大电压信号、求和运算、积分运算、微分运算等，广泛应用于滤波器、放大器、比较器、多路选择器等电路中。

运算放大器虚短虚断原理

一、定义

运算放大器是一种主要用于放大输入信号并输出放大信号的电子设备。它具有高增益、高输入阻抗和低输出阻抗的特点，广泛应用于模拟电路中。

虚短和虚断是运算放大器的两种特殊工作状态。虚短是指运算放大器的输入端之间的电压差接近于零的状态，而虚断则是指运算放大器的输入端之间的电压差无限大的状态。

二、工作原理

在运算放大器的反馈回路中，通过调节反馈电阻和输入电阻之间的比例关系，可以使运算放大器的输入端之间的电压差接近于零，即虚短状态。此时，运算放大器的输出电压将由输入电压放大倍数决定。

虚短状态下，运算放大器的输入电阻非常大，几乎等于无穷大。因此，输入信号源可以提供较小的电流，而不会对输入端产生显著的电压降。这样，可以保证输入信号源与运算放大器之间的电压差几乎为零，从而实现了电压放大功能。

虚断状态是指运算放大器的输入端之间的电压差无限大的状态。在虚断状态下，运算放大器的输入电阻几乎等于零，输入电流也几乎等于零。因此，输入信号源的电流几乎不会流入运算放大器，也不会对输入端产生显著的电压降。此时，运算放大器的输出电压接近于供电电压的最大值或最小值。

三、应用

运算放大器的虚短虚断原理在电路设计中具有重要的应用价值。通过合理选择反馈电阻和输入电阻的比例关系，可以实现不同的电路功能。

在电压放大电路中，我们通常希望运算放大器处于虚短状态，以实现电压的精确放大。通过调节反馈电阻和输入电阻的比例，可以确定电压放大倍数。

在比较电路中，运算放大器处于虚断状态，可以实现对输入信号的比较功能。当输入信号超过某个阈值时，运算放大器的输出电压将切换到高电平或低电平。

四、可能出现的问题

在实际应用中，由于环境干扰、元器件故障或电路设计不当等原因，运算放大器可能无法正常工作，导致虚短虚断原理失效。

如果反馈回路发生断路或接触不良，运算放大器将无法保持虚短状态，导致输出电压异常。类似地，如果输入信号源与运算放大器之间存在短路或接触不良，也会导致虚断状态失效。
