技 术 文 件
Technical Document
文件名称： 电气设备检修规程
文件编号： TS-004-03-01
编制单位：
实施日期： 年 月 日
********公司
2
编 制： 马 疆 峰 审 核： 批 准：
本文件共10页 3
目 录
Summary
一、 10KV矩形母线的检修
二、 套管和支柱瓷瓶的检修
三、 避雷器的检修
四、 干式变压器的检修
五、 电压互感器的检修
六、 干式互感器的检查
七、 10KV开关设备检修
八、 0.4KV系统检修
4 一、10KV矩形母线的检修
1.1母线清扫检查：对母线进行全部清扫，并检查母线表面应平整，无变形和扭曲，如有变形应重新校正。
1.2检查主母线、分支母线、引下线设备连接线的接触面，接触面应加工平整，连接应紧密，用0.05mm塞尺检查应符合以下要求：母线宽度在63mm及以上时不得塞入6mm，母线宽度小于63mm时不得塞入4mm。如达不到上述要求时，应拆开连接螺丝，进行加工修整，有镀银的设备端子连接面，不得任意加工。
1.3母线水平安装的紧固螺栓应由下向上穿，其余情况螺母应置于维护侧，所有紧固螺栓应露出螺母2-3扣。
1.4螺栓两侧均应有平垫，螺母侧还应加弹簧垫（母线与设备螺杆端子连接的不加弹簧垫）。
1.5铝母线与铜设备端子接头连接时，其铜设备端子应搪锡，潮湿的室内，应使用铜铝过渡接头板。
1.6母线相序排列应遵守下列规定（以面对开关柜或设备的正面正视方向为准）：

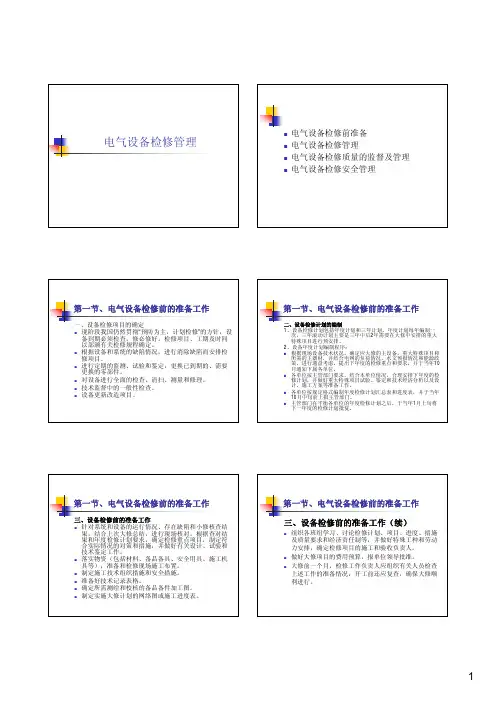

1电气设备检修管理电气设备检修前准备
电气设备检修管理
电气设备检修质量的监督及管理
电气设备检修安全管理
第一节、电气设备检修前的准备工作
一、设备检修项目的确定
现阶段我国仍然贯彻“预防为主，计划检修”的方针，设
备到期必须检查，修必修好。检修项目、工期及时间
以部颁有关检修规程确定。
根据设备和系统的缺陷情况，进行消除缺陷而安排检
修项目。
进行定期的监测、试验和鉴定，更换已到期的、需要
更换的零部件。
对设备进行全面的检查、清扫、测量和修理。
技术监督中的一般性检查。
设备更新改造项目。第一节、电气设备检修前的准备工作
二、设备检修计划的编制
1、设备检修计划包括年度计划和三年计划。年度计划每年编制一
次，三年滚动计划主要是三年中后2年需要在大修中安排的重大
特殊项目进行预安排。
2、设备年度计划编制程序：
根据现场设备技术状况，确定应大修的主设备，重大特殊项目和
所需的主器材，并结合电网的负荷情况，水文预报情况和能源政
策，进行通盘考虑，提出下年度的检修重点和要求，并于当年10
月通知下属各单位。
各单位按主管部门要求，结合本单位情况，合理安排下年度的检
修计划，并做好重大特殊项目试验、鉴定和技术经济分析以及设
计、施工方案等准备工作。
各单位按规定格式编制年度检修计划汇总表和进度表，并于当年
10月中旬前上报主管部门。
主管部门在平衡各单位的年度检修计划之后，于当年1月上旬将
下一年度的检修计划批复。
第一节、电气设备检修前的准备工作
三、设备检修前的准备工作
针对系统和设备的运行情况、存在缺陷和小修核查结
果，结合上次大修总结，进行现场核对。根据查对结
果和年度检修计划要求，确定检修重点项目，制定符
合实际情况的对策和措施，并做好有关设计、试验和
技术鉴定工作。
落实物资（包括材料、备品备具、安全用具、施工机
具等），准备和检修现场施工布置。
制定施工技术组织措施和安全措施。
准备好技术记录表格。

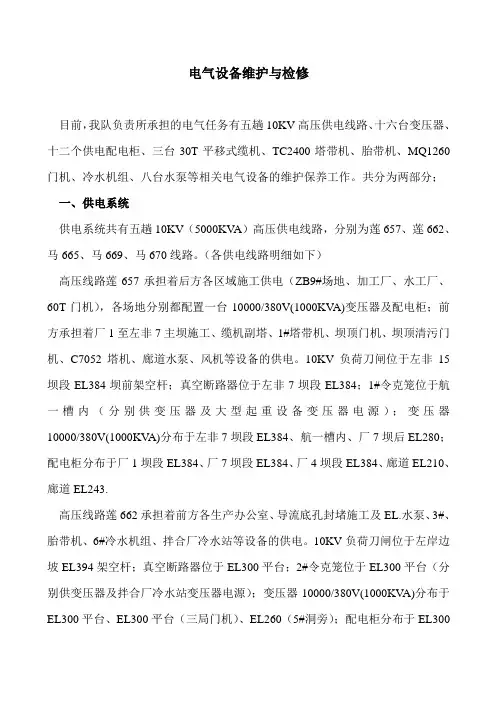

电气设备维护与检修
目前，我队负责所承担的电气任务有五趟10KV高压供电线路、十六台变压器、十二个供电配电柜、三台30T平移式缆机、TC2400塔带机、胎带机、MQ1260门机、冷水机组、八台水泵等相关电气设备的维护保养工作。共分为两部分；
一、供电系统
供电系统共有五趟10KV（5000KVA）高压供电线路，分别为莲657、莲662、马665、马669、马670线路。（各供电线路明细如下）
高压线路莲657承担着后方各区域施工供电（ZB9#场地、加工厂、水工厂、60T门机），各场地分别都配置一台10000/380V(1000KVA)变压器及配电柜；前方承担着厂1至左非7主坝施工、缆机副塔、1#塔带机、坝顶门机、坝顶清污门机、C7052塔机、廊道水泵、风机等设备的供电。10KV负荷刀闸位于左非15坝段EL384坝前架空杆；真空断路器位于左非7坝段EL384；1#令克笼位于航一槽内（分别供变压器及大型起重设备变压器电源）；变压器10000/380V(1000KVA)分布于左非7坝段EL384、航一槽内、厂7坝后EL280；配电柜分布于厂1坝段EL384、厂7坝段EL384、厂4坝段EL384、廊道EL210、廊道EL243.
高压线路莲662承担着前方各生产办公室、导流底孔封堵施工及EL.水泵、3#、胎带机、6#冷水机组、拌合厂冷水站等设备的供电。10KV负荷刀闸位于左岸边坡EL394架空杆；真空断路器位于EL300平台；2#令克笼位于EL300平台（分别供变压器及拌合厂冷水站变压器电源）；变压器10000/380V(1000KVA)分布于EL300平台、EL300平台（三局门机）、EL260（5#洞旁）；配电柜分布于EL300平台、EL260（1#洞口）、EL260（4#洞口）、EL260（5#洞口）、EL260（6#洞内）。
马665（2#缆机）、马669（1#缆机）、马670（3#缆机）线路为30T平移式缆机设备用电专线。马667为30T平移式缆机平衡台车用电专线。

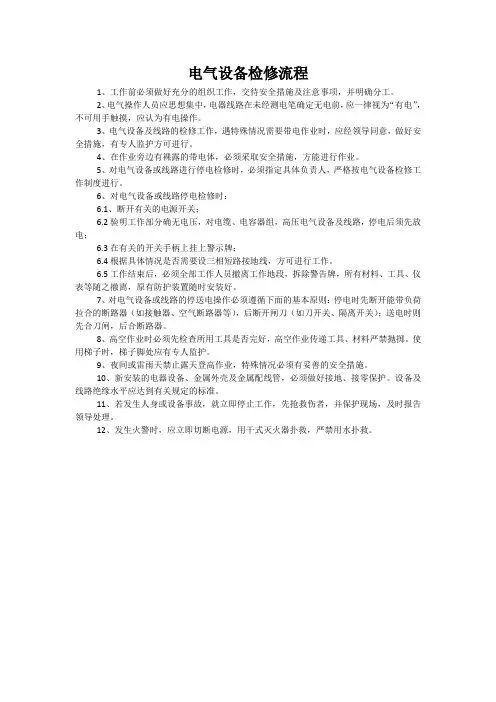

电气设备检修流程
1、工作前必须做好充分的组织工作，交待安全措施及注意事项，并明确分工。
2、电气操作人员应思想集中，电器线路在未经测电笔确定无电前，应一律视为“有电”，不可用手触摸，应认为有电操作。
3、电气设备及线路的检修工作，遇特殊情况需要带电作业时，应经领导同意，做好安全措施，有专人监护方可进行。
4、在作业旁边有裸露的带电体，必须采取安全措施，方能进行作业。
5、对电气设备或线路进行停电检修时，必须指定具体负责人，严格按电气设备检修工作制度进行。
6、对电气设备或线路停电检修时：
6.1、断开有关的电源开关；
6.2验明工作部分确无电压，对电缆、电容器组，高压电气设备及线路，停电后须先放电；
6.3在有关的开关手柄上挂上警示牌；
6.4根据具体情况是否需要设三相短路接地线，方可进行工作。
6.5工作结束后，必须全部工作人员撤离工作地段，拆除警告牌，所有材料、工具、仪表等随之撤离，原有防护装置随时安装好。
7、对电气设备或线路的停送电操作必须遵循下面的基本原则：停电时先断开能带负荷拉合的断路器（如接触器、空气断路器等），后断开闸刀（如刀开关、隔离开关）；送电时则先合刀闸，后合断路器。
8、高空作业时必须先检查所用工具是否完好，高空作业传递工具、材料严禁抛掷。使用梯子时，梯子脚处应有专人监护。
9、夜间或雷雨天禁止露天登高作业，特殊情况必须有妥善的安全措施。
10、新安装的电器设备、金属外壳及金属配线管，必须做好接地、接零保护。设备及线路绝缘水平应达到有关规定的标准。
11、若发生人身或设备事故，就立即停止工作，先抢救伤者，并保护现场，及时报告领导处理。
12、发生火警时，应立即切断电源，用干式灭火器扑救，严禁用水扑救。
