2019

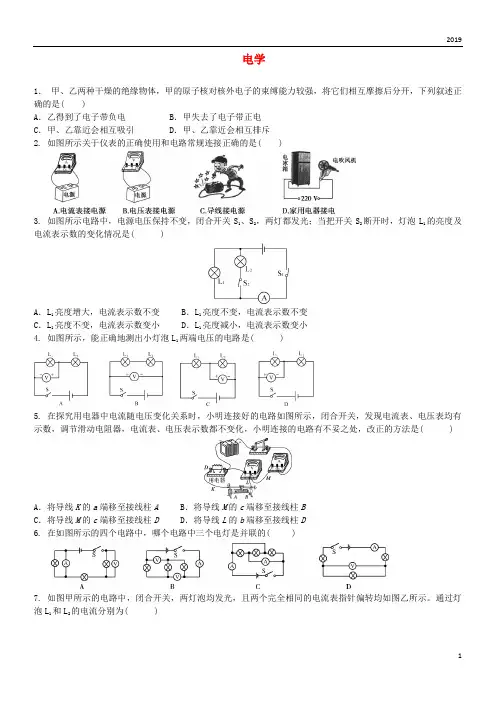

1 电学
1． 甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强，将它们相互摩擦后分开，下列叙述正确的是( )
A．乙得到了电子带负电 B．甲失去了电子带正电
C．甲、乙靠近会相互吸引 D．甲、乙靠近会相互排斥
2. 如图所示关于仪表的正确使用和电路常规连接正确的是(
)
3. 如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是( )
A．L1亮度增大，电流表示数不变 B．L1亮度不变，电流表示数不变
C．L1亮度不变，电流表示数变小 D．L1亮度减小，电流表示数变小
4. 如图所示，能正确地测出小灯泡L1两端电压的电路是( )
5. 在探究用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是( )
A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱B
C．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D
6. 在如图所示的四个电路中，哪个电路中三个电灯是并联的(
)
7. 如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。通过灯泡L1和L2的电流分别为( ) 2019
2
A．1.2 A，1.2 A B．0.3 A，0.3 A
C．1.2 A，0.3 A D．1.5 A，0.3 A
8. 从欧姆定律可导出R＝UI，下列说法正确的是( )
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变

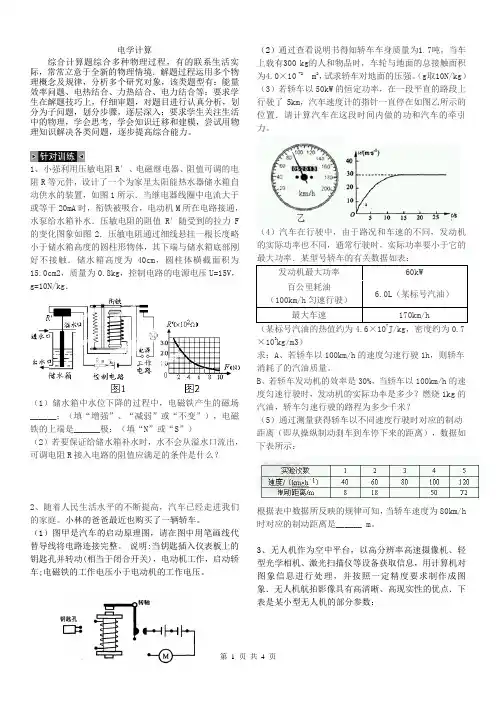

第 1 页 共 4 页 电学计算
综合计算题综合多种物理过程，有的联系生活实际，常常立意于全新的物理情境．解题过程运用多个物理概念及规律，分析多个研究对象，该类题型有：能量效率问题、电热结合、力热结合、电力结合等；要求学生在解题技巧上，仔细审题，对题目进行认真分析，划分为子问题，划分步骤，逐层深入；要求学生关注生活中的物理，学会思考，学会知识迁移和建模，尝试用物理知识解决各类问题，逐步提高综合能力。
1、小强利用压敏电阻R′、电磁继电器、阻值可调的电阻R等元件，设计了一个为家里太阳能热水器储水箱自动供水的装置，如图1所示．当继电器线圈中电流大于或等于20mA时，衔铁被吸合，电动机M所在电路接通，水泵给水箱补水．压敏电阻的阻值R′随受到的拉力F的变化图象如图2．压敏电阻通过细线悬挂一根长度略小于储水箱高度的圆柱形物体，其下端与储水箱底部刚好不接触．储水箱高度为40cm，圆柱体横截面积为15.0cm2，质量为0.8kg，控制电路的电源电压U=15V，g=10N/kg．
（1）储水箱中水位下降的过程中，电磁铁产生的磁场______；（填“增强”、“减弱”或“不变”），电磁铁的上端是______极；（填“N”或“S”）
（2）若要保证给储水箱补水时，水不会从溢水口流出，可调电阻R接入电路的阻值应满足的条件是什么？
2、随着人民生活水平的不断提高，汽车已经走进我们的家庭。小林的爸爸最近也购买了一辆轿车。
（1）图甲是汽车的启动原理图，请在图中用笔画线代替导线将电路连接完整。 说明:当钥匙插入仪表板上的钥匙孔并转动(相当于闭合开关)，电动机工作，启动轿车;电磁铁的工作电压小于电动机的工作电压。
（2）通过查看说明书得知轿车车身质量为1.7吨，当车上载有300 kg的人和物品时，车轮与地面的总接触面积为4.0×10 -2 m2，试求轿车对地面的压强。（g取10N/kg）
（3）若轿车以50kW的恒定功率，在一段平直的路段上行驶了5km，汽车速度计的指针一直停在如图乙所示的位置．请计算汽车在这段时间内做的功和汽车的牵引力。
初中物理《电学综合》专题 第1页 PR1R2abcSA
图1 《电学综合》专题复习
一、核心知识
1、欧姆定律：UIR及变形公式：UIR，URI。
2、串联电路的特点：12III，12UUU，12RRR，1122URUR。
3、并联电路的特点：12III，12UUU，1212RRRRR，1221IRIR。
4、电功和电功率：WUIt，WPUIt，12PPP（无论串、并联）。
5、其它相关知识：学生电表、滑动变阻器及用电器额定电压、电流或功率等。
二、考核要求和形式
1、主要考核电学的综合分析、判断和计算能力，以及伴随上述过程中的方法、逻辑推理和综合应用的能力。
2、试题主要呈现形式有：①电路动态变化；②电路故障分析；③综合计算；④电学实验。
三、复习的基本策略
上述四种试题形式，最基本也是最核心的是电路动态变化。最常见的动态变化，是滑动变阻器滑片的移动造成的。由于变阻器连入电路的有效电阻发生变化，从而使电路中各用电器的电流或电压随之改变，这里包含了各电学基本物理量的计算，也包含了电学实验中的操作要求，同时也隐含了电路故障的知识，如“断路”可视为该用电器的电阻“极大”（大到使电流为0），而“短路”可视为该用电器的电阻“极小”（小到电阻为0，即可视作一根导线）。
因此对电学内容的复习，应该以电路动态变化为主线，将其余三种形式适当、有机地穿插其中，力求使四种形式能融会贯通，而不是片面地只针对某一种形式寻找各自的解题规律。
四、典型例题解析
例题1、如图1所示电路中，电源电压不变。图中a、b、c分别表示滑动变阻器R2电阻丝的左端、右端和中点位置。闭合电键S后：
（1）当滑片P从b移至c的过程中，电流表A的示数____________（选填“变小”、“不变”或“变大”）。若滑片P由b→c过程中，电流表A示数的变化量为ΔIbc，由c→a过程中，A示数的变化量为ΔIca，则ΔIbc_________ΔIca（选填“>”、“=”或“<”）。 初中物理《电学综合》专题 第2页 AVSR2R1ab
共 8 页，第 1 页 2017电学综合
1、图甲是内胆为铝质材料的电饭锅，内部电路如图乙所示，R1是加热电阻，阻值为48.4Ω；R2是限流电阻，阻值为484Ω。煮饭时，接通电源（220V50Hz），闭合手动开关S1，电饭锅处在加热状态。当锅内食物温度达到103℃时，开关S1会自动断开，断开后若无外力作用则不会自动闭合，S2是一个自动温控开关，当锅内食物温度达到80℃时会自动断开，温度低于70℃时会自动闭合。（已知水的比热容为4.2×103J/(kg. ℃);查表可知铝的熔点为660℃）
请解答下列问题：
（1）如果接通电源后没有放入食物就闭合开关S1，电饭锅 的内胆是否会熔化？为什么？
（2）在保温和加热两种情况下，电饭锅消耗的电功率之比是多少？
（3）若在一个标准大气压下将温度为20℃，质量为2.5kg的水烧开需要16min40s，求电饭锅正常工作时电能转化为内能的效率是多少？
2、阅读短文，回答问题：
极速光轮
上海迪士尼乐园将于2016年6月16日正式开门迎客，包含米奇梦幻、极速光轮世界、奇幻童话城堡等大型游乐园.如图甲所示的极速光轮是标志性游乐设施之一。 乘着两轮式极速光轮，游客们将在壮丽穹顶下的轨道飞驰而过，高速进入由多彩灯光、投影和音效营造出虚实莫辨的幻想空间。当极速光轮呼啸驶过，车上的脉冲会从穹顶透射出来。酷炫的蓝绿光条在整座穹顶闪亮、幻化出不同光彩，如龙尾般在“创广场”周围翻转摆动。
图甲 图乙
极速光轮车在本质上是过山车系统，登上极速光轮车，乘坐光轮摩托飞速驶过室内外轨道，感受丰富多彩的故事。笼罩其上的穹顶采用轻质反光材料制成，具有独特的变色边缘。多彩灯光由LED(发光二极管)灯发出的。LED灯由36V恒压电池提供能源，确保电路正常工作。
