水泥电杆杆头和抱箍公式 精品文档

收集于网络，如有侵权请联系管理员删除 水泥电杆杆头和抱箍公式

水泥电线杆按照截面可以分为方形、八角形、工字形、环形或其他一些异型截面电线杆，其中在国内比较常用的为环形钢筋混凝土电杆。

环形混凝土电杆又可以分为锥形杆和等径杆，锥形杆的稍径一般为φ150mm-φ470mm，锥度为1:75，壁厚在50mm左右；等径杆外径一般为φ300mm-φ400mm，壁厚亦为50mm左右。

在架空线路中或者安装电杆配件时需要大量的不同种类的抱箍，在等径杆上那幢抱箍时较为简单，知道具体的稍径即可。在锥形杆上安装抱箍时，如果抱箍尺寸过大，则需要在里面塞铁片；如果抱箍过小，则抱箍和电线杆不能贴合，若上下移动抱箍，则会影响了电力金

具的垂直尺寸，可见获知锥形杆上某一位置的尺寸对于安装十分必要。

一般来说，可以通过标准化图集来查看所需抱箍的尺寸，但城乡安装施工人员手里都没有标准化图集，就算手中有图集，上面也都是一些典型的标准化抱箍安装尺寸，在现实施工中，许多业主需要在电线杆上进行非标安装，图集上很难查到；另一方面，各类国标抱箍造

价昂贵，很多施工队会自己去根据尺寸量身定做，不仅在经济上划算，安装也会得心应手。下面我们就给大家讲一下电线杆的相关尺寸和抱箍的直径计算方法，以便广大电力施工部门能够顺利的进行施工安装。

一、知道电线杆的稍径（最细一端直径），如何算出电线杆底径？

我们可以根据底径计算公式（ 底径=L/75+稍径）来得出，其中底径是指电线杆大头直径，L是指电线杆的总长度，稍径是指电线杆最细一端直径。 精品文档

收集于网络，如有侵权请联系管理员删除 比如：已知某电杆为国标环形预应力电杆，型号为φ190-12m，求该电杆底径。

解：稍径为190mm，长度L为12000mm，则底径=12000/75+190=350mm

二、已知电线杆稍径，如何算出距电杆顶端任意位置的直径？

架空输电线路水泥杆设计软件计算内力准确

高强度水泥杆软件，水泥杆配筋计算，粱元钢结构，桁元钢结构，大弯矩水泥杆软件，架空线路，送电线路工程，大弯矩电杆，环形混凝土电杆，钢筋混凝土电杆，水泥杆软件，砼杆软件，水泥杆设计，砼杆设计，普通钢筋杆，预应力水泥杆，环形杆软件，预应力混凝土电杆，混凝土结构设计软件，防冻裂抗腐蚀电杆。

开发背景

砼杆具有造价低，运输方便，使用寿命长等优点，在送电线路设计中得到广泛应用。砼杆结构计算复杂，手工计算需要花费大量精力，使设计人员在多数情况下只能凭经验选用砼杆。为提高工程设计质量和效率，就需要采用一款操作简单，计算效率高的工具软件。砼杆计算软件就是在这种背景下开发的。

软件主要功能

1.软件可计算普通混凝土杆和预应力混凝土杆，部分预应力水泥杆计算，高强度大弯矩环形混凝土电杆。

2.可设计10kv以上的水泥杆设计，无电压等级限制，满足各设计院需求。

3.可设计单杆和双杆型式的钢筋混凝土杆。

4.拉线参数输入方便，按百合定义简便的方式输入拉线角度快速的显示拉线，可设计带拉线或不带拉线的钢筋混凝土杆。

5.钢筋混凝土杆主杆分段方便，杆段连接方式有法兰和焊接型式。

6.横担外形提供槽钢和角钢型式，横担输入按百合标准坐标系输入，并提供坐标对称信息，可快速的输入横担参数。

7.双杆混凝土横担提供吊杆、横梁、叉梁型式，并进行内力计算。

8.水泥杆内力强度计算：主杆内力计算准确与国外软件计算相同、拉线内力计算，水泥杆裂缝计算，水泥杆挠度计算，水泥杆配筋验算

9.水泥杆荷载计算，导线水平风荷载计算，杆身弯矩计算，集成荷载计算模块，根据气象条件，杆塔使用档距，导地线型号，安全系数等自动计算挂线点荷载。

10.优选计算水泥杆配筋，根据荷载优选或验算水泥杆的尺寸和配筋，优选出合适的设计方案，并生成杆计算书。

11.可以生成水泥杆钢筋混凝土杆加工图，包括外压杆，内压杆，斜撑，拉线棒，撑杆，拉杆，吊杆，抱箍，穿钉，非预应力主筋，短筋，内箍筋，螺旋筋，接头钢圈，主材，腹材，节点板等。

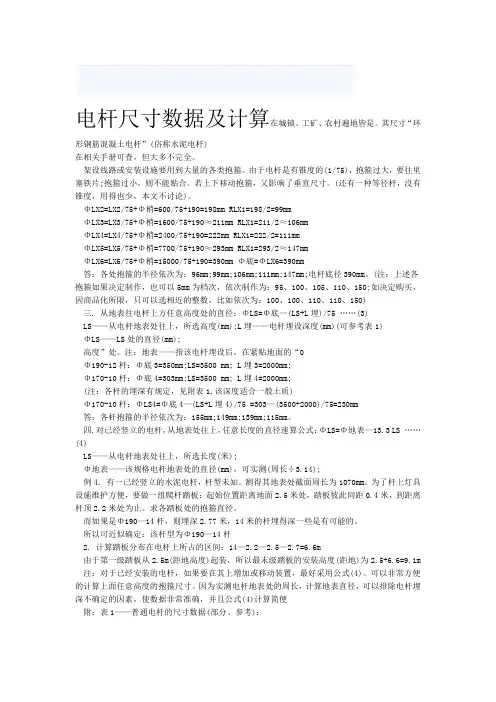

电杆尺寸数据及计算在城镇、工矿、农村遍地皆是。其尺寸“环形钢筋混凝土电杆”(俗称水泥电杆)

在相关手册可查，但大多不完全。

架设线路或安装设施要用到大量的各类抱箍。由于电杆是有锥度的(1/75)，抱箍过大，要往里塞铁片;抱箍过小，则不能贴合。若上下移动抱箍，又影响了垂直尺寸。(还有一种等径杆，没有锥度，用得也少，本文不讨论)。

ΦLX2=LX2/75+Φ梢=600/75+190=198mm RLX1=198/2=99mm

ΦLX3=LX3/75+Φ梢=1600/75+190≈211mm RLX1=211/2≈106mm

ΦLX4=LX4/75+Φ梢=2400/75+190=222mm RLX1=222/2=111mm

ΦLX5=LX5/75+Φ梢=7700/75+190≈293mm RLX1=293/2≈147mm

ΦLX6=LX6/75+Φ梢=15000/75+190=390mm Φ底=ΦLX6=390mm

答：各处抱箍的半径依次为：96mm;99mm;106mm;111mm;147mm;电杆底径390mm。(注：上述各抱箍如果决定制作，也可以5mm为档次，依次制作为：95、100、105、110、150;如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150)

三. 从地表往电杆上方任意高度处的直径：ΦLS=Φ底—(LS+L埋)/75 ……(3)

LS——从电杆地表处往上，所选高度(mm);L埋——电杆埋设深度(mm)(可参考表1)

ΦLS——LS处的直径(mm);

高度”处。注：地表——指该电杆埋设后，在紧贴地面的“0

Φ190-12杆：Φ底3=350mm;LS=3500 mm; L埋3=2000mm;

Φ170-10杆：Φ底4=303mm;LS=3500 mm; L埋4=2000mm;
