一、调试目标

根据用户要求，对低压开关柜进行调试，确保其正常工作和安全使用。

二、调试内容

1.确认接线是否正确：检查开关柜接线是否符合设计要求和电气图纸。

2.检查接地：检查开关柜的接地线是否牢固可靠，确保电气设备接地可靠。

3.开关柜设备的功能检查：对开关柜内的主开关、隔离开关、断路器等设备进行检查，确保其功能正常。

4.低压电器元件检查：对开关柜内的电器元件，如热继电器、过流保护装置等进行检查并确认其正常工作。

5.开关柜合闸试验：对开关柜进行合闸试验，确保合闸过程平稳，并记录合闸时间。

6.低压开关柜的短路试验：对开关柜进行短路试验，检测开关柜对短路情况的保护功能。

7.低压开关柜的过载试验：对开关柜进行过载试验，检测开关柜对过载情况的保护功能。

8.低压开关柜的漏电流试验：对开关柜进行漏电流试验，确保漏电保护器的灵敏度和触发时机。

9.温度测量：使用温度计对开关柜内各部件的温度进行测量，确保温度正常。 三、调试过程

1.接线检查：对开关柜内的接线进行检查，确保接线正确。发现接线错误的地方及时更正。

2.接地检查：检查接地线的接头是否牢固，接地线是否与大地连接良好。

3.设备功能检查：按照设备说明书，逐一检查开关柜内的设备，并记录设备的状态。

4.合闸试验：对开关柜进行合闸试验，观察合闸过程中的电流变化和设备状态。

5.短路试验：在低压开关柜两个输出接线处接入短路电源，检测开关柜的短路保护功能。

6.过载试验：在低压开关柜的输出端加电负载，逐步增大负载，检测开关柜的过载保护功能。

7.漏电流试验：使用漏电流测试仪对开关柜进行漏电流试验，记录触发漏电保护器的电流大小。

8.温度测量：使用温度计对开关柜内各部件的温度进行测量，记录温度数值。

四、调试结果与分析

1.接线检查：确认接线全面正确，无错误接线。

2.接地检查：接地线连接牢固，接地电阻小于设计要求。

3.设备功能检查：开关柜内的设备功能正常，无异常。 4.合闸试验：合闸过程平稳，无异常现象。

高压配电柜调试方案

___新增污水处理项目，其中包括对原有污水处理变电所（303G）进行改造。具体工作内容包括增加5台电动机出线柜和2台10kV/0.4kV变压器出线柜，共计7台10kV高压开关柜，并与原污水处理变电所（303G）10kV高压开关柜并柜。

本方案的编制依据包括设计图纸、设备厂家出厂图纸和出厂试验报告，以及电气装置安装工程电气设备交接试验标准（GB-2006）。

根据现场高压电气设备实际情况，本方案分为四项工作内容。第一项是电气设备的交接试验，包括高压开关柜试验。在此过程中，需要进行辅助回路和控制回路绝缘电阻、断路器的主触头合闸时间、分闸时间和三相分、合闸同期性，以及断路器每相导电回路电阻测量等试验。

为了保证工程质量，本方案制定了相应的质量目标和保证措施。同时，为确保工程安全，还制定了安全技术措施和要求，并编制了应急救援报告。

对所有设备进行检查和维护，确保设备状态良好。检查所有接线和连接点，确保无松动或腐蚀现象。确认所有继电保护装置整定值符合设计要求。

1.1高压开关试验：

进行断路器的操动机构试验和交流耐压试验，确保操动机构可靠并能正常工作。

1.2电力电缆试验：

测量绝缘电阻和进行交流耐压试验或直流泄漏电流测量，同时检查电缆两端的相位。

1.3隔离开关试验：

测量绝缘电阻和进行交流耐压试验，同时进行操动机构试验和最低动作电压试验。

1.4封闭母线连同套管试验：

进行绝缘电阻测量和交流耐压试验，确保设备状态良好。

2.二次回路的检查和接线：

校对线路连接的准确性，同时测量绝缘电阻。

3.综合继电保护系统试验及整定：

按照设计院或甲方提供的继电保护整定值表进行整定，并进行模拟故障试验，确保继电器保护功能和联锁装置符合设计和安全操作要求。

4.变配电系统试运行：

在进行模拟试运行和带电试运行前，先进行设备检查和维护工作，确保所有设备状态良好。进行速断、过流、低电压等保护装置的检查，并进行分闸和合闸试验，确保设备动作可靠并符合要求。最后进行24小时的空载试运行和24～72小时的负载试运行，确保系统运行正常无异常。

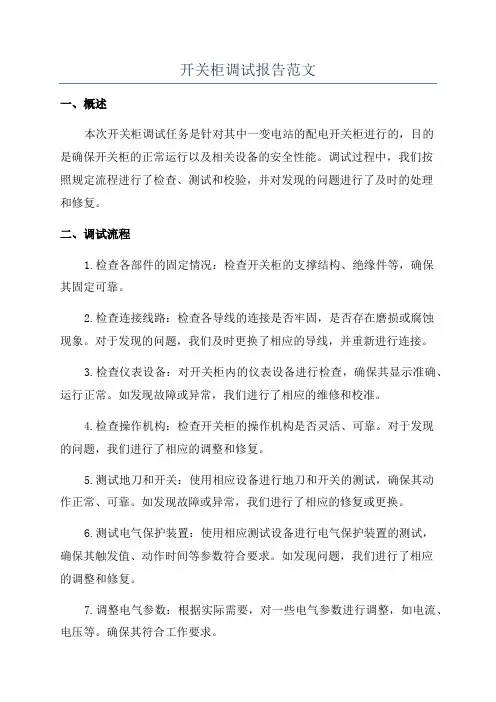

开关柜调试报告范文

一、概述

本次开关柜调试任务是针对其中一变电站的配电开关柜进行的，目的是确保开关柜的正常运行以及相关设备的安全性能。调试过程中，我们按照规定流程进行了检查、测试和校验，并对发现的问题进行了及时的处理和修复。

二、调试流程

1.检查各部件的固定情况：检查开关柜的支撑结构、绝缘件等，确保其固定可靠。

2.检查连接线路：检查各导线的连接是否牢固，是否存在磨损或腐蚀现象。对于发现的问题，我们及时更换了相应的导线，并重新进行连接。

3.检查仪表设备：对开关柜内的仪表设备进行检查，确保其显示准确、运行正常。如发现故障或异常，我们进行了相应的维修和校准。

4.检查操作机构：检查开关柜的操作机构是否灵活、可靠。对于发现的问题，我们进行了相应的调整和修复。

5.测试地刀和开关：使用相应设备进行地刀和开关的测试，确保其动作正常、可靠。如发现故障或异常，我们进行了相应的修复或更换。

6.测试电气保护装置：使用相应测试设备进行电气保护装置的测试，确保其触发值、动作时间等参数符合要求。如发现问题，我们进行了相应的调整和修复。

7.调整电气参数：根据实际需要，对一些电气参数进行调整，如电流、电压等。确保其符合工作要求。 三、调试结果

经过以上的调试过程，我们对开关柜的各项功能进行了测试和校验，调试结果如下：

1.支撑结构和绝缘件：经检查，支撑结构和绝缘件均固定可靠，无松动或移位现象。

2.连接线路：连接线路全部连接牢固，无磨损或腐蚀现象。

3.仪表设备：开关柜内的仪表设备显示准确，运行正常。

4.操作机构：开关柜的操作机构灵活可靠，各按钮和手柄的操作感良好。

5.地刀和开关：地刀和开关测试结果正常，动作灵敏可靠。

6.电气保护装置：电气保护装置的测试结果符合要求，触发值和动作时间在设计范围内。

7.电气参数：经调整，电流、电压等参数符合实际工作需要。

四、存在的问题及处理措施

在调试过程中，我们发现了一些问题，现将问题及处理措施列举如下：

4.3调试方法

高压系统电气调试流程图：

4.3.1调试准备：根据具体工况配备调试技术人员，检查试验仪表性能，准备好施工记录、试验报告。清理施工现场，规范照明、安全、应急措施。保证试验人员、安全人员和管理人员的通讯畅通。

4.3.2设备检查：核查现场设备的规格、型式、容量、电压等级等项目。检查运输、安装过程中设备有无损伤，并做好记录。解除运输过程中的临时固定整组保护试验 施工电源

直流电源建立 CT、PT、变压器、避雷器、断路器、过电压吸收装置等单元试验 继电保护及整定

开关特性检测

系统操控试验及信号连锁检查调试准备

设备检查 配线检查 图纸校对

电缆、高压电气设备的绝缘试验 措施，清除柜内除湿袋等异物。

4.3.3配线检查：校对开关柜、盘箱内设备仪表的连接线，将配线号编译成图纸号。检查控制回路、信号回路的绝缘，不良者应采取干燥措施。检查、确认接地装置的安装应符合规范要求。

4.3.4施工电源：建立容量、电压等级符合要求的临时电源，对于电压波动大的施工电源应采取稳压措施。确保临时电源的安全使用，包括用电申请、挂牌、漏电保护等。

4.3.5直流电源建立：依据制造厂原理图、对直流盘进行校线、检查。

调整整流装置对蓄电池的充电电流，检查蓄电池的放电容量。直流盘内引入正式或临时电源，建立直流电源系统。

4.3.6保护继电器检验及整定：目前在电气供电系统中广泛采用了微机继电保护器，取代了机械式和晶体管及电子式继电器。微机继电保护仪精度高、功能强大，可以集多种保护于一台仪器上且性能稳定，更重要的是微保具有通讯功能，为上位计算机后台监视、操控、管理开关柜提供了服务平台。

保护继电器调试方法如下图：

调试准备

检查保护器外观并且确定型号和图纸要求一致

检查电源等级和接地要符合保护器要求

检查并确定电流线、电压线、信号线在端子上正确连接

检查电源等级和接地要符合保护器要求

使用微机继电保护试验仪进行功能检查。
