机房UPS设计方案

机房是存放和运行服务器及其他计算机设备的场所，而UPS（不间断电源系统）则是为了保障机房设备的稳定运行而设计的重要设备。UPS可以提供稳定的电力供应，这样即使发生电网故障或停电，机房设备也可以继续工作，避免数据丢失和业务中断。下面是一个针对机房UPS设计的方案。

首先，对机房的负荷需求进行评估是设计UPS系统的重要步骤。负荷需求评估包括估计机房的总用电量以及关键设备的功率需求。这样可以帮助确定UPS系统的容量，以保证UPS能够提供足够的电力供应。

根据负荷需求评估的结果，选择适当容量的UPS系统。一般来说，UPS的容量应该略大于机房的总用电量以及关键设备的功率需求，以应对突发的负荷增加和电力波动，同时还需要考虑未来的扩展需求。

选择UPS系统的类型也是设计中重要的一步。常见的UPS系统类型有在线式和离线式。在线式UPS系统可以提供更好的电力质量和电流稳定性，但其成本和能量损耗也较高。而离线式UPS系统则相对较便宜，但其响应时间较长，可能会导致一些瞬态电压问题。因此，根据机房的需求和预算情况，选择适当的UPS系统类型。

UPS系统的备份时间也需要考虑。备份时间是指UPS系统在停电后能够持续供应电力的时间。备份时间的选择应该考虑到机房的用电情况和可承受的中断时间。一般来说，备份时间应该能够覆盖短暂的电力中断，并且给维修人员足够的时间来解决长时间的停电问题。 UPS系统的维护也是设计中需要考虑的因素。UPS系统的维护包括定期检查、电池更换和故障排除等。为了保证UPS系统的正常运行，应该建立UPS系统的维护计划，并且配备专业的维护人员进行定期检修。

此外，在设计UPS系统时还需要考虑到机房的安全性。UPS系统应该具备过压保护、过载保护和短路保护等功能，以防止设备损坏和安全事故。此外，还应该考虑到UPS系统的防雷措施，以保护设备免受雷击的影响。

另外，UPS系统的管理和监控也是设计中需要考虑的因素。UPS系统应该具备远程监控和管理的功能，以便维修人员可以实时监控UPS系统的运行状态，并且在发生故障时迅速采取措施。此外，还可以设置UPS系统的自动报警功能，以便在异常情况下及时通知相关人员。

综上所述，机房UPS设计方案需要考虑负荷需求评估、UPS系统容量选择、系统类型选择、备份时间选择、维护计划制定、安全措施、管理和监控等因素。通过科学合理的设计，可以保障机房设备的稳定运行，防止数据丢失和业务中断。

合集下载

机房UPS供电系统设计方案

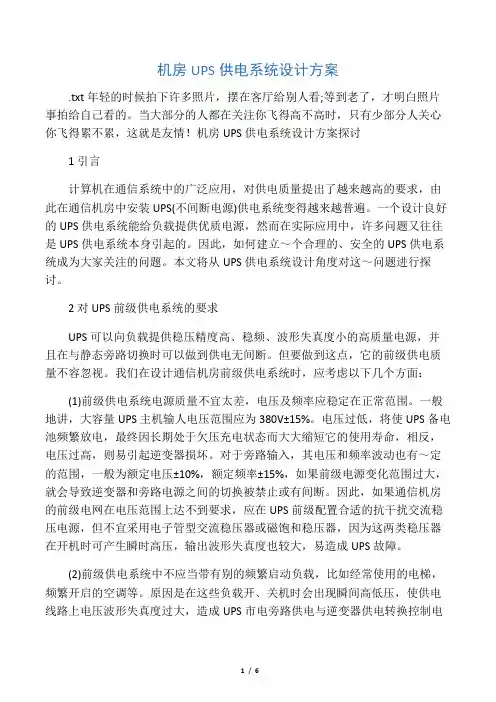

机房UPS供电系统设计方案
