空调管道保温厚度表

常用管道保温厚度表

一、冷冻水管道(≥5℃)

柔性泡沫橡塑管壳(mm) 玻璃棉管壳(mm)

管道公称直径 厚度 管道公称直径 厚度

房间吊顶内、机房 15～25 25 15～25 25

32～80 30 32～80 30

≥100 35 ≥100 35

室外 15～25 35 15～25 30

32～80 40 32～80 35

≥100 50 ≥100 40

二、热水、冷热合用管（5～60℃）

柔性泡沫橡塑管壳(mm) 玻璃棉管壳(mm)

管道公称直径 厚度 管道公称直径 厚度

房间吊顶内、机房 ≤50 30 ≤40 35

70～150 30 50～100 40

≥200 35 125～250 45

≥300 50

室外 ≤50 35 ≤40 40

70～150 35 50～100 45

≥200 40 125～250 50

≥300 55

三、热水、冷热合用管（0～95℃）

聚氨酯硬质泡沫（直埋）(mm) 玻璃棉管壳(mm)

管道公称直径 厚度 管道公称直径 厚度

房间吊顶内、机房 ≤32 30 ≤50 50

40～200 35 70～150 60

≥250 45 ≥200 70

室外 ≤32 35 ≤50 60

40～200 40 70～150 70

≥250 50 ≥200 80

四、蓄冰管道(≥-10℃)

柔性泡沫橡塑(mm) 聚氨酯发泡(mm)

室内 15～40 35 30

50～100 40 40

≥125 50 50

板式换热器 35 -

槽、罐 60 50

室外 15～40 40 40

50～100 50 50

≥125 60 60

槽、罐

70 70

五、空调凝结水管道

柔性泡沫橡塑管壳(mm) 玻璃棉管壳(mm)

空调房间吊顶内 10 10

非空调房间 15 15

六、空调风管道

柔性泡沫橡塑板(mm) 玻璃棉板、毡(mm)

送风温度≥14℃ 在非空调房间内 20 40

空调管道保温施工：

一，橡塑保温施工流程：

管道表面清理保温材料下料胶水涂抹保温成型保护层施工

管道保温厚度表：

保温部位 保温材料 保温材料厚度

管径（mm） 厚度（mm）

冷冻水管道 闭孔发泡橡塑 DN≤50 25

50＜DN≤250 32

250＜DN≤450 40

DN＞450 50

空调热水管道 闭孔发泡橡塑 DN≤100 19

DN＞100 25

冷凝水管道 闭孔发泡橡塑 —— 10

二，保温操作方法

水管橡塑保温注意事项操作如下：

1.保温材料的接口、所有缝隙均要求使用闭孔发泡橡塑专用胶水粘结严密，不得存在粘接不牢或松散现象。

2.保温胶的使用应参照产品说明书，不得过多或者过少。

3.在保温材料粘接时，必须将管道表面的杂物、灰尘、油污清理干净，以保序号 1 2 3


说明 切开管道保温层 切开三通、弯头保温层 保温层接缝刷胶

序号 4 5 6


说明 保温层侧面刷胶 保温层粘接、压紧 阀和弯头的保温 证胶水的粘接效果。为保证保温观感效果，保温层的纵向拼缝应置于管道上部，并且相邻保温层的纵向拼缝应错开一定角度。

4.夏季保温施工，橡塑保温材料不能拉得过紧，以防冬季温度过低时，保温层收缩开胶。

5.保温施工时，要求室内环境温度不能低于5℃，粘接剂及胶带低于5℃时粘接效果不好。

6.套管内的保温材料必须塞满，与管道保温紧密连接。

冷冻水管径250mm＜DN≤450mm的管道保温厚度为40mm，450mm＜DN≤1200mm的管道保温厚度为50mm，应采用双层橡塑保温板

管道支吊架处必须用在热沥青中浸泡的硬木双合管夹，以防止冷桥发生。做法如下：

管道支吊架处保温做法示意图（单位：mm）

321120 34365

符号说明：1-水管 2-保温层 3-热沥青浸泡的硬木双合管夹 4-角钢 5-螺栓

6-U型卡

水管道双层橡塑保温做法示意图

44321 符号说明：

1-水管道

2-第一层橡塑保温

时间：二O二一年七月二十九日

时间：二O二一年七月二十九日 经常使用管道保温厚度表之蔡仲巾千创作

时间：二O二一年七月二十九日

一、冷冻水管道(≥5℃)

柔性泡沫橡塑管壳(mm) 玻璃棉管壳(mm)

管道公称直径 厚度 管道公称直径 厚度

房间吊顶内、机房 15～25 25 15～25 25

32～80 30 32～80 30

≥100 35 ≥100 35

室外 15～25 35 15～25 30

32～80 40 32～80 35

≥100 50 ≥100 40

二、热水、冷热合用管（5～60℃）

柔性泡沫橡塑管壳(mm) 玻璃棉管壳(mm)

管道公称直径 厚度 管道公称直径 厚度

房间吊顶内、机房 ≤50 30 ≤40 35

70～150 30 50～100 40

≥200 35 125～250 45

≥300 50

室外 ≤50 35 ≤40 40

70～150 35 50～100 45

≥200 40 125～250 50

≥300 55

三、热水、冷热合用管（0～95℃）

聚氨酯硬质泡沫（直埋）(mm) 玻璃棉管壳(mm)

管道公称直径 厚度 管道公称直径 厚度

房间吊顶内、机房 ≤32 30 ≤50 50

40～200 35 70～150 60

≥250 45 ≥200 70

室外 ≤32 35 ≤50 60

40～200 40 70～150 70

≥250 50 ≥200 80

四、蓄冰管道(≥-10℃)

柔性泡沫橡塑(mm) 聚氨酯发泡(mm)

室内 15～40 35 30

50～100 40 40

≥125 50 50

板式换热器 35 -

槽、罐 60 50

室外 15～40 40 40

50～100 50 50

≥125 60 60 时间：二O二一年七月二十九日

时间：二O二一年七月二十九日 槽、罐 70 70

五、空调凝结水管道

柔性泡沫橡塑管壳(mm) 玻璃棉管壳(mm)

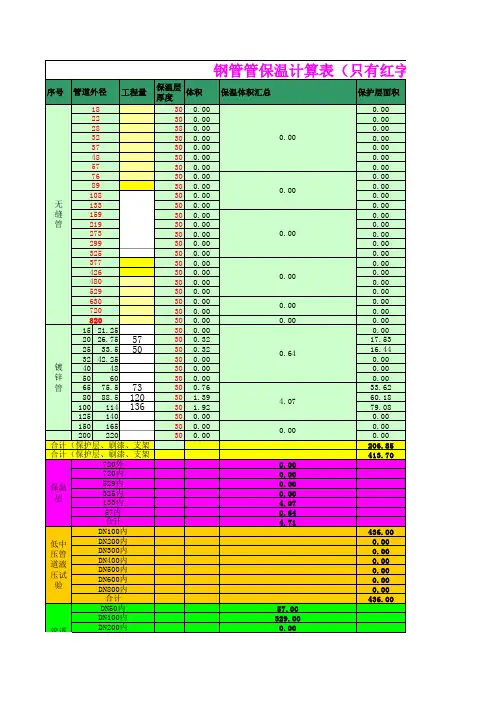

序号工程量保温层厚度体积保温体积汇总保护层面积300.000.00300.000.00380.000.00300.000.00300.000.00300.000.00300.000.00300.000.00300.000.00300.000.00300.000.00300.000.00300.000.00300.000.00300.000.00300.000.00300.000.00300.000.00300.000.00300.000.00300.000.00300.000.00300.000.000.001521.25300.000.002026.7557300.3217.532533.550300.3216.443242.25300.000.004048300.000.005060300.000.006575.573300.7633.628088.5120301.3960.18100114136301.9279.08125140300.000.00150165300.000.00200220300.000.00206.85413.700.000.000.000.004.070.644.71436.000.000.000.000.000.000.00436.0057.00329.000.00低中压管道液压试验

管道系统水冲洗0.00

0.00

0.00

0.00

0.00

0.64

4.07

0.00

DN50内DN100内DN200内DN300内DN400内DN500内DN600内DN800内合计325内133内57内合计DN100内DN200内820

合计（保护层、刷漆、支架合计（保护层、刷漆、支架720外720内529内无缝管

镀锌管

保温层3774264805296307201331592192732993253748577689108钢管管保温计算表（只有红字区管道外径182228320.000.000.000.000.00386.00管道系统水冲洗
