堤防工程施工方案

  • 格式：docx
  • 大小：225.86 KB
  • 文档页数：100

目录

第一章 施工规划总说明

一、工程概况

二、工期目标

三、质量目标

四、施工验收

第二章 资源配备计划

一、施工准备

二、施工调查

三、技术准备

四、施工场地准备

五、人员物资准备

六、外部环境准备

七、施工组织管理体系

第三章 施工总体布置

一、施工总布置原则

二、施工准备

三、技术准备

四、风水电及通讯系统布置

五、材料系统

六、施工道路布置

七、施工辅助企业、仓库及生活设施

第四章 组织机构体系完整

一、 项目经理岗位职责

二、项目副经理岗位职责

三、项目总工程师

四、总经济师岗位职责

五、工程技术部

六、安全质量部

七、计划部

八、设备物资部

九、财务部

十、工程试验室

十一、综合办公室

十二、施工队

第五章 施工方案与技术措施

一、主体工程

二、施工临时工程

第六章 工程进度计划与措施

一、编制依据

二、施工总进度安排

三、施工进度控制措施

四、保证工期、提前工期的措施

第七章 质量管理体系与措施

一、质量方针及质量目标

二、质量体系主要要素控制

三、质量保证体系

二、施工技术质量保证措施

第八章 安全管理体系与措施

一、总体思路

二、安全目标

三、建立安全管理体系组织机构

四、安全保证措施

五、安全技术措施

六、安全预案

第九章 冬雨季及夏季施工措施

一、夏季施工准备及措施

二、冬雨期施工保证措施

三、冬季施工准备工作

四、砼、钢筋工程冬季施工保证措施

五、机械设备冬季防寒、防冻、防火、防滑工作措施

第十章 环境保护管理体系与措施

一、环境保护管理体系组织机构

二、界限以外保护

三、环境污染的治理

四、施工弃渣和固体废弃物的处理

五、公众健康

六、完工清理

七、水流控制与施工期防汛

第十一章、文明施工措施、消防卫生、交通、治安

一、文明施工

二、消防和卫生管理措施

三、配合交通措施

第十二章 其他

一、加强与代表处和监理的联系

二、加强与地方有关部门的联系和沟通

三、地上、地下管线保护措施

附表一 拟投入本标段的主要施工设备表

附表二 拟配备本标段的试验和检测仪器表

附表三 劳动力计划表

附表四 计划开、竣工日期和施工进度网络图

附表五 施工总平面图

附表六 临时用地表

第一章 施工规划总说明

一、工程概况

四川岷江水利电力股份有限公司铜钟水电站首部枢纽护坦下游河床整治工程位于四川省阿坝州茂县南新镇境内。

①工程简介

铜钟水电站位于四川省阿坝州茂县南新镇境内岷江上游干流河段，为引水式水电站，装机容量49.5MW。电站于2002年建成，运行正常。电站距汶川县城约23km，距成都约160km，对外有成都至九寨沟干线公路，交通方便。

水库总库容330万m3，调节库容188万m3，具有日调节性能，引用流量162.84m3/s，额定水头36m，装机容量49.5MW。电站多年平均发电量3.67亿kw·h。

根据《防洪标准》（GB50201－94）及《水电枢纽工程等级划分及设计安全标准（DL/T 5180—2003）》规定本工程为Ⅳ等小（1）型工程，主要水工建筑物为4级，次要水工建筑物和临时性水工建筑物为5级。

根据《防洪标准》GB50201-94和《水电枢纽工程等级划分及设计安全标准（DL/T 5180—2003）》，首部枢纽4级水工建筑物设计洪水为50～30年一遇，校核洪水为500～200年一遇。本工程取水建筑物设计洪水标准为50年一遇，校核洪水标准为500年一遇，相应设计、校核洪水流量为2070m3/s和2720m3/s。消能防冲永久性水工建筑物采用30年一遇的洪水标准，洪水流量为1900.00m3/s。

②首部枢纽布置

首部枢纽位于茂县南新镇境内岷江上游南新大桥上游约200m处，拦河闸和取水口等建筑物均置于覆盖层上。首部枢纽由泄洪闸、冲沙闸、左、右岸非溢流坝和取水口等组成。坝轴线总长约152.0m。正常蓄水位1475.00m，坝顶高程为1477.00m。

泄洪闸和冲沙闸布置于主河床，基础置于砂卵砾石层上。在靠近取水口一侧布置冲沙闸，为潜孔式，孔口尺寸4.00m×12.50m，紧靠冲沙闸右侧设置3孔泄洪闸，孔口尺寸8.00m×11.00m（宽×高），为潜孔泄流，泄洪闸和冲沙闸均采用弧形闸门。泄洪闸中墩厚5.0m，泄洪闸与冲沙闸之间中墩厚度为4.5m。泄洪闸底板高程为1457.60m，冲沙闸底板高程为1456.30，比冲沙闸底板高1.3m，闸底板厚4.0m，闸室段顺水流方向长31.0m。

冲沙闸和泄洪闸前设置1.2m厚混凝土铺盖，长10.5m，铺盖前沿设有3.0m深齿墙。铺盖前齿槽下设置防渗墙，防渗墙底高程1412.00m。冲沙闸和进水闸之间闸下游设有束水墙，束水墙长28.0m，高7.0m。闸下游混凝土护坦长55.00m，泄洪闸下游护坦底坡为1:0.0476，冲沙闸下游护坦底坡为1:0.0246，护坦末端高程为1454.98m，末端设有7.0m深齿墙。护坦末端设长20.0m柔性钢筋混凝土海漫，海漫末端采用大块石回填防冲。护坦基础面设有反滤排水层，护坦上设有Ф=8cmPVC排水管，排水管间距2.0m，梅花型布置。

右岸非溢流坝段长78.0m，左岸挡水坝段为储门槽段，长16.0m。非溢流坝为重力式，坝顶高程1477.00m，最大坝高22.0m。进水闸位于左岸，在南新电站下游测，紧邻冲沙闸，与拦河闸轴线成垂直布置。

当冲沙闸和泄洪闸4孔闸门都全开时，泄流量为2070.0m3/s时，对应的水位为1470.40m；泄流量为2720.00m3/s时，对应的水位为1473.00m。相应下游水位为1461.60m和1462.72m。

③护坦下游存在的问题

本电站消能防冲流量为1900.00m3/s，护坦宽度42.50m，下泄单宽流量达q=44.7m2/s，同时泄洪闸下游护坦底坡较大，i=1:0.0476，因此对下游河床冲刷严重，现有如下问题:

a护坦末端冲刷深度达到6～7m；

b海漫完全被冲毁；

c护坦下游左、右两岸的护岸工程部分基础被冲刷，其中右岸护岸基础约30m长基础被冲刷，导致护岸工程出现沉陷、开裂等现象；

d下游跨河大桥左岸桥台基础洪水冲刷形成深坑。

④整治方案

根据现场实际情况，拟定了护坦下游设置消力池及海漫和左、右两边护岸设置防冲墙及护坦末端设置海漫两个方案。经技术经济比较，采用消力池方案。

根据《水闸设计规范--2001》、《水力计算手册》第二版、《水力学》等规范及参考书计算，需设置深度为5.0m，尾坎高于下游河床0.5m，长度77.16m的综合式消力池，其中斜坡段长26.91m，通过1:4.5的坡度接至消力池底板，底板顶高程1449.00m。底板厚2.2m，底板上层设置0.50m厚C40AF砼。消力池后设长22.0m，厚1.5m的C20砼四面体海漫，末端齿槽深度5.0m。

在右护岸趾板上设置两个消力坎，首个消力坎距护坦末端15m，两消力坎相距30m，高0.6m，与护岸轴线夹角15度。原护岸基础及桥的保护基础被冲刷部分用C25泵送砼回填，回灌时须振捣密实。护坦下游右护岸部分基础由于被冲刷，部分护岸出现沉降，导致墙身出现裂缝，对已开裂部分，采用M10砂浆填缝处理。

二、工期目标

施工工期：计划工期3个月，计划开工日期：2015年2月；计划竣工日期：2015年4月。具体开工时间以监理工程师发出开工令为准。

三、质量目标

本标段各施工断面形式有所不同，需要依次划分好作业面，材料根据各作业面要求进行总体布置，要加强管理与质量监督。针对以上工程特点和实际情况，我公司决定采取先进的科学管理手段。对材料供应、劳力机械配备、施工进度、施工质量等加大施工管理力度，不断优化施工组织设计，抓住关键工序，确保该工程项目保质保量地完成。

（一）施工前的准备工作

施工单位应根据设计文件，设置临时水准点一个，并复测平面和高程控制桩，由于堤高和堤长有可能微量缩短，具体结算工程量以实际施工为准，控制桩测量精度应符合国家有关规范及规定。有碍施工的建筑物均应在施工前拆迁完毕。

（二）平面

平面放线按照平面设计要求进行，可根据现状和实际情况现场进行适当调整，并确保新旧构筑物之间衔接平顺。

（三）劳力安排与组织

本标段工程劳力按计划分批投入，开工后若发现进度落后的工序，就立即采取措施，按时间与强度调整劳动力。专业技术人员和管理人员，由我公司派遣，普工则采用当地农民工，由项目部与当地村委签订劳务合同。

（四）、主要施工材料的组织

砂石料在施工区域就地取材。块石在茂县内就近购买直接汽运至作业区附近或临时备料场。水泥从当地经销商处购买拉法基牌水泥汽运至施工区仓库。油料从当地购买汽车运至施工区。

四、施工验收

施工中各分项、分部及单项工程均应采用《水利水电工程施工质量评定与验收规程》及时检查验收。上道工序、分部工程未按有关标准验收合格前不得进行下道工序或相关分部工程的施工。

其它未尽事宜应严格按现行相关规范及规定执行，施工中如发现现场情况与设计不符时，应及时通知业主及设计单位。

第二章 资源配备计划

一、施工准备

施工准备工作是优质、快速完成该工程施工的重要保证，是施工程序中的一个重要环节。因此，施工准备工作必须实行统一领导、分工明确、落实到人，有计划、有步骤、分阶段地进行，并贯穿于整个施工过程的始终。

二、施工调查

若我公司中标，将立即组织人员对施工地区进行深入细致的施工调查，调查的主要内容如下：

1、收集当地水文、气象等有关资料，特别是灾害性天气如大风、大雪、暴雨、寒流等出现季节及危害程度，并提出防范措施；

2、了解当地资源和生活物资供应情况

（1）建筑材料的产地、产量、质量、规格、运输方式及单价情况；

（2）当地可租用房屋及租赁办法；

（3）可供施工用的电源、电压、电量及计费办法，是否需架设临时供电线路；

（4）可以利用的水源并测定水质和水量，以及设置引水、蓄水、输水等临时设施及管道布置等资料；

（5）了解当地医疗、主副食供应、日用品及燃料等供应情况。

三、技术准备

（1）主体工程开工前，会同设计单位进行技术交底。接桩后，要复核定位线，并在开工前进行施工贯通测量，建立施工测控网。

（2）对设计文件、图纸进行现场核对和复测，对存在的问题或与现场情况不符的应及时提请设计单位解决。同时，根据需要作出补充施工详图。

（3）根据施工调查资料、设计文件及建设单位要求，编写实施性施工组织设计，组织和指导施工。

合集下载

堤防工程施工方案(完整版)

堤防工程施工方案(完整版)

堤防工程施工方案

一、堤防工程

防洪堤布置原则

1、防洪堤堤线应与河势流向相适应，并与大洪水的主流线大致平行。一个河段堤防距离应大致相等，不宜突然放大或缩小；

2、堤线应力求平顺，各堤段平缓连接，不得采用折线或急弯；

3、堤防工程应尽可能利用现有堤防和有利地形，修筑在土质较好、比较稳定的滩岸上，留有适当宽度的滩地，尽可能避开软弱地基、深水地带、古河道、强透水地基；

4、堤线应布置在占压耕地、拆迁房屋等建筑物少的地带，避开文物遗址，利于防汛抢险和工程管理；

5、湖堤、海堤应尽可能避开强风或暴潮正面袭击，本工程为河堤。

（一）、 质量控制

1）一般规定

（1）堤身填筑之前，应进行填料碾压试验，优化相应的填筑压实参数。碾压试验的压实参数，主要为辅料厚度、碾压数遍、加水量等。铺土上层厚度，含水量，碾压机械及遍数经试验决定。

（2）施工中应严格控制填筑压实参数，并应按设计要求进行抽样检查。要按规范要求作好记录，并作好干容重现场控制管理图，干容重合格率不小于90%，不合格样的干容重不得低于设计干容重的98%，且不合格不得集中，应防止砾石过分集中形成架空现象。

（3）必须严格控制上堤材料质量，不合格者不应上堤。

（4）堤身填筑砂砾石料最大粒径为500mm。d＜0.1mm者含量应≤5%,d＜5mm者含量应控制在20%～30%之间。压实后的干容重为1.98t/m3（或待现场碾压后由设计、业主、监理、施工四方共同研究确定）。每层沿堤轴线纵向每50m长做一组（横向3个）干容重测试，不合格者要求再补压工作。

（5）块石砂砾石混合料碾压后干容重应不小于2.1t/m3。

2）堤防开挖

1、清理施工现场

除按图纸所示或监理工程师指示要保留的植被和保留物外，在用地范围内的所有树木、树墩、树根、灌木和垃圾应予清除运走。其中胸径大于15cm的树木，应根据监理工程师指示的长度锯成数段，在指定地点码放整齐。

原地面的表土、草皮，应按图纸所示或监理工程师指示的深度和范围清除，并运到指定地点备用或废弃。

堤防工程施工方案(2)

堤防工程施工方案(2)

堤防工程施工方案

四.主体工程施工方案与措施

1.土石方工程

1.1.测量放线

施工准备开始起即成立测量作业小组，由测量工程师专人负责测量放样工作。校对仪器测量，熟悉图纸资料，踏勘地形与了解标点的位置等，做好一切测量放样的准备工作。复核测量：在施工前，依据承包标段起始点和终止点之间的设计纵坡，复测实际长度、高差，并和相邻渠段进行高程、中心线衔接复核，测设施工控制网点，测量记录本及成果资料送交监理工程师核查；横断面的测量与绘制：根据施工图和控制网点，对渠道中心线、高程点、边坡线（边线）进行测量定线，测放每一断面的开口轮廓位置。施工中，要经常及时测放检查开挖衬砌（砌筑）断面的尺寸及渠道底部的高程、中心位置，并做好记录。完工后，要对渠道中心线、纵坡、高程、渠边坡（边线）进行全面测量复核，并绘制出渠道纵横断面图及平面图。

1.2.土石方开挖

渠道土方开挖采用1.0m3反铲挖掘机施工，人工配合削坡。自卸汽车将弃土运到邻近填方段作为夯填土料或按要求堆于弃土场。人工削坡由熟练工人完成，施工时先按设计断面制作专用模型，通过测量放线，将模型准确架设在渠道上，然后挂线，自上而下逐层削坡。削坡弃土人工直接弃至渠道外，小装载机配合自卸农用车将弃渣运至指定渣场，弃渣按合同要求整齐堆放并做好环保处理。

1.3.土方夯填 本工程土方夯填主要集中于渠系建筑物工程，填料尽量采用本渠段所挖可利用土料。土方夯填工程量较为分散，采取就近取土的办法，拟采用机械、人工摊铺土料，人工整平，以振动夯为主、人工辅助分层夯实。

土方夯填料质量必须符合设计要求，填筑前必须清除填筑基面的表层腐植土、草皮、树根、杂物，严格控制土料含水率达到或接近最优含水率，其偏差值应小于允许偏差值，填筑料的压实度要不小于95%。

2.砌体工程

2.1浆砌石施工流程

测量放样→基础整修→块石运输到位→选石料→砂浆拌制、运输→挡土墙砌筑→勾缝→养护。

2.2. 材料质量要求

堤防工程施工方案

堤防工程施工方案

堤防工程施工方案

堤防施工方案编制：

一、工程概况

本工程是XXX地区的一项重要基础设施建设，主要涉及堤防施工方案的编制。工程总长度为XXX公里，设计堤高为XXX米，设计防洪标准为XXX年一遇。

二、编制依据

本工程的编制依据主要包括相关法律法规、技术标准、设计文件、现场勘察报告、环境影响评价报告等。同时，还考虑了工程所处地理环境、气候条件以及施工现场的实际情况。

三、施工组织及平面布置

1、施工总平面布置依据、原则

本工程的施工总平面布置依据主要考虑了以下原则：

1）保证施工安全，确保工人和设备的安全；

2）保证施工质量，确保工程的稳定性和可靠性；

3）保证施工进度，尽可能缩短工期，提高施工效率。

2、施工总平面布置

根据上述原则，本工程的施工总平面布置分为三个部分：起点段、中间段和终点段。其中，起点段和终点段的施工区域较小，主要是进行连接工作和边坡修整。中间段的施工区域较大，需要进行大量的土方开挖和填筑工作。

3、具体布置

具体的施工布置方案将根据现场实际情况进行调整和优化，以保证施工的顺利进行。同时，还将采取一系列的措施，如加强现场管理、提高施工技术水平等，以确保工程质量和施工安全。

四、主要施工方案和技术措施

本工程的主要施工方案和技术措施包括：土方开挖、填筑、边坡修整、防渗措施、排水系统建设等。其中，土方开挖和填筑是本工程的重点工作，需要采取科学的施工方法和技术手段，以保证工程质量和进度。同时，还需要加强现场管理和安全监控，确保施工过程中不发生安全事故。

1.准备工作

在开始堤防施工之前，必须进行充分的准备工作。首先，需要对施工现场进行评估，确定施工所需的材料和设备，并制定详细的施工计划。其次，必须确保施工现场的安全，并采取必要的安全措施。最后，需要与当地政府和相关部门进行沟通，以确保施工符合当地的法规和标准。

2.施工排水

在堤防施工中，排水是一个非常重要的环节。首先，必须清除施工现场的积水，并确保施工区域的排水系统正常运行。其次，需要在施工过程中及时排除施工现场的雨水和地下水，以确保施工的顺利进行。最后，在施工完成后，需要对施工区域进行清理和恢复，以确保排水系统正常运行。

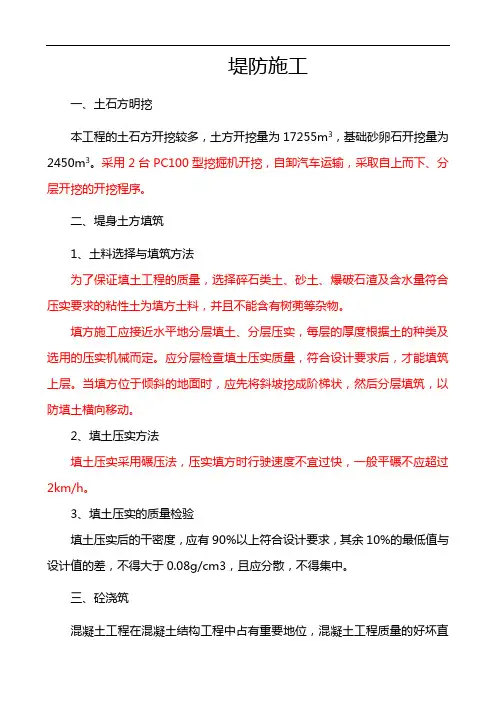

堤防施工方法

堤防施工方法

堤防施工

一、土石方明挖

本工程的土石方开挖较多，土方开挖量为17255m3，基础砂卵石开挖量为2450m3。采用2台PC100型挖掘机开挖，自卸汽车运输，采取自上而下、分层开挖的开挖程序。

二、堤身土方填筑

1、土料选择与填筑方法

为了保证填土工程的质量，选择碎石类土、砂土、爆破石渣及含水量符合压实要求的粘性土为填方土料，并且不能含有树蔸等杂物。

填方施工应接近水平地分层填土、分层压实，每层的厚度根据土的种类及选用的压实机械而定。应分层检查填土压实质量，符合设计要求后，才能填筑上层。当填方位于倾斜的地面时，应先将斜坡挖成阶梯状，然后分层填筑，以防填土横向移动。

2、填土压实方法

填土压实采用碾压法，压实填方时行驶速度不宜过快，一般平碾不应超过2km/h。

3、填土压实的质量检验

填土压实后的干密度，应有90%以上符合设计要求，其余10%的最低值与设计值的差，不得大于0.08g/cm3，且应分散，不得集中。

三、砼浇筑

混凝土工程在混凝土结构工程中占有重要地位，混凝土工程质量的好坏直

接影响到砼结构的承载力、耐久性与整体性。

1、混凝土制备

混凝土的施工配合比，应保证结构设计对混凝土强度等级及施工对混凝土和易性的要求，并应合理使用材料，必要时还应符合与使用环境相适应的耐久性如抗冻性、抗渗性等方面的要求。

2、混凝土的运输

根据工程项目的结构特点、混凝土的总运输量与每日所需的运输量、水平及垂直运输的距离、现有设备情况以及气候、地形、道路条件等因素进行综合考虑。在运输混凝土的工作中，混凝土应保持原有的均匀性，不发生离析现象；其塌落度应符合浇筑时所要求的塌落度值；混凝土从搅拌机中卸出后，应及早运至浇筑地点，不得因运输时间过长而影响混凝土在初凝前浇筑完毕，混凝土从搅拌机中卸出到浇筑完毕的延续时间不宜超过规定。

为了避免混凝土在运输过程中发生离析，混凝土的运输路线应尽量缩短，道路应平坦，车辆应行驶平稳。当混凝土从高处倾落时，其自由倾落高度不应超过2m。否则，应使其沿窜筒、溜槽或震动溜槽等下落，并应保持混凝土出口时的下落方向垂直。混凝土经运输后，如有离析现象，必须在浇筑前进行二次搅拌。
