混凝土检测方法

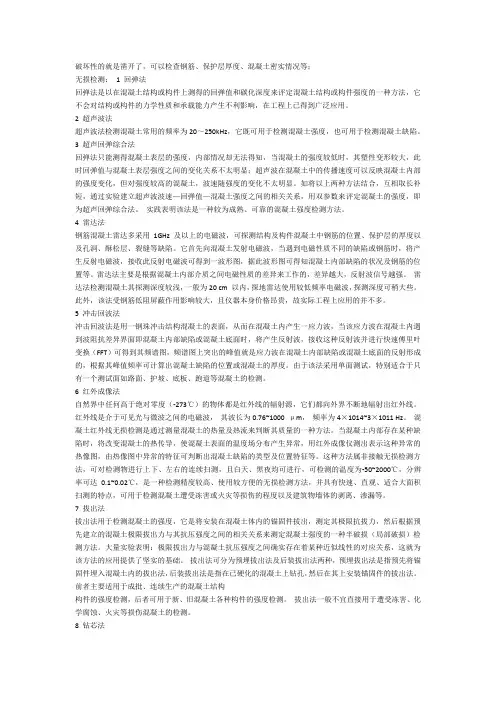

破坏性的就是凿开了，可以检查钢筋、保护层厚度、混凝土密实情况等；

无损检测： 1 回弹法

回弹法是以在混凝土结构或构件上测得的回弹值和碳化深度来评定混凝土结构或构件强度的一种方法，它不会对结构或构件的力学性质和承载能力产生不利影响，在工程上已得到广泛应用。

2 超声波法

超声波法检测混凝土常用的频率为20～250kHz，它既可用于检测混凝土强度，也可用于检测混凝土缺陷。

3 超声回弹综合法

回弹法只能测得混凝土表层的强度，内部情况却无法得知，当混凝土的强度较低时，其塑性变形较大，此时回弹值与混凝土表层强度之间的变化关系不太明显；超声波在混凝土中的传播速度可以反映混凝土内部的强度变化，但对强度较高的混凝土，波速随强度的变化不太明显。如将以上两种方法结合，互相取长补短，通过实验建立超声波波速—回弹值—混凝土强度之间的相关关系，用双参数来评定混凝土的强度，即为超声回弹综合法。 实践表明该法是一种较为成熟、可靠的混凝土强度检测方法。

4 雷达法

钢筋混凝土雷达多采用1GHz 及以上的电磁波，可探测结构及构件混凝土中钢筋的位置、保护层的厚度以及孔洞、酥松层、裂缝等缺陷。它首先向混凝土发射电磁波，当遇到电磁性质不同的缺陷或钢筋时，将产生反射电磁波，接收此反射电磁波可得到一波形图，据此波形图可得知混凝土内部缺陷的状况及钢筋的位置等。雷达法主要是根据混凝土内部介质之间电磁性质的差异来工作的，差异越大，反射波信号越强。 雷达法检测混凝土其探测深度较浅，一般为20 cm 以内，探地雷达使用较低频率电磁波，探测深度可稍大些。此外，该法受钢筋低阻屏蔽作用影响较大，且仪器本身价格昂贵，故实际工程上应用的并不多。

5 冲击回波法

冲击回波法是用一钢珠冲击结构混凝土的表面，从而在混凝土内产生一应力波，当该应力波在混凝土内遇到波阻抗差异界面即混凝土内部缺陷或混凝土底面时，将产生反射波，接收这种反射波并进行快速傅里叶变换（FFT）可得到其频谱图，频谱图上突出的峰值就是应力波在混凝土内部缺陷或混凝土底面的反射形成的，根据其峰值频率可计算出混凝土缺陷的位置或混凝土的厚度。由于该法采用单面测试，特别适合于只有一个测试面如路面、护坡、底板、跑道等混凝土的检测。

- 1 -

喷射混凝土质量检测方法

（一）抗压强度试验

1．检查试块的制作方法

（1）喷大板切割法

在施工的同时，将混凝土喷射在45cmx35cmxl2cm（可制成6块）或45cmx20cmx12cm（可制成3块）的模型内，在混凝土达到一定强度后，加工成10cmx10cmx10cm的立方体试块，在标准条件下养护至28d进行试验（精确到0.1MPa)

(2)凿方切割淡

在具有一定强度的支护上，用凿岩机打密徘钻孔，，取出长约35cm、宽约15cm的混凝上块，加工成10cmxl0cmxl0cm的立方体试块，在标准条件下养护至28d,进行试验（精确到0.1MPa）。

2．检查试块的数量

隧道（两车道隧道）每10延米，至少在拱部和边墙各取、组试样“，材料或配合比变更时另取一组，每组至少取3个试块进行抗压强度试验。

3．满足以下条件者为合格，否则为不合格。

（1）同批（指同一配合比）试块的抗压强度平均值，不低于设计强度或C20。

（2）任意一组试块抗压强度平均值不得低于设计强度的80％。

（3）同批试块为3～5组时，低于设计强度的试块组数不得多于1组；试块为（一16组时，不得多于两组；17组以上，不得多于总组数的15％。

（二）喷射混凝土厚度的检测

1.喷层厚度可用凿孔或激光断面仪、光带摄影等方法检查。

（2）检查断面数量。每口延米至少检查一个断面）再从拱顶中线起每隔2m凿孔检查一个点。

(3)每个断面拱、墙分别统计，全部检查孔处喷层厚度应有60％以上不小于设计厚度，平均厚度不得小于设计厚度，最小厚度不应小于设计厚度的1/2。在软弱破碎围岩地段，喷层厚度不应小于设计规定的最小厚度，钢筋网喷射混凝土的厚度不应小于6cm。

（三）喷射混凝土与园岩粘结强度试验

1.检查试块的制作方法

(1)成型试验法

在模型内放置面积为10cmX10cmx厚5cm且表面粗糙度近似于实际情况的岩块，用喷射混凝土掩埋。在混凝土达到一定强度后，加工成10cmxl0cmX10cm的立方体试块,在标准条件下养护至28d，用劈裂法进行试验。

混凝土检测方法

一、引言。

混凝土是建筑工程中常用的一种材料，其质量直接关系到工程的安全性和耐久性。因此，对混凝土进行有效的检测是非常重要的。本文将介绍几种常用的混凝土检测方法，希望能为相关领域的专业人士提供一些参考。

二、外观检测。

外观检测是最为简单直观的一种混凝土检测方法。通过观察混凝土表面的平整度、颜色和裂缝情况等，可以初步判断混凝土的质量。但这种方法只能提供一些表面信息，对于混凝土内部的质量情况并不能进行准确评估。

三、超声波检测。

超声波检测是一种非破坏性的混凝土检测方法，通过超声波在混凝土中的传播速度和衰减情况，可以间接反映混凝土的密实度和质量。这种方法操作简便，测试速度快，但对于混凝土中的裂缝和空洞等缺陷的检测能力有限。

四、钻芯检测。

钻芯检测是一种常用的混凝土质量评估方法，通过在混凝土中取芯样，然后对芯样进行实验室测试，可以得到混凝土的抗压强度、密实度等重要参数。这种方法能够提供较为准确的混凝土质量信息，但操作相对复杂，且对混凝土结构造成一定的破坏。

五、电阻率检测。

电阻率检测是一种针对混凝土中含水量的检测方法，通过测量混凝土中的电阻率，可以间接推断混凝土中的含水量情况。这种方法操作简单，但对于混凝土中其他质量参数的检测能力较弱。

六、磁探伤检测。

磁探伤检测是一种用于检测混凝土中钢筋质量的方法，通过在混凝土表面施加磁场，然后观察磁场的分布情况，可以判断混凝土中钢筋的质量状况。这种方法对于混凝土中的钢筋腐蚀和断裂等缺陷具有较好的检测能力。

七、结语。

综上所述，混凝土检测方法多种多样，每种方法都有其适用的场合和局限性。在实际工程中，我们可以根据具体情况选择合适的检测方法，以确保混凝土质量符合要求，从而保障工程的安全性和耐久性。希望本文介绍的混凝土检测方法能够对相关领域的专业人士有所帮助。

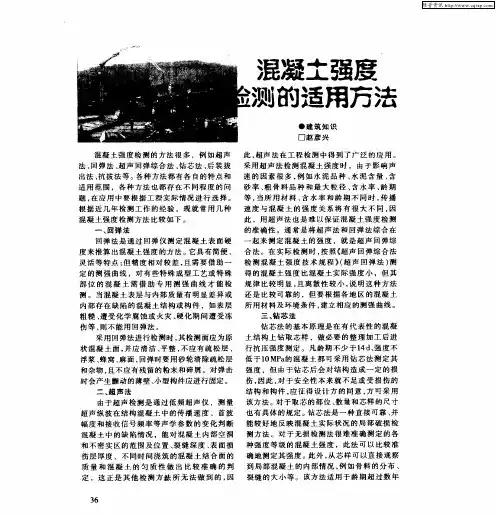

混凝土强度检测的方法很多，例如超声　法、回弹法、超声回弹综合法、钻芯法、后装拔　出法、抗拔法等。各种方法都有各自的特点和　适用范围，各种方法也都存在不同程度的问　题，在应用中要根据工程实际情况进行选择。　根据近几年检测工作的经验，现就常用几种　混凝土强度检测方法比较如下。　一、回弹法　回弹法是通过回弹仪测定混凝土表面硬　度来推算出混凝土强度的方法。它具有简便、　灵活等特点；但精度相对较差，且需要借助一　定的测强曲线，对有些特殊成型工艺或特殊　部位的混凝土需借助专用测强曲线才能检　测。当混凝土表层与内部质量有明显差异或　内部存在缺陷的混凝土结构或构件，如表层　粗糙、遭受化学腐蚀或火灾、硬化期间遭受冻　伤等，则不能用回弹法。　采用回弹法进行检测时，其检测面应为原　状混凝土面，并应清洁、平整，不应有疏松层、　浮浆、蜂窝、麻面，回弹时要用砂轮清除疏松层　和杂物，且不应有残留的粉末和碎屑。对弹击　时会产生颤动的薄壁、小型构件应进行固定。　二、超声法　由于超声检测是通过低频超声仪，测量　超声纵波在结构混凝土中的传播速度、首波　幅度和接收信号频率等声学参数的变化判断　混凝土中的缺陷情况，能对混凝土内部空洞　和不密实区的范围及位置、裂缝深度、表面损　伤层厚度、不同时间浇筑的混凝土结合面的　质量和混凝土的匀质性做出比较准确的判　定，这正是其他检测方法所无法做到的，因　混凝士强度　测的适用方法　●建筑知识　口赵彦兴　此，超声法在工程检测中得到了广泛的应用。　采用超声法检测混凝土强度时，由于影响声　速的因素很多，例如水泥品种、水泥含量、含　砂率、粗骨料品种和最大粒径、含水率、龄期　等，当所用材料、含水率和龄期不同时，传播　速度与混凝土的强度关系将有很大不同，因　此，用超声法也是难以保证混凝土强度检测　的准确性。通常是将超声法和回弹法综合在　一起来测定混凝土的强度，就是超声回弹综　合法。在实际检测时，按照《超声回弹综合法　检测混凝土强度技术规程》（超声回弹法）测　得的混凝土强度比混凝土实际强度小，但其　规律比较明显，且离散性较小，说明这种方法　还是比较可靠的，但要根据各地区的混凝土　所用材料及环境条件，建立相应的测强曲线。　三、钻芯法　钻芯法的基本原理是在有代表性的混凝　土结构上钻取芯样，做必要的整理加工后进　行抗压强度测定。凡龄期不少于１４ｄ、强度不　低于ｌ０ＭＰａ的混凝土都可采用钻芯法测定其　强度，但由于钻芯后会对结构造成一定的损　伤，因此，对于安全性本来就不足或受损伤的　结构和构件，应征得设计方的同意，方可采用　该方法。对于取芯的部位、数量和芯样的尺寸　也有具体的规定。钻芯法是一种直接可靠、并　能较好地反映混凝土实际状况的局部破损检　测方法。对于无损检测法很难准确测定的各　种强度等级的混凝土强度，此法可以比较准　确地测定其强度。此外，从芯样可以直接观察　到局部混凝土的内部情况，例如骨料的分布、
