汽车空调过滤器(CAF)性能与试验
- 格式：doc
- 大小：23.00 KB
- 文档页数：1

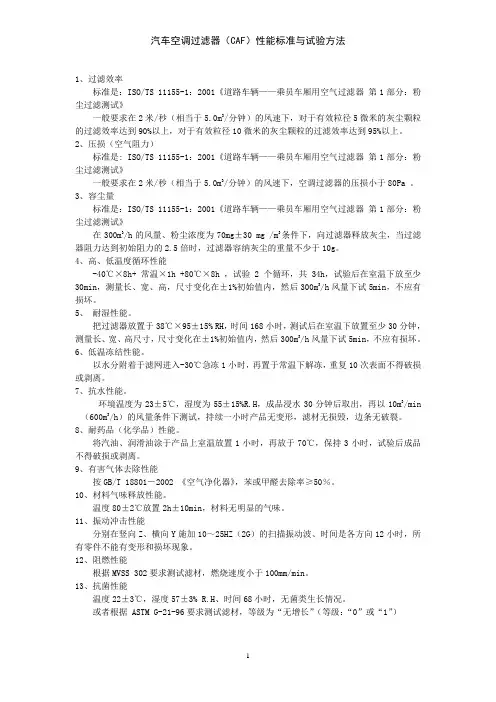

1 汽车空调过滤器（CAF）性能标准与试验方法
1、过滤效率
标准是：ISO/TS 11155-1：2001《道路车辆——乘员车厢用空气过滤器 第1部分：粉尘过滤测试》
一般要求在2米/秒（相当于5.0m3/分钟）的风速下，对于有效粒径5微米的灰尘颗粒的过滤效率达到90%以上，对于有效粒径10微米的灰尘颗粒的过滤效率达到95%以上。
2、压损（空气阻力）
标准是: ISO/TS 11155-1：2001《道路车辆——乘员车厢用空气过滤器 第1部分：粉尘过滤测试》
一般要求在2米/秒（相当于5.0m3/分钟）的风速下，空调过滤器的压损小于80Pa 。
3、容尘量
标准是：ISO/TS 11155-1：2001《道路车辆——乘员车厢用空气过滤器 第1部分：粉尘过滤测试》
在300m3/h的风量、粉尘浓度为70mg±30 mg /m3条件下，向过滤器释放灰尘，当过滤器阻力达到初始阻力的2.5倍时，过滤器容纳灰尘的重量不少于10g。
4、高、低温度循环性能
-40℃×8h+ 常温×1h +80℃×8h ，试验2个循环，共34h，试验后在室温下放至少30min，测量长、宽、高，尺寸变化在±1%初始值内，然后300m3/h风量下试5min，不应有损坏。
5、 耐湿性能。
把过滤器放置于38℃×95±15% RH，时间168小时，测试后在室温下放置至少30分钟，测量长、宽、高尺寸，尺寸变化在±1%初始值内，然后300m3/h风量下试5min，不应有损坏。
6、低温冻结性能。
以水分附着于滤网进入-30℃急冻1小时，再置于常温下解冻，重复10次表面不得破损或剥离。
7、抗水性能。
环境温度为23±5℃，湿度为55±15%R.H，成品浸水30分钟后取出，再以10m3/min（600m3/h）的风量条件下测试，持续一小时产品无变形，滤材无损毁，边条无破裂。
8、耐药品（化学品）性能。
将汽油、润滑油涂于产品上室温放置1小时，再放于70℃，保持3小时，试验后成品不得破损或剥离。
9、有害气体去除性能
按GB/T 18801－2002 《空气净化器》，苯或甲醛去除率≥50％。
10、材料气味释放性能。
温度80±2℃放置2h±10min，材料无明显的气味。
11、振动冲击性能
分别在竖向Z、横向Y施加10～25HZ（2G）的扫描振动波、时间是各方向12小时，所有零件不能有变形和损坏现象。
12、阻燃性能
根据MVSS 302要求测试滤材，燃烧速度小于100mm/min。
13、抗菌性能
温度22±3℃，湿度57±3% R.H、时间68小时，无菌类生长情况。
或者根据 ASTM G-21-96要求测试滤材，等级为“无增长”（等级：“0”或“1”）
