BIM建模标准

bim建模标准

BIM建模标准。

BIM（Building Information Modeling）建模是一种集成信息技术，通过建筑信息模型来实现建筑设计、施工和管理的过程。在BIM建模过程中，制定一套规范的标准对于保证建模质量、提高工作效率至关重要。本文将从BIM建模的基本原则、标准制定的重要性和具体的建模标准内容等方面进行介绍。

首先，BIM建模的基本原则包括一体化、协同化、全过程化和信息化。一体化是指将建筑设计、施工和管理等各个环节进行有机整合，形成一个统一的信息模型。协同化是指各相关方通过信息共享和协同工作，实现高效的沟通和协作。全过程化是指BIM建模覆盖建筑项目的全生命周期，从设计、施工到运营和维护都能够得到有效支持。信息化是指BIM建模所包含的信息应该是真实、准确、完整的，能够为建筑项目的各个阶段提供支持。

其次，制定BIM建模标准的重要性不言而喻。建立统一的BIM建模标准可以规范建模流程，保证建模质量，提高工作效率。同时，标准化的建模可以实现建模结果的可比性，方便不同项目之间的比较和借鉴，提高行业整体水平。另外，建模标准还可以促进BIM技术的推广和应用，为建筑行业的数字化转型提供有力支持。

具体的BIM建模标准内容包括但不限于以下几个方面。首先是建模软件的选择和使用规范，包括建模软件版本的统一、建模软件的参数设置、模型协同的规范等。其次是建模的基本原则和规范，包括模型的几何精度、构件的分类和命名规范、模型的坐标系和标高设置等。再次是模型的信息要求，包括建筑构件的材料、构件的属性、构件的数量和尺寸等。最后是模型的交付要求，包括模型的输出格式、模型的交付标准、模型的质量验收等。

总之，BIM建模标准的制定对于建筑行业的数字化转型具有重要意义。建立统一的建模标准可以规范建模流程，保证建模质量，提高工作效率。因此，建议各建筑设计单位、施工单位和管理单位根据自身实际情况，制定适合自己的BIM建模标准，推动BIM技术在建筑行业的广泛应用。

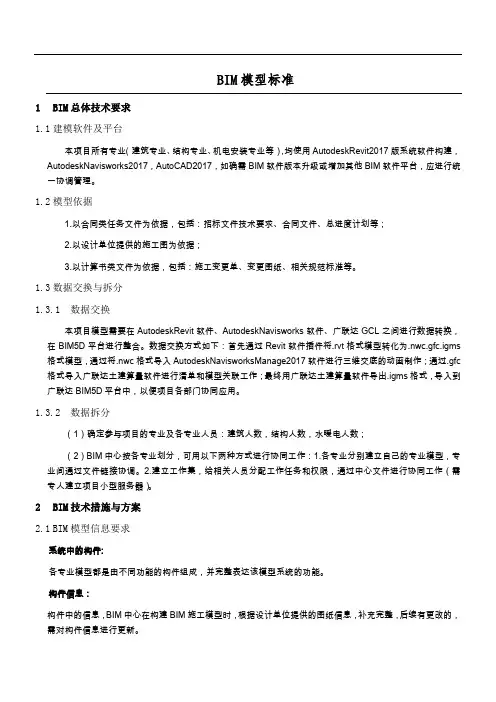

BIM模型标准

1 BIM总体技术要求

1.1 建模软件及平台

本项目所有专业（建筑专业、结构专业、机电安装专业等），均使用AutodeskRevit2017版系统软件构建，AutodeskNavisworks2017，AutoCAD2017，如确需BIM软件版本升级或增加其他BIM软件平台，应进行统一协调管理。

1.2 模型依据

1.以合同类任务文件为依据，包括：招标文件技术要求、合同文件、总进度计划等；

2.以设计单位提供的施工图为依据；

3.以计算书类文件为依据，包括：施工变更单、变更图纸、相关规范标准等。

1.3 数据交换与拆分

1.3.1 数据交换

本项目模型需要在AutodeskRevit软件、AutodeskNavisworks软件、广联达GCL之间进行数据转换，在BIM5D平台进行整合。数据交换方式如下：首先通过Revit软件插件将.rvt格式模型转化为.nwc.gfc.igms格式模型，通过将.nwc格式导入AutodeskNavisworksManage2017软件进行三维交底的动画制作；通过.gfc格式导入广联达土建算量软件进行清单和模型关联工作；最终用广联达土建算量软件导出.igms格式，导入到广联达BIM5D平台中，以便项目各部门协同应用。

1.3.2 数据拆分

（1）确定参与项目的专业及各专业人员：建筑人数，结构人数，水暖电人数；

（2）BIM中心按各专业划分，可用以下两种方式进行协同工作：1.各专业分别建立自己的专业模型，专业间通过文件链接协调。2.建立工作集，给相关人员分配工作任务和权限，通过中心文件进行协同工作（需专人建立项目小型服务器）。

2 BIM技术措施与方案

2.1 BIM模型信息要求

系统中的构件:

各专业模型都是由不同功能的构件组成，并完整表达该模型系统的功能。

构件信息：

构件中的信息，BIM中心在构建BIM施工模型时，根据设计单位提供的图纸信息，补充完整，后续有更改的，需对构件信息进行更新。

bim建模精度等级的分级

BIM建模精度等级分为多个级别。在中国建筑设计行业标准中，常用的分级标准为五级，分别为A级、B级、C级、D级和E级。

A级精度是最高的，适用于专业和高度要求的建筑项目。在A级精度下，建模精度能够达到0.1mm级别，并且需要包含完整的建筑构件形态和细节。

B级精度适用于中等要求的建筑项目。在B级精度下，建模精度能够达到1mm级别，并且需要包含大部分的建筑构件形态和细节。

C级精度适用于一般要求的建筑项目。在C级精度下，建模精度能够达到5mm级别，并且需要包含主要的建筑构件形态和细节。

D级精度适用于较低要求的建筑项目。在D级精度下，建模精度能够达到10mm级别，并且需要包含基本的建筑构件形态和细节。

E级精度为最低要求，适用于简单的建筑项目。在E级精度下，建模精度能够达到20mm级别，并且需要包含简单的建筑构件形态和细节。

以上是BIM建模精度等级的分级标准，根据不同项目的要求和需求，选择适当的精度等级可以提高建模质量和效率。

bim建模及验收标准

BIM建模及验收标准。

BIM（Building Information Modeling）建模是一种基于数字化技术的建筑设计与管理方法，它能够帮助建筑行业实现信息共享、提高工作效率、降低成本、提高设计质量等多种优势。在BIM建模的过程中，验收标准是非常重要的，它能够保证建模的准确性和可靠性，同时也为后续的施工、运营和维护提供了重要参考。本文将从BIM建模和验收标准两个方面进行详细介绍。

首先，BIM建模应该具备的特点和要求包括但不限于以下几点：

1. 信息共享，BIM建模需要将建筑设计、结构设计、设备设计、施工工艺等多个领域的信息进行整合和共享，以实现全生命周期的信息管理。

2. 三维模型，BIM建模需要生成真实、精确的三维模型，以便于各个相关方对建筑的设计、施工和运营进行全方位的理解和协作。

3. 数据一致性，BIM建模需要保证各个模型之间数据的一致性，确保设计的完整性和准确性。

4. 可视化，BIM建模需要能够实现对建筑各个方面的可视化呈现，包括结构、设备、管线等，以便于设计师和施工人员进行深入理解和分析。

其次，BIM建模的验收标准应该包括但不限于以下几点：

1. 模型准确性，验收标准应该明确模型的准确性要求，包括尺寸、比例、位置等方面的精度要求。

2. 数据一致性，验收标准需要检查模型中各个部分的数据一致性，确保设计的完整性和准确性。 3. 可视化效果，验收标准需要对模型的可视化效果进行评估，包括逼真程度、细节表现等方面的要求。

4. 协同性，验收标准需要考虑模型在不同软件平台上的协同性，确保各个相关方能够对模型进行有效的协作和交流。

5. 可操作性，验收标准需要考虑模型在实际操作中的可行性，包括模型的导航、查看、编辑等方面的要求。

总结来说，BIM建模及验收标准是建筑行业实现数字化转型的重要环节，它能够帮助建筑行业实现信息共享、提高工作效率、降低成本、提高设计质量等多种优势。因此，建筑行业的相关从业人员需要深入理解BIM建模及验收标准的要求，不断提升自身的技术水平和工作质量，以推动建筑行业的可持续发展和创新。
