环氧地坪施工方法

Q/WHKS 备案号：220315S-2016 有效期至：2020年12月31日

武汉开思新材料有限公司企业标准

Q/WHKS0076S-2016

环氧地坪施工标准

2016-12-31发布 2017-08-01实施

武汉开思新材料有限公司发布 Q/WHKS0076S-2016

1 目 次

目 次 ............................................................................................................................. 1

前 言 ................................................................................................................................ 2

第一章 总则 ..................................................................................................................... 3

第二章 材料 ..................................................................................................................... 4

第三章 设计 ..................................................................................................................... 5

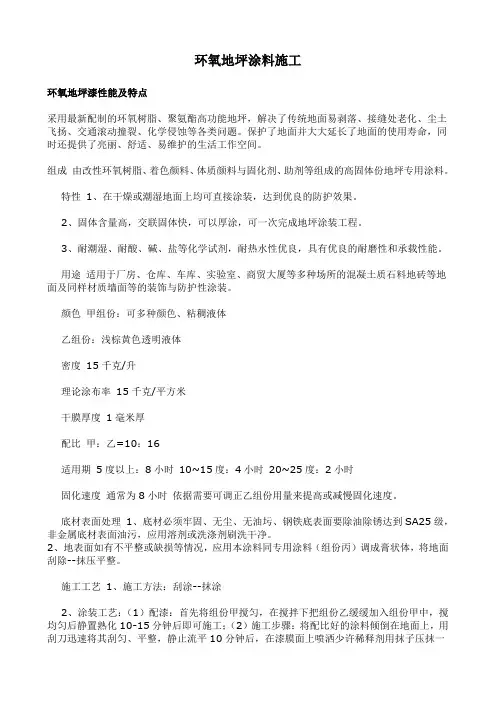

环氧地坪涂料施工

环氧地坪漆性能及特点

采用最新配制的环氧树脂、聚氨酯高功能地坪，解决了传统地面易剥落、接缝处老化、尘土飞扬、交通滚动撞裂、化学侵蚀等各类问题。保护了地面并大大延长了地面的使用寿命，同时还提供了亮丽、舒适、易维护的生活工作空间。

组成 由改性环氧树脂、着色颜料、体质颜料与固化剂、助剂等组成的高固体份地坪专用涂料。

特性 1、在干燥或潮湿地面上均可直接涂装，达到优良的防护效果。

2、固体含量高，交联固体快，可以厚涂，可一次完成地坪涂装工程。

3、耐潮湿、耐酸、碱、盐等化学试剂，耐热水性优良，具有优良的耐磨性和承载性能。

用途 适用于厂房、仓库、车库、实验室、商贸大厦等多种场所的混凝土质石料地砖等地面及同样材质墙面等的装饰与防护性涂装。

颜色 甲组份：可多种颜色、粘稠液体

乙组份：浅棕黄色透明液体

密度 15千克/升

理论涂布率 15千克/平方米

干膜厚度 1毫米厚

配比 甲：乙=10：16

适用期 5度以上：8小时 10~15度：4小时 20~25度：2小时

固化速度 通常为8小时 依据需要可调正乙组份用量来提高或减慢固化速度。

底材表面处理 1、底材必须牢固、无尘、无油圬、钢铁底表面要除油除锈达到SA25级，非金属底材表面油污，应用溶剂或洗涤剂刷洗干净。

2、地表面如有不平整或缺损等情况，应用本涂料同专用涂料（组份丙）调成膏状体，将地面刮除--抹压平整。

施工工艺 1、施工方法：刮涂--抹涂

2、涂装工艺：（1）配漆：首先将组份甲搅匀，在搅拌下把组份乙缓缓加入组份甲中，搅均匀后静置熟化10-15分钟后即可施工；（2）施工步骤：将配比好的涂料倾倒在地面上，用刮刀迅速将其刮匀、平整，静止流平10分钟后，在漆膜面上喷洒少许稀释剂用抹子压抹一遍，令其更加平整光滑；如需防滑效果，可在漆膜上面均匀撒一层黄沙或金钢砂，用抹子轻轻拍平，待漆膜实干后，上面再薄薄涂一层本涂料涂装即全部完成。保养一周后即可使用。

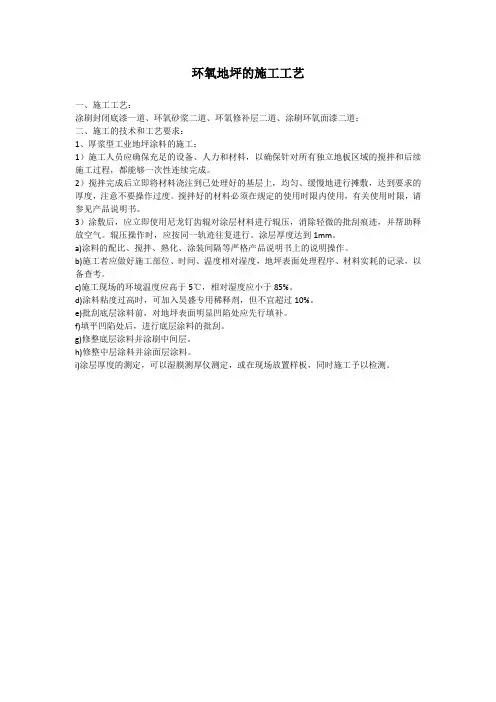

环氧地坪的施工工艺

一、施工工艺：

涂刷封闭底漆一道、环氧砂浆二道、环氧修补层二道、涂刷环氧面漆二道；

二、施工的技术和工艺要求：

1、厚浆型工业地坪涂料的施工：

1）施工人员应确保充足的设备、人力和材料，以确保针对所有独立地板区域的搅拌和后续施工过程，都能够一次性连续完成。

2）搅拌完成后立即将材料浇注到已处理好的基层上，均匀、缓慢地进行摊敷，达到要求的厚度，注意不要操作过度。搅拌好的材料必须在规定的使用时限内使用，有关使用时限，请参见产品说明书。

3）涂敷后，应立即使用尼龙钉齿辊对涂层材料进行辊压，消除轻微的批刮痕迹，并帮助释放空气。辊压操作时，应按同一轨迹往复进行。涂层厚度达到1mm。

a)涂料的配比、搅拌、熟化、涂装间隔等严格产品说明书上的说明操作。

b)施工者应做好施工部位、时间、温度相对湿度，地坪表面处理程序、材料实耗的记录，以备查考。

c)施工现场的环境温度应高于5℃，相对湿度应小于85%。

d)涂料粘度过高时，可加入昊盛专用稀释剂，但不宜超过10%。

e)批刮底层涂料前，对地坪表面明显凹陷处应先行填补。

f)填平凹陷处后，进行底层涂料的批刮。

g)修整底层涂料并涂刷中间层。

h)修整中层涂料并涂面层涂料。

i)涂层厚度的测定，可以湿膜测厚仪测定，或在现场放置样板，同时施工予以检测。

液态固化剂地坪标准施工工艺

一、施工工序

1、倒洒固化剂A剂

1.1推匀并浸泡、渗透，保持地面湿润；

1.2磨洗机装100-300号金刚石，对地面进行打磨，不少于5遍，打磨期间保持地面湿润；

1.3 渗透3个小时后，用吸水机吸干多余的A剂；

1.4 晾干至少1天。

2、倒洒固化剂B剂（第一遍）

2.1推匀并浸泡、渗透，保持地面湿润；

2.2磨洗机装500-1000号金刚石，对地面进行打磨，不少于7遍，打磨期间保持地面湿润；

2.3 渗透3个小时后，用吸水机吸干多余的B剂；

2.4 晾干至少1天。

3、倒洒固化剂B剂（第二遍）

变电所环氧地坪做法

变电所环氧地坪是指在变电所内部使用的一种地面装饰材料，它采用环氧树脂作为基材，经过特殊处理后形成一种坚硬、耐磨、耐腐蚀、易清洁的地面涂层。本文将介绍变电所环氧地坪的做法及其优势。

一、环氧地坪的施工方法

1. 准备工作

在施工前，首先要对变电所的地面进行清洁和处理。清除地面上的杂物、灰尘和油污，并修补地面上的裂缝和坑洞。

2. 基础处理

处理地面基础是保证环氧地坪施工质量的重要环节。首先要确保地面的平整度和强度，可以采用打磨、修补等方法进行处理。然后要进行地面的防潮处理，以防止地面潮湿对环氧地坪的影响。

3. 底涂施工

首先要将环氧底涂涂料均匀地涂抹在地面上，形成一层均匀的底膜。底涂涂料具有良好的附着力和渗透性，可以有效地增强环氧地坪的附着力和耐磨性。

4. 中涂施工

待底涂干燥后，可以进行中涂施工。中涂涂料可以增加环氧地坪的耐磨性、耐腐蚀性和美观性。施工时要注意涂料的均匀性和厚度的控制，以免影响地坪的质量。

5. 面涂施工

中涂干燥后，可以进行面涂施工。面涂涂料是环氧地坪的最后一道工序，负责地坪的美观和保护。施工时要注意涂料的均匀性和厚度的控制，以免影响地坪的质量。

6. 养护

施工完成后，要对环氧地坪进行养护。养护期间要避免重物碰撞和水浸泡，以免影响地坪的质量和使用寿命。

二、环氧地坪的优势

1. 耐磨性好

环氧地坪具有优异的耐磨性，能够承受高强度的机械冲击和摩擦。在变电所这种需要经常搬运设备和机械的场所，环氧地坪能够有效地防止地面磨损和破损。

2. 耐腐蚀性强

环氧地坪具有良好的耐腐蚀性，能够抵御酸、碱、盐和一些化学物质的侵蚀。在变电所这种易受化学物质腐蚀的环境中，环氧地坪能够为地面提供有效的保护。

3. 易清洁 环氧地坪表面光滑平整，不会积聚灰尘和污垢，只需用清水或中性清洁剂进行清洁即可。在变电所这种需要保持清洁的场所，环氧地坪能够减少清洁工作的频率和强度。

4. 美观耐用
