振动检测标准

一、范围

本标准规定了振动检测的方法、仪器要求、安全要求以及测试结果处理等方面的内容。本标准适用于机械、土木等领域的振动检测工作。

二、规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 7573-2009 液压泵、液压马达和液压缸噪声的测量工程法

三、术语和定义

本标准采用以下术语和定义：

1. 振动vibration：物体或物体的一部分沿直线或曲线反复或连续离开其平衡位置的运动。

2. 振幅amplitude：振动物体离开平衡位置的最大距离。

3. 频率frequency：单位时间内振动的次数，单位为Hz（赫兹）。

4. 加速度acceleration：单位时间内速度的变化量，单位为m/s²（米/秒²）。

5. 速度velocity：物体在单位时间内所经过的距离，单位为m/s（米/秒）。

6. 位移displacement：物体在振动过程中从平衡位置到任一瞬间的距离。

7. 周期period：振动完成一次所需要的时间，单位为s（秒）。

四、检测方法

1. 直接测量法：通过直接测量振动物体的运动参数（如振幅、频率、加速度、速度等）来评价其振动特性。

2. 间接测量法：通过测量与振动相关的其他物理量（如噪声、应变、位移等），结合相关公式计算出振动物体的运动参数。

3. 共振解调法：通过测量系统的共振频率和阻尼比等参数，结合系统本身的特性，推断出振动物体的振动特性。

4. 数字信号处理法：通过对采集到的数字信号进行时域、频域等分析处理，提取出振动物体的振动特性。 五、仪器要求

1. 测量仪器应符合国家相关标准要求，并经过法定计量机构检验合格。

2. 测量仪器应具有良好的稳定性和重复性，能够满足振动检测的精度要求。

3. 测量仪器应能够适应不同的环境条件，如温度、湿度、压力等，以保证测量结果的准确性。

4. 测量仪器应具有简单易用的操作界面，以便于操作和使用。

5. 测量仪器应具有良好的抗干扰能力和防震性能，以避免外部因素对测量结果的影响。

6. 对于大型或重型振动设备，应配备相应的安全防护装置，以确保操作人员的安全。

7. 对于涉及高精度测量的振动设备，应配备相应的温度控制装置，以确保测量结果的准确性。

合集下载

振动标准

振动标准

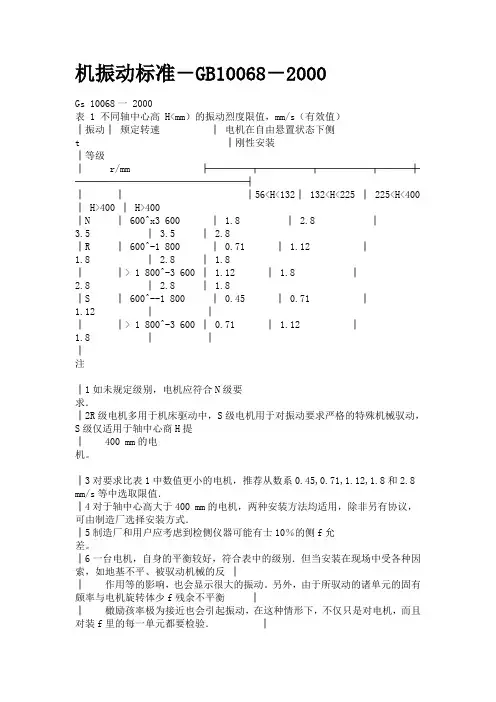

机振动标准－GB10068－2000

Gs 10068一 2000

表 1 不同轴中心高 H

│振动│ 颊定转速 │ 电机在自由悬置状态下侧t │刚性安装

│等级│ r/mm ├────┬─────┬─────┬───┼─────────────────┤

│ │ │56

│ H>400 │ H>400

│N │ 600^x3 600 │ 1.8 │ 2.8 │

3.5 │ 3.5 │ 2.8

│R │ 600^-1 800 │ 0.71 │ 1.12 │

1.8 │ 2.8 │ 1.8

│ │> 1 800^-3 600 │ 1.12 │ 1.8 │

2.8 │ 2.8 │ 1.8

│S │ 600^--1 800 │ 0.45 │ 0.71 │

1.12 │ │

│ │> 1 800^-3 600 │ 0.71 │ 1.12 │

1.8 │ │

│注

│1如未规定级别，电机应符合N级要求．

│2R级电机多用于机床驱动中，S级电机用于对振动要求严格的特殊机械驭动，S级仅适用于轴中心商H提

│ 400 mm的电机。

│3对要求比表1中数值更小的电机，推荐从数系0.45,0.71,1.12,1.8和2.8

汽车振动试验标准

汽车振动试验标准

汽车振动试验标准

汽车振动试验标准

一、振动源

汽车振动试验的振动源可以是激振器、振动台、振动发生器、地震模拟振动台等。

二、振动频率范围

振动试验的频率范围应根据具体试验的要求而定，一般情况下，振动试验的频率范围为2～500Hz。

三、振动加速度

汽车振动试验的振动加速度应符合相应的标准要求，一般情况下，振动加速度不应超过20g。

四、振动位移

汽车振动试验的振动位移应符合相应的标准要求，一般情况下，振动位移不应超过5mm。

五、振动速度 汽车振动试验的振动速度应符合相应的标准要求，一般情况下，振动速度不应超过2mm/s。

六、电磁振动

汽车振动试验中的电磁振动应符合相应的电磁兼容性标准要求。

七、环境适应性测试

汽车振动试验的环境适应性测试应包括温度、湿度、压力、加速度等参数的测试。

八、可靠性测试

汽车振动试验的可靠性测试应包括抗冲击性、抗疲劳性等方面的测试。

九、人机接口及安全性测试

汽车振动试验的人机接口及安全性测试应包括座椅、仪表板、安全带等部件的安全性测试。

十、试验程序及方法

汽车振动试验的试验程序及方法应包括试验前的准备、试验中的操作步骤、试验后的处理等。 十一、试验记录与报告

汽车振动试验的试验记录与报告应包括试验数据记录、数据处理、结果分析等。

十二、试验设备与场地要求

汽车振动试验的试验设备与场地要求应包括设备的质量、精度、安全等方面的要求，以及场地的温度、湿度、清洁度等方面的要求。

十三、安全防护措施

汽车振动试验的安全防护措施应包括工作人员的安全防护、设备的安全防护、场地的安全防护等方面的措施。

十四、数据分析和解读

在完成振动试验后，需要对收集到的数据进行深入的分析和解读。这包括对振动数据的频率、振幅、相位等进行详细的研究，并与汽车的设计参数和性能要求进行对比，以评估汽车的振动性能是否满足设计要求。

数据分析应使用专业的工具和方法，如快速傅里叶变换（FFT）等，以准确地提取和解析数据中的特征信息。同时，应结合汽车的实际运行状态和环境条件，对数据进行合理的解读和评估。 十五、改进和优化建议

振动试验标准

振动试验标准

Vib-Vib-022 1 中华人民共和国国家标准

电工电子产品环境试验设备

基本参数检定方法

振动（正弦）试验用电动振动台

Inspection methods for basic parameters

Of environmetal testing equipments

For electric and electronic products

Electrodynamic vibrating type machines

For vibration (sinusoidal)test

本标准规定了按GB 2423.10《电工电子产品基本环境试验规程 试验FC:振动(正统)试验方法》

进行振动试验用电动振动台系统（以下简称振动台）基本参数的检定方法。

振动台由振动台台体、激磁电源、功率放大器、控制和测量装置、水平工作台（当试验系统需要时）组成。

1检定参数

1．1 额定参数

1．1．1 推力

1．1．2 频率范围

a． 空载频率范围；

b． 满载频率范围。

1．1．3 载荷

a． 最大载菏；

b． 负载偏心矩；

c． 水平负载矩；

d． 最大抗颠力矩（当带有水平工作台时）。

1．1．4 振动幅值

a． 空载最大加速度幅值；

b． 满载最大加速度幅值；

c． 最大速度幅值；

d． 最大位移幅值。

1．2 加速度波形失真度

1．3 横向振动

1．4 台面加速度幅值均匀度

1．5 频率指示误差

1．6 频率稳定度

1．7 振幅指示误差

1．8 本底噪声加速度

国家标准局1985-04-07发布 1986-01-01实施

UDC 621.3

.002.6-79

:534.6

GB 5170.14—85 Vib-Vib-022 2 GB 5170.14——85

振动监测参数及标准

振动监测参数及标准

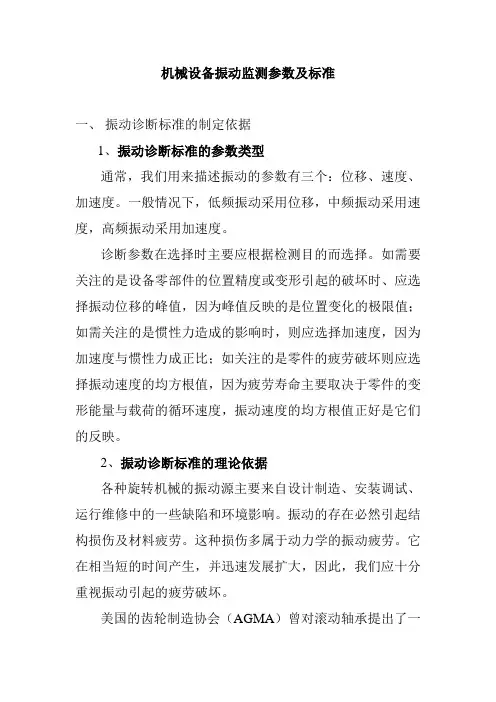

机械设备振动监测参数及标准

一、 振动诊断标准的制定依据

1、振动诊断标准的参数类型

通常，我们用来描述振动的参数有三个：位移、速度、加速度。一般情况下，低频振动采用位移，中频振动采用速度，高频振动采用加速度。

诊断参数在选择时主要应根据检测目的而选择。如需要关注的是设备零部件的位置精度或变形引起的破坏时、应选择振动位移的峰值，因为峰值反映的是位置变化的极限值；如需关注的是惯性力造成的影响时，则应选择加速度，因为加速度与惯性力成正比；如关注的是零件的疲劳破坏则应选择振动速度的均方根值，因为疲劳寿命主要取决于零件的变形能量与载荷的循环速度，振动速度的均方根值正好是它们的反映。

2、振动诊断标准的理论依据

各种旋转机械的振动源主要来自设计制造、安装调试、运行维修中的一些缺陷和环境影响。振动的存在必然引起结构损伤及材料疲劳。这种损伤多属于动力学的振动疲劳。它在相当短的时间产生，并迅速发展扩大，因此，我们应十分重视振动引起的疲劳破坏。

美国的齿轮制造协会（AGMA）曾对滚动轴承提出了一条机械发生振动时的预防损伤曲线，如下图所示。

图中可见，在低频区（10Hz以下），是以位移作为振动标准，中频（10~1000Hz）是以速度作为振动标准，而在高频区（1KHz以上）则以加速度作为振动标准。

理论证明，振动部件的疲劳与振动速度成正比，而振动所产生的能量与振动的平方成正比。由于能量传递的结果造成了磨损好其他缺陷，因此，在振动诊断判定标准中，是以速度为准比较适宜。

而对于低频振动，，主要应考虑由于位移造成的破坏，其实质是疲劳强度的破坏，而非能量性的破坏。但对于1KHz以上的高频振动，则主要考虑冲击脉冲以及原件共振的影响。

3、振动诊断标准的分类 位移恒定 一定的速度 加速度恒定 根据标准制定方法的不同，振动诊断标准通常分为三类。

1）绝对判断标准

它是根据对某类设备长期使用、观察、维修与测试后的经验总结，并在规定了正确的方法后制定的，在使用时必须掌握标准的适用范围和测定方法。目前应用较广的振动标准有：
