氢氧化镁

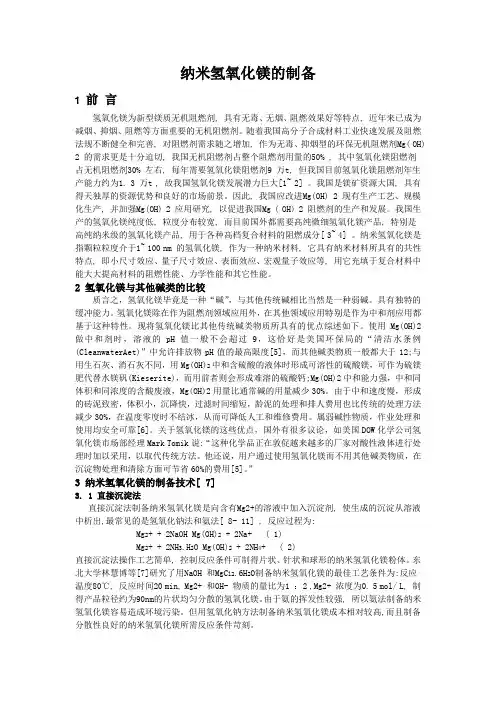

纳米氢氧化镁的制备

1 前 言

氢氧化镁为新型镁质无机阻燃剂, 具有无毒、无烟、阻燃效果好等特点, 近年来已成为减烟、抑烟、阻燃等方面重要的无机阻燃剂。随着我国高分子合成材料工业快速发展及阻燃法规不断健全和完善, 对阻燃剂需求随之增加, 作为无毒、抑烟型的环保无机阻燃剂Mg( OH)

2 的需求更是十分迫切, 我国无机阻燃剂占整个阻燃剂用量的50% , 其中氢氧化镁阻燃剂占无机阻燃剂30% 左右, 每年需要氢氧化镁阻燃剂9 万t, 但我国目前氢氧化镁阻燃剂年生产能力约为1. 3 万t , 故我国氢氧化镁发展潜力巨大[1~ 2] 。我国是镁矿资源大国, 具有得天独厚的资源优势和良好的市场前景。因此, 我国应改进Mg(OH) 2 现有生产工艺、规模化生产, 并加强Mg(OH) 2 应用研究, 以促进我国Mg ( OH) 2 阻燃剂的生产和发展。我国生产的氢氧化镁纯度低, 粒度分布较宽, 而目前国外都需要高纯微细氢氧化镁产品, 特别是高纯纳米级的氢氧化镁产品, 用于各种高档复合材料的阻燃成分[ 3~ 4] 。纳米氢氧化镁是指颗粒粒度介于1~ 100 nm 的氢氧化镁, 作为一种纳米材料, 它具有纳米材料所具有的共性特点, 即小尺寸效应、量子尺寸效应、表面效应、宏观量子效应等, 用它充填于复合材料中能大大提高材料的阻燃性能、力学性能和其它性能。

2 氢氧化镁与其他碱类的比较

质言之，氢氧化镁毕竟是一种“碱”，与其他传统碱相比当然是一种弱碱。具有独特的缓冲能力。氢氧化镁除在作为阻燃剂领域应用外，在其他领域应用特别是作为中和剂应用都基于这种特性。现将氢氧化镁比其他传统碱类物质所具有的优点综述如下。使用Mg(OH)2做中和剂时，溶液的pH值一般不会超过9，这恰好是美国环保局的“清洁水条例(CleanwaterAet)”中允许排放物pH值的最高限度[5]，而其他碱类物质一般都大于12;与用生石灰、消石灰不同，用Mg(OH)2中和含硫酸的液体时形成可溶性的硫酸镁，可作为硫镁肥代替水镁矾(Kieserite)，而用前者则会形成难溶的硫酸钙;Mg(OH)2中和能力强，中和同体积和同浓度的含酸废液，Mg(OH)2用量比通常碱的用量减少30%。由于中和速度慢，形成的砖泥致密，体积小，沉降快，过滤时间缩短，龄泥的处理和排人费用也比传统的处理方法减少30%，在温度零度时不结冰，从而可降低人工和维修费用。属弱碱性物质，作业处理和使用均安全可靠[6]。关于氢氧化镁的这些优点，国外有很多议论，如美国DOW化学公司氢氧化镁市场部经理Mark Tomik说:“这种化学品正在敦促越来越多的厂家对酸性液体进行处理时加以采用，以取代传统方法。他还说，用户通过使用氢氧化镁而不用其他碱类物质，在沉淀物处理和清除方面可节省60%的费用[5]。”

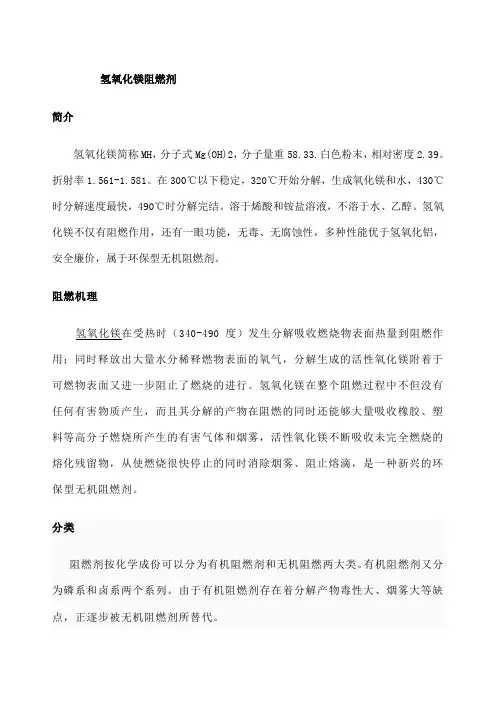

氢氧化镁阻燃剂

简介

氢氧化镁简称MH，分子式Mg(OH)2，分子量重58.33.白色粉末，相对密度2.39。折射率1.561-1.581。在300℃以下稳定，320℃开始分解，生成氧化镁和水，430℃时分解速度最快，490℃时分解完结。溶于烯酸和铵盐溶液，不溶于水、乙醇。氢氧化镁不仅有阻燃作用，还有一眼功能，无毒、无腐蚀性，多种性能优于氢氧化铝，安全廉价，属于环保型无机阻燃剂。

阻燃机理

氢氧化镁在受热时（340-490度）发生分解吸收燃烧物表面热量到阻燃作用；同时释放出大量水分稀释燃物表面的氧气，分解生成的活性氧化镁附着于可燃物表面又进一步阻止了燃烧的进行。氢氧化镁在整个阻燃过程中不但没有任何有害物质产生，而且其分解的产物在阻燃的同时还能够大量吸收橡胶、塑料等高分子燃烧所产生的有害气体和烟雾，活性氧化镁不断吸收未完全燃烧的熔化残留物，从使燃烧很快停止的同时消除烟雾、阻止熔滴，是一种新兴的环保型无机阻燃剂。

分类

阻燃剂按化学成份可以分为有机阻燃剂和无机阻燃两大类。有机阻燃剂又分为磷系和卤系两个系列。由于有机阻燃剂存在着分解产物毒性大、烟雾大等缺点，正逐步被无机阻燃剂所替代。 无机阻燃剂主要品种有氢氧化铝、氢氧化镁、红磷、氧化锑、氧化锡、氧化钼、钼酸铵、硼酸锌等，其中以氢氧化铝和氢氧化镁因分解吸热量大，并产生H2O可起到隔绝空气作用，其分解后氧化物又是耐高温物质，故二种阻燃剂不仅可起到阻燃作用，而且可以起到填充作用，它所具有不产生腐蚀性卤气及有害气体、不挥发、效果持久、无毒、无烟、不滴等特点。

活性氢氧化镁：活性氢氧化镁阻燃剂，广泛应用于橡胶、化工、建材、塑料（聚丙烯、聚乙烯、聚氯乙烯、三元乙丙橡胶）及电子、不饱和聚酯和油漆、涂料等高分子材料中，特别是对矿用导风筒涂覆布、PVC整芯运输带、阻燃胶板、蓬布、PVC电线电缆料、矿用电缆护套、电缆附件的阻燃、消烟抗静电，可代替氢氧化铝，具有优良的阻燃效果。

氢氧化镁含量测定方法

氢氧化镁作为一种重要的化工原料，广泛应用于制药、塑料、橡胶等行业。在其生产和应用过程中，准确测定氢氧化镁的含量具有重要意义。本文将详细介绍几种常见的氢氧化镁含量测定方法，以供参考。

氢氧化镁含量测定方法有以下几种：

1.滴定法

滴定法是一种经典的氢氧化镁含量测定方法，主要包括硫酸滴定法和盐酸滴定法。

（1）硫酸滴定法：将氢氧化镁样品与稀硫酸反应，生成硫酸镁和水。反应结束后，用氢氧化钠标准溶液回滴过量的硫酸，根据消耗的氢氧化钠溶液体积计算氢氧化镁含量。

（2）盐酸滴定法：将氢氧化镁样品与盐酸反应，生成氯化镁和水。反应结束后，用氢氧化钠标准溶液滴定剩余的盐酸，根据消耗的氢氧化钠溶液体积计算氢氧化镁含量。

2.热量法

热量法是一种基于化学反应放热的原理测定氢氧化镁含量的方法。将氢氧化镁样品与已知浓度的盐酸反应，测定反应放出的热量。根据放热量与氢氧化镁含量的关系，计算出样品中氢氧化镁的含量。

3.红外光谱法

红外光谱法是一种通过分析氢氧化镁样品在特定波长下的吸收强度来确定含量的方法。首先，将氢氧化镁样品与溴化钾混合研磨，压片。然后，在红外光谱仪上测定样品在特定波长下的吸收强度。通过与标准曲线对比，计算出氢氧化镁含量。

4.X射线荧光光谱法

X射线荧光光谱法（XRF）是一种非破坏性、快速、高灵敏度的氢氧化镁含量测定方法。通过测定氢氧化镁样品中镁元素的特征X射线强度，结合仪器校准曲线，计算出氢氧化镁含量。

5.火焰原子吸收光谱法

火焰原子吸收光谱法（FAAS）是一种通过测定氢氧化镁样品中镁元素在特定波长下的吸光度来确定含量的方法。将氢氧化镁样品经过适当处理后，导入火焰原子吸收光谱仪进行测定。通过与标准溶液对比，计算出氢氧化镁含量。

总结：

以上介绍了五种常见的氢氧化镁含量测定方法，包括滴定法、热量法、红外光谱法、X射线荧光光谱法和火焰原子吸收光谱法。各种方法均有其优缺点，具体选择应根据实验条件和要求来确定。

1 氢氧化镁综合介绍

基本介绍：

氢氧化镁（化学式：Mg(OH)2、分子量58.32）是镁的氢氧化物，为白色晶体或粉末，难溶于水，广泛用作阻燃剂、抗酸剂和胃酸中和剂。氢氧化镁在水中的悬浊液称为氢氧化镁乳剂，简称镁乳，用于中和过多的胃酸和治疗便秘。水溶液，呈碱性。用做分析试剂，还用于制药工业。

物化性质：

白色晶体或粉末。水溶液呈碱性。2.36g/cm3。溶于稀酸和铵盐溶液，几乎不溶于水和醇。在水中的溶解度（18℃）为0.0009g/100g。易吸收空气中的二氧化碳。在碱性溶液中加热到200℃以上时变成六方晶体系结晶。在350℃分解而成氧化镁和水。高于500℃时失去水转变为氧化镁。沸水中碳酸镁可转变为溶解性更差的氢氧化镁。粒径1.5-2μm，目数10000,白度≥95。

生产工艺：

1、水镁石磨细法

由于由天然水镁石磨细生产氢氧化镁只是一个物理过程，因此需要较纯净的天然水镁石资源。天然矿物水镁石的主要成分是氢氧化镁, 是一种层状结构的氢氧化物, 属于三方晶系, 常见的构造有块状、球状及纤维状, 是迄今自然界发现的含镁量最高的一种矿物。水镁石磨细法制备氢氧化镁, 是将水镁石粉碎成水镁石粉 ( 150μm ) , 再将水镁石粉气流粉碎至 1~ 26μm 粉体 ( 由表面活性剂改性的氢氧化镁 ) 。该氢氧化镁制造工艺简单, 价格也较低。该方法生产的是重质氢氧化镁。

2、化学合成法

化学合成法是利用含有氯化镁的卤水、卤矿等与苛性碱类物质在水介质中反应, 生成氢氧化镁浆料, 经过滤、洗涤、干燥制得氢氧化镁。化学合成法中应用较多的方法包括氢氧化钙法、氨法、氢氧化钠法。采用这些方法生产的是轻质氢氧化镁。氢氧化钙法又称石灰乳法, 是以 Ca(OH)2为沉淀剂, 是一种传统的制备方法。该法优点是原料易得, 生产工艺简单, 成本较低。但是, 由于所得产品粒度小 (可达 0. 51μm 以下) , 聚附倾向大, 难于沉降、过滤及洗涤, 并且易吸附硅、钙、铁等杂质离子，因此产品纯度低, 只适用于对纯度要求不太高的行业,
