1. 目的

规范仪器的使用方法,使其得以正确有效的维护,从而保证测量精度,延续仪器使用寿命.

2. 范围

适用于本厂需要使用到本仪器的操作人员.

3. 操作步骤

3.1开启电脑,打开仪器开关及Easson-2D测试系统,用玻璃校正比例尺,验证其准确性.

3.2将样品借助辅助块规摆正基准置放于玻璃工作台面上,打开上下光源开关,调节焦距至最佳(影像最清晰)状态.

3.3利用工作台纵、横向读数系统进行测量，或照工件绘图后，转入AUTOCAD中进行标注测量。

3.3.1将样品基准面调整至与工作台移动方向平衡,用影像视窗上的十字线对准工件被测尺寸一端,将X 或Y轴置零后,用十字线对准工件被测尺寸的另一端,这时X或Y轴所显示的数值,即为被测长度的实际值,也可随意摆放,取测试系统中各快捷键直接构造测量.

3.3.2将样品基准面调整至与工作台移动方向平衡,样品位置可随意放置,照工件绘出实物图形,转入AUTOCAD中,使用AUTOCAD各相关命令将其图形数据标注出来,该数据即为样品实际尺寸.

3.4仪器使用完毕后,将工作台移动至与Z轴同心处,同时将Z轴归位摇至中心位置,关闭仪器上下光源,退出Easson-2D测试系统,再关闭测量仪器及电脑电源.

4. 维护保养

4.1每天擦仪器一次,长期未使用关态下加盖防尘罩.

4.2每周对仪器X、Y、Z轴摇动杆、转动轴等行程位加润油及金属工作台擦涂防锈油。

4.3需保持室内清洁干燥,且室温为20℃±5℃,湿度低于60%.

5．注意事项

5.1在玻璃平台上摆放样品时,需轻拿轻放,以避免划花或损坏镜面.

5.2禁止将X、Y、Z轴摇至极限距离。

5.3注意在开启或关闭仪器时需先将仪器上下光源开关调为最小.

5.4较长时间离开机器或使用完毕需关掉电源.

5.5测量机工作台置放物品限载重为20kg以内.

6．参考资料:仪器使用说明书.

合集下载

二次元影像测量仪作业指导书

二次元影像测量仪作业指导书

1 OF 10一

、二

、

2.V

M2.

22.

3三

、

略四

、4

.五

、5

.

1

）5

）2

）6

）3

）7

）4

）8

）

5

.5

.25

731

4

86

2 OF 10一

、二

、

2.V

M2.

25

.所

需5

.上

找可

看数

的5

.选

择便

上所

在5

.线

距所

需在

的对

点5

.度

的第

三18

0对

点5

.所

需弧

所栏

位5

.件

的果

栏的

显5

.功

能点

，你

所在

的3 OF 10一

、二

、

2.V

M2.

2数

”5

.上

找可

看内

对5

.5

.

功能按钮

单位切换

结果显示框

表面光调节栏底部光调节栏样品图像显示区

选取点的数目，可调节

4 OF 10一

、二

、

2.V

M2.

25

.5

.落

入5

.5

.5

.油

漆5

.所

有5

.5

.5

.标

志六

、

略七

、

《7

.5 OF 10一

、二

、

2.V

M2.

2

6 OF 10

8

7 OF 108 OF 10

切换

显示框

9 OF 1010 OF 10

二次元影像测量仪作业指导书 2

二次元影像测量仪作业指导书 2

深圳市XXXX有限公司 文件编号 LS-Q3-PG-31

版 本 A/0

文件名称 二次元影像仪测量仪作业指导书 页 次 第1 页共 7页

发行日期 2018.01.20

编制 审核 批准

目的

1、1.1为规范操作员能熟练掌握仪器的使用, 使操作有依可循, 特制定此标准。

2、范围

2.1此标准适用于我司二次元影像仪测量仪的操作。

3、职责

3.1工程部: 负责提供测试样品及样品标准；

4、3.2品质部：负责仪器的使用与日常保养, 仪器的测试与管理。

5、设备说明 深圳市XXXX有限公司 文件编号 LS-Q3-PG-31

版 本 A/0

文件名称 二次元影像仪测量仪作业指导书 页 次 第2 页共 7页

发行日期 2018.01.20

编制 审核 批准

6、软件操作界面说明

6.像素校正

6.1第一次使用软件或机器进行测量时, 或镜头的倍率变化后, 一定要进行像素校正。像素校正的目的是为了让测量结果更准确。

6.2像素校正必须符合以下条件:

6.2.1镜头的倍率不变;

6.2.2必须使用圆测量工具

6.2.3校正的顺序必须是: 沿影像区的四个角落, 顺时针或逆时针校正。

6.2.4圆不能太大, 也不太小, 占屏幕的 1/8 最好。 深圳市XXXX有限公司 文件编号 LS-Q3-PG-31

版 本 A/0

文件名称 二次元影像仪测量仪作业指导书 页 次 第3 页共 7页

发行日期 2018.01.20

编制 审核 批准

6.3像素校正的步骤如下: (校正顺序以右下－右上－左上－左下为例)

6.3.1将校正片放在工作台上, 对焦清晰后, 移动X,Y轴找到校正片上的某一圆, 先将圆移到画面的右下方, 在影像窗口弹右键, 在弹出的菜单中, 选择＂像素校正＂(状态提示栏将 显示: 像素校正, 第1次)后, 然后用鼠标左键在圆的中间单击一下（如图一）。

二次元操作规范

二次元操作规范

二次元操作规范

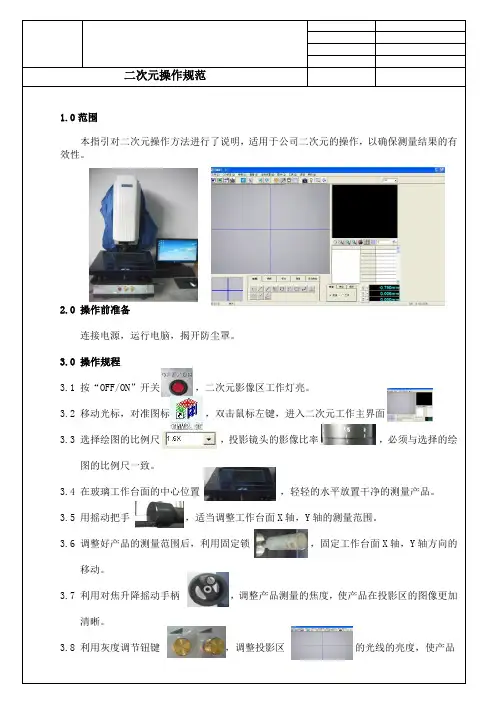

1.0范围

本指引对二次元操作方法进行了说明，适用于公司二次元的操作，以确保测量结果的有效性。

2.0 操作前准备

连接电源，运行电脑，揭开防尘罩。

3.0 操作规程

3.1 按“OFF/ON”开关 ，二次元影像区工作灯亮。

3.2 移动光标，对准图标 ，双击鼠标左键，进入二次元工作主界面

3.3 选择绘图的比例尺 ，投影镜头的影像比率 ，必须与选择的绘

图的比例尺一致。

3.4 在玻璃工作台面的中心位置 ，轻轻的水平放置干净的测量产品。

3.5 用摇动把手 ，适当调整工作台面X轴，Y轴的测量范围。

3.6 调整好产品的测量范围后，利用固定锁 ，固定工作台面X轴，Y轴方向的

移动。

3.7 利用对焦升降摇动手柄 ，调整产品测量的焦度，使产品在投影区的图像更加

清晰。

3.8 利用灰度调节钮键 ，调整投影区 的光线的亮度，使产品

二次元操作规范

在投影区的图像更加亮丽。

3.9 进入二次元工作操作界面 ，进行测量，绘图，编辑等操作。

3.9.1绘图工具面板

(画点，两点画线，多点画线，两点画圆，三点画圆，三点画弧，多点椭圆，画样条

曲线，画垂直线，画平行线，画线中点，画角分线）

3.9.2 编辑工具面板

（选择全部图元，删除所选图元，平移，旋转，延伸线段，剪切线段，做两线相切弧，

做点圆相切线，做两圆相切线，做两线交点等）

3.9.3 标准工具面板

（对齐标注，线性*垂直标注，线性标注，点到线垂直距离标注，半径标注，直径标

注，角度标注，文字标注）

二次元操作指导书--范文

二次元操作指导书--范文

二次元操作指导书—范文

1. 目的 ：

规范二次元的正确使用、维护及保养性能. 提高公司产品质量。使品管员能熟练掌握仪器的使用操作步骤

2. 范围 ：

品质部二次元操作

3. 责任：

部门主管:负责培训新进员工正确操作步骤

品管员:正常按操作步骤使用，负责机器维护及保养，并填写维护及保养记录表。

4. 定义： (无)

5. 操作步骤及注意事项：

5.1仪器测量方法：影像测量分为三种方式：轮廓测量，表面测量，Z

轴测量。

5.1.1轮廓测量：就是测量工件的轮廓边缘，一般采用底部的轮廓光源，需要时可加表面光做辅助照明，让被测边线更加清晰，有利于测量。 5.1.2表面测量：表面测量是影像测量的主要功能，凡是能看到的物体表面圆形尺寸， 在表面光源照明下，二次元几乎全部能测量。

5.1.3轴测量：当配上高倍物镜、有足够瞄准与定位精度时，二次元就可以作Z 轴测量，如测量工件的台阶高度、暗孔深度，测量时使用表面光照明。

5.2软件的运用

5.2.1打开运用软件M2D....

5.2.2点测量：按点量测按钮“点”或菜单之，开始采点：

a 、第一种方法：按“√”键采点，如果为M2D 软件或者是M2D-IMG

十字线寻边软件，则只用第一种方法。

b ，然后从 影像区的暗区拖到明区，或者从明区拖到暗区，然后双击鼠标左键则系统会采明暗交接的点。

说明：量测一个点可采（1-300）个点，所采点数由自行调整。按“▲”和“▼”键 可增加减少点数。也可以设置固定的量测点数，操作方法：选择菜单的弹出对话框，操作者可自行修改。

5.2.3线量测：点击量测按钮“线”或菜单之，通过采点来量测直线，采点方法与点量测时介绍的一样。

5.2.4圆量测：点击量测按钮“圆”或菜单之，通过采点来量测直线，采点方法同上。

5.2.5弧量测：点击量测按钮“弧”或菜单之，通过采点来量测直线，采点方法同上。 5.2.6其它类量测，如椭圆量测，矩形量测，角度量测，距离量测可根据以上的操作方法，点击相应的按钮或菜单之“相应的量测”，采点方法同上。
