AOI学习

AOI精简培训教程

AOI技术是一种在现代电子制造业中广泛使用的检测技术，常用于印刷电路板(PCB)的错误检测。而AOI精简培训教程则是当今越来越受欢迎的一种培训方式，其特点是快速、简洁、直观、易学，是让初学者快速入门AOI的绝佳选择。

一. AOI精简培训教程的优势

1. 课程简洁直观

传统的AOI培训课程存在课程时间过长、教学重点不明确等问题，而AOI精简培训教程则通过编写简要教程和易于理解的图像视觉让初学者能够快速理解并阅读。

2. 教学节奏快

AOI精简培训教程中，往往不需要排布大量的时间来讲解技术细节。学生可以在不经过过多的老师讲解的情况下自学。这样除了更快速的了解和掌握AOI技术，也可提高学生的自学能力。

3. 上手快

AOI精简培训教程往往强调操作性，配合图文并茂的教学材料，可以让学生更快速的通过实践操作掌握AOI技术。

4. 增加实战经验 AOI精简培训教程给予到了时间的充分利用。模拟现场工作环境，在短时间内进行实战训练，让学生能够增加 AOI 技术实战经验。

二. AOI精简培训教程的组成

1. 培训视频教程

通过介绍基础的 AOI 技术并进行现场演示，让学员了解

AOI 技术的基本原理和操作方法。

2. 电子书

电子书可以作为展开细节解释和深入学习的辅助教材。以图形化方式，详细讲解了 AOI 系统的相关知识点，使学生能够快速学习并理解。

3. 工具箱

AOI精简培训教程工具箱是配合教学所必须的软件，学生可以在此软件中进行训练和实践。

三. AOI精简培训教程的理论基础

了解 AOI 系统的基础理论对学习 AOI 技术非常重要。以下是 AOI 技术的基本原理：

1. 视觉检测原理

AOI 技术主要是基于视觉检测原理，通过 CCD 相机、高精度光学镜头和 LED 灯组达到目的。将电子设备进行成像，然后将图像传送到计算机内进行检测。

2. 电缆测试原理 通过使用电缆测试器，可以检测电子产品的功能完整性，测试电子零件的连通性和正常性。

AOI培训资料

AOI（Auto Optical Inspection）是一种自动光学检测技术，用于检测印刷品、电子元件、电路板等制造过程中的缺陷。它凭借高速度、高精度和高稳定性的特点，广泛应用于电子制造业。本文将介绍AOI培训的相关资料，包括基本原理、应用场景、培训内容等。

一、基本原理

AOI技术基于计算机视觉技术，通过摄像机和图像处理算法对目标物体进行拍摄和分析，以检测缺陷。其基本原理包括图像采集、预处理、特征提取和缺陷判定等步骤。首先，使用高分辨率的CCD摄像机采集目标物体的图像，并通过光源照明保证图像的质量。然后，进行预处理，包括去噪、增强和图像分割等操作，以提高图像的可用性。接下来，利用图像处理算法提取目标物体的特征，例如形状、颜色和纹理等。最后，将提取的特征与预先设定的标准进行对比，根据差异判定是否存在缺陷。

二、应用场景

AOI技术在电子制造业中有着广泛的应用场景。首先，它可以用于电路板的生产过程中。在电路板制造过程中，AOI能够快速、准确地检测焊点质量、电路连接、元器件位置等问题，保证电路板的质量。其次，AOI还可以用于印刷品的质量检测。印刷品中常常出现文字、图片、码洋等问题，AOI可以通过图像处理算法检测这些问题并及时报警。此外，AOI还可以应用于其他电子元件的质量检测，如显示屏、传感器等。

三、培训内容

针对AOI技术的培训主要包括以下几个方面：第一，理论知识。培训学员需要了解AOI的基本原理、工作流程和算法应用等知识，以建立起对AOI技术的全面了解。第二，软件操作。培训学员需要学习使用AOI检测软件，掌握软件的基本功能和操作方法，例如图像采集、图像处理和缺陷判定等功能。第三，实践操作。培训学员需要通过实践操作，熟练掌握AOI设备的使用方法，包括设备的调试、维护和故障处理等。第四，案例分析。培训学员需要学习分析AOI检测结果，了解如何正确判断缺陷并处理异常情况。培训结束后，学员可以进行AOI设备的日常维护和故障处理工作。

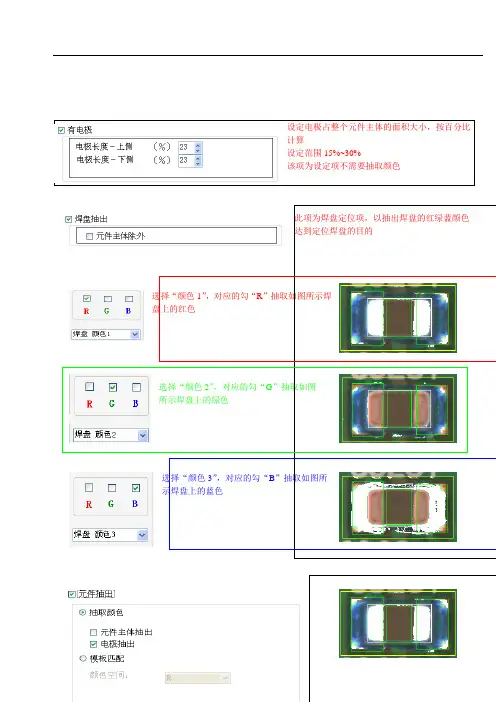

设定电极占整个元件主体的面积大小，按百分比

计算

设定范围15%~30%

该项为设定项不需要抽取颜色

此项为焊盘定位项，以抽出焊盘的红绿蓝颜色

达到定位焊盘的目的

选择“颜色1”，对应的勾“R”抽取如图所示焊

盘上的红色

选择“颜色2”，对应的勾“G”抽取如图

所示焊盘上的绿色

选择“颜色3”，对应的勾“B”抽取如图所

示焊盘上的蓝色

此项为元件主体定位项，选择“电极抽出”

抽取电极颜色

此项为元件主体定位项，选择“元件主

体抽出”抽取本体（贴装）颜色

该项检查元件是否缺件，如果缺件焊盘

中央部分显示大面积红色,如上图所示红

色框内为该项的检查区域,抽取焊盘的红

色.

该项用于检查多锡，如果焊锡过多，电极

面积就会相应减少，抽取电极颜色，红色

横向

纵向

该项通过焊盘和主体定位后的相对位

置元件的偏移量，大于标准则NG

该项检查元件是否少锡，检查区域为

图中两根蓝线之间的区域，抽取蓝色，

蓝色面积小于标准则NG

该项检查元件是否假焊，检查区域如图中两根

橙色线之间的区域，抽取明亮蓝绿色，抽出颜

色面积大于标准则NG

该项检查元件是否假焊，检查的区域如图

焊盘中红色框内为检查区域，抽取红色，红

色面积大于标准则NG

该项检查是否漏料、翻面、立碑

错料，选取元件面积抽取主体颜色

aoi 工作总结

AOI工作总结。

在过去的一段时间里，我有幸参与了AOI（Automated Optical Inspection）工作，通过这个工作，我不仅学到了很多专业知识，也积累了丰富的工作经验。在这篇文章中，我将对我的工作进行总结，并分享一些心得体会。

首先，在进行AOI工作时，我学会了如何正确使用检测设备，包括调试和维护。我深入了解了AOI系统的原理和工作流程，掌握了如何对产品进行精准的检测和分析。通过不断的实践和学习，我提高了自己的技术水平，能够独立完成各种复杂的检测任务。

其次，我在AOI工作中也锻炼了自己的团队合作能力。在实际工作中，我和同事们经常需要合作完成一些复杂的项目，需要互相协作、相互配合。通过这样的工作，我学会了如何与他人有效沟通，如何充分发挥团队的力量，最大限度地提高工作效率。

另外，AOI工作也让我更加注重细节和精益求精的态度。在检测过程中，每一个细微的差错都可能对产品的质量产生影响，因此我需要时刻保持警惕，严格要求自己。通过不断的反思和改进，我逐渐形成了追求卓越的工作态度，这也成为了我工作中的一种习惯。

最后，通过AOI工作，我也得到了领导和同事们的认可和肯定。他们对我的工作态度和专业能力给予了高度评价，这也激励着我不断进步，不断提高自己。我深知，只有不断学习和努力，才能在这个竞争激烈的行业中立于不败之地。

总的来说，通过这段时间的AOI工作，我不仅积累了丰富的工作经验，也培养了自己的专业能力和工作态度。我相信，这些经验和收获将成为我未来工作的宝贵财富，让我能够更好地适应和应对各种挑战。我会继续努力，不断学习，为公司的发展贡献自己的力量。AOI工作，让我获益良多，也让我更加热爱我的工作。
