防护固土加筋土工材料-土工格栅
土工格栅
土工格栅
土工格栅
土工格栅
土工格栅
土工格栅
土工格栅
土工格栅
土工格栅
土工格栅
按照原材料的制作方法，根据工程的设计要求，土工格栅分为以下几种：
1.简述：
单向拉伸的土工格栅是由高分子聚合物经挤出压成薄板再冲规则孔网，然后纵向拉伸而成。这种过程中使高分子成定向线性状态并形成分布均匀、节点强度高的长椭圆形网状整体性结构。此种结构具有相当高的拉伸强度和拉伸模量，特别是我公司此类产品更具有超国际水平的高早期（伸长率在2%—5%）拉伸强度和拉伸模量。给土壤提供了理想的力的承担和扩散的连锁系统。该产品拉伸强度大（＞150Mpa），适应各种土壤，是目前广为采用的加筋加固材料。
2. 用途：
单向拉伸土工格栅是一种高强度土工合成材料。广泛应用于堤坝、隧洞、码头、公路、铁路、建筑等领域。
其主要用途如下：
1） 增强路基，可有效地分配扩散载荷，提高路基的稳定性和承载力，延长使用寿命；
2）可承受更大的交变载荷；
3） 防止路基材料流失造成的路基变形、开裂；
4） 使挡土墙后的填土自承能力提高，减少挡土墙的土压力，节省费用，延长使用寿命，并降低维修费用；
5）结合喷锚混凝土施工方法进行边坡维护，不仅可节省30%—50%的投资，而且可以缩短工期一倍以上；
6） 在公路的路基和面层中加入土工格栅，可以降低弯沉，减少车辙，推迟裂缝出现时间3—9倍，可减少结构层厚度达36%；
7） 适用于各种土壤，无需异地取材，省工省时；
8） 施工简单快捷，可大大降低施工成本。
3. 产品规格及性能参数：
项目 TGDG25 TGDG35 TGDG50 TGDG80 TGDG110
纵向尺寸(mm) 90±10 95±10 100±10 105±10 110±10
横向尺寸(mm) 20±3 20±3 20±3 20±3 20±3
单位面积质量(g / m2) 370±50 450±50 550±50 700±50 1100±50
幅宽(m) 1000~1600
卷长(m) 50 50 50 50 50
每延米拉伸屈服力(kN / m )≥ 25 35 50 80 110
2%延伸率的拉伸力(kN / m ) ≥ 6 9 10 23 30
5%延伸率的拉伸力(kN / m ) ≥ 12 18 25 44 60
4. 施工要点：
1） 设计基础：按设计的墙面系统进行施工，当选用预制钢筋混凝土墙面时，一般厚12～15cm支承在预制混凝土基础上，其宽幅不大于30cm， 厚度不小于20cm，埋深不小于60cm应防止地基冻胀影响。
2）平衡墙基，按设计要求开挖、平整。软土需压实或换填，压实到要求密度，应略超出墙面范围。
3）筋材铺设，筋材主强度方向应垂直于墙面，以销钉固定。
4）墙体填土，借机械填土，车轮与筋材间的距离至少应保持在15cm。压实后一层土厚约20～15cm。
5）墙面施工时，墙面出应包土工织物，防止填土漏失。
二. 双向拉伸塑料土工格栅
1. 简述：
双向土工格栅是以聚丙烯，高密度聚乙烯为原料，经特别的挤压，双向拉伸而制成。可减少所需的结构性填土，均匀荷载分布，具有较高的双向拉伸模量和抗拉强度，较高的抗机械破坏力，耐久能力。主要适用于软土地基处理和加筋土结构。
2.用途： 双向拉伸塑料土工格栅适用于各种堤坝和路基补强、边坡防护、洞壁补强、大型机场、停车场、码头货场等永久性承载的地基补强。
1) 增大路（地）基的承载力，延长路（地）基的使用寿命；
2) 防止路（地）基面塌陷或产生裂纹，保持地面美观整齐；
3) 施工方便，省时，省力，缩短工期，减少维修费用；
4) 防止涵洞产生裂纹；
5) 增强土坡，防止水土流失；
6) 减少垫层厚度，节约造价；
7)支撑边坡植草网点的稳定性绿化环境、；
8)可取代金属网，用于煤矿井下假顶网。

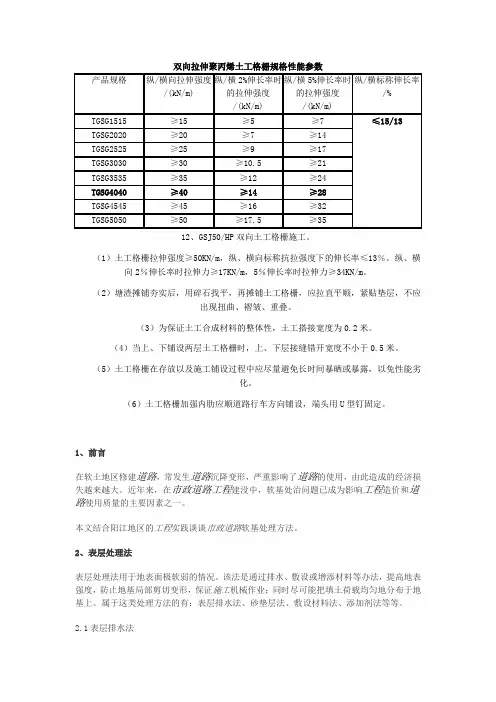

3. 产品规格及性能参数：
项 目 TGSG15-15 TGSG20-20 TGSG30-30 TGSG40-40 TGSG45-45
单位面积质量，g/m 300±30 330±30 400±40 500±50 550±50
宽度，m
每延米纵向拉伸屈服力，KN/m≥ 15 20 30 40 45
每延米横向拉伸屈服力，KN/m≥ 15 20 30 40 45
纵向屈服伸长率，%≤ 13
横向屈服伸长率，%≤ 16
纵向2%伸长率时的拉伸力，KN/m≥ 5 8 11 13 16
横向2%伸长率时的拉伸力，KN/m≥ 7 10 13 15 20
纵向5%伸长率时的拉伸力，KN/m≥ 8 10 15 16 25
横向5%伸长率时的拉伸力，KN/m≥ 10 13 15 20 22
4.施工要点：
开挖基床，设置砂垫层（高度不大于10cm），碾压成平台，铺设格栅，纵轴向应与主要受力方向一致，纵向搭接15-20cm，横向10cm，搭接处用塑料带绑扎，并在铺设的格栅每隔用U型钉固定地面，铺设的土工格栅应及时回填土料，铺设的土工格栅层数视技术要求。
1.简述：
玻璃纤维土工格栅是一种增强路面及路基的新型优良土工基材。该产品选用优质增强型无碱玻璃纤维纱，引进国外先进的经编机织造而成。具有纵横向很高的抗拉强度，低的延伸率，高的弹性模量，耐高低温性能优良等特性，经过优良改性沥青涂覆处理后，具有优良的抗碱性能及耐老化性能，广泛应用于沥青路面，水泥混凝土路面及路基的增强，无论硬性路面和柔性路面皆可通用，与传统路面比能降低造价，延长使用寿命防止道路反射裂缝等，该产品亦可用于铁路、机场、水利、堤坝等软土的增强及路基层的增强。
2.性能指标：
规格 型号 EGA1×1 EGA1×1 EGA1×1 EGA1×1 EGA1×1 EGA1×1 EGA1×1 EGA1×1 EGA2×2 EGA2×2
断裂强度
(KN/m) 径向 ≥30 ≥50 ≥50 ≥80 ≥100 ≥120 ≥140 ≥160 ≥60 ≥80
纬向 ≥30 ≥50 ≥60 ≥80 ≥100 ≥120 ≥140 ≥160 ≥60 ≥80
延伸率% ≤4% ≤4% ≤4% ≤4% ≤4% ≤4% ≤4% ≤4% ≤4% ≤4%
网格尺寸mm × × × × × × × × × ×
弹性模量 76 76 76 76 76 76 76 76 76 76
幅宽(m) 1-6 1-6 1-6 1-6 1-6 1-6 1-6 1-6 1-6 1-6
耐温性(℃) -100-280 -100-280 -100-280 -100-280 -100-280 -100-280 -100-280 -100-280 -100-280 -100-280
含胶量% ≤20% ≤20% ≤20% ≤20% ≤20% ≤20% ≤20% ≤20% ≤20% ≤20%
表面处理 优质改性沥青
1.简述：
该产品采用高强度涤纶工业长丝，经过经编定向织造网格坯布，经涂覆加工成土工格栅。应用于软土地基处理和路基、堤坝等工程的加筋增强，以提高工程质量降低工程造价。
2.应用：
公路、铁路、水利等软土地基增强加筋。
：
抗拉强度高，抗撕裂强度大，与土壤碎石结合力强。
性能参数：
型号 PGA PGA PGA PGA PGA PGA PGA PGA PGA 20×20 30×30 40×40 50×50 50×35 80×50 80×80 100×100 120×120
伸长率≤ 15% 15% 15% 15% 15% 15% 15% 15% 15%
断裂强度
(≥KN/m) 径向 20 30 40 50 50 80 80 100 120
纬向 20 30 40 50 35 50 80 100 100
网格(mm) × × × × × × × × ×
幅宽(m) 1-6 1-6 1-6 1-6 1-6 1-6 1-6 1-6 1-6
五. 钢塑复合土工格栅
1. 产品介绍：
此产品以高强钢丝（或其他纤维），经特殊处理，与聚乙烯（PE），并添加其他助剂，通过挤出使之成为复合型高强抗拉条带，且表面有粗糙压纹，则为高强度加筋土工带。由此单带，经纵、横按一定间距编织或夹合排列，采用特殊强化粘接的熔焊技术焊接其交接点而成型，则为加筋土工格栅。
2. 产品技术特点：
1）强度高，变形小
2） 蠕变小
3） 耐腐蚀、寿命长：钢塑土工格栅以塑料材料为保护层，再辅以各种助剂使其具有抗老化、氧化性能，可耐酸、碱、盐等恶劣环境的腐蚀。因此，钢塑土工格栅可以满足各类永久性工程100年以上的使用需求，且性能优，尺寸稳定性好。
4）施工方便快捷，周期短，成本低：钢塑土工格栅铺设、搭接、定位容易、平整，避免了重叠交叉，可有效地缩短工程周期，节约工程造价的10%－15%。
3.工程应用领域：
公路、铁路、桥台、引道、码头、护岸、水坝、渣场等的软土地基加固、挡墙和路面抗裂工程等领域。
4. 高强钢塑单向（纵）土工格栅规格及性能参数：
项目 TGDG30 TGDG50 TGDG80 TGDG100 TGDG120 TGDG150
纵向极限抗拉力 KN/ m ≥ 30 50 80 100 120 150
纵向极限延伸率 %≤ 3 3 3 3 3 3
伸长率在1%时的抗拉力 KN/ m
≥ 11 19 43 53 66 81
5.高强钢塑双向（纵横）土工格栅规格及性能参数：
项目 TGSG30-30 TGDG45-45 TGDG60-60 TGDG80-80 TGDG100-100 TGDG120-120
双向极限抗拉力 KN/ m
≥ 30 45 60 80 100 120
双向极限延伸率 %≤ 3 3 3 3 3 3
伸长率在1%时的抗拉力
KN/ m ≥ 23 36 48 63 81 98
六. 粘焊土工格栅
1.格栅的强度：
PP土工格栅的肋带系高分子塑料挤出拉伸成型，具有很高的抗拉强度。其纵横向肋带的交接点以高频超声波焊接，确保了产品治理的稳定，保证了格栅网格对土体的有效嵌锁。同时格栅的强度可变更肋带的拉力，调整肋带的多少而设计成不同的型号规格。以满足不同工程，各种技术指标的需要。
2.性能：
PP 土工格栅具有高强度，低延伸（撕破伸长大于12%）的性能，同时其蠕变量很小。格栅加筋，加固补强地基，加固补强地基，提高承载力，降低不均匀沉降，并阻抗土体破坏面的形成。
3.摩擦系数：
产品的表面经过处理，压有粗糙的花纹，以增强其粗糙度，同时纵横肋条形成的网孔对土体进行嵌锁，达到对土体最优化的被动抗阻力。
PP土工格栅幅宽米等卷长可达50米（也可按用户需要生产）。
4.单项（纵向）抗拉力聚丙烯土工格栅规格及性能参数：
项目 TGD30 TGD50 TGD80 TGD100 TGD120 TGD150
每延米极限抗拉力KN/ m ≥ 30 50 80 100 120 150
极限延伸率%≤ 12 12 12 12 12 12
伸长率在2%时的抗拉力KN/ m
≥ 8 16 28 33 39 48
伸长率在5%时的抗拉力KN/ m
≥ 18 30 50 59 68 79
5.双向（纵、横）抗拉力聚乙烯土工格栅规格及性能参数：
项目 TGSG20-0 TGSG30-0 TGSG45-5 TGSG60-0 TGSG75-5 TGSG90-0
每延米纵向极限抗拉力KN/ m 20 30 45 60 75 90
