高层建筑工程施工测量方案及方法

XXXX高层建筑测量施工方案

测量施工方案

XX项目部

编制日期：二O一0年七月二十日

目 录

一、工程概况 1

二、测量预备 1

三、建筑物的定位和轴线操纵桩的测设 2

3.1现场平面操纵网的布设 2

四、现场施工水准点的建立 2

五、±0.000以下施工测量 2

5.1 平面放样测量 3

5.2 ±0.000以下结构施工中的标高操纵 3

六、±0.000以上施工测量 4

6.1 ±0.000以上各楼层的平面操纵测量 4

6.2 ±0.000以上楼层的轴线具体投测方法 5

6.3 ±0.000以上各楼层高程操纵测量 5

七、建筑物的垂准测量 6

7.1垂准测量 6

八、建筑物的沉降观测 7

8.1 沉降观测点的设置 7

8.2 沉降观测点的测量过程 8

九、工程测量人员组织及设备配置 9

9.1 人员组织 8

9.2 设备配置 9 十、施工测量质保措施 9

十一、附图 10

一、工程概况

本工程为“XX”一期6#住宅工程。该工程位于长沙市XX岭路29号，北邻都市主干道香樟路，南邻长沙市公安局雨花区分局看管所，东临都市次干道井圭路。地下2层停车场，地上33层，剪力墙结构，±0.000以上建筑面积为30373.4㎡，住宅层高均为2.9米，房屋建筑高度97.4米。

二、测量预备

2.1 熟悉设计图纸，认真校核各图纸之间的尺寸关系。测设前需要下列图纸：总平面图、建筑平面图、基础平面图等。

2.2 现场踏勘。全面了解现场情形，并对业主给定的现场平面操纵点和高程操纵点进行查看和必要的检核。

2.3 制定测设方案。按照设计要求、定位条件、现场地势和施工方案等因素，制定测设方案，包括测设方法、测设数据运算和检核、测设误差分析和调整、绘制测设略图等。

2.4 对参加测量的人员进行初步的分工并进行测量技术交底，并对所需使用的仪器进行重新的检定且在有效期内，同时标识完好。

DSZ3水准仪检测项目是：圆水准器轴L′L′∥竖轴VV；十字丝的中丝⊥竖轴VV；水准管轴LL∥视准轴CC，保证i≯20″。

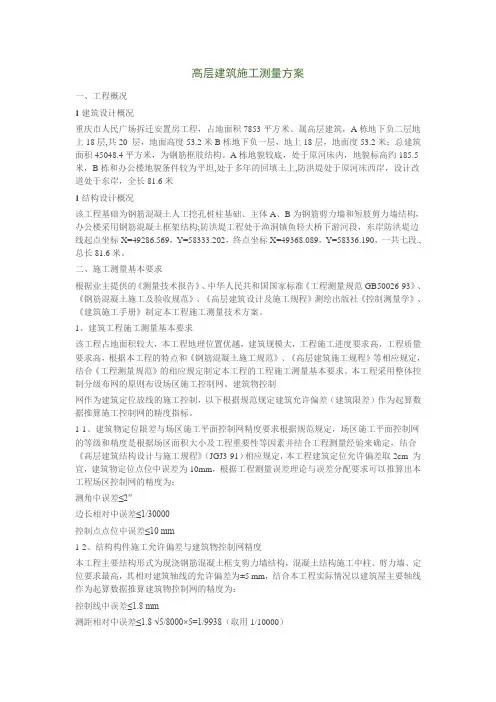

高层建筑施工测量方案

一、工程概况

1建筑设计概况

重庆市人民广场拆迁安置房工程，占地面积7853平方米。属高层建筑，A栋地下负二层地上18层,共20 层，地面高度53.2米B栋地下负一层，地上18层，地面度53.2米；总建筑面积45048.4平方米，为钢筋框肢结构。A栋地貌较底，处于原河床内，地貌标高约185.5米，B栋和办公楼地貌条件较为平坦,处于多年的回填土上,防洪堤处于原河床西岸，设计改道处于东岸，全长81.6米

1 结构设计概况

该工程基础为钢筋混凝土人工挖孔桩柱基础、主体A、B为钢筋剪力墙和短肢剪力墙结构，办公楼采用钢筋混凝土框架结构;防洪堤工程处于渔洞镇鱼轻大桥下游河段，东岸防洪堤边线起点坐标X=49286.569，Y=58333.202，终点坐标X=49368.089，Y=58336.190，一共七段.,总长81.6米。

二、施工测量基本要求

根据业主提供的《测量技术报告》、中华人民共和国国家标准《工程测量规范GB50026-93》、《钢筋混凝土施工及验收规范》、《高层建筑设计及施工规程》测绘出版社《控制测量学》、《建筑施工手册》制定本工程施工测量技术方案。

1、建筑工程施工测量基本要求

该工程占地面积较大，本工程地理位置优越，建筑规模大，工程施工进度要求高，工程质量要求高，根据本工程的特点和《钢筋混凝土施工规范》、《高层建筑施工规程》等相应规定，结合《工程测量规范》的相应规定制定本工程的工程施工测量基本要求。本工程采用整体控制分级布网的原则布设场区施工控制网、建筑物控制

网作为建筑定位放线的施工控制，以下根据规范规定建筑允许偏差（建筑限差）作为起算数据推算施工控制网的精度指标。

1-1、建筑物定位限差与场区施工平面控制网精度要求根据规范规定，场区施工平面控制网的等级和精度是根据场区面积大小及工程重要性等因素并结合工程测量经验来确定，结合《高层建筑结构设计与施工规程》（JGJ3-91）相应规定，本工程建筑定位允许偏差取2cm 为宜，建筑物定位点位中误差为10mm，根据工程测量误差理论与误差分配要求可以推算出本工程场区控制网的精度为：

高层建筑施工测量施工方案

1 施工测量

依据设计图纸和甲方给定的坐标点，进行建筑物的定位放线，建立施工测量控制网。控制网点必须留在便于施工复测而又不易破坏的地方，应用混凝土包裹以防施工中扰动网点，造成测量误差。

1.1平面控制网的布设

平面控制网由甲方和中冶集团沈阳勘察研究总院提供，3 号楼由○B 、○J 、○1 、○37 轴、4 号楼由○D 、○L 、○1 、○35 轴方向构成矩形平面控制网，依据矩形平面控制网控制建筑物地下室轴线，地下室放样依次为依据。详图见后附图。

由于3 号楼在地下室以上分成四段施工，所以控制网要加密，在-0.9m 的板依据原有的控制网放样，以此为依据，重新建立平面控制网，距○2 、○18 、○36轴1m 平行线和距○D 、○J 轴1m 平行线的交点A、B、C、D、E、F 构成矩形控制网，控制一～四段放样。整个建筑物的控制点上层留置300mm×300mm预留洞，传递各轴线位置。

由于4 号楼在地下室以上分成三段施工，在-0.9 的板依据原有的控制网放样，依次为依据，重新建立平面控制网，距3、11 轴1m 平行线和距B、J轴1m 平行线的交点A、B、C、D,构成矩形控制网，控制一段放样。距12、25、33 轴1m 平行线和距D、L 轴1m 平行线的交点E、F、G、H、L、J,构成矩形控制网,控制一、二、三段放样。

1.2高程测量

标高控制根据建设单位提供的水准点，利用水准仪、塔尺、钢尺传递至底板来控制标高。注意结构与建筑标高的不同。对于建设单位所提供的水准点应就近引测一较为永久的标高复测点，标注其绝对标高值。建设单位所提供水准点及标高复测点应有书面记录，并应有建设单位及监理单位现场代表签字认证。

水准点及绝对标高由加方提供，位置在迎宾路的四川天府酒店对面路桥栏杆台上。绝对高程为8.078m。3 号楼、4 号楼±0.000 引测在售楼处和营房墙上，并用红油漆标注，用来控制地下室高程测量。 在一层墙壁上各设置一永久性标高点，即每层永久性的楼层标高基准点+0.500m 标高点，用红油漆标注，不经许可，不得覆盖或破坏。以后每层依次为依据向上引测，在此竖向方向引一通长直线，以消除钢尺的垂直误差。

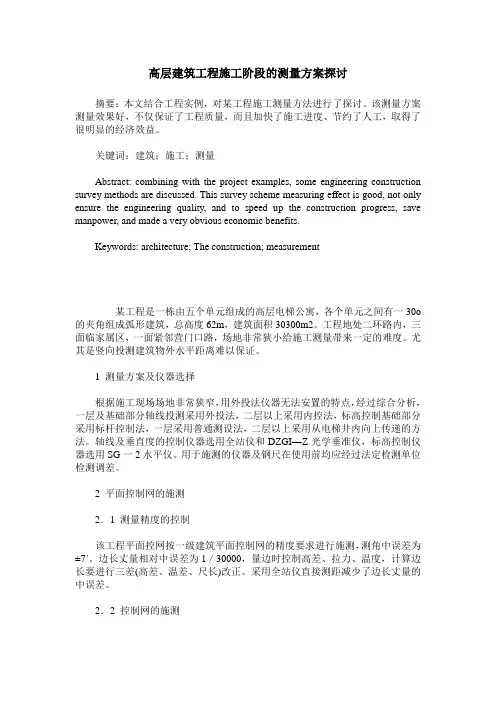

高层建筑工程施工阶段的测量方案探讨

摘要：本文结合工程实例，对某工程施工测量方法进行了探讨。该测量方案测量效果好，不仅保证了工程质量，而且加快了施工进度、节约了人工，取得了很明显的经济效益。

关键词：建筑；施工；测量

Abstract: combining with the project examples, some engineering construction

survey methods are discussed. This survey scheme measuring effect is good, not only

ensure the engineering quality, and to speed up the construction progress, save

manpower, and made a very obvious economic benefits.

Keywords: architecture; The construction; measurement

某工程是一栋由五个单元组成的高层电梯公寓，各个单元之间有一30o的夹角组成弧形建筑，总高度62m，建筑面积30300m2。工程地处二环路内，三面临家属区，一面紧邻营门口路，场地非常狭小给施工测量带来一定的难度。尤其是竖向投测建筑物外水平距离难以保证。

1 测量方案及仪器选择

根据施工现场场地非常狭窄，用外投法仪器无法安置的特点，经过综合分析，一层及基础部分轴线投测采用外投法，二层以上采用内控法，标高控制基础部分采用标杆控制法，一层采用普通测设法，二层以上采用从电梯井内向上传递的方法。轴线及垂直度的控制仪器选用全站仪和DZGI—Z光学垂准仪，标高控制仪器选用SG一2水平仪。用于施测的仪器及钢尺在使用前均应经过法定检测单位检测调差。

2 平面控制网的施测

2．1 测量精度的控制

该工程平面控网按一级建筑平面控制网的精度要求进行施测，测角中误差为±7ˊ。边长丈量相对中误差为1／30000，量边时控制高差、拉力、温度，计算边长要进行三差(高差、温差、尺长)改正。采用全站仪直接测距减少了边长丈量的中误差。
