变电站构支架组立施工方案

变电站构支架组立施工工法一、引言变电站构支架组立施工工法是变电站建设中的重要环节，它关乎变电站的安全运行和可靠性。

本文将从施工前准备、组立工艺、安装要求以及质量控制等方面进行论述，旨在提供一种高质量的变电站构支架组立施工工法。

二、施工前准备1. 设计方案审查在施工前，施工单位需对变电站构支架组立的设计方案进行全面审查，确保其满足相关施工标准和要求。

2. 现场勘察施工单位需对变电站的施工现场进行详细勘察，了解场地情况、地基承载能力等技术参数，为后续的施工工艺制定提供依据。

3. 材料准备根据设计方案，施工单位需准备好所需的构支架材料，确保其数量充足且质量可靠。

同时，要进行材料清点和材质检查，以确保施工的顺利进行。

三、组立工艺1. 搭建施工平台首先，在施工区域搭建施工平台，平台应具备足够的承重能力和稳定性，以支撑后续的施工工作。

2. 安装基础部分根据施工图纸和设计要求，施工人员应按照一定的顺序，将基础部分进行组装，并确保其稳固可靠。

在组装过程中，要注意使用合适的工具和固定材料，避免因为疏忽而导致构支架的不牢固。

3. 组立构支架根据设计方案，施工单位需按照一定的顺序组立构支架。

在组立过程中，要注意遵守安全操作规程，确保施工人员的人身安全。

四、安装要求1. 基础水平度和垂直度要求在组立过程中，施工人员需使用水平仪和垂直仪等工具，确保基础的水平度和垂直度满足设计要求。

任何偏差都可能对后续的安装工作造成影响，因此要及时发现并进行调整。

2. 设备安装要求在组立构支架的过程中，施工人员需按照相关要求进行设备的安装，确保其接口连接紧密、无松动，并进行必要的防腐处理。

同时，要进行设备的功能测试，确保其达到要求。

五、质量控制1. 施工过程监控施工单位应设置专人进行施工过程的监控，确保施工进度和质量的控制。

同时，要及时记录施工的关键节点和重要参数，以备查证。

2. 施工现场检查施工人员应定期对施工现场进行检查，发现问题及时进行处理。

500千伏变电站新建工程构件支架组立施工方案摘要：工程构件支架组立变电站建设的主要组成部分,变电站构支架的施工质量,直接决定着供电网络能否稳定为用户提供供电服务,因此施工期间,就需要充分了解施工工法，本文作者根据500千伏变电站新建工程构件支架组立，介绍了工程构件支架组立的施工准备和施工技术措施。

关键词：500千伏；变电站；工程构件；支架组立1、工程概况500千伏变电站新建工程构支架组立包含500kV区、220kV区、主变区、35kV区构支架安装；构支架组装完成后喷涂2道优质919-3涂料。

500kV区构架包含A型柱10基，其中A型柱带端撑3基，26m高8基，18.5m高2基；单杆柱8基，标高26米；其中带端撑4基，标高26米。

构架梁38榀，其中30.5m梁18榀；25m梁4榀；28m梁3榀；27m梁13榀；地线柱14个；构架避雷针9个。

（构架布置图见图1-1，构架重量见表1-1）500kV区设备支架共36根，4m高20根，0.36t重；3.76m高7组、16根。

220kV区构架A型,36基，带端撑14基，其中14m高18基，169m高6基；构架梁32榀，25m长、18m高14榀，14.5m长、14m高10榀，13.5m长、14m 高10榀；地线柱13个；构架避雷针6个。

最重为GZ-1b，重约5.16t。

220kV区设备支架48根。

主变区包含A型柱4基，带端撑1基，4基在防火墙上；构架梁3榀。

A型柱20m高，最重为带端撑的A型柱GZ-1，含端撑柱重约3.3t；GZ-1重约2.08t。

主变及35kV区母线支架79根。

2、施工准备2.1施工技术人员熟悉施工图纸，并进行图纸审核，参加设计交底及图纸会审。

2.2技术员根据施工图纸及图纸会审纪要，提出构架柱、构架梁、螺栓和其它构件的规格与数量，为构件到场后验收检查做准备。

2.3项目部提出构架吊装施工机具、材料计划，由物资部落实解决。

施工现场做好施工机具、安全用具的检查，做好标识，不合格者禁止使用并直接退库。

滁州关塘110千伏变电站2#主变扩建工程构架吊装特殊施工方案公司名称二〇一六年三月批准：日期：审核：日期：编写：日期：特殊施工技术方案（措施）报审表工程名称：编号：填写、使用说明（1）此表用于非常规施工方案的报审。

（2）特殊施工方案应由施工项目部项目总工负责编制，施工单位相关管理部门审核，公司总工（副总工）批准，并附安全验算结果。

（3）监理项目部审查要点参照一般施工方案“专业监理工程师审查要点”。

目录1作业任务 (5)2编写依据 (6)3作业准备和条件 (6)4作业方法及安全、质量控制措施 (9)5作业质量标准及检验要求 (15)6技术资料要求 (18)7固有风险及预控措施、文明施工标准 (18)8有关计算及其分析 (22)1作业任务1.1作业项目概况及范围1.1.1 作业项目概况本作业项目包括2号主变A型构架1组，高度12米；其中横梁1根，长度10米，高度0.4米，设上下金属爬梯1根。

35kV母线A型构架2组，高度9米；其中横梁3根，2根长度5米，高度0.4米；1根长度6米，高度0.4米，3组人字柱和4根钢横梁组装时焊缝高度一律采用6mm，所有外露铁件均需除锈后刷环氧富锌漆两遍。

1.1.2 作业项目范围2号主变构架构件及钢横梁和35kV构架、及横梁吊装。

1.2 工程量2编写依据2.1《建筑工程施工质量验收统一标准》（GB 50300—2001）2.2《钢结构工程施工质量验收规范》GB50205—20012.3《钢结构施工规范》（GB 50775-2012）2.4《钢结构焊接规范》（GB 50661-2011）2.5《安徽滁州关塘110kV变电站工程项目管理实施规划》2.6《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 1183—2012）2.7《国家电网公司输变电工程建设标准强制性条文实施管理规程》(Q/GDW 248-2008)2.8《国家电网公司输变电工程标准工艺》2012年版2.9《国家电网公司输变电工程安全文明施工标准化管理办法》（国网（基建∕3）187-2014）2.10《电力建设安全工作规程第3部分：变电站》(DL 5009.3-2013)2.11《110kV构架施工图》（图号：B0088S-T0004）、《主变场地构筑物施工图》（图号：B0088S-T0005）、《110kV设备支架施工图》（图号：B0088S-T0006）3 作业准备和条件3.1技术准备3.1.1图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》（简称《导则》）的要求做好图纸会检工作。

《变电站设备支撑架安装施工方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的稳定运行，提高供电可靠性，需要对变电站进行升级改造。

本次施工项目主要是安装变电站设备支撑架，为变电站内的各类设备提供稳定的支撑和安装基础。

变电站设备支撑架的安装质量直接关系到设备的安全运行和使用寿命，因此必须严格按照国家相关规范和标准进行施工，确保施工质量和安全。

二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和相关技术规范，了解支撑架的结构形式、安装要求和技术参数。

- 编制施工方案，明确施工工艺、质量标准和安全措施。

- 对施工人员进行技术交底，使其掌握施工方法和技术要求。

（2）材料准备- 根据施工图纸和材料清单，采购符合要求的支撑架材料，包括钢材、螺栓、垫片等。

- 对采购的材料进行检验，确保其质量符合国家相关标准和设计要求。

- 将检验合格的材料分类存放，做好标识，防止混淆和损坏。

（3）现场准备- 清理施工现场，平整场地，确保施工场地满足施工要求。

- 测量放线，确定支撑架的安装位置和标高。

- 搭建临时施工设施，如脚手架、防护栏等。

2. 基础施工（1）根据设计要求，进行支撑架基础的开挖和浇筑。

基础的尺寸和深度应符合设计要求，基础混凝土的强度等级应不低于 C25。

（2）在基础混凝土浇筑过程中，应注意控制混凝土的坍落度和浇筑质量，确保基础混凝土密实。

（3）基础混凝土浇筑完成后，应及时进行养护，养护时间不少于 7 天。

3. 支撑架制作与安装（1）支撑架制作- 根据施工图纸和设计要求，进行支撑架的制作。

支撑架的制作应在加工厂内进行，确保制作质量。

- 支撑架的钢材应采用 Q235B 或以上等级的钢材，钢材的质量应符合国家相关标准和设计要求。

- 支撑架的焊接应采用手工电弧焊或二氧化碳气体保护焊，焊接质量应符合国家相关标准和设计要求。

- 支撑架制作完成后，应进行除锈和防腐处理，防腐涂层的厚度应不小于80μm。

（2）支撑架安装- 将制作好的支撑架运输到施工现场，采用吊车进行吊装。

XXXXX变扩建工程构支架（混凝土电杆）组立安装施工方案XXXX工程项目部XXXX年XX月XX日目录一、施工工艺流程图二、各工序施工方法及要求1、施工准备2、基础复核3、构件检查4、构件拼装5、构架吊装6、横梁安装三、质量评定四、交接验收五、安全施工措施构支架（混凝土杆）组立施工方案一、施工工艺流程图二、各工序施工方法及要求1、施工准备(1)技术准备：参与施工的人员必须先熟悉施工图纸资料经及构架施工方法，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。

(2)人员准备：成立构架施工小组，每一小组由3～4人组成，施工人员必须持有相应工种的操作证。

(3)工器具准备：(4)施工现场清理及布置：清理施工现场杂物，平整好构架拼装场地。

2、基础复核用经纬仪、钢尺复测构架基础中心线、高程是否与设计一致，并填写技术复核记录表。

由质检员、技术员对基础质量进行检查，质量合格方可进行下道工序施工。

基础质量标准：（1）单杆基础中心误差应小于10mm，高程偏差为－10 mm～＋5 mm。

（2）双杆基础中心偏差不应超过±30mm，高程偏差为±20 mm。

3、构件检查（1）、根据电气图纸设计要求，仔细核对金属加工件的数量，尺寸，检查焊接是否牢固、可靠。

（2）、对砼杆的检查：检查杆身无麻点、蜂窝，普通砼杆不允许有纵向裂纹。

用钢尺、钢丝检查弯曲度小于2％，予应力杆不允许有纵向裂纹，横向裂纹不应超过0. 2mm，长度小于周长的1/3。

杆上孔位、钢圈与设计相符。

钢圈径向平面与杆身垂直，纵向平面与杆身纵向平面高度差不大于4 mm。

（3）、构件弯曲度小于2％，安装孔位置正确，附件齐全，其它项目符合设计要求。

4、构件拼装砼杆对接有钢圈焊接及法兰盘螺栓连接两种。

采用焊接连接时，先在平坦密实地面排好方木，用吊车将砼杆吊到方木上，清除焊口上的油脂、铁锈，用木楔子调直杆身，使两焊接的钢圈距离为2～4mm，螺孔及其它构件位置符合设计要求。

变电站构支架吊装施工方案一、施工方案编制依据本施工方案依据《电力建设工程施工安全技术规程》、《变电站建设工程施工及验收规范》等国家及行业相关标准、规范进行编制。

同时，结合本工程的具体特点和实际情况，确保施工过程的科学性、安全性和经济性。

二、工程概况与特点本工程为变电站构支架吊装施工，涉及大量高空作业和重型构件吊装。

工程的主要特点包括：构支架结构复杂、尺寸大、重量重，吊装高度高，施工难度大，对安全和质量要求高。

三、作业人员组织安排为确保施工顺利进行，将组织专业的吊装作业队伍，包含项目经理、安全监督员、吊装操作员、技术工人等。

所有作业人员必须持有相应的特种作业操作证，并经过培训合格后方可上岗。

四、机具计划与选择根据工程特点和吊装需求，选择适合的重型塔吊、吊索具、平衡梁等机具设备。

设备进场前进行严格检查，确保性能良好。

同时，制定机具设备使用、维护和保养计划，确保施工过程中的机具设备始终处于良好状态。

五、作业前准备与条件作业前，需完成施工现场的安全设施搭设，包括安全网、警示标志、防护栏等。

同时，对吊装区域进行清理，确保无障碍物。

此外，还需进行技术交底和安全教育，确保所有作业人员明确任务和安全要求。

六、施工工序与质量控制吊装施工按照以下工序进行：吊装设备检查→构件吊装前准备→吊装作业→吊装后检查。

在施工过程中，实行全过程质量控制，确保每个环节的施工质量符合设计要求。

七、安全技术措施与要求吊装作业过程中，严格执行安全操作规程，确保作业人员安全。

设置专职安全监督员，对施工现场进行实时监控，及时发现和纠正安全隐患。

对吊装设备进行定期检查和维护保养，确保其安全可靠。

在吊装区域设置警戒线，禁止非作业人员进入。

加强与气象部门的沟通，及时掌握天气变化，合理安排施工时间。

八、环境保护与文明施工严格遵守环境保护法规，减少施工过程中的噪音、粉尘和废水排放。

合理利用资源，减少材料浪费，提高施工效率。

保持施工现场整洁有序，实现文明施工。

变电站新建工程构架吊装专项施工方案范本喀什莎车北郊220 千伏变电站新建工程构架吊装专项施工方案新疆送变电__ 公司二零二一年三月12喀什莎车北郊220千伏变电站新建工程构架吊装专项施工方案批准:年月日审核:年月日年月日年月日编写:年月日年月日3目录一、编制依据················································································································································ 4 二、工程概述················································································································································ 4 2 2. .1 1构架工作量 (5)······························································································································································· 7 2 2. .2 2构、支架安装特点························································································································· 7 2 2. .3 3施工计划安排 (7)三、施工流程及工艺要求····························································································································· 7 3 3. .1 1 施工准备········································································································································· 8 3 3. .2 2基础复测和技术交底··················································································································· 11 3 3. .3 3 现场到货验收及保管··················································································································· 12 3 3. .4 4构件排杆、组装··························································································································· 13 3 3. .6 6构、支架组装的地面验收············································································································ 15 3 3. .7 7构、支架吊装······························································································································· 15 3 3. .8 8构、支架的调整、校正··············································································································· 19 3 3. .9 9混凝土灌浆养护··························································································································· 19 3 3. .10拆除拦风绳................................................................................................................................. 19 3 3. .1 11 接地线制作. (20)四、施工质量要求 (2)0 4 4. .1 1质量检查 (2)0 4 4. .1 1. .2 2组装前检查······························································································································· 20 44. .2 2质量保证措施 (21)五、安全文明施工 (2)3 5 5. .1 1施工工机具检查及保养··············································································································· 23 5 5. .2 2吊装作业安全文明施工··············································································································· 23 5 5. .3 3现场安全监护······························································································································· 24 5 5. .4 4现场指挥 (2)4 5 5. .5 5施工作业环境······························································································································· 24 5 5. .6 6高空作业及高空作业人员············································································································ 24 5 5. .7 7危险源辨识 (25)5 5. .8 8现场安全文明布置....................................................................................................................... 25 六、标准工艺应用.. (2)6 七、质量通病防治措施 (30)八、强制性条文实施管理 (30)九、安全文明施工、环境保护措施及绿色施工························································································· 31 9 9. .1 1施工作业安全技术措施··············································································································· 31 9 9. .2 2现场文明施工措施······.。

XXXXXXXXXXXXXXXXXXXXXXX换流站扩建工程构架安装施工方案XXXXXXXXXXXXXXX二0一三年二月审签页编写：年月日审核：年月日批准：年月日XXXXXXXXXXXXXXX二0一三年二月目录一、编制说明及编制依据 (3)二、项目概况 (3)三、施工方案 (4)3.1施工方案简述 (4)3.2施工流程图 (5)四、组织措施 (7)4.1人员组织 (7)4.2作业组划分 (7)4.3人员职责 (7)五、技术措施 (8)5.1构架基础结构的检查 (8)5.2构架柱现场组装 (8)5.3横梁组装 (10)5.4构架吊装与组立 (10)5.5横梁的吊装 (13)5.6吊装顺序 (13)5.7防磕碰磨损措施 (14)5.8最终检查 (14)六、安全措施 (14)6.1一般安全要求 (16)6.2构支架安装危险点分析及预防措施 (17)6.3环境健康要求 (18)七、应急预案与响应 (19)7.1施工现场应急响应领导小组 (19)7.2职责 (19)7.3报警要求 (19)7.4抢救程序 (19)7.5事故现场保护 (19)7.6触电急救措施 (19)7.7高处坠落急救 (20)八、附表 (20)附表一：主要工机具及材料表 (20)一、编制说明及编制依据1.1编制说明构支架是变电站的骨架，是构成户外配电装置的基础和框架。

构支架安装质量的好坏，不仅是整个变电站外观质量的重要方面，也是下一步电气安装质量的重要影响因素之一。

因此，构支架吊装是整个变电站安装的重要环节，同时也是集高空、起重作业为一体、工作强度大、危险性大的施工项目。

为了确保施工安全，提高构支架安装质量，在总结以往施工经验的基础上，针对本工程的施工特点特编制本施工技术安全措施方案，在构支架安装过程中，所有参加施工的人员应遵照执行。

1.2编制依据1.2.1《钢结构工程施工及验收规范》(GB 50205-2001)1.2.2《火电施工质量检验及评定标准第一篇土建工程篇》1.2.3《110～500kV架空送电线路施工及验收规范》（GB50233-2005）1.2.4《国家电网公司现场标准化作业指导书编制导则》（试行）(国家电网生[2004]503号)1.2.5《国家电网公司电力安全工作规程》（变电部分和线路部分）(国家电网安监[2009]664号)1.2.6《防止电力生产重大事故二十五项重点要求》国电发【2000】589号1.2.7 ±500kVXXX（XXX）换流站扩建工程构架安装设计说明书及其它资料二、项目概况2.1 工程范围本次工程施工主要内容：（祥见附页构架施工平面图）第一阶段（#2母线及峡葛一回停电2月25日-3月3日）构架柱#2、#3、#4；构架梁#4、#5跨线（软母线）#1、#4、#12、#13第二阶段（全站停电4月13日-4月24日）构架柱#1、#5、#6、#7、#8、#9、#12、#13；构架梁#1、#6、#7、#8、#9、#11；跨线（软母线）#2、#3、#5、#7、#8、#9、#11第三阶段（不停电）不停电区域#3构架梁、新增高抗区域构架柱#10、#11，构架梁#10；第二阶段（全站停电5月13日-5月15日）第5串至第6串跨线（软母线）#6、#10。

《变电站设备支撑架安装施工方案》一、项目背景随着电力需求的不断增长，变电站的建设和升级改造成为保障电力供应的重要举措。

本次施工方案旨在为变电站设备支撑架的安装提供详细的指导，确保施工过程安全、高效、质量可靠。

变电站设备支撑架的安装质量直接关系到变电站设备的稳定运行和电力系统的安全可靠。

本项目将严格按照国家相关标准和规范进行施工，确保支撑架能够承受设备的重量和运行时的各种作用力，为变电站的正常运行提供坚实的基础。

二、施工步骤1. 施工准备- 技术准备：熟悉施工图纸和相关技术规范，编制施工方案并进行技术交底。

- 材料准备：根据施工图纸和材料清单，采购符合要求的钢材、连接件等材料，并进行检验和验收。

- 人员准备：组织专业的施工队伍，包括焊工、安装工、起重工等，并进行安全培训和技术培训。

- 设备准备：准备好施工所需的起重机、电焊机、切割机等设备，并进行检查和调试。

2. 基础施工- 根据设计要求，进行支撑架基础的施工。

基础施工包括土方开挖、基础垫层浇筑、基础钢筋绑扎、基础模板安装和基础混凝土浇筑等工序。

- 基础混凝土浇筑完成后，进行养护，确保基础强度达到设计要求。

3. 支撑架制作- 根据施工图纸，进行支撑架的制作。

支撑架制作包括钢材下料、焊接、除锈、防腐等工序。

- 钢材下料应采用机械切割或火焰切割，确保尺寸准确。

焊接应采用符合要求的焊接工艺，确保焊接质量。

除锈应采用喷砂或抛丸等方法，确保钢材表面清洁。

防腐应采用符合要求的防腐涂料，确保支撑架的使用寿命。

4. 支撑架安装- 在基础强度达到设计要求后，进行支撑架的安装。

支撑架安装采用起重机进行吊装，安装过程中应注意调整支撑架的垂直度和水平度，确保支撑架安装位置准确。

- 支撑架安装完成后，进行连接件的安装和紧固，确保支撑架连接牢固。

5. 设备安装- 在支撑架安装完成后，进行变电站设备的安装。

设备安装应按照设备安装说明书进行，确保设备安装位置准确、牢固。

- 设备安装完成后，进行设备的调试和试运行，确保设备运行正常。

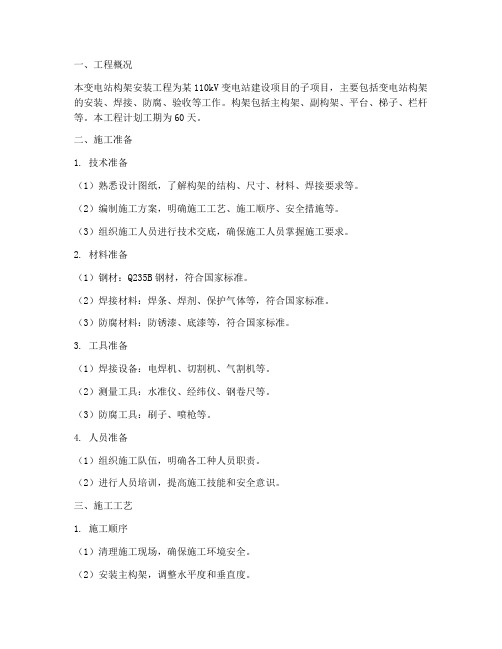

一、工程概况本变电站构架安装工程为某110kV变电站建设项目的子项目，主要包括变电站构架的安装、焊接、防腐、验收等工作。

构架包括主构架、副构架、平台、梯子、栏杆等。

本工程计划工期为60天。

二、施工准备1. 技术准备（1）熟悉设计图纸，了解构架的结构、尺寸、材料、焊接要求等。

（2）编制施工方案，明确施工工艺、施工顺序、安全措施等。

（3）组织施工人员进行技术交底，确保施工人员掌握施工要求。

2. 材料准备（1）钢材：Q235B钢材，符合国家标准。

（2）焊接材料：焊条、焊剂、保护气体等，符合国家标准。

（3）防腐材料：防锈漆、底漆等，符合国家标准。

3. 工具准备（1）焊接设备：电焊机、切割机、气割机等。

（2）测量工具：水准仪、经纬仪、钢卷尺等。

（3）防腐工具：刷子、喷枪等。

4. 人员准备（1）组织施工队伍，明确各工种人员职责。

（2）进行人员培训，提高施工技能和安全意识。

三、施工工艺1. 施工顺序（1）清理施工现场，确保施工环境安全。

（2）安装主构架，调整水平度和垂直度。

（3）安装副构架，调整水平度和垂直度。

（4）安装平台、梯子、栏杆等。

（5）焊接连接。

（6）防腐处理。

2. 施工方法（1）采用分段、分片、分层的方式进行施工。

（2）焊接采用手工电弧焊，焊接顺序为：先焊接主构架，再焊接副构架，最后焊接平台、梯子、栏杆等。

（3）焊接过程中，确保焊接质量，避免出现裂纹、气孔等缺陷。

（4）防腐处理采用刷涂法，先涂底漆，再涂面漆。

四、安全措施1. 施工现场设置安全警示标志，确保施工安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

3. 焊接作业时，确保通风良好，防止有害气体中毒。

4. 严禁酒后作业、疲劳作业，确保施工人员精神状态良好。

5. 定期进行安全检查，发现问题及时整改。

五、验收标准1. 构架安装位置、尺寸、垂直度、水平度等符合设计要求。

2. 焊接质量符合国家标准，无裂纹、气孔等缺陷。

3. 防腐处理均匀，无漏涂、流淌等现象。

构支架组立施工方案一、项目概述建立一个支架用于搭建桥梁、悬索桥、建筑物、场馆、舞台等工程施工过程中所需要的支撑结构。

支架的搭建需要考虑安全、稳定、可靠等因素，确保工程施工的顺利进行。

二、施工环境分析1.施工地点：根据具体工程要求确定施工地点，需要考虑地势、土质、道路条件等因素。

2.环境条件：施工现场需要保持干燥、清洁，无杂物、无障碍物，便于施工人员操作。

3.安全要求：在施工过程中要遵守相关安全规定，确保施工人员安全，并采取必要的防护措施。

三、施工方案1.确定支架类型：根据工程要求和实际情况，选择合适的支架类型，如悬挑支架、脚手架、托架等。

2.材料准备：根据支架类型，准备合适的材料，包括钢管、钢板、螺栓、连接件等。

3.图纸设计：根据支架类型和实际工程尺寸，绘制详细的支架图纸，确保支架结构合理、稳定。

4.工具准备：准备必要的施工工具，如电钻、扳手、剪刀等。

5.施工步骤：(1)确定支架基点：根据施工图纸，确定支架的基点位置，并标示出来。

(2)安装支撑柱：根据支架图纸，在基点位置上安装支撑柱，采用螺栓将其固定。

(3)安装横梁：根据支架图纸，在支撑柱之间安装横梁，采用连接件将其固定在支撑柱上。

(4)安装连接件：根据支架图纸，在横梁和支撑柱的连接处安装连接件，并确保连接牢固可靠。

(5)加固支架：根据支架图纸，在支撑柱和横梁的连接点处加固支架，确保其稳定性。

(6)完成支架：根据支架图纸，逐步完成支架的搭建，在每个阶段进行检查和调整，确保支架稳定、牢固。

6.施工测试：在搭建完成后，进行必要的质量检测和荷载测试，确保支架的安全可靠。

7.施工清理：施工完成后，进行现场清理，清除施工中产生的垃圾、材料和工具，保持施工环境整洁。

四、施工注意事项1.施工工人应具有相关的操作技能和经验，并遵守相关的操作规程和安全规定。

2.在施工过程中，要保持与其他施工人员的沟通和配合，确保施工进度和质量。

3.施工中要注意施工工人的安全防护，如佩戴安全帽、防滑鞋、安全绳等。

变电站构支架组立安装工程标准工艺1. 前言变电站构支架组立安装工程标准工艺适用于中、高压电力设备的施工、安装、维修等工作。

本文档旨在规范变电站构支架组立的安装工作，确保施工质量与安全。

2. 施工前准备工作2.1 工具、器材和材料准备在施工前，需要准备好以下工具、器材和材料：•手电钻•锤子、扳手、榔头、螺丝刀等施工工具•测量工具（包括尺子、水平仪、放像仪等）•钢管材料、连接件等施工材料2.2 安全防护在施工前，必须做好安全防护措施。

施工人员需要穿戴好安全帽、安全鞋、防护眼镜等安全装备，同时还需要在施工现场设置警示标志。

2.3 确认设计图纸施工前，需要对设计图纸进行确认。

特别要注意构架图纸中的尺寸、位置和节点，以确保安装的准确性和稳定性。

如果在施工中发现设计图纸有问题，必须及时提出并联系设计人员对其进行修正。

3. 施工流程在进行变电站构支架组立的安装工作时，需要按照以下步骤进行施工：3.1 安装地脚桩先按照设计图纸和示意图确定好地脚桩的位置和数量，并对地脚桩进行标记。

然后在地上开挖好相应深度的孔洞，放置好地脚桩，用水泥加固。

3.2 安装立杆根据设计图纸，连接好大杆、中杆和小杆，最后用螺栓把各个杆件连接好。

安装好立杆后，需要用水平仪检查立杆堆置的水平度和垂直度，确保其符合设计要求。

3.3 安装横杆接下来需要安装横杆，将其与立杆用连接件以及焊接方式连接起来，并使用放像仪进行校准，保证其与参考线的平行度要求，最后用螺栓紧固。

3.4 安装吊杆吊杆的安装需要在横杆之后进行，连接吊杆和立杆，以及吊杆和横杆的连接件。

安装完成后，需要进行平衡调整，以确保吊杆的平行度达到要求。

3.5 安装配重在某些情况下，需要在构架附近安装配重以增加稳定性。

配重的安装需要根据设计要求，确定配重的类型、数量、位置和固定方式，并在安装前进行计算和检查。

4. 施工安全注意事项在变电站构支架的安装过程中，需要注意以下施工安全事项：•施工人员必须穿好安全装备。

《变电站电缆支架施工方案》一、项目背景随着电力需求的不断增长，变电站的建设和升级改造成为保障电力供应的重要环节。

电缆支架作为变电站中电缆敷设的重要支撑结构，其施工质量直接关系到电缆的安全运行和变电站的整体可靠性。

本项目为[变电站名称]电缆支架施工工程，旨在为该变电站提供稳定、可靠的电缆敷设支撑，确保电力系统的安全、高效运行。

二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸，了解电缆支架的安装位置、数量、规格等技术要求。

- 编制施工方案，明确施工工艺、质量标准和安全措施。

- 对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求。

（2）材料准备- 根据施工图纸和材料清单，采购符合要求的电缆支架、膨胀螺栓、连接螺栓等材料。

- 对采购的材料进行检验，确保材料质量符合国家标准和设计要求。

（3）现场准备- 清理施工现场，确保施工现场无障碍物，具备施工条件。

- 测量放线，确定电缆支架的安装位置和标高。

2. 电缆支架安装（1）立柱安装- 根据测量放线的位置，在墙上或地面上打孔，安装膨胀螺栓。

- 将电缆支架立柱安装在膨胀螺栓上，调整立柱的垂直度和标高，确保立柱安装牢固。

（2）托臂安装- 将托臂安装在立柱上，调整托臂的水平度和间距，确保托臂安装符合设计要求。

- 采用连接螺栓将托臂与立柱连接牢固，防止托臂松动。

（3）电缆敷设- 在电缆支架安装完成后，进行电缆敷设。

电缆敷设应按照设计要求进行，确保电缆排列整齐、固定牢固。

3. 质量检查（1）施工过程中，对每一道工序进行质量检查，确保施工质量符合设计要求和国家标准。

（2）施工完成后，对电缆支架的安装质量进行全面检查，包括立柱的垂直度、托臂的水平度、间距、连接螺栓的紧固程度等。

（3）对电缆敷设质量进行检查，包括电缆排列整齐度、固定牢固程度等。

三、材料清单1. 电缆支架：[规格型号]，数量：[具体数量]。

2. 膨胀螺栓：[规格型号]，数量：[具体数量]。

3. 连接螺栓：[规格型号]，数量：[具体数量]。

一、工程概况本工程为XX变电站构支架安装工程，主要包括杆塔安装、钢结构安装、构支架安装、设备安装等施工内容。

工程地点位于XX市XX区，施工周期为XX个月。

二、施工准备1. 技术准备：根据工程图纸、设计文件及相关规范，编制施工组织设计、施工方案，并进行技术交底。

2. 材料准备：按照设计要求，提前采购杆塔、钢结构、构支架等材料，确保材料质量合格。

3. 人员准备：组织施工队伍，对施工人员进行培训，提高施工技能和安全意识。

4. 施工设备准备：准备吊车、切割机、电焊机、电锤、磨光机等施工设备。

三、施工工艺1. 杆塔安装：（1）检查杆塔进场的材料，确保外观平整光滑，防腐层良好，尺寸符合设计要求。

（2）基础顶面标高检查，确保顶面高差在10mm范围内。

（3）预埋地脚螺栓间距和对角线检查，误差在1mm范围内。

（4）门型杆组立：混凝土杆和圆形钢柱两种，确保电杆长度差在5mm内。

（5）起吊时加横撑固定，防止电杆变形或折断。

2. 钢结构安装：（1）对接或配件连接必须牢固、可靠、密贴。

（2）吊装时加防风绳，控制方向。

（3）底座调平紧固后继续安装，调平时一点处的垫片不超过3片。

3. 构支架安装：（1）按照厂家提供的图纸进行安装，确保固定牢靠，水平误差小于5mm。

（2）安装过程中，注意与杆塔、钢结构等设备的协调。

4. 设备安装：（1）设备安装符合规范和制造厂要求，转动点动作灵活正确、可靠。

（2）电气、机械闭锁可靠，所有密封件密封良好，瓷件无损伤、裂纹。

（3）设备外观无损伤、无污染。

四、施工质量控制1. 材料质量：确保所有材料质量合格，符合设计要求。

2. 施工过程：严格按照施工方案和规范进行施工，确保施工质量。

3. 施工记录：做好施工过程中的记录，包括材料验收、施工过程、质量检查等。

4. 验收：按照规范要求进行验收，确保工程质量合格。

五、施工安全措施1. 人员安全：加强施工人员的安全教育培训，提高安全意识。

2. 施工现场：设置安全警示标志，确保施工现场安全。

500kV/230KV输变电站工程构支架安装施工方案施工单位：编制人：编制日期：一、工程概况及特点1.1 适用范围适用于500kV变电站工程构支架组立安装作业。

1.2 编制目的明确安装过程中的各项要求，让参加施工的所有人员在各工序施工中按规定的程序和要求进行，为确保工程质量、安全、进度目标的实现提供依据和技术保障。

在构架安装过程中，严格按施工作业指导书的要求进行施工，确保构架安装的顺利，使安装质量达到优良标准。

1.3 工程概述本工程安装工作内容为吊装范围主要是500kV区、230kV区、主变区及切换线塔，具体内容包括构架、钢梁、地线柱、避雷针、钢爬梯、钢斜撑等。

1.4 安装施工工艺1.4.1施工流程测量放线-组件拼装-现场吊装-质量检查1.4.2 安装施工工艺1.4.2.1、基础验收划线基础验收构架基础土建施工结束，钢结构安装前，应会同监理、土建、安装单位三方对基础进行交接验收，验收前土建应提供施工质量记录和试块、试件试验报告，并划出标高线、中心线，验收检测数据应符合下表要求：测量队应向安装队提供以下资料.①基础砼标号②基础周围回填土夯实情况③基础轴线标志，标高基准点④每个基础轴线偏移量⑤每个基础标高偏差⑥地脚螺栓螺纹保护情况根据测量人员反馈情况再进行下一道工序施工。

1.4.3构架钢结构安装1.4.3.1 钢结构检查按照构架钢架图纸，对到厂钢构架进行清点检查，清点检查结束，作好验货记录。

钢架制造尺寸偏差应符合下列要求：（1）立柱总长度（每段）-6mm ～+2mm（2）钢柱直线度不大于全长的1/1000，且不大于10mm（3）钢柱扭转值不大于全长的1/1000，且不大于10mm（4）板梁扭转值不大于全长的1/1000，且不大于10mm1.4.3.2钢构架成片组对：构架钢构架角钢是现场拼装，每段通过螺丝连接，对到场部件必须认真检查，对变形构架认真校正，先将立柱安装固定，随即进行横梁和桁架安装1.4.3.3钢构架成片组对要求：钢立柱装完毕后，根据图纸尺寸，进行钢构架成片组对，其组对顺序按吊装前后的反向组对，也就是最后吊装的先行组对，组对焊接的钢构架偏差值应符合下列规定：（1）两立柱间距（中心线）间距的1/1000，最大不大于2mm（2）两立柱不平度不大于全长的1/1000，且不大于10mm（3）相应对角线度不大于全长的1.5/1000，且不大于15mm（4）平台支承与立柱不垂直≤4㎜（5）横梁与立柱中心线相对错位±5㎜（6）平台标高差±10㎜1.4.3.4钢构架安装：（1）钢架吊装用30t汽车吊主吊，16t汽车吊抬吊配合。
