微机原理加法程序

实验一 加法程序一．实验目的学习并掌握数据传送和算术运算指令的用法。

编写多位十进制数相加程序。

二．实验内容将两个多位十进制数28056，47193相加，并在屏幕上显示加数、被加数、和。

要求两个操作数均以ASCII 码形式各自顺序存放在DA TA1和DA TA2内存单元中，并将结果送回DA TA1处（低位在前，高位在后）。

三．程序流程图程序流程如图2.1所示。

两操作数在内存中存放的情况如图2.2所示。

四、实验步骤（1）进入DOS 环境，如果计算机操作系统是在DOS 环境下，则直接进入下一步即可。

如果计算机操作系统是在Windows 环境下，则打开“开始”菜单，选“运行”项，在“打开”栏中输入“CMD ”，点击“确定”按钮，进入DOS 环境；（2）将设计好的汇编语言程序用编辑器编辑；EDIT *. ASM ，其中* 号代表程序名，为任意1~8个字符，扩展名 ．ASM 不可缺省。

进入编辑状态，输入汇编语言源程序，完成后，同时按“Alt+F ”按钮，打开文件菜单，选择“Save ”选项存盘，随后，选择“Exit ”选项，退出编辑状态；（3）对源程序进行汇编链接；（4）执行并调试可执行文件。

进入DOS 全屏模式，运行可执行文件*．EXE ，调试器运行和调试可执行文件*．EXE 。

五、参考程序SHOWMACRO B；宏定义MOV DL ， B ；B 为要显示字符的ASCII 码MOV AH ， 02HINT21H；2号功能调用，在屏幕上显示一个字符图2.1 十进制数相加程序流程图 33H 39H 31H 37H 34H36H 35H 30H38H32H存储器DATA1DATA1图2.2 数据在内存中的存放情况ENDMDATA SEGMENT ；数据段DATA1 DB 33H，39H，31H，37H，34H ；被加数47193的ASCII码（倒序存放）DATA2 DB 36H，35H，30H，38H，32H ；加数28056的ASCII码（倒序存放）DATA3 DB '——— '，0DH，0AH，'$ 'DATA ENDSSTACK SEGMENT STACK ；堆栈段STA DB 20 DUP (?)TOP EQU LENGTH STASTACK ENDSCODE SEGMENT ；代码段ASSUME CS：CODE，DS：DATA，SS：STACK，ES：DATASTART：MOV AX，DATA ；初始化，取段基址MOV DS，AXMOV AX，STACKMOV SS，AXMOV AX，TOPMOV SP，AXMOV SI，OFFSET DA TA2 ；取DATA2（加数）的偏移地址MOV BX，05 ；设置地址指针，BX=5 (加数为5位)SHOW 20H ；宏调用，显示“空格”(ASCII码为20H)CALL DISPL ；调显示子程序SHOW 0DH ；宏调用，“回车”SHOW 0AH ；宏调用，“换行”MOV SI，OFFSET DA TA1 ；取DATA1（被加数）的偏移地址MOV BX，05 ；设置地址指针，BX=5 (被加数为5位)SHOW 2BH ；宏调用，显示“+”（ASCII码为2BH）CALL DISPL ；调显示子程序SHOW 0DH ；宏调用，“回车”SHOW 0AH ；宏调用，“换行”MOV CL，7 ；CL=7，显示7个“-”，构成直线S1：SHOW 2DH ；宏调用，显示“-”（ASCII码为2DH）LOOP S1 ；CX-1→CX,CX≠0，转到标号S1SHOW 0DHSHOW 0AHMOV SI，OFFSET DA TA1 ；取DATA1（被加数）的偏移地址MOV DI，OFFSET DA TA2 ；取DATA2（加数）的偏移地址CALL ADDA ；调加法程序MOV SI，OFFSET DA TA1 ；取DATA1的偏移地址，显示两数之和SHOW 20HMOV BX，05 ；BX=5，设置地址指针CALL DISPL ；调显示子程序MOV AX，4C00H ；返回DOSINT 21HDISPL PROC NEAR ；显示子程序DS1：SHOW [SI+BX-1] ；宏调用，倒序显示数据DEC BX ；BX←BX－1JNZ DS1 ；BX≠0，转到标号DS1，继续显示数据RETDISPL ENDPADDA PROC NEAR ；加法子程序MOV DX，SI ；DATA1的偏移地址传送给DXMOV BP，DI ；DATA2的偏移地址传送给BPMOV BX，05 ；BX=5，设置地址指针AD1：SUB BYTE PTR [SI+BX-1]，30H ；将ASCII码转化为十六进制数,并存入DA TA1 SUB BYTE PTR [DI+BX-1]，30H ；将ASCII码转化为十六进制数,并存入DA TA2 DEC BX ；BX←BX－1JNZ AD1 ；BX≠0，转到标号AD1，继续转换MOV SI，DX ；SI←DATA1的偏移地址MOV DI，BP ；DI←DATA2的偏移地址MOV CX，05 ；CX=5，设置计数常数CLC ；清除进位表示，CF=0AD2：MOV AL，[SI] ；AL←DATA1中的低位数MOV BL，[DI] ；BL←DATA1中的低位数ADC AL，BL ；带进位相加AAA ；十进制调整MOV [SI]，AL ；将结果保存到DATA1中INC SI ；指向下一位INC DILOOP AD2 ；CX-1→CX,CX≠0，转到标号AD2，继续加法MOV SI，DX ；SI←DATA1的偏移地址MOV DI，BP ；DI←DATA2的偏移地址MOV BX，05 ；BX=5，设置地址指针AD3：ADD BYTE PTR [SI+BX-1]，30H ；将十六进制转化为ASCII码ADD BYTE PTR [DI+BX-1]，30HDEC BX ；BX←BX－1JNZ AD3 ；BX≠0，转到标号AD3，继续转换RETADDA ENDPCODE ENDSEND START六、实验结果七、思考题不改变数据段DATA1和DATA2的内容，如何将加数与被加数分别由28056和47193变成65082和39174，并且相加。

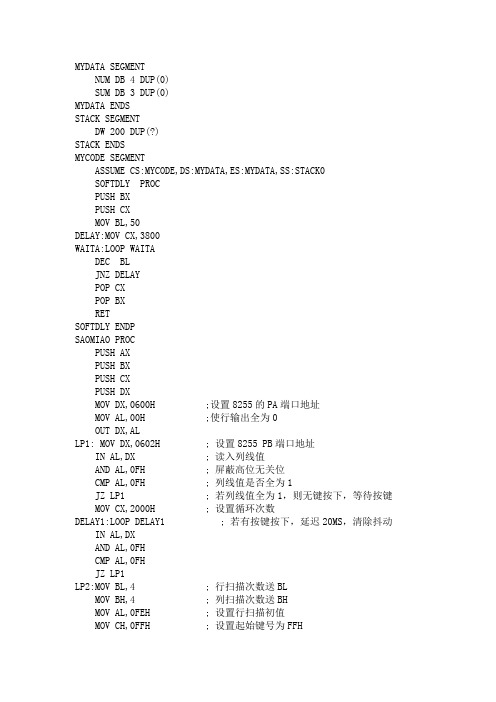

MYDATA SEGMENTNUM DB 4 DUP(0)SUM DB 3 DUP(0)MYDATA ENDSSTACK SEGMENTDW 200 DUP(?)STACK ENDSMYCODE SEGMENTASSUME CS:MYCODE,DS:MYDATA,ES:MYDATA,SS:STACK0SOFTDLY PROCPUSH BXPUSH CXMOV BL,50DELAY:MOV CX,3800WAITA:LOOP WAITADEC BLJNZ DELAYPOP CXPOP BXRETSOFTDLY ENDPSAOMIAO PROCPUSH AXPUSH BXPUSH CXPUSH DXMOV DX,0600H ;设置8255的PA端口地址MOV AL,00H ;使行输出全为0OUT DX,ALLP1: MOV DX,0602H ; 设置8255 PB端口地址IN AL,DX ; 读入列线值AND AL,0FH ; 屏蔽高位无关位CMP AL,0FH ; 列线值是否全为1JZ LP1 ; 若列线值全为1，则无键按下，等待按键 MOV CX,2000H ; 设置循环次数DELAY1:LOOP DELAY1 ; 若有按键按下，延迟20MS，清除抖动 IN AL,DXAND AL,0FHCMP AL,0FHJZ LP1LP2:MOV BL,4 ; 行扫描次数送BLMOV BH,4 ; 列扫描次数送BHMOV AL,0FEH ; 设置行扫描初值MOV CH,0FFH ; 设置起始键号为FFHLP3:MOV DX,0600H ; 设置8255PA端口地址OUT DX,AL ; 输出扫描初值ROL AL,1 ; 修改扫描码，为扫描下一行做准备MOV AH,AL ; 保持修改后的扫描码MOV DX,0602H ; 设置8255PB端口地址IN AL,DX ; 读入列值AND AL,0FH ; 屏蔽高位无关位CMP AL,0FH ; 查列线是否全为1JNZ LP4 ; 有，则转去找该列线ADD CH,BH ; 无，则修改键号指向该行末列键号MOV AL,AH ; 取回扫描码DEC BL ; 行值减1JNZ LP3 ; 行末查完转下一行JMP LP2 ; 重新开始扫描键盘LP4:INC CH ;键号加1，指向本行首列键号RCR AL,1 ; 右移一位JC LP4MOV [SI],CH ;键号送入[SI]中INC SIPOP DXPOP CXPOP BXPOP AXRETSAOMIAO ENDPSTART:MOV AX,MYDATA ；主程序开始MOV DS,AXMOV ES,AXMOV SI,OFFSET NUMMOV DI,OFFSET SUMMOV DX,0606H ;8255控制口地址MOV AL,82H ;方式控制字，PA口方式0输入（行），PB口方式0输入（列） OUT DX,ALMOV CX ,2L1:CALL SAOMIAO ;输入第一个数CALL SOFTDLYLOOP L1MOV CX,2L2:CALL SAOMIAO ;输入第二个数CALL SOFTDLYLOOP L2MOV CX,2MOV SI,OFFSET NUMCLCL3:MOV AL,[SI+1] ;开始进行加法运算ADC AL,[SI+3]AAAMOV [DI+2],ALDEC DIDEC SILOOP L3MOV AH,0 ;防止溢出，保存进位ADC AH,0MOV [DI+2],AHMOV DI,OFFSET SUML4:MOV DX,0604H ;送8255的PC口地址MOV AH,[DI+1]ROL AH,4MOV AL,[DI+2]ADD AL,AHOUT DX,AL ;将十位，个位输出到PC口使LED灯显示 MOV AL,[DI]ROL AL,4MOV DX,0600HOUT DX,AL ;将百位输出到PA口高4位使LED灯显示 MOV CX,20L5:CALL SOFTDLY ;延迟2秒后清零LOOP L5MOV AX,0OUT DX,AXMOV DX,0604HOUT DX,AXJMP STARTMYCODE ENDSEND START。

1. 加法运算指令和调正指令ADD，ADC，INC，AAA，DAA（1）不带进位的加法运算指令ADDADD指令完成两个操作数相加，并将结果保存在目的操作数中。

指令格式：ADD OPRD1, OPRD2功能：操作数OPRD1与OPRD2相加，结果保存在OPRD1中。

说明：操作数OPRD1可以是累加器AL或AX，也可以是其它通用寄存器或存储器操作数，OPRD2可以是累加器、其它通用寄存器或存储器操作数，还可以是立即数。

OPRD1和OPRD2不能同时为存储器操作数，不能为段寄存器。

ADD指令的执行对全部6个状态标志位产生影响。

例如：ADD AL, BL ;AL+BL结果存回AL中。

ADD AX, SI ;AX+SI结果存回AX中。

ADD BX, 3DFH ;BX+03DFH结果存回BX中。

ADD DX, DA TA[BP+SI] ;DX与内存单元相加，结果存回DX中。

ADD BYTE PTR[DI], 30H ;内存单元与30H相加，结果存回内存单元中。

ADD [BX], AX ;内存单元[BX]与AX相加，结果存回[BX]中。

ADD [BX+SI], AL ;内存单元与AL相加，结果存回内存单元中。

【例题3-3】求D9H与6EH的和，并注明受影响的标志位状态。

MOV AL, 0D9HMOV BL, 6EHADD AL, BL结果AL=47H，标志位CF=1,PF=1,AF=1,ZF=0,SF=0,OF=0（2）带进位的加法运算指令ADCADC指令完成两个操作数相加之后，再加上Flags的进位标志CF。

CF的值可能为1或0。

指令格式：ADD OPRD1, OPRD2功能：操作数OPRD1与OPRD2相加后，再加上CF的值，结果保存在OPRD1中。

说明：对操作数的要求与ADD指令一样。

例如：ADC AL, BLADC AX, BXADC [DI], 30HADC指令主要用于多字节数的加法运算，以保证低位向高位的进位被正确接收。

MODEL SMALLCode SegmentAssume CS:Code,DS:codeCR equ 000DHLF equ 000AHKBBack equ 0008H; －－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－; 功能：显示指定地址（Str_Addr）的字符串; 入口：; Str_Addr＝字符串地址（要求在数据段）; 用法: Output Str_Addr; 用法举例：Output PromptStrOutput MACRO Str_Addrlea dx,Str_Addrmov ah,9int 21hEndM; －－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－功能：输出一个字符; 入口：dl=要显示的字符Output_Chr proc Nearpush axmov ah,02hint 21hpop axretOutput_Chr endp; －－－－－－－－－－－－－－功能：输出回车换行Output_CTLF proc Nearpush axpush dxmov ah,02hmov dl,0dhint 21hmov dl,0ahint 21hpop dxpop axretOutput_CTLF endp; －－－－－－－－－－－－－－功能：取光标位置; 入口：无; 出口：DH=行号，DL=列号GetCursor Proc NearPUSH AXPUSH BXPUSH CXXOR BX,BXMOV AH,3INT 10HMOV Cursor_Row,DHMOV Cursor_Col,DLPOP CXPOP BXPOP AXRETCursor_Row DB ?Cursor_Col DB ?GetCursor EndP; －－－－－－－－－－－－－－－revolver(39629840) 9:44:07postmessage 发送ctrl+x 组合键,有谁会的啊大叔(42947111) 9:44:17功能：置光标位置; 入口：Cursor_Row=行坐标; Cursor_Col: 列坐标)SetCursor Proc NearPUSH CXPUSH BXPUSH AXMOV DH,Cursor_RowMOV DL,Cursor_ColXOR BX,BXMOV AH,2INT 10HPOP AXPOP BXPOP CXRETSetCursor EndP; －－－－－－－－－－－－－－－－－－－－－功能：键盘输入一个指定位数的十进制数字，将其转换成二进制数并保存在指定的内存单元。
