宝德PT6630W服务器用户手册V1.0本手册可能会出现技术或排版印刷的错误，因此本公司会定期修订此手册，并将修改后的内容纳入新版本中。
本公司拥有对产品、程序进行改进、更新的权力。
本公司对于在非本公司提供的设备上使用本公司软件的可靠性概不负责。
本手册中载有受版权保护的专利信息，版权所有，未经本公司的事先书面许可，本手册中的任何内容均不得复印、翻印或翻译。
Intel，XEON是Intel公司的注册商标。
Microsoft是Microsoft公司的注册商标。
Redhat是Red Hat公司的注册商标。
所有其它公司或产品名称分别是持有者的商标或服务标志。
本手册主要描述了如何对x630系列服务器进行操作、升级、配置和疑难解答，它可使操作者熟悉本公司系列服务器并为将来可能出现的问题提供参考。
章节说明本手册包括以下内容：1.使用准备2.系统结构描述3.系统说明与设置4.BIOS设置5.集成RAID配置6.操作系统安装说明7.系统故障诊断特殊标志手册中出现以下三种特定提示标志：警告：会引起人身伤害及灾难性的行为注意：会引起硬件损坏或造成软件故障的行为注释：提供重要信息目录第一章使用准备 (5)1.1摘要 (5)1.2检查运输包装 (5)1.3选择一个放置服无期的合适位置 (5)1.4把服务器安装在机架上 (5)1.5检查电源线 (6)1.6增加设备 (6)1.7连接外围设备 (6)1.8打开显示器和服务器 (6)第二章系统结构描述 (7)2.1PT6630W结构特性 (7)2.2PT6630W后窗IO图示 (9)2.3跳线设置 (10)第三章系统说明与设置 (14)3．1CPU (14)3．2内存 (14)3．3视频控制器 (15)3．4硬盘控制器 (15)3．5网络控制器 (15)3．6键盘和鼠标 (15)3．7光驱和软驱 (15)3．8PCI扩展 (15)3．9其他配置 (15)3．10认证兼容操作系统 (15)第四章BIOS设置 (16)BIOS的设置 (16)第五章集成RAID配置 (18)5.1事前准备： (18)5.2操作步骤： (18)5.3安装操作系统 (19)第六章操作系统安装说明 (20)6.1M ICROSOFT W INDOWS2012R2S ERV ER安装说明 (20)第七章系统故障排除 (27)7.1系统复位介绍 (27)7.2系统首次启动 (27)7.3其他问题及解决办法 (27)7.4具体问题 (28)第一章使用准备1.1摘要本章内容的主要任务是讲述如何做一些基本的准备工作。

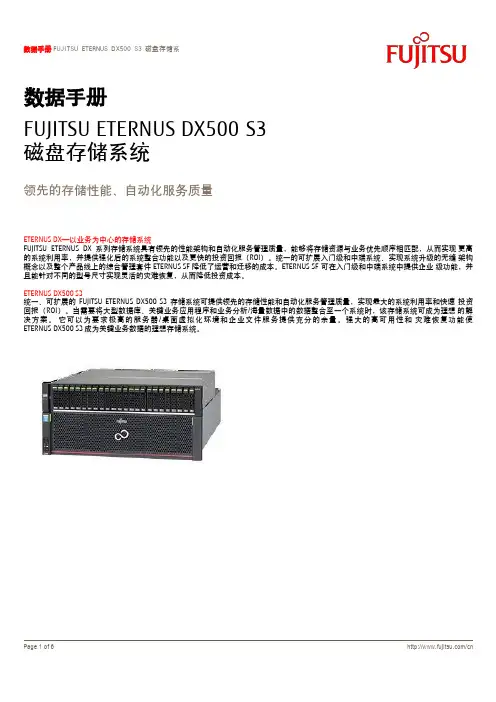

数据手册FUJITSU ETERNUS DX500 S3磁盘存储系统领先的存储性能、自动化服务质量ETERNUS DX——以业务为中心的存储系统FUJITSU ETERNUS DX 系列存储系统具有领先的性能架构和自动化服务管理质量，能够将存储资源与业务优先顺序相匹配，从而实现更高的系统利用率，并提供强化后的系统整合功能以及更快的投资回报（ROI）。
统一的可扩展入门级和中端系统、实现系统升级的无缝架构概念以及整个产品线上的综合管理套件 ETERNUS SF 降低了运营和迁移的成本。
ETERNUS SF 可在入门级和中端系统中提供企业级功能，并且能针对不同的型号尺寸实现灵活的灾难恢复，从而降低投资成本。
ETERNUS DX500 S3统一、可扩展的FUJITSU ETERNUS DX500 S3 存储系统可提供领先的存储性能和自动化服务管理质量，实现最大的系统利用率和快速投资回报（ROI）。
当需要将大型数据库、关键业务应用程序和业务分析/海量数据中的数据整合至一个系统时，该存储系统可成为理想的解决方案。
它可以为要求极高的服务器/桌面虚拟化环境和企业文件服务提供充分的余量。
强大的高可用性和灾难恢复功能使ETERNUS DX500 S3 成为关键业务数据的理想存储系统。
主要特性与优势市场领先的性能与自动化性能管理相结合⏹顶级性能实现大型存储整合，带来快速的投资回报（ROI）⏹自动匹配存储性能和业务优先性⏹为关键业务数据提供可靠且可预测的服务质量⏹在一个存储系统中实现并行生产性任务和分析性任务的操作⏹系统中的高可扩展性和升级至更高更大系统的选件，能够在低成本增长的前提下为数据的快速提升提供支持，同时确保投资保护坚如磐石的操作⏹全面的高可用性、服务质量和灾难恢复功能确保可靠且可预测的操作⏹灵活的灾难恢复，包括透明的故障转移，在不同型号尺寸的⏹系统间实现远程复制和快照⏹强大的不间断维护和升级功能减少计划停机时间真正统一的架构⏹统一的S AN 和N AS 访问驱动器系统利用率改善投资回报⏹整个产品线上的统一管理功能使得运营效率得以提高⏹统一的连接性支持大量的联网类型和多种网络组合方式⏹统一架构能够实现2.5 英寸和3.5 英寸磁盘类型的灵活组合系统概述ETERNUS DX500 S3控制器数量2主机接口数量4/8 个端口[iSCSI、FCoE、以太网（10Gbit/s）]，4-16 个端口[FC]、8/16 个端口[以太网（1Git/s）]高速缓存最大容量64 GB（块）/ 64 GB + 32 GB（块+文件）极速缓存5,600 GB极速缓存池3,200 GB驱动器最大数量528驱动器机柜最大数量22注22 个2.5 英寸或3.5 英寸的驱动器机柜（DE）、8 个H D-DE 或混合D E冗余RAID 控制器风扇电源支持的R AID 级别0、1、1 + 0、5、5+0、6主机接口光纤通道(16 Gbit/s、8 Gbit/s、4 Gbit/s)FCoE (10 Gbit/s)iSCSI (10 Gbit/s、1 Gbit/s)以太网(10 Gbit/s、1 GBbit/s)混合主机接口是最大主机数1,024支持NAS协议CIFS(SMB2.0), CIFS(SMB3.0), NFSv2, NFSv3最大存储容量——物理容量3,168 TB2.5 英寸 SAS 15,000 rpm (600 GB / 300 GB)2.5 英寸 SAS 10,000 rpm (1,200 GB / 900 GB / 600 GB / 300 GB)2.5 英寸近线S AS 7,200 rpm (1 TB)驱动器类型 2.5 英寸 SSD (1,600 GB / 800 GB / 400 GB)3.5 英寸近线SAS 7,200 rpm (6 TB / 4 TB / 3 TB / 2 TB)3.5 英寸 SSD (1600 GB / 800 GB / 400 GB)HDDE SAS 10,000 rpm (1.2 TB)HDDE SAS 7,200 rpm(4 TB / 3 TB / 2TB)注 2.5 英寸驱动器仅可用于2.5 英寸驱动器机柜，3.5 英寸驱动器仅可用于3.5 英寸驱动器机柜。

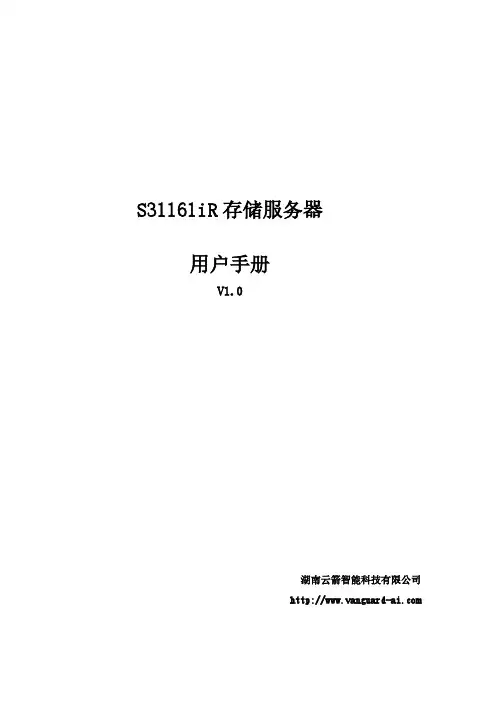

S31161iR存储服务器用户手册V1.0湖南云箭智能科技有限公司目录1致尊敬的用户 (1)2声明 (2)3注意事项 (3)4开箱检查 (4)4.1随机配件 (4)4.2确认配置 (4)5产品基本说明 (5)5.1设备开关板按钮 (6)5.2设备前视图 (7)5.3设备后视图 (7)6机架安装 (7)6.1注意事项 (7)6.2滑轨的安装方法 (8)6.3产品资料索取 (10)7安装操作系统 (10)7.1注意事项 (10)7.2设置BIOS启动顺序 (11)7.3Windows Server 2012 系统的安装 (11)7.4Linux 操作系统和驱动程序安装 (16)8常见故障及注意事项 (24)9产品有害物质含量状态说明 (26)1致尊敬的用户衷心感谢您选用本公司的产品！本手册将向您介绍产品在使用中对使用环境的要求、安装指导、硬件操作、网络配置等基础使用知识，有助于您更详细的了解和使用此产品。
请将产品的包装物进行收集并交废品收购站回收利用，造福人类。
湖南云箭智能科技有限公司拥有本手册的版权。
本手册中的内容如有变动恕不另行通知。
如果您对本手册有疑问或建议请联系本公司。
服务热线：400-998-0966服务邮箱：***********************湖南云箭智能科技有限公司2020 年12月2声明在正式使用本产品之前，请先阅读以下声明：只有您阅读了以下声明并且同意以下条款后，方可正式开始使用本产品。
如果您对以下条款有任何疑问，请您和您的供货商联系或直接与我们联系。
如您未向我们就以下条款提出疑问并开始使用本产品，则是默认您已经同意了以下的条款。
1.我们提醒用户特别注意：在任何时候，除了我们提示您可以修改的参数以外，您不要修改本产品任何其它参数。
2.在您使用的本产品出现任何硬件故障时，或您希望对硬件进行任何升级时，请您将本产品的产品序列号提供给我们的技术服务中心，请您不要自行拆卸机箱或在机箱内加装不兼容的硬件设备，以免损坏本产品。
Sun StorEdge 3000 系列安装、操作和维护手册Sun StorEdge 3510 FC 阵列Sun Microsystems, Inc.4150 Network CircleSanta Clara, CA 95054 U.S.A.650-960-1300部件号 817-2760-102003 年 3 月，修订版 A请将对本文档的意见发送到：*******************版权所有 © 2002-2003 Dot Hill Systems Corporation, 6305 El Camino Real, Carlsbad, California 92009, USA.保留所有权利。
Sun Microsystems, Inc. 和 Dot Hill Corporation 可能拥有与本产品或文档中涉及的技术相关的知识产权。
具体来说（且不仅限于此），这些知识产权包括 /patents 所列出的美国专利中的一项或多项，以及在美国或其他国家（地区）申请的一项或多项补充专利或未决专利。
本产品或文档按照限制其使用、复制、分发和反编译的许可证进行分发。
本产品或文档的任何部分，未经 Sun 及其许可方（如果有）的事先书面授权，不得以任何形式或任何手段加以复制。
第三方软件由 Sun 供应商提供版权及许可授权。
本产品的某些部分来源于 Berkeley BSD 系统，已获得 University of California 的许可。
UNIX 是在美国和其他国家（地区）的注册商标，已通过 X/Open Company, Ltd. 获得独家许可。
Sun、Sun Microsystems、Sun 标志、Sun StorEdge、AnswerBook2、, 和 Solaris 是 Sun Microsystems, Inc. 在美国和其他国家（地区）的商标或注册商标。
美国政府权利 ó 商业使用。

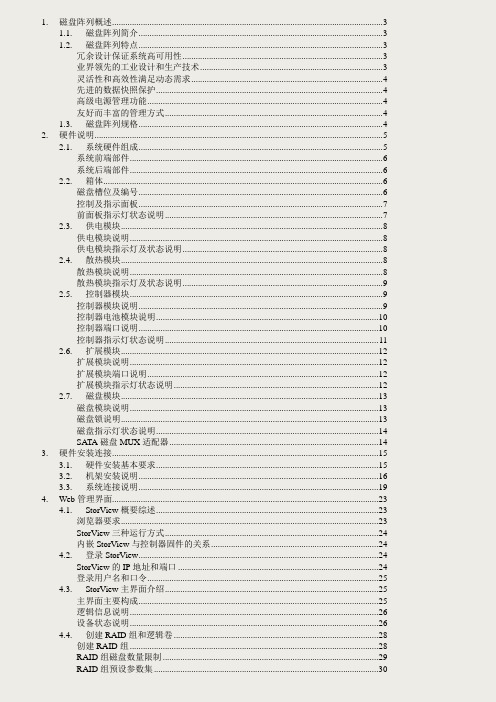

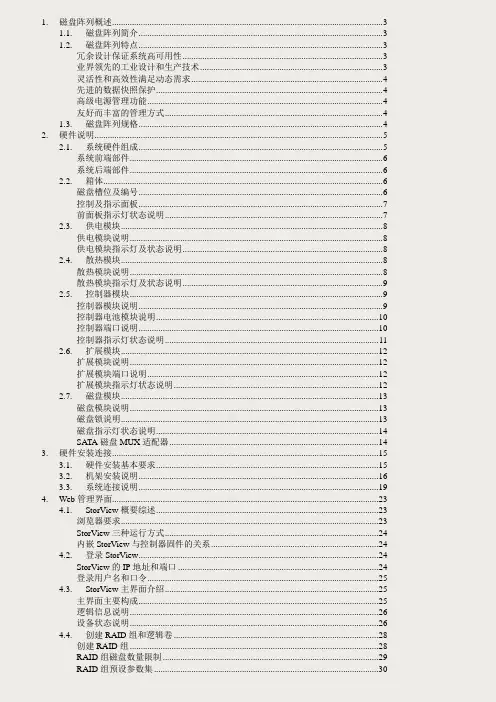

1. 磁盘阵列概述 (3)1.1. 磁盘阵列简介 (3)1.2. 磁盘阵列特点 (3)冗余设计保证系统高可用性 (3)业界领先的工业设计和生产技术 (3)灵活性和高效性满足动态需求 (4)先进的数据快照保护 (4)高级电源管理功能 (4)友好而丰富的管理方式 (4)1.3. 磁盘阵列规格 (4)2. 硬件说明 (5)2.1. 系统硬件组成 (5)系统前端部件 (6)系统后端部件 (6)2.2. 箱体 (6)磁盘槽位及编号 (6)控制及指示面板 (7)前面板指示灯状态说明 (7)2.3. 供电模块 (8)供电模块说明 (8)供电模块指示灯及状态说明 (8)2.4. 散热模块 (8)散热模块说明 (8)散热模块指示灯及状态说明 (9)2.5. 控制器模块 (9)控制器模块说明 (9)控制器电池模块说明 (10)控制器端口说明 (10)控制器指示灯状态说明 (11)2.6. 扩展模块 (12)扩展模块说明 (12)扩展模块端口说明 (12)扩展模块指示灯状态说明 (12)2.7. 磁盘模块 (13)磁盘模块说明 (13)磁盘锁说明 (13)磁盘指示灯状态说明 (14)SATA磁盘MUX适配器 (14)3. 硬件安装连接 (15)3.1. 硬件安装基本要求 (15)3.2. 机架安装说明 (16)3.3. 系统连接说明 (19)4. Web管理界面 (23)4.1. StorView概要综述 (23)浏览器要求 (23)StorView三种运行方式 (24)内嵌StorView与控制器固件的关系 (24)4.2. 登录StorView (24)StorView的IP地址和端口 (24)登录用户名和口令 (25)4.3. StorView主界面介绍 (25)主界面主要构成 (25)逻辑信息说明 (26)设备状态说明 (26)4.4. 创建RAID组和逻辑卷 (28)创建RAID组 (28)RAID组磁盘数量限制 (29)RAID组预设参数集 (30)创建逻辑卷 (30)4.5. 配置数据快照 (30)基本原理 (30)配置步骤 (31)4.6. 配置SAN映射 (33)基本原理 (33)配置界面 (33)配置步骤 (33)4.7. 高级供电管理 (34)基本原理 (34)配置方式 (34)4.8. 升级控制器固件 (35)4.9. 升级StorView (36)5. 使用串口配制磁盘阵列（VT-100配置）.............................................. 错误!未定义书签。
16盘位E-NVS服务器 磁盘阵列操作手册版本号：V1.1声明：由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符，本手册内容仅供参考，本手册内容将根据产品功能的增强而更新，如有更新恕不另行通知。
前言非常感谢您使用平台服务器，本平台系统为您提供了一套网络监控应用的整体解决方案。
在计划实施此系统前，请您务必先阅读本手册，以更好理解本系统安装过程和操作过程，以及其他相关信息。
目录一、磁盘管理配置初始化..........................................................................................................- 1 -1.1 WEB管理系统登录......................................................................................................- 1 -1.2系统基本配置................................................................................................................- 2 -1.2.1网络配置.............................................................................................................- 2 -1.2.2 时间设置............................................................................................................- 3 -1.2.3 密码设置............................................................................................................- 3 -1.3 RAID初始化.................................................................................................................- 4 -1.4 创建文件系统.............................................................................................................- 10 -1.4.1 IE管理系统登录..............................................................................................- 10 -1.4.2 RAID状态验证................................................................................................- 10 -1.4.3 创建文件系统..................................................................................................- 12 -1.4.4 创建文件系统验证..........................................................................................- 14 -二、磁盘映射............................................................................................................................- 15 -2.1 shell终端中磁盘映射.................................................................................................- 16 -2.2 WEB网管中磁盘映射................................................................................................- 17 -2.3网管客户端中磁盘映射..............................................................................................- 19 - 附录1 服务器软件安装...........................................................................................................- 20 - 附录2 数据库备份...................................................................................................................- 23 -一、磁盘管理配置初始化1.1 WEB管理系统登录首次登录时在浏览器地址栏中输入服务器默认IP，端口号为88，即http://192.168.0.100:88/ 进入如下所示的登录界面，在登陆框的右侧可以查看主机的设置状态，本机插入了16块磁盘，RAID未建立，其他一切为正常状态。

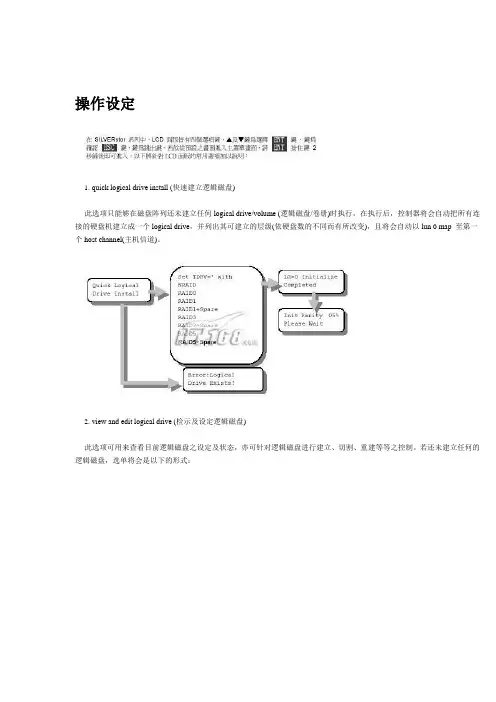

操作设定1. quick logical drive install (快速建立逻辑磁盘)此选项只能够在磁盘阵列还未建立任何logical drive/volume (逻辑磁盘/卷册)时执行，在执行后，控制器将会自动把所有连接的硬盘机建立成一个logical drive，并列出其可建立的层级(依硬盘数的不同而有所改变)，且将会自动以lun 0 map 至第一个host channel(主机信道)。
2. view and edit logical drive (检示及设定逻辑磁盘)此选项可用来查看目前逻辑磁盘之设定及状态，亦可针对逻辑磁盘进行建立、切割、重建等等之控制。
若还未建立任何的逻辑磁盘，选单将会是以下的形式：若先前已成功建立逻辑磁盘，则控制器将会显示出目前逻辑磁盘之状态，并可以针对逻辑磁盘再加以设定，如下图：逻辑磁盘状态说明：logical drive: 逻辑磁盘的代号。
raid level: 逻辑磁盘中使用的raid 型态。
drive numbers: 逻辑磁盘中scsi 硬盘的数目logical drive status:xxxxmb 逻辑磁盘的容量。
sb=x 逻辑磁盘中的备用磁盘，它的数量= local spare drives＋globaspare drives。
xxxxmb initing 逻辑磁盘现在正在初始化。
xxxxmb invalid the logical drive has been created with "optimization for sequentiali/o", but the current setting is "optimization for random i/o." orthe logical drive has been created with "optimization for randomi/o," but the current setting is "optimization for sequential i/o."xxxxmb gd sb=x 逻辑磁盘正处于正常状态。
Dell PowerVault MD Series 存储阵列存储复制适配器（SRA）最佳实践指南（客户端）注、小心和警告注: “注”表示可以帮助您更好地使用计算机的重要信息。
小心: “小心”表示可能会损坏硬件或导致数据丢失，并说明如何避免此类问题。
警告: “警告”表示可能会造成财产损失、人身伤害甚至死亡。
版权所有© 2015 Dell Inc. 保留所有权利。
本产品受美国、国际版权和知识产权法律保护。
Dell™和 Dell 徽标是 Dell Inc. 在美国和/或其他司法管辖区的商标。
所有此处提及的其他商标和产品名称可能是其各自所属公司的商标。
2015 - 09Rev. A00目录1 安装和配置 Storage Replication Adapter (SRA) (4)下载 SRA (4)安装过程 (4)受密码保护的存储阵列 (5)NVSRAM 设置 (5)SRA 设备管理服务 (9)更改 SraConfigurationData.xml 中的服务器设置 (9)在 NesSvc.ini 中更改虚拟内存 (10)2 异步远程复制 (11)基于 iSCSI 的远程复制 (11)支持四个远程复制组 (11)10 分钟同步间隔的效果 (11)常规卷建议 (11)命令行选项 (12)Site Recovery Manager 和 ESX/ESXi 中的高级设置 (12)ESX/ESXi 主机设置 (13)3 确定快照存储库大小 (14)快照组存储库 (14)快照卷存储库 (14)SRA 如何使用快照 (15)4 获得帮助 (16)说明文件列表 (16)Dell 说明文件 (16)VMware 说明文件 (16)联系 Dell (16)找到您的系统服务标签 (17)31安装和配置 Storage Replication Adapter (SRA)下载 SRADell MD Series SRA 与 VMware Site Recovery Manager (SRM) 配合使用，以便在分离的 vCenter Server 环境之间进行数据中心故障转移。
第3章配置磁盘阵列
GS5316X系列磁盘阵列支持RS232、以太网连接2种配置方式，当您是第一次配置GS5316X系列磁盘阵列时，您可以通过RS232的方式进行配置，通过上述两种配置方式为磁盘阵列设定了网络IP地址以后，您就可以通过浏览器配置磁盘阵列。
3.1定位GS5316X
➢关闭windows防火墙，点击光盘文件夹fscommand中的NasFinder。
➢设定IP地址
注意：统一存储设备管理口默认IP地址为10.0.0.2，用户名admin，用户密码admin。
➢输入密码admin
3.2 配置GS5316X
➢配置系统设置
输入主机控制器名，选择时区，为admin账号输入密码admin。
➢配置网口
除非要更改IP地址，否则点击“next”。
➢创建虚拟存储池
输入唯一的pool name，选择保护级别，点击“next”。
➢添加用户
➢创建共享
更改默认共享文件夹设置，并添加新文件夹，点击“next”。
➢总结
查看配置总结，点击“back”修改配置参数，点击“apply”结束配置。
点击“OK”初始化并重启。
重启之后蜂鸣器会蜂鸣一声表示设备重启完成，之后会蜂鸣2声表示初始化完成，整个过程在10分钟左右，此时可以正常使用统一存储设备。
3.3使用Web界面
➢在浏览器输入GS5316X管理IP地址
➢选择语言
➢登录
默认用户名和密码，均为admin。
3.4创建存储池
存储池是基本的存储单元，配置步骤如下。
第一步：展开管理界面的Storage按钮，选择Pool子选项，在展开的界面中单击Create按钮。
第二步：在弹出的界面中为存储池设置参数，并选择存储池的成员物理硬盘。
第三步：为存储池配置ZIL、L2ARC和热备盘。
如下图所示。
勾选可用选项，点击Next按钮继续。
勾选可用选项，点击Next按钮继续。
第四步：查看配置概况，点击OK按钮结束配置，之后存储池会被创建。
3.5 创建iSCSI卷
第一步：在Storage下的Volume，点击Create，出现以下界面。
第二步：选择创建卷的存储池，输入卷名和容量，选择相应的功能，点击next。
第三步：选择iSCSI卷的发起程序，如需编辑或添加发起程序，点击Edit。
第四步：点击Add，添加发起程序的IQN，选择是否使用CHAP，并填入相关信息。
第五步：最后可完成iSCSI创建。
第六步：在客户端可通过iSCSI发起程序发现iSCSI卷。
以windows客户端为例。
在discovery中添加目标端口，刷新General，选中路径并连接，出现Log On to Target界面，点击Advanced，选择主机本地适配器、Source IP(主机端)和Target IP(GS5316X端)，可以选择CHAP输入用户名和密码，为使CHAP有效，需在主机端和NAS目标端都要有用户名和密码。
第七步：映射后的卷，可在计算机管理器的磁盘管理中看到，进行联机和初始化，并新建简单卷，就可以像使用本地盘一样使用iSCSI卷。
3.6创建共享文件夹
按照如下的步骤创建共享文件夹。
第一步：展开Folder选项，选择Share子选项。
在弹出的界面中单击Add按钮。
第二步：创建共享文件夹。
选择Customize选项单击OK按钮进入高级配置，选择共享文件夹的文件系统，并为共享文件夹添加用户和用户组。
在展开的界面中为共享文件夹添加用户和用户组，并为相应的用户和用户组勾选权限。
第三步：配置共享文件夹。
展开Folder选项，进入Configuration子选项，高亮显示需配置的共享文件夹，单击Edit按钮进行配置。
在展开的界面中配置共享文件夹的属性。
3.7创建用户和用户组
创建用户和用户组，以便共享文件夹进行添加。
创建用户和用户组按照如下步骤进行。
第一步：创建用户。
展开Account选项，进入User子选项，在显示的界面中单击Add按钮。
之后会显示如下界面，进行配置完成用户创建。
注意：此时创建的用户名和密码用来在主机上登录相应的共享文件夹。
第二步：创建用户组。
展开Account选项，进入Group子选项，在展开的界面中单击Create按钮。
2-11
在之后展开的界面中输入用户组名称，添加用户组成员，如下图所示。
第 2 章–第4章技术支持
4.1 联系技术支持部门
同有技术支持部门为同有用户获取信息和更新提供多种选择。
我们鼓励您使用电子服务，这些服务可提供产品信息更新最有效的服务和支持。
如果决定与我们联络，请提供下列信息：
✓产品名称、型号和序列号
✓Firmware和驱动程序版本
✓问题或情况的说明
✓系统配置信息，包括：硬盘器型号、RAID配置、映射的配置、操作系统信息以及相连接的交换机、服务器的配置。
4.2 技术支持服务方式
同有 Online™ Web 站点（中国大陆）
/service.asp (技术文档、管理软件、公用程序等)
电子邮件支持*****************.cn 电话支持 +86-800-810-6651
